干式变压器有哪些常规检测项目与试验方法

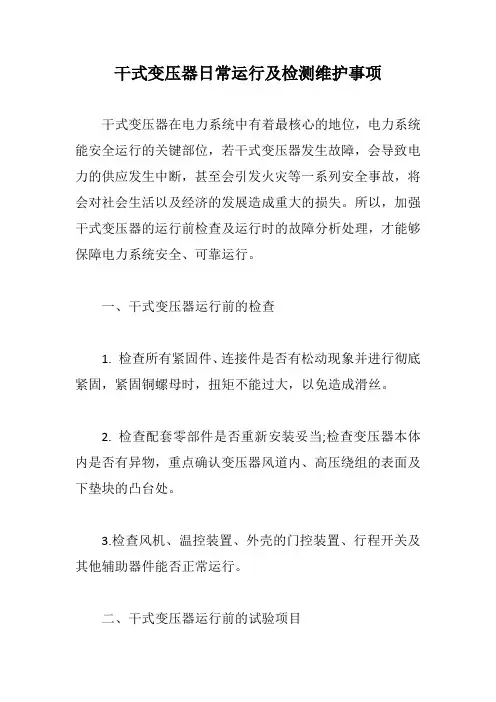

干式变压器日常运行及检测维护事项干式变压器在电力系统中有着最核心的地位，电力系统能安全运行的关键部位，若干式变压器发生故障，会导致电力的供应发生中断，甚至会引发火灾等一系列安全事故，将会对社会生活以及经济的发展造成重大的损失。

所以，加强干式变压器的运行前检查及运行时的故障分析处理，才能够保障电力系统安全、可靠运行。

一、干式变压器运行前的检查1. 检查所有紧固件、连接件是否有松动现象并进行彻底紧固，紧固铜螺母时，扭矩不能过大，以免造成滑丝。

2. 检查配套零部件是否重新安装妥当;检查变压器本体内是否有异物，重点确认变压器风道内、高压绕组的表面及下垫块的凸台处。

3.检查风机、温控装置、外壳的门控装置、行程开关及其他辅助器件能否正常运行。

二、干式变压器运行前的试验项目1.测量三相绕组所有分接头位置的直流电阻和电压比，并进行联结组别的判定。

2.检查变压器壳体与铁芯是否已永久性接地。

3.绕组绝缘电阻测试。

4.铁芯绝缘电阻的测试。

5.外施工频耐压试验。

6.有载调压变压器应根据有载调压分接开关使用说明书做投入运行前的必要检查和试验。

三、干式变压器运行注意事项1.变压器投运前，应根据电力网电压测试值，按其铭牌和分接指示牌将其分接片(对有载调压变压器将有载分接开关)调到合适的位置。

如变压器输出电压偏高，在确保高压一次侧断电的情况下，将分接头的连接片往上(1档方向)调;如变压器输出电压偏低，在确保高压一次侧断电的情况下，将分接头的连接片往下(5档方向)调。

如为升压变压器，则正好与上述相反。

2. 变压器投运前，应检查和确认变压器及其保护装置是否具备带电运行条件。

一般送电3次，第一次送电间隔时间不少于10Min，其余送电间隔时间不少于5 Min，送电前检查项目:1)螺栓紧固情况和铁芯上是否有金属异物;2)绝缘距离是否符合送电标准;3)电器功能是否运行正常;4)连线是否正确;5)摇各部件绝缘是否符合送电标准;6)器身有无凝露现象;7)外壳有无可使小动物进入的漏洞(特别是电缆进线部位);8)送电时有无放电声。

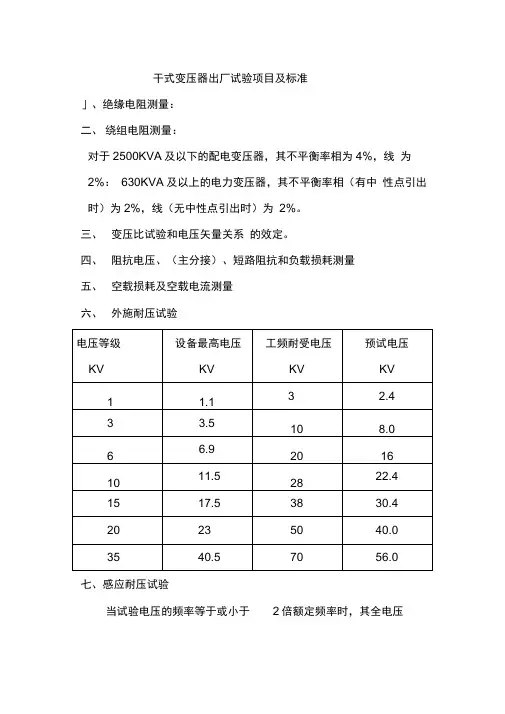

干式变压器出厂试验项目及标准」、绝缘电阻测量：二、绕组电阻测量：对于2500KVA及以下的配电变压器，其不平衡率相为4%，线为2%：630KVA及以上的电力变压器，其不平衡率相（有中性点引出时）为2%，线（无中性点引出时）为2%。

三、变压比试验和电压矢量关系的效定。

四、阻抗电压、（主分接）、短路阻抗和负载损耗测量五、空载损耗及空载电流测量六、外施耐压试验七、感应耐压试验当试验电压的频率等于或小于2倍额定频率时，其全电压当试验频率超过2倍的额定频率时，试验持续时间为:下的施加时间为60S。

120 X（额定频率）（S ）但不少于15S试验频率试验电压：在不带分接的线圈两端加两倍的额定电压。

如果绕组有中性点端子，试验时应接地。

八、局部放电测量三相变压器a）当绕组接到直接地系统：应先加1.5Um/ V3的线对地的预加电压，其感应耐压时间为30S （Um为设备最高电压），然后不切断电源再施加1.1Um/V3的线对地电压3min，测量局部放电量。

b）当绕组接到不接地系统：应先加1.5Um相对相的预加电压，其感应耐压时间为30S （Um为设备最咼电压）此时，有一个线路端子接地，然后不切断电源再施加1.1Um相对相的电压3min ,测量局部放电量。

然后，将另一个线路端子接地，重复进行本试验。

c）局部放电的允许值：根据GB 1094.3附录A规定：局部放电量不大于10PC。

干式变压器感应耐压局部放电试验计算一、10KV 干式变压器（1）变压器参数1、额定容量：2500KVA2、额定电压：10.5/0.4KV3、额定电流：144/3608A4、空载电流%：1.4%（2）计算施加电压：1、空载电流：1=3608 X 1.4%=50.5A2、对Y ，yno 接线变压器局放试验按绕组接到不接地系统：系统最高电压：Um=12KV局放试验预加电压：U1=1.5Um=1.5X12=18KV局放试验电压：U2=1.1Um=1.1X12=13.2KV变压器变比：K=10.5/ V 3/0.42 3=26.251.5Um 电压下的二次电压：U=1.5Um X 2/3- 26.25=457V1.1Um 电压下的二次电压：U=1.1Um X 2/3- 26.25=335V 变压器感应耐压试验：试验电压取两倍的额定电压：Us==21KV在二次侧ao施加电压，变比为K=10.5/V3/0.4/V3=26.25 二次电压：U==21000 X 2/3 - 26.25==533.3V3、对D，yn11 接线变压器局放试验按绕组接到不接地系统：系统最高电压：Um=12KV局放试验预加电压：U1=1.5Um=1.5 x 12=18KV局放试验电压：U2=1.1Um=1.1 x 12=13.2KV变压器变比：K=10.5/0.231=45.5在二次侧ao施加电压1.5Um 电压下的二次电压：U=1.5Um - 45.5=395V1.1Um 电压下的二次电压：U=1.1Um - 45.5=290V 变压器感应耐压试验：试验电压取两倍的额定电压：Us==21KV在二次侧ao施加电压，变比为K=10.5/0.4/V3=45.5二次电压：U==21000 - 45.5==461.5V4、励磁变容量：S=U x I=533.3x50.5=26.91KVA二、35KV (35/0.4KV)干式变压器( 1 )变压器参数1、额定容量：2500KVA2、额定电压：35/0.4KV3、额定电流：41.2/3608A4、空载电流%：1.4%( 2)计算施加电压：1、空载电流：I=3608x1.4%=50.5A2、对Y ，yno 接线变压器局放试验按绕组接到不接地系统：系统最高电压：Um=40.5KV局放试验预加电压：U1=1.5Um=1.5 x 40.5=61KV局放试验电压：U2=1.1Um=1.1 x 40.5=45KV变压器变比：K=35/ V 3/0.4" 3=87.5在二次侧ao施加电压1.5Um 电压下的二次电压：U=1.5Um x 2/3- 87.5=464V1.1Um 电压下的二次电压：U=1.1Um x 2/3- 87.5=342V 变压器感应耐压试验：试验电压取两倍的额定电压：Us==70KV x 0.8=56KV 二次电压：U==56 x 2/3- 87.5==427V3、对D，yn11 接线变压器局放试验按绕组接到不接地系统：系统最高电压：Um=40.5KV局放试验预加电压：U1=1.5Um=1.5x40.5=61KV局放试验电压：U2=1.1Um=1.1x40.5=45KV变压器变比：K=35/0.231=1521.5Um 电压下的二次电压：U=1.5Um - 152=400V1.1Um 电压下的二次电压：U=1.1Um - 152=290V 变压器感应耐压试验：试验电压取两倍的额定电压：Us==70KV x 0.8=56KV 二次电压：U==56 - 152==368.4V4、励磁变容量：S=U x I=464x 50.5=23.4KVA三、35KV (35/11KV)干式变压器( 1 )变压器参数1 、额定容量：1 0000KVA 2、额定电压：35/11KV3、额定电流：165/525A4、空载电流%：1 .0%( 2)计算施加电压：1、空载电流：1=525 X 1.0%=5.25A2、对Y ，yno 接线变压器局放试验按绕组接到不接地系统：系统最高电压：Um=40.5KV局放试验预加电压：U1=1.5Um=1.5X40.5=61KV局放试验电压：U2=1.1Um=1.1X40.5=45KV变压器变比：K=35/11=3.181.5Um 电压下的二次电压：U=1.5Um X 2/3- 3.18=12.7KV1.1Um 电压下的二次电压：U=1.1Um X 2/3- 3.18=9.4KV 变压器感应耐压试验：试验电压取两倍的额定电压：Us==70KV X 0.8=56KV二次电压：U==56000 X 2/3- 3.18==11.7KV3、对Y ，d11 接线变压器局放试验按绕组接到不接地系统：系统最高电压：Um=40.5KV局放试验预加电压：U1=1.5Um=1.5X40.5=61KV变压器变比：K=35/ V 3- 11 = 1.81.5Um 电压下的二次电压：U=1.5Um X 2/3- 1.8=22.5KV1.1Um 电压下的二次电压：U=1.1Um X 2/3- 1.8=16.7KV 变压器感应耐压试验：试验电压取两倍的额定电压：Us==70KV X 0.8=56KV 二次电压：U==56 X 2/3- 1.8==20.7KV4、励磁变容量：S=U X I=22.5X5.25=118.12KVA 取120 KVA四、电感、电容的计算：1 、数据：电压：22.5KV 电流： 5.25A 频率：100 ---------- 200HZ2、电感计算：频率：100HZ ------ 200HZL=U/6.28X f X I==22500/6.28X100X5.25=6.82H3、最小电容：频率：200HZCmin==1/(2 n X?) 2X L==1/(6.28X 200)2X 6.82=0.0929^ f4、最大电容：频率：100HZCmax==1/(2nX?)2X L==1/(6.28X 100)2X 6.82=0.372^ fQ 值取20 励磁变容量：S=120/20=6KVA 励磁变输出电压：U=22.5/20=1.13KV 励磁变输出电流：I=5.25 A选：600V X 2 / 5A谐振电抗器：25KV 5A 100HZ 7.96H谐振电容器选择：C=0.0929+0.372/2=0.232^ f 补偿电抗器（试验二次侧为400V 变压器）600V 10A 95.5mH 100-150HZ 4 台干式变压器电压、电流一览表干式变压器电压、电流一览表干式变压器电压、电流一览表干式变压器电压、电流一览表干式变压器电压、电流一览表。

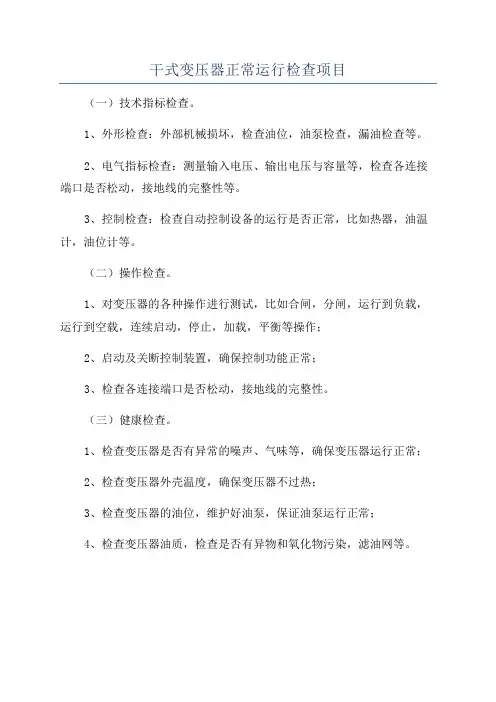

干式变压器正常运行检查项目
（一）技术指标检查。

1、外形检查：外部机械损坏，检查油位，油泵检查，漏油检查等。

2、电气指标检查：测量输入电压、输出电压与容量等，检查各连接端口是否松动，接地线的完整性等。

3、控制检查：检查自动控制设备的运行是否正常，比如热器，油温计，油位计等。

（二）操作检查。

1、对变压器的各种操作进行测试，比如合闸，分闸，运行到负载，运行到空载，连续启动，停止，加载，平衡等操作；
2、启动及关断控制装置，确保控制功能正常；
3、检查各连接端口是否松动，接地线的完整性。

（三）健康检查。

1、检查变压器是否有异常的噪声、气味等，确保变压器运行正常；
2、检查变压器外壳温度，确保变压器不过热；
3、检查变压器的油位，维护好油泵，保证油泵运行正常；
4、检查变压器油质，检查是否有异物和氧化物污染，滤油网等。

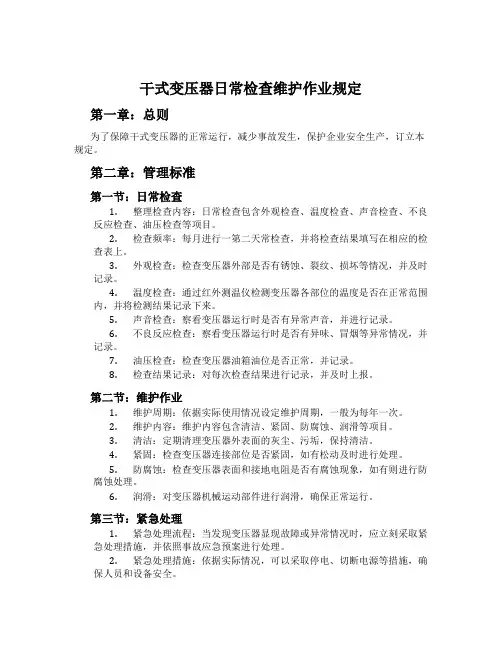

干式变压器日常检查维护作业规定第一章：总则为了保障干式变压器的正常运行，减少事故发生，保护企业安全生产，订立本规定。

第二章：管理标准第一节：日常检查1.整理检查内容：日常检查包含外观检查、温度检查、声音检查、不良反应检查、油压检查等项目。

2.检查频率：每月进行一第二天常检查，并将检查结果填写在相应的检查表上。

3.外观检查：检查变压器外部是否有锈蚀、裂纹、损坏等情况，并及时记录。

4.温度检查：通过红外测温仪检测变压器各部位的温度是否在正常范围内，并将检测结果记录下来。

5.声音检查：察看变压器运行时是否有异常声音，并进行记录。

6.不良反应检查：察看变压器运行时是否有异味、冒烟等异常情况，并记录。

7.油压检查：检查变压器油箱油位是否正常，并记录。

8.检查结果记录：对每次检查结果进行记录，并及时上报。

第二节：维护作业1.维护周期：依据实际使用情况设定维护周期，一般为每年一次。

2.维护内容：维护内容包含清洁、紧固、防腐蚀、润滑等项目。

3.清洁：定期清理变压器外表面的灰尘、污垢，保持清洁。

4.紧固：检查变压器连接部位是否紧固，如有松动及时进行处理。

5.防腐蚀：检查变压器表面和接地电阻是否有腐蚀现象，如有则进行防腐蚀处理。

6.润滑：对变压器机械运动部件进行润滑，确保正常运行。

第三节：紧急处理1.紧急处理流程：当发现变压器显现故障或异常情况时，应立刻采取紧急处理措施，并依照事故应急预案进行处理。

2.紧急处理措施：依据实际情况，可以采取停电、切断电源等措施，确保人员和设备安全。

3.上报和记录：对紧急处理情况进行上报并记录，以备日后参考和总结。

第三章：考核标准第一节：日常检查考核1.考核频率：对每一第二天常检查进行评估和考核，每年进行一次综合考核。

2.考核内容：依据管理标准中的检查内容，对检查记录进行评估，包含记录是否完整准确、是否及时上报等。

3.考核标准：以符合标准的检查记录为优秀，未显现重点问题的为合格，有细小问题的为需改进，显现重点问题的为不合格。

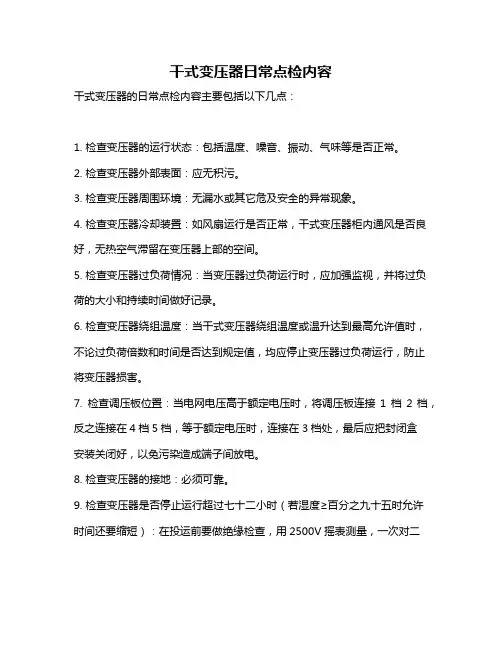

干式变压器日常点检内容
干式变压器的日常点检内容主要包括以下几点：
1. 检查变压器的运行状态：包括温度、噪音、振动、气味等是否正常。

2. 检查变压器外部表面：应无积污。

3. 检查变压器周围环境：无漏水或其它危及安全的异常现象。

4. 检查变压器冷却装置：如风扇运行是否正常，干式变压器柜内通风是否良好，无热空气滞留在变压器上部的空间。

5. 检查变压器过负荷情况：当变压器过负荷运行时，应加强监视，并将过负荷的大小和持续时间做好记录。

6. 检查变压器绕组温度：当干式变压器绕组温度或温升达到最高允许值时，不论过负荷倍数和时间是否达到规定值，均应停止变压器过负荷运行，防止将变压器损害。

7. 检查调压板位置：当电网电压高于额定电压时，将调压板连接1档2档，反之连接在4档5档，等于额定电压时，连接在3档处，最后应把封闭盒
安装关闭好，以免污染造成端子间放电。

8. 检查变压器的接地：必须可靠。

9. 检查变压器是否停止运行超过七十二小时（若湿度≥百分之九十五时允许时间还要缩短）：在投运前要做绝缘检查，用2500V摇表测量，一次对二
次及地≥300MΩ，二次对地≥100MΩ，铁芯对地≥5MΩ（注意拆除接地片）。

若达不到以上要求，请做干燥处理，一般启动风机吹一段时间即可。

以上内容仅供参考，实际操作中可能会有所不同。

如需了解更多信息，建议咨询相关专业人士。

干式变压器试验报告试验背景：干式变压器是一种常见的电力设备，通常用于电网输电和配电系统中。

为了确保干式变压器的质量和性能，需要进行一系列的试验，以验证其各项指标是否符合相关标准要求。

本试验报告旨在对一台干式变压器进行全面的试验，并对试验结果进行分析和评估。

试验目的：1.验证干式变压器的额定电压和频率下的负载损耗和空载损耗是否符合标准要求；2.检验干式变压器的耐电压试验情况，以确定其绝缘性能；3.测定干式变压器的绝缘电阻，以评估其绝缘状态。

试验过程：1.预热试验：在正式试验之前，将干式变压器通电预热，使其温度达到稳定状态，以保证试验的准确性。

2.负载损耗和空载损耗试验：将干式变压器接入负载，测定负载下的电压和电流，计算负载损耗；断开负载，测定空载下的电压和电流，计算空载损耗。

3.耐电压试验：对干式变压器的绝缘进行耐电压试验，检验其绝缘电阻、击穿电压和耐压强度。

4.绝缘电阻试验：测量干式变压器的不同部位之间和与地之间的绝缘电阻，判断绝缘状态。

试验结果与分析：1.负载损耗和空载损耗试验结果均符合标准要求。

负载损耗不应超过额定容量的2%，空载损耗应不超过额定容量的0.5%。

根据测量和计算的结果，负载损耗和空载损耗均在规定范围内，说明变压器运行时的损耗较小。

2.耐电压试验结果良好。

在给定的电压下，变压器的绝缘电阻仍保持较高的电阻值，击穿电压和耐压强度均符合标准要求，说明变压器的绝缘性能良好。

3.绝缘电阻试验结果合格。

根据测量数据，变压器的不同部位之间和与地之间的绝缘电阻均符合标准要求，说明变压器的绝缘状态良好。

结论：本次试验结果表明，所测试的干式变压器在额定电压和频率下的负载损耗和空载损耗、耐电压试验以及绝缘电阻试验均符合标准要求。

该干式变压器具有良好的质量和性能，可以正常投入使用，满足电力系统的需求。

建议：为了确保干式变压器的正常运行和延长其使用寿命，建议定期进行维护和检修，及时清洗变压器的绝缘部件，检查绝缘电阻，避免潮湿和灰尘的积累。

变压器常规试验方法及注意事项变压器是电力系统中重要的电力设备之一，为了保证其正常运行和安全使用，需要对其进行常规试验。

本文将介绍变压器常规试验的方法及注意事项。

一、变压器常规试验方法：1.绝缘电阻试验：该试验用于检测变压器的绕组绝缘状态。

方法是将一端接地，另一端使用绝缘电阻表测量绕组对地的绝缘电阻。

试验时应确保变压器停电，并将所有绕组接地，避免电击事故。

2.空载试验：该试验用于检测变压器的无负荷工作状态下的参数。

方法是给定一定的额定电压，测量变压器的空载电流、有功功率、无功功率和功率因数等参数。

试验前应确保变压器工作环境良好，无短路和接地故障。

3.负载试验：该试验用于检测变压器在负载状态下的性能。

方法是按照一定的负载率给定负载电流，测量变压器的负载损耗、电压调整范围和负载调整范围等参数。

试验时应逐步增加负载电流，确保变压器正常运行，防止过载和短路。

4.短路阻抗试验：该试验用于检测变压器的短路电压和短路阻抗。

方法是将变压器低压侧短路，测量变压器的短路电流和短路电压，并计算出短路阻抗。

试验时应确保变压器处于正常负载状态，避免过载和短路事故。

5.绝缘油介质损耗试验：该试验用于检测变压器绝缘油的介质损耗。

方法是将一定电压的交流电源接到绝缘油中，测量油中的介质损耗。

试验前应对变压器进行绝缘油净化，确保油中无杂质和水分的影响。

6.交流耐压试验：该试验用于检测变压器绝缘的耐压能力。

方法是在一定时间内给变压器施加一定的高压电压，并观察是否发生击穿现象。

试验时应严格遵守安全操作规程，避免触电事故。

二、变压器常规试验的注意事项：1.试验前应仔细检查变压器的接线和绝缘情况，确保安全可靠。

2.试验时应制定详细的试验计划，包括试验项目、试验内容、参数要求等。

3.试验设备应选用可靠的设备，并进行校准，确保准确性和可靠性。

4.试验过程中应严格按照规程进行操作，遵循安全操作规程。

5.试验结果应及时记录，包括试验仪器读数、观察情况等。

干式变压器出厂试验项目及标准一、绝缘电阻测量：二、绕组电阻测量：对于2500KVA及以下的配电变压器，其不平衡率相为4%，线为2%：630KVA及以上的电力变压器，其不平衡率相（有中性点引出时）为2%，线（无中性点引出时）为2%。

三、变压比试验和电压矢量关系的效定。

四、阻抗电压、（主分接）、短路阻抗和负载损耗测量五、空载损耗及空载电流测量六、外施耐压试验七、感应耐压试验当试验电压的频率等于或小于2倍额定频率时，其全电压下的施加时间为60S。

当试验频率超过2倍的额定频率时，试验持续时间为：120×（额定频率）（S ）但不少于15S试验频率试验电压：在不带分接的线圈两端加两倍的额定电压。

如果绕组有中性点端子，试验时应接地。

八、局部放电测量三相变压器a)当绕组接到直接地系统：应先加1.5Um/√3的线对地的预加电压，其感应耐压时间为30S（Um为设备最高电压），然后不切断电源再施加1.1Um/√3的线对地电压3min，测量局部放电量。

b)当绕组接到不接地系统：应先加1.5Um相对相的预加电压，其感应耐压时间为30S（Um为设备最高电压）此时，有一个线路端子接地，然后不切断电源再施加1.1Um相对相的电压3min，测量局部放电量。

然后，将另一个线路端子接地，重复进行本试验。

c)局部放电的允许值：根据GB 1094.3附录A规定：局部放电量不大于10PC。

干式变压器感应耐压局部放电试验计算一、10KV干式变压器（1）变压器参数1、额定容量：2500KVA2、额定电压：10.5/0.4KV3、额定电流：144/3608A4、空载电流%：1.4%（2）计算施加电压：1、空载电流：I=3608×1.4%=50.5A2、对Y，yno接线变压器局放试验按绕组接到不接地系统：系统最高电压：Um=12KV局放试验预加电压：U1=1.5Um=1.5×12=18KV局放试验电压：U2=1.1Um=1.1×12=13.2KV变压器变比：K=10.5/√3/0.4/√3=26.251.5Um电压下的二次电压：U=1.5Um×2/3÷26.25=457V1.1Um电压下的二次电压：U=1.1Um×2/3÷26.25=335V 变压器感应耐压试验：试验电压取两倍的额定电压：Us==21KV在二次侧ao施加电压，变比为K=10.5/√3/0.4/√3=26.25二次电压：U==21000×2/3÷26.25==533.3V3、对D，yn11接线变压器局放试验按绕组接到不接地系统：系统最高电压：Um=12KV局放试验预加电压：U1=1.5Um=1.5×12=18KV局放试验电压：U2=1.1Um=1.1×12=13.2KV变压器变比：K=10.5/0.231=45.5在二次侧ao施加电压1.5Um电压下的二次电压：U=1.5Um÷45.5=395V1.1Um电压下的二次电压：U=1.1Um÷45.5=290V变压器感应耐压试验：试验电压取两倍的额定电压：Us==21KV在二次侧ao施加电压，变比为K=10.5/0.4/√3=45.5 二次电压：U==21000÷45.5==461.5V4、励磁变容量：S=U×I=533.3×50.5=26.91KVA二、35KV（35/0.4KV）干式变压器（1）变压器参数1、额定容量：2500KVA2、额定电压：35/0.4KV3、额定电流：41.2/3608A4、空载电流%：1.4% （2）计算施加电压：1、空载电流：I=3608×1.4%=50.5A2、对Y，yno接线变压器局放试验按绕组接到不接地系统：系统最高电压：Um=40.5KV局放试验预加电压：U1=1.5Um=1.5×40.5=61KV局放试验电压：U2=1.1Um=1.1×40.5=45KV变压器变比：K=35/√3/0.4/√3=87.5在二次侧ao施加电压1.5Um电压下的二次电压：U=1.5Um×2/3÷87.5=464V1.1Um电压下的二次电压：U=1.1Um×2/3÷87.5=342V 变压器感应耐压试验：试验电压取两倍的额定电压：Us==70KV×0.8=56KV二次电压：U==56×2/3÷87.5==427V3、对D，yn11接线变压器局放试验按绕组接到不接地系统：系统最高电压：Um=40.5KV局放试验预加电压：U1=1.5Um=1.5×40.5=61KV局放试验电压：U2=1.1Um=1.1×40.5=45KV变压器变比：K=35/0.231=1521.5Um电压下的二次电压：U=1.5Um÷152=400V1.1Um电压下的二次电压：U=1.1Um÷152=290V变压器感应耐压试验：试验电压取两倍的额定电压：Us==70KV×0.8=56KV二次电压：U==56÷152==368.4V4、励磁变容量：S=U×I=464×50.5=23.4KVA三、35KV（35/11KV）干式变压器（1）变压器参数1、额定容量：10000KVA2、额定电压：35/11KV3、额定电流：165/525A4、空载电流%：1.0%（2）计算施加电压：1、空载电流：I=525×1.0%=5.25A2、对Y，yno接线变压器局放试验按绕组接到不接地系统：系统最高电压：Um=40.5KV局放试验预加电压：U1=1.5Um=1.5×40.5=61KV局放试验电压：U2=1.1Um=1.1×40.5=45KV变压器变比：K=35/11=3.181.5Um电压下的二次电压：U=1.5Um×2/3÷3.18=12.7KV1.1Um电压下的二次电压：U=1.1Um×2/3÷3.18=9.4KV 变压器感应耐压试验：试验电压取两倍的额定电压：Us==70KV×0.8=56KV二次电压：U==56000×2/3÷3.18==11.7KV3、对Y，d11接线变压器局放试验按绕组接到不接地系统：系统最高电压：Um=40.5KV局放试验预加电压：U1=1.5Um=1.5×40.5=61KV局放试验电压：U2=1.1Um=1.1×40.5=45KV变压器变比：K=35/√3÷11=1.81.5Um电压下的二次电压：U=1.5Um×2/3÷1.8=22.5KV1.1Um电压下的二次电压：U=1.1Um×2/3÷1.8=16.7KV 变压器感应耐压试验：试验电压取两倍的额定电压：Us==70KV×0.8=56KV二次电压：U==56×2/3÷1.8==20.7KV4、励磁变容量：S=U×I=22.5×5.25=118.12KVA 取120 KVA四、电感、电容的计算：1、数据：电压：22.5KV 电流：5.25A 频率：100----200HZ2、电感计算：频率：100HZ------200HZL=U/6.28×f×I==22500/6.28×100×5.25=6.82H3、最小电容：频率：200HZCmin==1/(2π׃) 2×L==1/(6.28×200)2×6.82=0.0929μf4、最大电容：频率：100HZCmax==1/(2π׃)2×L==1/(6.28×100)2×6.82=0.372μfQ值取20励磁变容量：S=120/20=6KVA励磁变输出电压：U=22.5/20=1.13KV励磁变输出电流：I=5.25 A选：600V×2 / 5A谐振电抗器：25KV 5A 100HZ 7.96H谐振电容器选择：C=0.0929+0.372/2=0.232μf补偿电抗器（试验二次侧为400V变压器）600V 10A 95.5mH 100-150HZ 4台干式变压器电压、电流一览表干式变压器电压、电流一览表干式变压器电压、电流一览表。

干式变压器试验报告
尊敬的领导：
经过对干式变压器进行试验，现将试验结果报告如下：
试验目的：
1.验证干式变压器的电气性能是否符合设计要求；
2.检测干式变压器的绝缘性能是否满足要求；
3.确定干式变压器的负载能力和稳定性。

试验内容：
1.低电压绝缘电阻测试：在常温下，将低压侧与地相连，高压侧与地相连，测量绝缘电阻值。

2.空载损耗和空载电流测试：使用负载电表测量额定电压下变压器的空载损耗和空载电流。

3.负载损耗和负载电流测试：使用负载电表测量额定电压和额定负载下的负载损耗和负载电流。

4.电压降和短路阻抗测试：通过接入电流表和电压表，在额定负载下测量变压器的电压降和短路阻抗。

试验结果：
1.低电压绝缘电阻测试结果显示，干式变压器的绝缘电阻值达到了设计要求，并且无明显波动。

2.空载损耗和空载电流测试结果表明，在额定电压下，干式变压器的空载损耗和空载电流均符合设计要求。

3.负载损耗和负载电流测试结果显示，在额定负载下，干式变压器的负载损耗和负载电流均稳定在设计范围内。

4.电压降和短路阻抗测试结果表明，干式变压器的电压降和短路阻抗满足设计要求。

结论：
根据试验结果，可以得出以下结论：
1.干式变压器的电气性能符合设计要求，具有良好的绝缘性能。

2.干式变压器在额定负载下具备稳定的负载能力和工作稳定性。

建议：
根据试验结果，对于干式变压器的维护和保养应该持续进行，并定期进行检测和试验，以确保其持续稳定地运行。

谢谢！。

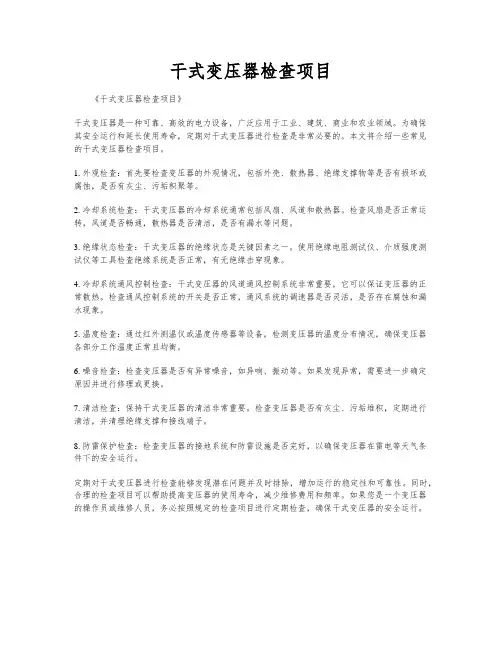

干式变压器检查项目《干式变压器检查项目》干式变压器是一种可靠、高效的电力设备，广泛应用于工业、建筑、商业和农业领域。

为确保其安全运行和延长使用寿命，定期对干式变压器进行检查是非常必要的。

本文将介绍一些常见的干式变压器检查项目。

1. 外观检查：首先要检查变压器的外观情况，包括外壳、散热器、绝缘支撑物等是否有损坏或腐蚀，是否有灰尘、污垢积聚等。

2. 冷却系统检查：干式变压器的冷却系统通常包括风扇、风道和散热器。

检查风扇是否正常运转，风道是否畅通，散热器是否清洁，是否有漏水等问题。

3. 绝缘状态检查：干式变压器的绝缘状态是关键因素之一。

使用绝缘电阻测试仪、介质强度测试仪等工具检查绝缘系统是否正常，有无绝缘击穿现象。

4. 冷却系统通风控制检查：干式变压器的风道通风控制系统非常重要，它可以保证变压器的正常散热。

检查通风控制系统的开关是否正常，通风系统的调速器是否灵活，是否存在腐蚀和漏水现象。

5. 温度检查：通过红外测温仪或温度传感器等设备，检测变压器的温度分布情况，确保变压器各部分工作温度正常且均衡。

6. 噪音检查：检查变压器是否有异常噪音，如异响、振动等。

如果发现异常，需要进一步确定原因并进行修理或更换。

7. 清洁检查：保持干式变压器的清洁非常重要。

检查变压器是否有灰尘、污垢堆积，定期进行清洁，并清理绝缘支撑和接线端子。

8. 防雷保护检查：检查变压器的接地系统和防雷设施是否完好，以确保变压器在雷电等天气条件下的安全运行。

定期对干式变压器进行检查能够发现潜在问题并及时排除，增加运行的稳定性和可靠性。

同时，合理的检查项目可以帮助提高变压器的使用寿命，减少维修费用和频率。

如果您是一个变压器的操作员或维修人员，务必按照规定的检查项目进行定期检查，确保干式变压器的安全运行。

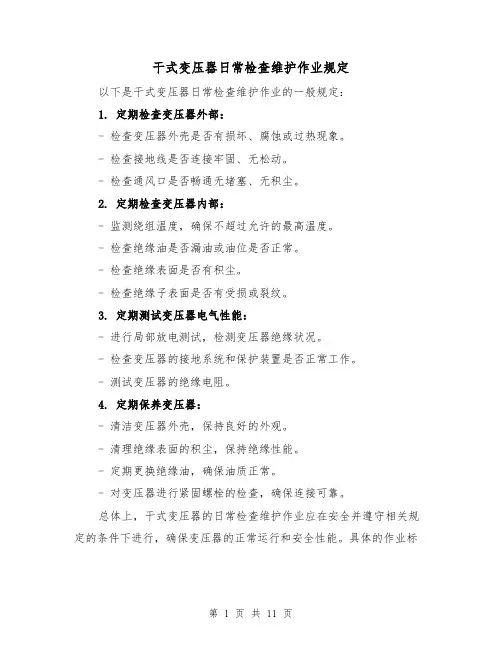

干式变压器日常检查维护作业规定以下是干式变压器日常检查维护作业的一般规定：1. 定期检查变压器外部：- 检查变压器外壳是否有损坏、腐蚀或过热现象。

- 检查接地线是否连接牢固、无松动。

- 检查通风口是否畅通无堵塞、无积尘。

2. 定期检查变压器内部：- 监测绕组温度，确保不超过允许的最高温度。

- 检查绝缘油是否漏油或油位是否正常。

- 检查绝缘表面是否有积尘。

- 检查绝缘子表面是否有受损或裂纹。

3. 定期测试变压器电气性能：- 进行局部放电测试，检测变压器绝缘状况。

- 检查变压器的接地系统和保护装置是否正常工作。

- 测试变压器的绝缘电阻。

4. 定期保养变压器：- 清洁变压器外壳，保持良好的外观。

- 清理绝缘表面的积尘，保持绝缘性能。

- 定期更换绝缘油，确保油质正常。

- 对变压器进行紧固螺栓的检查，确保连接可靠。

总体上，干式变压器的日常检查维护作业应在安全并遵守相关规定的条件下进行，确保变压器的正常运行和安全性能。

具体的作业标准和频率应根据生产厂家的要求、设备的使用环境和使用条件以及当地法规进行确定。

干式变压器日常检查维护作业规定（二）1适用范围1.1本规定适用于容量为6300KVA及以下，电压为35KV及以下的干式变压器日常检查维护作业及安全操作规范。

1.2适用人员：已经过培训并取得有效电工证操作手、修理工和专业维修保养作业人员。

2规范性引用文件GB1094.11-____ 干式电力变压器GB/T10228-____ 干式电力变压器技术参数和要求3 现场责任3.1 电工(修理工)是执行本规定的第一责任人。

3.2 电工(修理工)对设备安全操作及日常检查维护的全面性、故障或故障隐患报告的及时性以及发现与处理故障或故障隐患后所采取措施的及时有效性负有责任。

在日常检查维护、操作过程中发现设备存在故障或故障隐患，应及时报分公司设备主管。

3.3 分公司设备主管对故障处理、故障信息及时上报负有责任。

在接到电工(修理工)上报的故障或故障隐患后，分公司设备主管应根据故障性质及时采取有效防范和修复措施，防止故障进一步扩大，对不能处理的故障或故障隐患，应及时上报分公司主管领导。

干式变压器检测专项方案1. 背景介绍干式变压器是一种常见的电力设备，用于转换电能的电压级别。

为了确保干式变压器的正常运行和延长其寿命，定期的检测是必要的。

2. 检测目的本专项方案的目的是确定干式变压器的运行状态、检测潜在故障并提供维修建议，以确保其安全可靠的运行。

3. 检测范围本方案覆盖干式变压器的各个方面，包括但不限于：- 外观检查- 绝缘电阻测试- 非接触式红外热成像检测- 局部放电检测- 湿度和温度检测- 声音和振动测试4. 检测方法和工具为了实现对干式变压器的全面检测，我们将采用以下方法和工具：- 目视检查：使用肉眼检查外观，包括外壳、接线、标牌等。

- 绝缘电阻测试：使用绝缘电阻测试仪检测绝缘电阻，评估绝缘性能。

- 红外热成像检测：使用红外热像仪检测干式变压器的热点，发现潜在的故障。

- 局部放电检测：使用局部放电检测仪检测干式变压器的局部放电情况，评估其绝缘状态。

- 湿度和温度检测：使用湿度和温度计检测干式变压器的湿度和温度，确保其正常运行。

- 声音和振动测试：使用声音和振动测量仪检测干式变压器的声音和振动，判断其运行状态。

5. 检测频率根据干式变压器的重要性和使用情况，建议定期进行检测，具体频率如下：- 外观检查：每季度进行一次- 绝缘电阻测试：每半年进行一次- 红外热成像检测：每年进行一次- 局部放电检测：每年进行一次- 湿度和温度检测：每季度进行一次- 声音和振动测试：每年进行一次6. 结果分析和建议根据检测结果，我们将进行结果分析，并提供相应的维修建议，包括但不限于：- 如果发现外观有损坏或腐蚀，建议及时修复或更换相应部件。

- 如果绝缘电阻测试结果低于正常值，建议进行绝缘维修。

- 如果红外热成像检测发现热点，建议进行热点处理。

- 如果局部放电检测结果超过正常范围，建议进行局部放电维修。

- 如果湿度和温度检测结果异常，建议进行湿度和温度处理。

- 如果声音和振动测试结果异常，建议进行相应维修工作。

干式变压器出厂试验项目及标准一、绝缘电阻测量：二、绕组电阻测量：对于2500KVA及以下的配电变压器，其不平衡率相为4%，线为2%：630KVA及以上的电力变压器，其不平衡率相（有中性点引出时）为2%，线（无中性点引出时）为2%。

三、变压比试验和电压矢量关系的效定。

四、阻抗电压、（主分接）、短路阻抗和负载损耗测量五、空载损耗及空载电流测量六、外施耐压试验七、感应耐压试验当试验电压的频率等于或小于2倍额定频率时，其全电压下的施加时间为60S。

当试验频率超过2倍的额定频率时，试验持续时间为：120×（额定频率）（S ）但不少于15S试验频率试验电压：在不带分接的线圈两端加两倍的额定电压。

如果绕组有中性点端子，试验时应接地。

八、局部放电测量三相变压器a)当绕组接到直接地系统：应先加1.5Um/√3的线对地的预加电压，其感应耐压时间为30S （Um为设备最高电压），然后不切断电源再施加1.1Um/√3的线对地电压3min，测量局部放电量。

b)当绕组接到不接地系统：应先加1.5Um相对相的预加电压，其感应耐压时间为30S（Um 为设备最高电压）此时，有一个线路端子接地，然后不切断电源再施加1.1Um相对相的电压3min，测量局部放电量。

然后，将另一个线路端子接地，重复进行本试验。

c)局部放电的允许值：根据GB 1094.3附录A规定：局部放电量不大于10PC。

干式变压器感应耐压局部放电试验计算一、10KV干式变压器（1）变压器参数1、额定容量：2500KVA2、额定电压：10.5/0.4KV3、额定电流：144/3608A4、空载电流%：1.4%（2）计算施加电压：1、空载电流：I=3608×1.4%=50.5A2、对Y，yno接线变压器局放试验按绕组接到不接地系统：系统最高电压：Um=12KV局放试验预加电压：U1=1.5Um=1.5×12=18KV局放试验电压：U2=1.1Um=1.1×12=13.2KV变压器变比：K=10.5/√3/0.4/√3=26.251.5Um电压下的二次电压：U=1.5Um×2/3÷26.25=457V1.1Um电压下的二次电压：U=1.1Um×2/3÷26.25=335V 变压器感应耐压试验：试验电压取两倍的额定电压：Us==21KV在二次侧ao施加电压，变比为K=10.5/√3/0.4/√3=26.25 二次电压：U==21000×2/3÷26.25==533.3V3、对D，yn11接线变压器局放试验按绕组接到不接地系统：系统最高电压：Um=12KV局放试验预加电压：U1=1.5Um=1.5×12=18KV局放试验电压：U2=1.1Um=1.1×12=13.2KV变压器变比：K=10.5/0.231=45.5在二次侧ao施加电压1.5Um电压下的二次电压：U=1.5Um÷45.5=395V1.1Um电压下的二次电压：U=1.1Um÷45.5=290V变压器感应耐压试验：试验电压取两倍的额定电压：Us==21KV在二次侧ao施加电压，变比为K=10.5/0.4/√3=45.5 二次电压：U==21000÷45.5==461.5V4、励磁变容量：S=U×I=533.3×50.5=26.91KVA二、35KV（35/0.4KV）干式变压器（1）变压器参数1、额定容量：2500KVA2、额定电压：35/0.4KV3、额定电流：41.2/3608A4、空载电流%：1.4% （2）计算施加电压：1、空载电流：I=3608×1.4%=50.5A2、对Y，yno接线变压器局放试验按绕组接到不接地系统：系统最高电压：Um=40.5KV局放试验预加电压：U1=1.5Um=1.5×40.5=61KV局放试验电压：U2=1.1Um=1.1×40.5=45KV变压器变比：K=35/√3/0.4/√3=87.5在二次侧ao施加电压1.5Um电压下的二次电压：U=1.5Um×2/3÷87.5=464V1.1Um电压下的二次电压：U=1.1Um×2/3÷87.5=342V变压器感应耐压试验：试验电压取两倍的额定电压：Us==70KV×0.8=56KV 二次电压：U==56×2/3÷87.5==427V3、对D，yn11接线变压器局放试验按绕组接到不接地系统：系统最高电压：Um=40.5KV局放试验预加电压：U1=1.5Um=1.5×40.5=61KV局放试验电压：U2=1.1Um=1.1×40.5=45KV变压器变比：K=35/0.231=1521.5Um电压下的二次电压：U=1.5Um÷152=400V1.1Um电压下的二次电压：U=1.1Um÷152=290V变压器感应耐压试验：试验电压取两倍的额定电压：Us==70KV×0.8=56KV 二次电压：U==56÷152==368.4V4、励磁变容量：S=U×I=464×50.5=23.4KVA三、35KV（35/11KV）干式变压器（1）变压器参数1、额定容量：10000KVA2、额定电压：35/11KV3、额定电流：165/525A4、空载电流%：1.0%（2）计算施加电压：1、空载电流：I=525×1.0%=5.25A2、对Y，yno接线变压器局放试验按绕组接到不接地系统：系统最高电压：Um=40.5KV局放试验预加电压：U1=1.5Um=1.5×40.5=61KV局放试验电压：U2=1.1Um=1.1×40.5=45KV变压器变比：K=35/11=3.181.5Um电压下的二次电压：U=1.5Um×2/3÷3.18=12.7KV1.1Um电压下的二次电压：U=1.1Um×2/3÷3.18=9.4KV 变压器感应耐压试验：试验电压取两倍的额定电压：Us==70KV×0.8=56KV 二次电压：U==56000×2/3÷3.18==11.7KV3、对Y，d11接线变压器局放试验按绕组接到不接地系统：系统最高电压：Um=40.5KV局放试验预加电压：U1=1.5Um=1.5×40.5=61KV局放试验电压：U2=1.1Um=1.1×40.5=45KV变压器变比：K=35/√3÷11=1.81.5Um电压下的二次电压：U=1.5Um×2/3÷1.8=22.5KV1.1Um电压下的二次电压：U=1.1Um×2/3÷1.8=16.7KV 变压器感应耐压试验：试验电压取两倍的额定电压：Us==70KV×0.8=56KV 二次电压：U==56×2/3÷1.8==20.7KV4、励磁变容量：S=U×I=22.5×5.25=118.12KVA 取120 KVA四、电感、电容的计算：1、数据：电压：22.5KV 电流：5.25A 频率：100----200HZ2、电感计算：频率：100HZ------200HZL=U/6.28×f×I==22500/6.28×100×5.25=6.82H3、最小电容：频率：200HZCmin==1/(2π×?) 2×L==1/(6.28×200)2×6.82=0.0929μf4、最大电容：频率：100HZCmax==1/(2π×?)2×L==1/(6.28×100)2×6.82=0.372μfQ值取20励磁变容量：S=120/20=6KVA励磁变输出电压：U=22.5/20=1.13KV励磁变输出电流：I=5.25 A选：600V×2 / 5A谐振电抗器：25KV 5A 100HZ 7.96H谐振电容器选择：C=0.0929+0.372/2=0.232μf补偿电抗器（试验二次侧为400V变压器）600V 10A 95.5mH 100-150HZ 4台干式变压器电压、电流一览表干式变压器电压、电流一览表干式变压器电压、电流一览表。

干式变压器试验步骤1.外观检查：检查变压器的外观是否完好无损，无任何机械损坏或外部渗漏。

2.基本参数测试：这一步骤主要是测试变压器的额定功率、额定电压、额定电流、抽头开关位置等基本参数。

3.绝缘电阻测试：使用绝缘电阻表测量变压器的绝缘电阻。

这可以确定绝缘是否正常，并检测出可能存在的损坏或绝缘弱点。

4.绝缘介质电容测试：用高精度电容桥或介质损耗仪对变压器绕组和绝缘材料中的电容进行测试。

5.静态耐压试验：将特定的试验电压施加到变压器绕组上，并测量其绝缘电压和功耗。

这是检测绝缘强度的重要指标。

6.高压试验：以超过额定电压的电压施加到变压器上，测量其绕组之间的绝缘电阻和介质强度。

这是确保变压器可以在额定电压下正常运行的重要测试。

7.继电器保护装置测试：检查和测试继电器保护装置的功能，确保它们可以及时对变压器的故障进行检测和保护。

8.载荷损耗和空载损耗测试：在额定电压和额定频率下，测量变压器的载荷损耗和空载损耗。

这是评估变压器效率和能耗的重要测试。

9.温升试验：在负载条件下，测量变压器的温升，并验证其是否在额定负荷下仍然能够正常工作。

10.对称短路试验：通过将变压器两个绕组短接在一起，并施加额定电流，来测试变压器的故障电流能力。

11.过载试验：在一定时间内将变压器超负荷运行，以测试其过负荷能力和热稳定性。

12.噪音测试：测试变压器的噪音水平，确保其在正常运行时不会产生过高的噪音。

13.阻尼振荡试验：测试变压器的阻尼振荡能力和稳定性。

14.终值检查：根据试验结果，评估变压器的绝缘性能、导热性能、负荷能力、热稳定性和噪音水平等。

总结：干式变压器试验步骤分为外观检查、基本参数测试、绝缘电阻测试、绝缘介质电容测试、静态耐压试验、高压试验、继电器保护装置测试、载荷损耗和空载损耗测试、温升试验、对称短路试验、过载试验、噪音测试、阻尼振荡试验和终值检查等。

这些试验可以帮助确定干式变压器的性能和可靠性，确保其满足设计和制造标准，以及运行需求。

2024年干式变压器的投运及运行中的检查引言：干式变压器是一种重要的电力设备，用于调整电压和电流以适应不同的电力传输和分配需求。

在2024年，干式变压器的投运和运行检查是至关重要的，以确保其正常运行和延长使用寿命。

本文将介绍干式变压器的投运程序并详细介绍运行中的检查方法。

一、干式变压器投运程序1. 设备验收：在干式变压器投运之前，需要进行设备验收，包括检查变压器的外观、连接线路、绝缘材料等，确保其符合国家标准和规范要求。

2. 系统试验：进行系统试验是干式变压器投运前的必要步骤。

包括负载试验、短路试验、绝缘试验等，以验证变压器的工作性能和绝缘能力。

3. 动作试验：进行动作试验是为了检查变压器的保护装置是否正常工作。

包括过流保护、过载保护、短路保护等试验，确保变压器在异常情况下能及时切除故障。

4. 稳态试验：进行稳态试验是为了检查变压器的稳态性能，包括负载稳态试验和调压稳态试验。

通过这些试验可以评估变压器在各种工况下的运行情况。

二、干式变压器运行中的检查方法1. 温度检测：变压器在运行中，温度是一个重要的运行参数。

通过对变压器的温度进行定期检测，可以及时发现变压器内部的异常情况，避免过热引发事故。

2. 绝缘测试：绝缘测试是检测变压器绝缘性能的重要手段。

可以通过对变压器的绝缘电阻、局部放电等进行测试，评估绝缘的状况，及时发现并排除隐患。

3. 油气检测：干式变压器内部常常存在少量的油和气体。

通过定期对变压器内油气的检测，可以发现变压器内部的异常情况，避免油气泄漏引起事故。

4. 附属设备检查：干式变压器的附属设备包括冷却设备、保护装置等。

定期检查这些附属设备的工作情况，如冷却器的风扇运行情况、保护装置的参数设置等，确保其正常工作。

5. 运行记录分析：对干式变压器的运行记录进行分析，可以评估变压器的运行状况。

根据运行记录，可以判断变压器是否处于正常工作状态，是否存在异常情况，及时采取措施进行维修和保养。

结论：在2024年，干式变压器的投运程序和运行中的检查方法对于确保其正常运行和延长使用寿命至关重要。

干式变压器出厂试验项目及标准Document number：PBGCG-0857-BTDO-0089-PTT1998干式变压器出厂试验项目及标准一、绝缘电阻测量：二、绕组电阻测量：对于2500KVA及以下的配电变压器，其不平衡率相为4%，线为2%：630KVA及以上的电力变压器，其不平衡率相（有中性点引出时）为2%，线（无中性点引出时）为2%。

三、变压比试验和电压矢量关系的效定。

四、阻抗电压、（主分接）、短路阻抗和负载损耗测量五、空载损耗及空载电流测量六、外施耐压试验七、感应耐压试验当试验电压的频率等于或小于2倍额定频率时，其全电压下的施加时间为60S。

当试验频率超过2倍的额定频率时，试验持续时间为：120×（额定频率）（S ）但不少于15S试验频率试验电压：在不带分接的线圈两端加两倍的额定电压。

如果绕组有中性点端子，试验时应接地。

八、局部放电测量三相变压器a)当绕组接到直接地系统：应先加√3的线对地的预加电压，其感应耐压时间为30S（Um为设备最高电压），然后不切断电源再施加√3的线对地电压3min，测量局部放电量。

b)当绕组接到不接地系统：应先加相对相的预加电压，其感应耐压时间为30S （Um为设备最高电压）此时，有一个线路端子接地，然后不切断电源再施加相对相的电压3min，测量局部放电量。

然后，将另一个线路端子接地，重复进行本试验。

c)局部放电的允许值：根据GB 附录A规定：局部放电量不大于10PC。

干式变压器感应耐压局部放电试验计算一、10KV干式变压器（1）变压器参数1、额定容量：2500KVA2、额定电压：3、额定电流：144/3608A4、空载电流%：% （2）计算施加电压：1、空载电流： I=3608×%=50.5A2、对Y，yno接线变压器局放试验按绕组接到不接地系统：系统最高电压：Um=12KV局放试验预加电压： U1==×12=18KV局放试验电压： U2==×12=变压器变比： K=√3/√3=电压下的二次电压：U=×2/3÷=457V电压下的二次电压：U=×2/3÷=335V变压器感应耐压试验：试验电压取两倍的额定电压： Us==21KV在二次侧ao施加电压，变比为 K=√3/√3= 二次电压： U==21000×2/3÷==3、对D，yn11接线变压器局放试验按绕组接到不接地系统：系统最高电压：Um=12KV局放试验预加电压： U1==×12=18KV局放试验电压： U2==×12=变压器变比： K==在二次侧ao施加电压电压下的二次电压：U=÷=395V电压下的二次电压：U=÷=290V变压器感应耐压试验：试验电压取两倍的额定电压： Us==21KV 在二次侧ao施加电压，变比为 K=√3=二次电压： U==21000÷==4、励磁变容量：S=U×I=×=二、35KV（35/）干式变压器（1）变压器参数1、额定容量：2500KVA2、额定电压：35/3、额定电流：3608A4、空载电流%：% （2）计算施加电压：1、空载电流： I=3608×%=50.5A2、对Y，yno接线变压器局放试验按绕组接到不接地系统：系统最高电压：Um=局放试验预加电压： U1==×=61KV局放试验电压： U2==×=45KV变压器变比： K=35/√3/√3=在二次侧ao施加电压电压下的二次电压：U=×2/3÷=464V电压下的二次电压：U=×2/3÷=342V变压器感应耐压试验：试验电压取两倍的额定电压： Us==70KV×=56KV 二次电压： U==56×2/3÷==427V3、对D，yn11接线变压器局放试验按绕组接到不接地系统：系统最高电压：Um=局放试验预加电压： U1==×=61KV局放试验电压： U2==×=45KV变压器变比： K=35/=152电压下的二次电压：U=÷152=400V电压下的二次电压：U=÷152=290V变压器感应耐压试验：试验电压取两倍的额定电压： Us==70KV×=56KV 二次电压： U==56÷152==4、励磁变容量：S=U×I=464×=三、35KV（35/11KV）干式变压器（1）变压器参数1、额定容量：10000KVA2、额定电压：35/11KV3、额定电流：165/525A4、空载电流%：%（2）计算施加电压：1、空载电流： I=525×%=5.25A2、对Y，yno接线变压器局放试验按绕组接到不接地系统：系统最高电压：Um=局放试验预加电压： U1==×=61KV局放试验电压： U2==×=45KV变压器变比： K=35/11=电压下的二次电压：U=×2/3÷=电压下的二次电压：U=×2/3÷=变压器感应耐压试验：试验电压取两倍的额定电压： Us==70KV×=56KV 二次电压： U==56000×2/3÷==3、对Y，d11接线变压器局放试验按绕组接到不接地系统：系统最高电压：Um=局放试验预加电压： U1==×=61KV局放试验电压： U2==×=45KV变压器变比： K=35/√3÷11=电压下的二次电压：U=×2/3÷=电压下的二次电压：U=×2/3÷=变压器感应耐压试验：试验电压取两倍的额定电压： Us==70KV×=56KV 二次电压： U==56×2/3÷==4、励磁变容量：S=U×I=×= 取120 KVA四、电感、电容的计算：1、数据：电压：电流： 5.25A 频率：100----200HZ2、电感计算：频率： 100HZ------200HZL=U/×f×I==22500/×100×=3、最小电容：频率： 200HZCmin==1/(2π×?) 2×L==1/×200)2×=μf4、最大电容：频率： 100HZCmax==1/(2π×?)2×L==1/×100)2×=μfQ值取 20励磁变容量： S=120/20=6KVA励磁变输出电压： U=20=励磁变输出电流： I=5.25 A选：600V×2 / 5A谐振电抗器：25KV 5A 100HZ谐振电容器选择：C=+2=μf补偿电抗器（试验二次侧为400V变压器） 600V 10A 100-150HZ 4台干式变压器电压、电流一览表干式变压器电压、电流一览表干式变压器电压、电流一览表。

干式变压器出厂试验项目及标准————————————————————————————————作者：————————————————————————————————日期：干式变压器出厂试验项目及标准一、绝缘电阻测量：二、绕组电阻测量：对于2500KV A及以下的配电变压器，其不平衡率相为4%，线为2%：630KV A及以上的电力变压器，其不平衡率相（有中性点引出时）为2%，线（无中性点引出时）为2%。

三、变压比试验和电压矢量关系的效定。

四、阻抗电压、（主分接）、短路阻抗和负载损耗测量五、空载损耗及空载电流测量六、外施耐压试验电压等级KV 设备最高电压KV工频耐受电压KV预试电压KV1 1.1 3 2.43 3.5 10 8.06 6.9 20 1610 11.5 28 22.415 17.5 38 30.420 23 50 40.035 40.5 70 56.0七、感应耐压试验当试验电压的频率等于或小于2倍额定频率时，其全电压下的施加时间为60S。

当试验频率超过2倍的额定频率时，试验持续时间为：120×（额定频率）（S ）但不少于15S试验频率试验电压：在不带分接的线圈两端加两倍的额定电压。

如果绕组有中性点端子，试验时应接地。

八、局部放电测量三相变压器a)当绕组接到直接地系统：应先加1.5Um/√3的线对地的预加电压，其感应耐压时间为30S（Um为设备最高电压），然后不切断电源再施加1.1Um/√3的线对地电压3min，测量局部放电量。

b)当绕组接到不接地系统：应先加1.5Um相对相的预加电压，其感应耐压时间为30S（Um为设备最高电压）此时，有一个线路端子接地，然后不切断电源再施加1.1Um相对相的电压3min，测量局部放电量。

然后，将另一个线路端子接地，重复进行本试验。

c)局部放电的允许值：根据GB 1094.3附录A规定：局部放电量不大于10PC。

干式变压器感应耐压局部放电试验计算一、10KV干式变压器（1）变压器参数1、额定容量：2500KV A2、额定电压：10.5/0.4KV3、额定电流：144/3608A4、空载电流%：1.4%（2）计算施加电压：1、空载电流：I=3608×1.4%=50.5A2、对Y，yno接线变压器局放试验按绕组接到不接地系统：系统最高电压：Um=12KV局放试验预加电压：U1=1.5Um=1.5×12=18KV局放试验电压：U2=1.1Um=1.1×12=13.2KV变压器变比：K=10.5/√3/0.4/√3=26.251.5Um电压下的二次电压：U=1.5Um×2/3÷26.25=457V1.1Um电压下的二次电压：U=1.1Um×2/3÷26.25=335V 变压器感应耐压试验：试验电压取两倍的额定电压：Us==21KV在二次侧ao施加电压，变比为K=10.5/√3/0.4/√3=26.25 二次电压：U==21000×2/3÷26.25==533.3V3、对D，yn11接线变压器局放试验按绕组接到不接地系统：系统最高电压：Um=12KV局放试验预加电压：U1=1.5Um=1.5×12=18KV局放试验电压：U2=1.1Um=1.1×12=13.2KV变压器变比：K=10.5/0.231=45.5在二次侧ao施加电压1.5Um电压下的二次电压：U=1.5Um÷45.5=395V1.1Um电压下的二次电压：U=1.1Um÷45.5=290V变压器感应耐压试验：试验电压取两倍的额定电压：Us==21KV在二次侧ao施加电压，变比为K=10.5/0.4/√3=45.5 二次电压：U==21000÷45.5==461.5V4、励磁变容量：S=U×I=533.3×50.5=26.91KV A二、35KV（35/0.4KV）干式变压器（1）变压器参数1、额定容量：2500KV A2、额定电压：35/0.4KV3、额定电流：41.2/3608A4、空载电流%：1.4%（2）计算施加电压：1、空载电流：I=3608×1.4%=50.5A2、对Y，yno接线变压器局放试验按绕组接到不接地系统：系统最高电压：Um=40.5KV局放试验预加电压：U1=1.5Um=1.5×40.5=61KV局放试验电压：U2=1.1Um=1.1×40.5=45KV变压器变比：K=35/√3/0.4/√3=87.5在二次侧ao施加电压1.5Um电压下的二次电压：U=1.5Um×2/3÷87.5=464V1.1Um电压下的二次电压：U=1.1Um×2/3÷87.5=342V 变压器感应耐压试验：试验电压取两倍的额定电压：Us==70KV×0.8=56KV 二次电压：U==56×2/3÷87.5==427V3、对D，yn11接线变压器局放试验按绕组接到不接地系统：系统最高电压：Um=40.5KV局放试验预加电压：U1=1.5Um=1.5×40.5=61KV局放试验电压：U2=1.1Um=1.1×40.5=45KV变压器变比：K=35/0.231=1521.5Um电压下的二次电压：U=1.5Um÷152=400V1.1Um电压下的二次电压：U=1.1Um÷152=290V变压器感应耐压试验：试验电压取两倍的额定电压：Us==70KV×0.8=56KV 二次电压：U==56÷152==368.4V4、励磁变容量：S=U×I=464×50.5=23.4KV A三、35KV（35/11KV）干式变压器（1）变压器参数1、额定容量：10000KV A2、额定电压：35/11KV3、额定电流：165/525A4、空载电流%：1.0%（2）计算施加电压：1、空载电流：I=525×1.0%=5.25A2、对Y，yno接线变压器局放试验按绕组接到不接地系统：系统最高电压：Um=40.5KV局放试验预加电压：U1=1.5Um=1.5×40.5=61KV局放试验电压：U2=1.1Um=1.1×40.5=45KV变压器变比：K=35/11=3.181.5Um电压下的二次电压：U=1.5Um×2/3÷3.18=12.7KV1.1Um电压下的二次电压：U=1.1Um×2/3÷3.18=9.4KV 变压器感应耐压试验：试验电压取两倍的额定电压：Us==70KV×0.8=56KV 二次电压：U==56000×2/3÷3.18==11.7KV3、对Y，d11接线变压器局放试验按绕组接到不接地系统：系统最高电压：Um=40.5KV局放试验预加电压：U1=1.5Um=1.5×40.5=61KV局放试验电压：U2=1.1Um=1.1×40.5=45KV变压器变比：K=35/√3÷11=1.81.5Um电压下的二次电压：U=1.5Um×2/3÷1.8=22.5KV1.1Um电压下的二次电压：U=1.1Um×2/3÷1.8=16.7KV变压器感应耐压试验：试验电压取两倍的额定电压：Us==70KV×0.8=56KV二次电压：U==56×2/3÷1.8==20.7KV4、励磁变容量：S=U×I=22.5×5.25=118.12KV A 取120 KV A四、电感、电容的计算：1、数据：电压：22.5KV 电流：5.25A 频率：100----200HZ2、电感计算：频率：100HZ------200HZL=U/6.28×f×I==22500/6.28×100×5.25=6.82H3、最小电容：频率：200HZCmin==1/(2π׃) 2×L==1/(6.28×200)2×6.82=0.0929μf4、最大电容：频率：100HZCmax==1/(2π׃)2×L==1/(6.28×100)2×6.82=0.372μfQ值取20励磁变容量：S=120/20=6KV A励磁变输出电压：U=22.5/20=1.13KV励磁变输出电流：I=5.25 A选：600V×2 / 5A谐振电抗器：25KV 5A 100HZ 7.96H谐振电容器选择：C=0.0929+0.372/2=0.232μf补偿电抗器（试验二次侧为400V变压器）600V 10A 95.5mH 100-150HZ 4台干式变压器电压、电流一览表额定容量KV A 电压KV二次电流A空载电流% 空载电流A二次电压V100 10/0.4 144 2.4 3.5 533.3 125 10/0.4 180.4 2.2 3.96 533.3 160 10/0.4 231 2.2 5.08 533.3 200 10/0.4 288 2.0 5.76 533.3 250 10/0.4 361 2.0 7.22 533.3 315 10/0.4 454.6 1.8 8.19 533.3 400 10/0.4 576 1.8 10.37 533.3 500 10/0.4 722 1.8 12.99 533.3 630 10/0.4 909 1.6 14.54 533.3 800 10/0.4 1152 1.6 18.43 533.3 1000 10/0.4 1444 1.4 20.22 533.3 1250 10/0.4 1804. 1.4 25.26 533.3 1600 10/0.4 2304 1.4 32.26 533.3 2000 10/0.4 2888 1.2 34.66 533.3 2500 10/0.4 3608 1.2 43.29 533.3干式变压器电压、电流一览表额定容量KV A 电压KV二次电流A空载电流% 空载电流A二次电压V315 35/0.4 454.6 2.0 9.09 464 400 35/0.4 576 2.0 11.52 464 500 35/0.4 722 2.0 14.44 464 630 35/0.4 909 1.8 16.36 464 800 35/0.4 1152 1.8 20.74 464 1000 35/0.4 1444 1.8 25.99 464 1250 35/0.4 1804. 1.6 28.93 464 1600 35/0.4 2304 1.6 36.86 464 2000 35/0.4 2888 1.4 40.43 464 2500 35/0.4 3608 1.4 50.5 464干式变压器电压、电流一览表额定容量KV A 电压KV二次电流A空载电流% 空载电流A二次电压V800 35/10.5 43.99 1.9 0.84 22500 1000 35/10.5 54.99 1.9 1.04 22500 1250 35/10.5 68.73 1.7 1.17 22500 1600 35/10.5 87.98 1.7 1.49 22500 2000 35/10.5 109.98 1.5 1.65 22500 2500 35/10.5 137.45 1.5 2.06 22500 3150 35/10.5 173.21 1.3 2.25 22500 4000 35/10.5 219.95 1.3 2.86 22500 5000 35/10.5 274.94 1.1 3.02 22500 6300 35/10.5 346.42 1.1 3.81 22500 8000 35/10.5 439.89 1.0 4.39 22500 10000 35/10.5 549.87 1.0 5.49 22500。

干式变压器的投运及运行中的检查干式变压器是一种常用的电力设备，具有体积小、噪音低、无油维护等优点，因此受到广泛应用。

在投运和运行过程中，对干式变压器进行检查是非常重要的，可以确保变压器的正常运行和延长其使用寿命。

本文将从投运前检查、投运中检查和定期检查三个方面，详细介绍干式变压器的检查方法。

一、投运前检查1. 外观检查：检查变压器外壳是否完好，无明显损伤或变形。

2. 绝缘检查：使用绝缘电阻计对变压器绕组进行绝缘电阻测试。

测试前应保证变压器干燥，绕组表面干净。

按照设计要求，绝缘电阻应满足要求。

3. 端子检查：检查变压器的端子箱、导线接头等是否正常，无锈蚀、松动或损坏。

4. 温升试验：经过连续运行时间为2小时时，变压器的温升应满足设计要求。

5. 强制通风和冷却装置检查：检查风机、冷却器，保证其正常运行。

6. 保护装置检查：检查变压器的各种保护装置，确保其正常工作。

二、投运中检查1. 温度检查：定期测量变压器的温度，特别是变压器的热点温度，应注意不超过设计要求。

2. 声音检查：注意观察变压器运行中是否有噪音，如有异常噪音应及时排除。

3. 定期清洁：定期清洁变压器的外表面和冷却器，保持其良好的散热性能。

4. 异常检查：及时观察变压器运行中是否出现不正常的现象，如漏油、漏电、震动等，应及时调查并排除故障。

5. 检查油位：如果变压器安装了油位指示器，定期检查油位是否正常。

6. 绝缘检查：主绕组与地绕组之间的绝缘电阻，应在规定时间内进行检查，检查结果应满足设计要求。

三、定期检查1. 清洁绝缘：定期清洁变压器的绝缘材料和外表面，保持绝缘性能。

2. 绝缘测量：定期对变压器绕组进行绝缘电阻测试，测试结果应满足设计要求。

3. 油分析：对于带油的变压器，定期进行油质检测，以判断油质的健康状况。

4. 检查绝缘子：定期检查变压器绝缘子的状态，如有损坏或老化，应及时更换。

5. 检查接地：定期检查变压器的接地系统，确保其接地电阻正常。

干式变压器试验方案1.试验目的检查变压器到货的质量情况。

2.试验项目（1）测量绕组的直流电阻；（2）检查所有分接头的电压比；（3）检查变压器的三相接线组别和极性；（4）测量与铁心绝缘的各紧固件及铁心的绝缘电阻；（5）测量绕组的绝缘电阻；（6）绕组的交流耐压试验。

3.试验仪器（1）BC2000/2500V兆欧表（2）500V/2500V 摇表（3）20A变压器直流电阻测试仪（4）全自动变比组别测试仪（5）50kV，100mA试验变及操作台4.试验依据（1）电气设备交接试验标准GB50150-2006；（2）出厂试验报告。

5.试验前准备工作（1）对变压器进行全面清扫，保证变压器被擦拭干净；（2）编制试验方案并经监理工程师审批；（3）试验前通知监理并取得监理的同意；（4）试验设备准备齐全，试验出厂报告齐全；（5）试验人员能熟练操作试验设备；（6）试验电源到位且满足容量要求。

6.试验方法（1）用变压器直流电阻测试仪测量绕组的直流电阻，应符合下列规定：① 测量应在各分接头的所有位置上进行；② 1600kV A 及以下三相变压器，各相测得值的相互差值应小于平均值的4%，线间测得值的相互差值应小于平均值的2%；1600kV A 以上三相变压器，各相测得值的相互差值应小于平均值的2%，线间测得值的相互差值应小于平均值的1%；③ 变压器的直流电阻，与同温下产品出厂实测数值比较，相应变化不应大于2%；不同温度下按以下公式换算2211T t R R T t +=+ 式中R1，R2—分别为温度在t1，t2时的电阻值；T —计算用常数，铜导线取235，铝导线取225。

④ 由于变压器结构等原因，差值超过本条第2款时，可只按本条第3款进行比较，但应说明原因。

（2） 用变比自动测试仪检查所有分接头的电压比，与制造厂铭牌数据相比应无明显差别，且应符合电压比的规律。

注：“无明显差别”可按如下考虑：① 电压等级在35kV 以下，电压比小于3的变压器电压比允许偏差不超过±1%；② 其他所有变压器额定分接头下电压比允许偏差不超过±0.5%； ③ 其他分接的电压比应在变压器阻抗电阻值（%）的1/10以内，但不得超过±1%。
