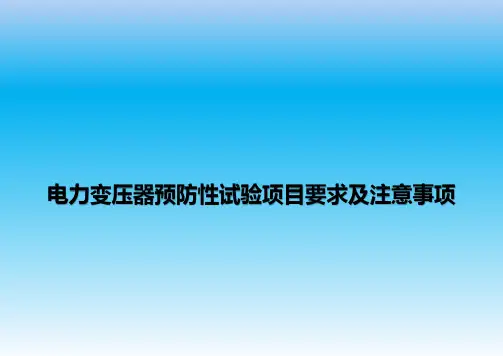

电力变压器预防性试验项目要求设备及注意事项

电力设备预防性试验规程第一章范围本标准规定了各种电力设备预防性试验的项目、周期和要求，用以判断设备是否符合运行条件，预防设备损坏，保证安全运行。

本标准适用于110kV及以下的交流电力设备。

第二章引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。

GB 311.1－1997 高压输变电设备的绝缘配合GB 1094.1－1996 电力变压器第一部分总则GB 1094.3－2003 电力变压器第3部分：绝缘水平、绝缘试验和外绝缘空气间隙GB 1094.11—2007 电力变压器第11部分：干式变压器GB 1207—2006 电磁式电压互感器GB 1208—1996 电流互感器GB 1984—2003 高压交流断路器GB 4703—2007 电容式电压互感器GB 1985—2004 高压交流隔离开关和接地开关GB 7330—2008 交流电力系统阻波器GB/T 8287.1-2008 标称电压高于1000V系统用户内盒户外支柱绝缘子第1部分:瓷或玻璃绝缘子的试验GB 12022—2006 工业六氟化硫GB/T 20876.2 标称电压大于1000V的架空线路用悬浮式复合绝缘子原件第2部分:尺寸和电气特性GB 50150—2006 电气装置安装工程电气设备交接试验标准 DL/T 474.5—2006 现场绝缘试验实施导则第5部分:避雷器试验 DL/T 475—2006 接地装置特性参数测试导则DL/T 555—2004 气体绝缘金属封闭电器现场耐压试验导则 DL/T 596—1996 电力设备预防性试验规程DL/T 620—1997 交流电气装置的过电压保护和绝缘配合DL/T 621—1997 交流电气装置的接地DL/T 627—2004 绝缘子常用温固化硅橡胶防污闪涂料DL/T 664—2008 带电设备红外诊断技术应用导则DL/T 722—2000 变压器油中溶解气体分析和判断导则DL/T 804—2002 交流电力系统金属氧化物避雷器使用导则DL/T 864—2003 标称电压高于1000V交流架空线路用复合绝缘子使用导则DL/T 911—2004 电力变压器绕组变形的频率响应分析法DL/T 1048—2007 标称电压高于1000V的交流用棒形支柱复合绝缘子-定义、试验方法及验收规则DL/T 1093—2008 电力变压器绕组变形的电抗法检测判断导则Q/GDW 168—2008 输变电设备状态检修试验规程Q/GDW 407—2010 高压支柱瓷绝缘子现场检测导则Q/GDW 415—2010 电磁式电压互感器用非线性电阻型消谐器技术规范Q/GDW 515.1—2010 交流架空线路用绝缘子使用导则第1部分、玻璃绝缘子Q/GDW 515.2—2010 交流架空线路用绝缘子使用导则第2部分、复合绝缘子国家电网公司（(国家电网公司十八项电网重点反事故措施)（国家电网生计(2005)400号）第三章定义、符号（一）预防性试验为了发现运行中设备的隐患，预防发生事故或设备损坏，对设备进行的检查、试验或监测，也包括取油样或气样进行的试验。

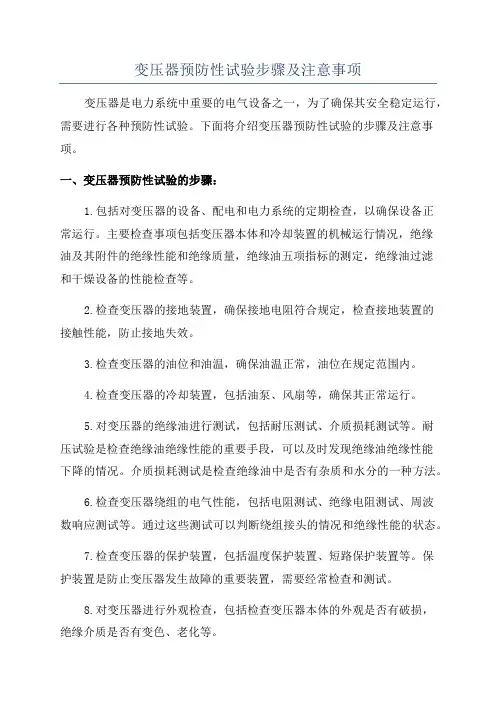

变压器预防性试验步骤及注意事项变压器是电力系统中重要的电气设备之一，为了确保其安全稳定运行，需要进行各种预防性试验。

下面将介绍变压器预防性试验的步骤及注意事项。

一、变压器预防性试验的步骤：1.包括对变压器的设备、配电和电力系统的定期检查，以确保设备正常运行。

主要检查事项包括变压器本体和冷却装置的机械运行情况，绝缘油及其附件的绝缘性能和绝缘质量，绝缘油五项指标的测定，绝缘油过滤和干燥设备的性能检查等。

2.检查变压器的接地装置，确保接地电阻符合规定，检查接地装置的接触性能，防止接地失效。

3.检查变压器的油位和油温，确保油温正常，油位在规定范围内。

4.检查变压器的冷却装置，包括油泵、风扇等，确保其正常运行。

5.对变压器的绝缘油进行测试，包括耐压测试、介质损耗测试等。

耐压试验是检查绝缘油绝缘性能的重要手段，可以及时发现绝缘油绝缘性能下降的情况。

介质损耗测试是检查绝缘油中是否有杂质和水分的一种方法。

6.检查变压器绕组的电气性能，包括电阻测试、绝缘电阻测试、周波数响应测试等。

通过这些测试可以判断绕组接头的情况和绝缘性能的状态。

7.检查变压器的保护装置，包括温度保护装置、短路保护装置等。

保护装置是防止变压器发生故障的重要装置，需要经常检查和测试。

8.对变压器进行外观检查，包括检查变压器本体的外观是否有破损，绝缘介质是否有变色、老化等。

二、变压器预防性试验的注意事项：1.在进行试验前，需要对试验仪器进行校验和检查，确保其准确可靠。

2.在试验前对变压器进行清洗和除尘，以保证试验结果的准确性。

3.在试验过程中需要密切观察变压器的运行状况，及时发现异常情况，并采取相应措施。

4.在试验中需要严格按照试验操作规程进行操作，确保试验操作的正确性和安全性。

5.在试验结束后，需要对试验结果进行分析和评估，根据试验结果采取相应的维修和保养措施。

6.变压器绝缘油的测试需要使用专用的测试设备，并遵守操作规程，确保检测结果的准确性。

7.在进行绝缘电阻测试时，需要确保变压器工作于停电状态下，并对测试端子进行正确连接，避免误操作。

电力变压器预防性试验标准电力变压器预防性试验标准为规范公司电力变压器预防性试验，特制定本标准，参照国家标准《DL/T596—1996电力设备预防性试验规程》。

一、项目周期要求1) 运行设备的油中H2与烃类气体含量220kV及以上的所有变压器，容量(体积分数)超过下列任何一项值时应引起注意：6120MVA及以上的发电厂主变压器和起注意：总烃含量大于150×10-66330kV及以上的电抗器在投运后的4、H2含量大于150×10-610、30天(500kV设备还应增加1次在C2H2含量大于5×10-6投运后1天)为1×10)对330kV及以上的电抗器，当出现乙炔时也应引起注意如气体分析虽已出现异常，但判断不至于危及绕组和铁芯安全时，可在超过注意值较大的情况下运行2) 运行中：330kV及以上变压器和电抗器为3个月；220kV变压器为6个月，产气速率大于60.25ml/h(开放式)和0.5ml/h(密封式)；120MVA及以上的发电厂主变压器为6个月，相对产气速率大于10%/月则认为设备有异常；其余8MVA及以上的变压器为1年；8MVA以下的油浸式变压器自行规定痕量(小于5×10-6)3) 大修后1～3年或自行规定无励磁调压变压器变换分接位置后有载调压变压器的分接开关检修后(在所有分接侧)必要时4) 绕组直流电阻1.6MVA以上变压器，各相绕组电阻相互间的差别不应大于三相平均值的2%，无中性点引出的绕组，线间差别不应大于三相平均值的1%1.6MVA及以下的变压器，相间差别一般不大于三相平均值的4%，线间差别一般不大于三相平均值的2%2.油中溶解气体色谱分析总烃包括：CH4、C2H6、C2H4和C2H2四种气体溶解气体组分含量有增长趋势时，可结合产气速率判断，必要时缩短周期进行追踪分析总烃含量低的设备不宜采用相对产气速率进行判断新投运的变压器应有投运前的测试数据测试周期中1)项的规定适用于大修后的变压器2) 经过大修后，进行试验时，可以使用三相或单相电源，试验电压可以使用额定电压或较低电压值。

电力设备预防性试验规程PreventivetestcodeforelectricpowerequipmentDL/T596—1996中华人民共和国电力行业标准DL/T596—1996电力设备预防性试验规程Preventivetestcodeforelectricpowerequipment中华人民共和国电力工业部1996-09-25批准1997-01-01实施前言预防性试验是电力设备运行和维护工作中的一个重要环节，是保证电力系统安全运行的有效手段之一。

预防性试验规程是电力系统绝缘监督工作的主要依据，在我国已有40年的使用经验。

1985年由原水利电力部颁发的《电气设备预防性试验规程》，适用于330kV及以下的设备，该规程在生产中发挥了重要作用，并积累了丰富的经验。

随着电力生产规模的扩大和技术水平的提高，电力设备品种、参数和技术性能有较大的发展，需要对1985年颁布的规程进行补充和修改。

1991年电力工业部组织有关人员在广泛征求意见的基础上，对该规程进行了修订，同时把电压等级扩大到500kV，并更名为《电力设备预防性试验规程》。

本标准从1997年1月1日起实施。

本标准从生效之日起代替1985年原水利电力部颁发的《电气设备预防性试验规程》，凡其它规程、规定涉及电力设备预防性试验的项目、内容、要求等与本规程有抵触的，以本标准为准。

本标准的附录A、附录B是标准的附录。

本标准的附录C、附录D、附录E、附录F、附录G是提示的附录。

本标准由中华人民共和国电力工业部安全监察及生产协调司和国家电力调度通信中心提出。

本标准起草单位：电力工业部电力科学研究院、电力工业部武汉高压研究所、电力工业部西安热工研究院、华北电力科学研究院、西北电力试验研究院、华中电力试验研究所、东北电力科学研究院、华东电力试验研究院等。

本标准主要起草人：王乃庆、王火昆明、冯复生、凌愍、陈英、曹荣江、白健群、樊力、盛国钊、孙桂兰、孟玉婵、周慧娟等。

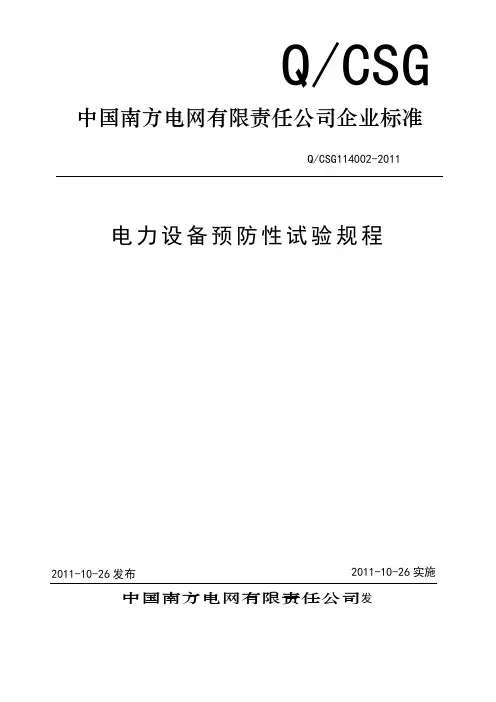

Q/CSG 中国南方电网有限责任公司企业标准Q/CSG114002-2011电力设备预防性试验规程2011-10-26发布2011-10-26实施中国南方电网有限责任公司发布目次前言预防性试验是电力设备运行和维护工作中的一个重要环节，是保证电力系统安全运行的有效手段之一。

预防性试验规程是电力系统技术监督工作的主要依据，2004年以来，中国南方电网有限责任公司企业标准Q/CSG10007—2004《电力设备预防性试验规程》对电力生产起到了重要的作用。

但近年来,随着对供电可靠性要求的提高，新设备大量涌现，带电测试、在线监测技术不断进步，为减少定期停电时间，提高设备可用率，促进状态监测（检测）技术开展，适应南方电网公司管理与设备的实际情况，需要对原标准进行修编。

本标准的提出以2004年以来新颁布的相关国家标准、行业标准和有关反事故技术措施规定为依据，结合电力设备管理现状，充分考虑未来发展需求，适用于中国南方电网有限责任公司的电力设备预防性试验工作。

本标准的附录A是规范性附录，附录B、附录C、附录D、附录E是资料性附录。

本标准由中国南方电网有限责任公司生产技术部提出、归口并解释。

本标准主要起草单位：广东电网公司电力科学研究院、广东电网公司广州供电局、广东电网公司佛山供电局。

本标准主要起草人：何宏明，王红斌，吴琼，李谦，卢启付，刘平原，王勇，喇元，付强，庄贤盛，梁文进，姚森敬，欧阳旭东，李端姣，陆国俊，黄松波，黄慧红，赵卫民，金向朝等。

本标准主要审查人：皇甫学真陈建福黄志伟谢植飚姜虹云刘辉黄星赵现平等本标准由中国南方电网有限责任公司标准化委员会批准。

本标准自2011年10月26日起实施。

本标准自实施之日起，原Q/CSG10007—2004《电力设备预防性试验规程》废止。

凡公司执行的其它标准涉及电力设备预防性试验的项目、内容、要求等与本标准有不相符的，以本标准为准。

执行中如有问题和意见，请及时反馈中国南方电网有限责任公司生产技术部。

500kV及以下电力变压器预防性试验细则概述本文档旨在制定500kV及以下电力变压器的预防性试验细则，以确保其正常、安全、可靠地运行。

预防性试验对于变压器的检测和维护具有重要意义，可有效预防潜在故障和事故的发生。

试验内容按照国家标准和行业要求，500kV及以下电力变压器的预防性试验应包括以下内容：1. 外观检查：对变压器的外观进行全面检查，确保不存在损坏、腐蚀等异常情况。

2. 内部检查：仔细检查变压器的内部构造、绝缘材料、连接器等部分，排除潜在故障隐患。

3. 绝缘电阻测量：通过测量变压器的绝缘电阻，评估绝缘状态是否合格，并及时修复绝缘问题。

4. 差动保护试验：检测变压器差动保护系统的运行情况，确保其正确识别故障并迅速动作。

5. 附加试验：根据实际需要，进行接地电阻测量、温升试验、油样分析等附加试验。

试验执行为保证试验结果的准确性和可靠性，试验应按照以下步骤执行：1. 制定试验计划：根据变压器型号和试验要求，制定详细的试验计划，明确试验内容、方法和标准。

2. 检查试验设备：确保试验设备完好、准确，并符合相关要求。

3. 准备试验样品：对待测变压器进行准备工作，包括去除杂物、清洗绝缘子等。

4. 进行试验：按照试验计划和要求，进行各项试验操作，记录试验数据和结果。

5. 分析评估：根据试验结果，分析评估变压器的运行状态和潜在故障风险，并提出相应的维护建议。

试验报告每次预防性试验完成后，应编制试验报告，内容应包括但不限于以下内容：1. 试验目的和范围：说明试验目的、范围和依据。

2. 试验方法和工具：描述试验所采用的方法和使用的工具设备。

3. 试验结果：记录试验数据和结果，包括变压器的各项参数和状态。

4. 问题分析和建议：分析试验中存在的问题或潜在风险，并提出维护建议和改进措施。

维护计划根据试验结果和评估，制定相应的维护计划，包括修复故障、更换部件、增加保护设备等。

维护计划应合理安排时间和资源，确保变压器的安全运行和长寿命。

电力变压器预防性试验标准
一、说明：为规范我公司电力变压器预防性试验，特参照中华人民共和国国标《DL/T 596—1996 电力设备预防性试验规程》制定我公司电力变压器预防性试验标准。

1)运行设备的油中H2与烃类气体含量
(体积分数)超过下列任何一项值时应引
150×10-6
H2含量大于150×10-6
C2H2含量大于5×10-6(500kV变压器
为1×10-6)
2)烃类气体总和的产气速率大于
0.25ml/h(开放式)和0.5ml/h(密封式)，
或相对产气速率大于10%/月则认为设备
有异常
3)对330kV及以上的电抗器，当出现
痕量(小于5×10-6)乙炔时也应引起注
意；如气体分析虽已出现异常，但判断
不至于危及绕组和铁芯安全时，可在超
过注意值较大的情况下运行
WORD格式整理
WORD 格式整理
1)非被试绕组应接地或屏蔽
2) 同一变压器各绕组tg δ的要求值相同 3)测量温度以顶层油温为准，尽量使每次测量的温度相近
4)尽量在油温低于50℃时测量，不同温度下的tg δ值一般可按下式换算
10/)(12123.1tg tg t t -⨯=δδ
tg δ1、tg δ2分别为温度t 1、t 2时的tg δ值
1) 1～5年(10kV及以下)
2)大修后(66kV及以下)
3)更换绕组后
4)必要时
WORD格式整理
WORD格式整理
WORD格式整理
三、我公司电力变压器主要预防性试验标准：
2、以上到周期试验项目须在5月份完成；
机电部 2013-5-21
WORD格式整理
WORD格式整理。

电力变压器预防性试验标准一、说明：为规范我公司电力变压器预防性试验，特参照中华人民共和国国标《DL/T596—1996 电力设备预防性试验规程》制定我公司电力变压器预防性试验标准。

1)运行设备的油中H2与烃类气体含量(体积分数)超过下列任何一项值时应引起注意：总烃含量大于150×10-6H2含量大于150×10-6C2H2含量大于5×10-6(500kV变压器为1×10-6)2)烃类气体总和的产气速率大于0.25ml/h(开放式)和0.5ml/h(密封式)，或相对产气速率大于10%/月则认为设备有异常3)对330kV及以上的电抗器，当出现痕量(小于5×10-6)乙炔时也应引起注意；如气体分析虽已出现异常，但判断不至于危及绕组和铁芯安全时，可在超过注意值较大的情况下运行WORD格式整理版WORD 格式整理版1)非被试绕组应接地或屏蔽2) 同一变压器各绕组tg δ的要求值相同3)测量温度以顶层油温为准，尽量使每次测量的温度相近4)尽量在油温低于50℃时测量，不同温度下的tg δ值一般可按下式换算10/)(12123.1tg tg t t -⨯=δδ式中tg δ1、tg δ2分别为温度t 1、t 2时的tg δ值1)1～5年(10kV及以下)2)大修后(66kV及以下)3)更换绕组后4)必要时WORD格式整理版WORD格式整理版WORD格式整理版三、我公司电力变压器主要预防性试验标准：2、以上到周期试验项目须在5月份完成；机电部2013-5-21 WORD格式整理版。

变压器预防性试验有哪些项目变压器在电力输送的环节，起着调节电压的重要作用，是电力线路中非常重要的设备，因此变压器在投入使用之前和使用之中，需要定期进行检查，查看变压器有无故障，并且判断变压器的运行状态，因此本文就简单介绍变压器预防性试验的几个重要项目。

一，交流耐压试验，交流耐压试验是鉴定绝缘强度等有效的方法, 特别是对考核主绝缘的局部缺陷, 如绕组主绝缘受潮、开裂或在运输过程中引起的绕组松动、引线距离不够以及绕组绝缘上附着污物等。

交流耐压试验虽对发现绝缘缺陷有效, 但受试验条件限制, 要进行35KV 及8000KVA 以上变压器耐压试验, 由于电容电流较大, 要求高电压试验变压器的额定电流在100mA 以上, 目前这样的高电压试验变压器及调压器尚不够普遍, 如果能对高电压、大电流电力变压器进行交流耐压试验, 对保证变压器安全运行有很大意义。

二，绕组绝缘电阻的测量试验，绕组连同套管一起的绝缘电阻和吸收比或极化指数, 对变压器整体的绝缘状况具有较高灵敏度, 它能有效检查出变压器绝缘整体受潮、部件表面受潮或脏污以及贯穿性的集中缺陷, 如各种贯穿性短路、瓷件破裂、引线接壳、器身内有铜线搭桥等现象引起的半贯通性或金属性短路等。

相对来讲, 单纯依靠绝缘电阻绝对值大小对绕组绝缘作判断, 其灵敏度、有效性较低。

一方面是由于测量时试验电压太低, 难以暴露缺陷, 另一方面也因为绝缘电阻与绕组绝缘结构尺寸、绝缘材料的品种、绕组温度有关, 但对于铁芯夹件、穿心螺栓等部件, 测量绝缘电阻往往能反映故障, 这是因为这些部件绝缘结构较简单, 绝缘介质单一。

三，线圈变形检测试验，变压器绕组变形是指在电动力和机械力的作用下, 绕组的尺寸或形状发生不可逆的变化, 包括轴向和径向尺寸的变化、器身转移、绕组扭曲、鼓包和匝间短路等。

绕组变形是电力系统安全运行的一大隐患, 一旦绕组变形而未被诊断继续投入运行则极可能导致事故, 严重时烧毁线圈。

电力设备预防性试验规程第一部分：引言电力设备是现代生产生活不可或缺的重要组成部分，它的正常运行对生产和生活的稳定运行起着至关重要的作用。

为了确保电力设备的安全运行，预防性试验是必不可少的一环。

预防性试验是指在设备运行期间通过定期检查和试验，及早发现设备存在的潜在问题，并预防设备故障的一种重要手段。

本规程将为电力设备的预防性试验提供指导和规范。

第二部分：预防性试验的目的1.确保设备的安全运行：通过预防性试验，可以及早发现设备存在的潜在问题，减少设备故障的发生，保障设备的安全运行。

2.延长设备的使用寿命：及时发现和解决设备存在的问题，可以减少设备的磨损和损坏，延长设备的使用寿命。

3.降低维修成本：通过预防性试验，可以减少设备的突发故障，降低维修成本，提高设备的可靠性。

第三部分：预防性试验内容与周期1.隔离开关设备的预防性试验内容及周期（1）外观检查：检查设备的外观是否有损坏或腐蚀，是否有漏电或积水等情况，每月进行一次。

（2）运行试验：对隔离开关设备进行运行试验，检查其正常运行状态，每季度进行一次。

（3）电气参数检测：测量隔离开关设备的电气参数，包括绝缘电阻、接地电阻、线路阻抗等，每年进行一次。

2.变压器设备的预防性试验内容及周期（1）介质油检测：定期对变压器设备的介质油进行化验检测，检查其绝缘性能，每半年进行一次。

（2）局部放电检测：对变压器设备进行局部放电检测，检验设备的绝缘状况，每年进行一次。

（3）运行试验：对变压器设备进行运行试验，检查其运行状态和性能，每季度进行一次。

3.高压开关设备的预防性试验内容及周期（1）外观检查：检查高压开关设备的外观是否有损坏或腐蚀，每月进行一次。

（2）绝缘电阻检测：测量高压开关设备的绝缘电阻，每年进行一次。

（3）机械性能试验：对高压开关设备进行机械性能试验，检查其操纵性能和机械结构，每季度进行一次。

4.发电机设备的预防性试验内容及周期（1）激励系统检查：定期对发电机的激励系统进行检查，包括激励机和调压器，每半年进行一次。

一、试验细则1目的用于电力变压器预防性试验(定期、大修、必要时)。

2范围电压等级为110kV的电力变压器。

3责任和权限3.1负责试验技术的主管施工员应在试验工作前负责编写试验技术方案；并依据经批准的试验方案进行试验；负责对试验报告中数据的正确性进行审核；对试验数据中的疑点进行复核；必要时，通知该项试验人员重新复试。

对试验报告中的试验项目、数据是否符合规范要求负责。

3.2参加试验的人员应该熟知试验工作内容、标准规范；依据试验方案中确定的方法进行试验；认真填写试验记录；维护试验仪器设备。

对试验结果的真实性、正确性和有效性负责。

4依据标准4.1《电力设备预防性试验规程》 DL/T 596-19964.2《电力设备交接和预防性试验规程》华北电力集团公司2000年5工作程序5.2试验环境条件5.2.1试验环境温度不低于5℃；相对湿度：≯80%；5.2.2试验区域内无交叉施工、无振动、无强电、磁场干扰等妨碍试验的工作。

5.2.3高压试验时，在试验区域内不得有造成其他人危险的因素。

5.2.4电源电压波动幅度不超过±5%；电源电压的畸变率不超过5%，试验电源频率与额定频率之差应在额定频率的1%以内。

5.3试验前的准备工作5.3.1 制定试验技术方案，进行技术交底。

5.3.2 布置试验场地，对正常试验和特殊性试验必须有试验接线图。

5.3.3 试验接线后需经第二人按结线图复查，以保证接线正确。

5.3.4 试验前应检查工作电源及接地是否可靠。

5.4试验方法5.4.1测量绕组的直流电阻1) 试验周期为定期、无励磁调压变压器变换分接位置后、有载调压变压器的分接开关检修后（在所有分接侧）、大修后、必要时。
