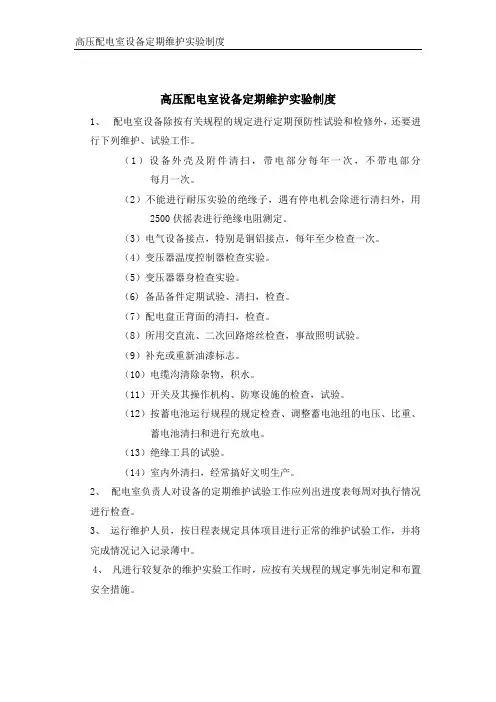

高压配电室设备定期维护实验制度
高压配电室设备定期维护实验制度
1、配电室设备除按有关规程的规定进行定期预防性试验和检修外，还要进
行下列维护、试验工作。

（1）设备外壳及附件清扫，带电部分每年一次，不带电部分每月一次。

（2）不能进行耐压实验的绝缘子，遇有停电机会除进行清扫外，用2500伏摇表进行绝缘电阻测定。

（3）电气设备接点，特别是铜铝接点，每年至少检查一次。

（4）变压器温度控制器检查实验。

（5）变压器器身检查实验。

（6) 备品备件定期试验、清扫，检查。

（7）配电盘正背面的清扫，检查。

（8）所用交直流、二次回路熔丝检查，事故照明试验。

（9）补充或重新油漆标志。

（10）电缆沟清除杂物，积水。

（11）开关及其操作机构、防寒设施的检查，试验。

（12）按蓄电池运行规程的规定检查、调整蓄电池组的电压、比重、蓄电池清扫和进行充放电。

（13）绝缘工具的试验。

（14）室内外清扫，经常搞好文明生产。

2、配电室负责人对设备的定期维护试验工作应列出进度表每周对执行情况
进行检查。

3、运行维护人员，按日程表规定具体项目进行正常的维护试验工作，并将
完成情况记入记录薄中。

4、凡进行较复杂的维护实验工作时，应按有关规程的规定事先制定和布置
安全措施。

2023-11-12contents •引言•电器试验分类•电器试验周期•电器试验标准•电器试验操作流程•电器试验记录与报告•电器试验安全措施•电器试验问题处理目录01引言确保井下配电室电器的安全运行，预防事故发生，保障工作人员的生命安全和设备的正常运行。

通过定期试验，及时发现电器设备潜在的安全隐患，采取有效措施予以解决，提高设备运行可靠性和稳定性。

目的和意义适用范围•本制度适用于井下配电室各种电器设备的试验工作，包括高压开关、低压开关、变压器、电缆等。

02电器试验分类预防性试验01定期对电器设备进行预防性试验，确保设备在规定的使用寿命内正常运行。

02通过预防性试验，发现设备潜在的问题，及时采取措施进行维修和更换。

03预防性试验可以降低设备故障率，提高设备运行效率。

1检查性试验23对电器设备进行定期检查，确保设备的外观、结构、性能等均符合相关标准。

通过检查性试验，发现设备是否存在安全隐患和问题，及时进行处理和修复。

检查性试验可以保证设备的安全性和稳定性。

特殊性试验在特殊情况下，如设备停机、故障处理后等情况下，进行特殊的试验。

特殊性试验包括对设备的绝缘性能、机械性能、电气性能等进行测试和验证。

特殊性试验可以确保设备在特殊情况下的正常运行和安全性。

01020303电器试验周期010203井下配电室的高压电器设备应按照相应的电力设备预防性试验规程进行试验。

预防性试验周期为一年或两年一次，具体根据设备类型和使用环境确定。

试验项目应包括绝缘电阻测试、耐压试验、泄漏电流测试等。

预防性试验周期井下配电室的低压电器设备应按照相应的电力设备检查性试验规程进行试验。

检查性试验周期为半年或一年一次，具体根据设备类型和使用环境确定。

试验项目应包括绝缘电阻测试、耐压试验、泄漏电流测试等。

检查性试验周期特殊性试验周期特殊性试验周期根据设备类型和使用环境确定，可与预防性或检查性试验同时进行。

对于有特殊要求的电器设备，如煤安规程中规定的特殊设备，应按照相应的规程进行特殊性试验。

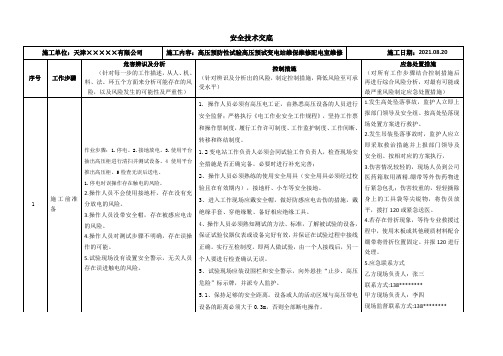

10KV配电室高压试验方案工程概况：二、设备概况：项目包括宇龙酷派10KV配电室的高压开关柜、变压器、高压电缆电缆和配变装置总容量为3900KVA：施工部署初步根据设备各部位的情况及甲方的要求，在甲方安排的停电时间内，确定施工员为10人，其中项目施工现场总负责1人，技术监督总监1人，施工安全负责人1人，施工人员分1个班组，施工班组长1人，施工试验调试班组8人；在实施过程中可根据实际情况适当调整，以满足安全及生产需要。

组织管理措施1、依据的文件及标准本方案按照中华人民共和国电力行业标准的规定执行《电业安全作业规和》2005版《电力设备预防性试验标准》GB50150-2006《中国南方电网有限责任公司企业标准》Q/CSG114002-20112、协调配合试验调试工作的特殊性决定，试验工作必须在设备停电状态下进行，为缩短停电时间和避免试验人员误入带电设备间隔事故的发生，因此需要甲、已双方单位密切协调配合、统一步调。

试验工作前的准备工作：甲方单位应向乙方单位提供完整的设备及线路图纸资料（包括各设备的合格证和技术参数表格等），以便乙方制定完善的工作方案。

乙方向甲方提供的试验方案内容应包括：具体的施工内容和范围、工作人员数量、停电时间以及需要停电的带电设备。

甲方接到乙方施工方案后及时安排设备停电检修事宜。

具体停电时间和范围经甲方有关部门确定后，及时与乙方连络并通知乙方到场开展工作时间。

试验工作现场施工：出于对设备的熟知程度和安全的角度，所有现场的停送电倒闸操作均由甲方单位运行人员执行。

乙方应在正式接到甲方现场协调员的设备已停电的通知后，方可安排试验班组人员进入现场验电、放电、挂设警示标志、围栏等安全防护措施。

为了安全管理工作，试验工作开始时除甲方协调员及监督人在试验现场协调工作以外，应避免其他闲杂人员在现场走动。

试验工作中实验人员认真做好现场记录，实验完毕乙方应检查清理试验现场，确保无遗漏无错误方可撤离现场并通知甲方人员恢复供电。

配电室高压试验规程及试验内容高压试验是高电压技术的基础与关键。

任何高压电力设备都要进行高压试验，否则不能投入电力线路运行。

即使是经过试验已投入运行的设备，为了安全，正常的供电还要进行经常性的预防性试验。

预防性试验是运行部门保证设备安全运行的重要措施。

通过试验，掌握电气设备绝缘的情况，及早发现缺陷，从而进行相应的维护与检修，防止运行中设备在工作电压或过电压作用下突然击穿造成的停电甚至发生严重损坏设备的事故。

根据我厂具体情况，需要做相应试验的有以下几项：一：变压器，具体试验项目有：1、变压器绝缘电阻的测量（试验前、打耐压前进行），用2500V摇表测量，2、变压器直流电阻的测量，采用电桥（双臂，我厂现有QF—44电桥）分别对变压器高压侧1、２、３档及低压侧进行测量，3、变压器油的击穿电压试验（此项进行3次取其平均值）4、变压器耐压试验（要求打压工频电压30KV,1分钟）。

5、必要时须进行吊芯检查。

（吊芯检查的程序另符）6、变压器试验周期老规程为两年一次。

二：电力电缆试验，具体项目有：1、绝缘电阻的测量。

在直流耐压试验之前进行。

相间绝缘，用2500V摇表摇测1分钟。

2、工频电压的试验，打试验电压为50KV,每10KV做记录，升至50KV,加压时间5min,不击穿，泄漏电流50/uA 以下。

(以上为老规程，新规程YJV电缆无) 3、试验周期1—3年一次。

三：电气设备试验：具体项目有：（高压开关柜）１、绝缘电阻测量（包括母线，断路器，互感器绝缘子相间与地的测量。

２、打压试验，（包括母线、互感器，断路器、绝缘子）。

（老规程：母线、绝缘子42KV,1分钟，断路器、互感器，38KV,1分钟）３、试验周期1—3年一次。

四：继电器调试：具体项目有：１、检查转盘、齿轮、接点等机械部分是否良好。

２、进行始动电流、定值电流、跳闸电流、速断电流的整定，并做好记录。

３、进行断路器定值跳闸试验。

（分合闸、跳闸两项）４、试验周期一年一次。

一、大型油浸式电力变压器试验流程1、外观检查：1）检查设备的铭牌；2）检查设备的完好程度。

2、套管式电流互感器试验：1）外观检查；2）变比、极性试验；3）保护等级的绕组励磁特性试验；4）二次线圈绕组间以及对地绝缘电阻测量。

3、电容式套管试验：1）外观检查；2）主绝缘对测量套管以及测量套管对法兰绝缘电阻测量；3）主绝缘对测量套管以及测量套管对法兰介质损耗和电容测量。

4、绝缘油化验：安装前新油、安装完抽真空注油以及滤油静止后。

1）油中溶解气体的色谱分析；2）油中微量水分的测量；3）油的电气强度试验，介质损耗试验；4）水溶性酸（PH 值），酸值，闪点等。

5、测量绕组连同套管的直流电阻，测量应在各分接头的所有位置上进行。

6、检查变压器的三相接线组别，必须与设计要求及铭牌上的标记和外壳上的符号相符。

7、变压器的变比测量：1）在所有分接头都要测量变比；8、测量绕组连同套管的绝缘电阻和吸收比：1）测量绝缘电阻时被试相短接接电阻表的“L”端，非被试相短接接电阻表的“E”端并接接地；2）电压等级在35kV及以上且容量在4MVA 及以上时应测量吸收比，吸收比在常温下不应小于1.3或者遵守厂家规定。

9、测量绕组连同套管的介质损耗角正切值tanδ:1)变压器的外壳因为直接接地，所以只能采用介损测试仪的反接线方法测量；2）下图是变压器绕组的tanδ和电容C的接线图。

bcC1-低压绕组对地的电容；C2-高、低压绕组之间的电容；C3-高压绕组对地的电容10、变压器绕组变形试验，应符合下列规定：1）对于35kV及以下电压等级变压器，宜采用低电压短路阻抗法； 2）对于66kV及以上电压等级变压器，宜采用频率响应法测量绕组特征图谱。

11、变压器交流耐压试验：1）交流耐压试验必须在充满合格的绝缘油，并静止一定时间后，才能进行试验；2）被试相短接接高压，非被试相短接接地；试验接线图如下所示。

VR-调压器；TT-试验变压器；PV-交流电压表；PA-交流电流表；TX-被试变压器二、电流互感器试验流程1、外观检查：1）检查设备的铭牌；2）检查设备的完好程度。

10KV配电室高压试验方案工程概况：二、设备概况：项目包括宇龙酷派10KV配电室的高压开关柜、变压器、高压电缆电缆和配变装置总容量为3900KVA：施工部署初步根据设备各部位的情况及甲方的要求，在甲方安排的停电时间内，确定施工员为10人，其中项目施工现场总负责1人，技术监督总监1人，施工安全负责人1人，施工人员分1个班组，施工班组长1人，施工试验调试班组8人；在实施过程中可根据实际情况适当调整，以满足安全及生产需要。

组织管理措施1、依据的文件及标准本方案按照中华人民共和国电力行业标准的规定执行《电业安全作业规和》2005版《电力设备预防性试验标准》GB50150-2006《中国南方电网有限责任公司企业标准》Q/CSG114002-20112、协调配合试验调试工作的特殊性决定，试验工作必须在设备停电状态下进行，为缩短停电时间和避免试验人员误入带电设备间隔事故的发生，因此需要甲、已双方单位密切协调配合、统一步调。

试验工作前的准备工作：甲方单位应向乙方单位提供完整的设备及线路图纸资料（包括各设备的合格证和技术参数表格等），以便乙方制定完善的工作方案。

乙方向甲方提供的试验方案内容应包括：具体的施工内容和范围、工作人员数量、停电时间以及需要停电的带电设备。

甲方接到乙方施工方案后及时安排设备停电检修事宜。

具体停电时间和范围经甲方有关部门确定后，及时与乙方连络并通知乙方到场开展工作时间。

试验工作现场施工：出于对设备的熟知程度和安全的角度，所有现场的停送电倒闸操作均由甲方单位运行人员执行。

乙方应在正式接到甲方现场协调员的设备已停电的通知后，方可安排试验班组人员进入现场验电、放电、挂设警示标志、围栏等安全防护措施。

为了安全管理工作，试验工作开始时除甲方协调员及监督人在试验现场协调工作以外，应避免其他闲杂人员在现场走动。

试验工作中实验人员认真做好现场记录，实验完毕乙方应检查清理试验现场，确保无遗漏无错误方可撤离现场并通知甲方人员恢复供电。

基本安全工器具包含电力安全工具柜、接地线、验电器、绝缘操作杆、核相器、信号发生器、放等电力安全工具柜：用于存储安全工器具，避免受潮，影响安全工器具的性能和寿命。

智能安全工具柜可以有效实现安全工器具的智能管理，管控。

配电室中电力人员工作需要许多安全工器具，这些种类繁多，包含五个大类：基本安全工器具、安全工器具、防护安全工器具、安全标志产品等，今天金能电力为您介绍配电室常用的安全工器具。

预防性试验是电力设备运行和维护工作中一个重要环节，是保证电力设备安全运行的有效手段bai之一。

多年来，电力部门和大型工矿企业的高压电力设备基本上都是按照原电力部颁发的《电力设备预防性试验规程》(以下简称《规程》)的要求进行试验的，对及时发现、诊断设备缺陷起到重要作用。

电气设备在运行过程中，受电场力的作用，受运行温度和空气湿度、腐蚀气体等因素的影响，绝缘状况会不断劣化，这是一种正常的衰退现象，只要它符合设备制造厂家规定的运行条件，就能够达到安全使用期限。

但是，在运行过程中受某些特定不利因素的影响，可能使电气设备不能达到正常的运行寿命，因此需要对设备绝缘状况要按时进行定期试验和检查。

通过分析从而电气设备的绝缘老化程度能否满足实际运行的要求。

并根据检查和试验结果进行分析，采取相应的检修措施和运行规定，以维持和保证设备的正常工作水平，确保安全、经济、可靠运行。

高压绝缘手套是电工安防用品，起到对手或者人体的保护作用，用橡胶、乳胶、塑料等材料做成，具有防电，防水、耐酸碱、防化、防油的功能。

适用于电力行业，汽车和机械维修，化工行业，精密安装。

每种材料拥有不同特点，根据与手套接触的化学品种类，具有用途。

配电室安全工具的年检检测是确保配电室安全运行的重要环节。

这通常包括对配电室内的电气设备、安全标志、消防器材等进行全面的检查，以及对电工的操作资格和安全知识的确认。

年检检测的目的在于发现潜在的安全隐患，确保所有的安全工具和设备都处于良好的工作状态，从而保障配电室的正常运行和工作人员的安全。

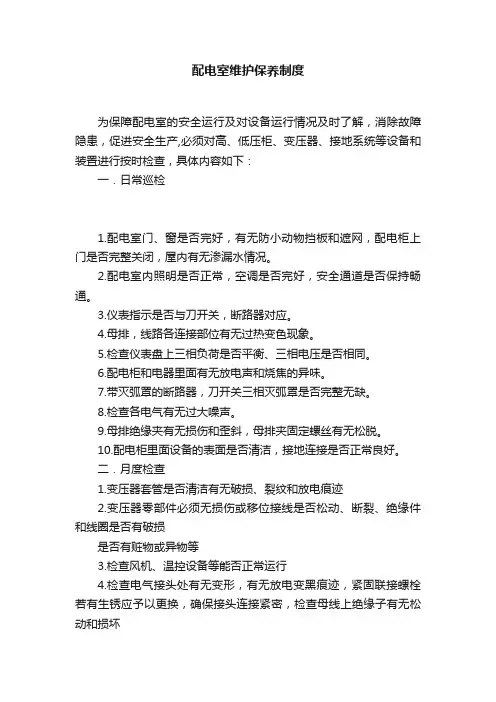

配电室维护保养制度为保障配电室的安全运行及对设备运行情况及时了解，消除故障隐患，促进安全生产,必须对高、低压柜、变压器、接地系统等设备和装置进行按时检查，具体内容如下：一．日常巡检1.配电室门、窗是否完好，有无防小动物挡板和遮网，配电柜上门是否完整关闭，屋内有无渗漏水情况。

2.配电室内照明是否正常，空调是否完好，安全通道是否保持畅通。

3.仪表指示是否与刀开关，断路器对应。

4.母排，线路各连接部位有无过热变色现象。

5.检查仪表盘上三相负荷是否平衡、三相电压是否相同。

6.配电柜和电器里面有无放电声和烧焦的异味。

7.带灭弧罩的断路器，刀开关三相灭弧罩是否完整无缺。

8.检查各电气有无过大噪声。

9.母排绝缘夹有无损伤和歪斜，母排夹固定螺丝有无松脱。

10.配电柜里面设备的表面是否清洁，接地连接是否正常良好。

二．月度检查1.变压器套管是否清洁有无破损、裂纹和放电痕迹2.变压器零部件必须无损伤或移位接线是否松动、断裂、绝缘件和线圈是否有破损是否有赃物或异物等3.检查风机、温控设备等能否正常运行4.检查电气接头处有无变形，有无放电变黑痕迹，紧固联接螺栓若有生锈应予以更换，确保接头连接紧密，检查母线上绝缘子有无松动和损坏5.柜内的机械闭锁电气闭锁应动作准确、可靠开关小车推拉应灵活无卡阻现象6.柜的接地应牢固良好，装有电器的可开启的门应以裸铜软线与接地金属构件可靠地连接7.柜内各电器、端子排等应标明编号、名称、用途及操作位置其标明的字迹应清晰、工整、不易脱落8.对直流屏蓄电池进行恢复性的充放电，检查蓄电池有无异常三．半年检查1.重复每个月检查的内容2.高低压电缆头的接触情况螺丝有无松动，接头是否过热3.检查所有的紧固件、连接件、标准件是否松动并重新紧固一次4.检查变压器的箱体和铁芯是否可靠接地5.对各部件进行清扫干净6.各种保护装置、测量装置及操作控制箱的检修、试验四．每1~3年按预防性试验规程进行预防性试验，每半年/年对高压工具进行检测。

电力设备预防性试验周期依据中华人民共和国电力行业标准DL/T596-1996《电力设备预防性试验规程》1、干式变压器试验项目、周期见表1表1 干式变压器实验项目、周期序号项目周期说明1 绕组直流电阻1）1-3年或自行规定2）无励磁调压变压器变换分接位置后3）有载调压变压器的分接开关检修后（在所有分接侧）4）大修后5）必要时依据DL/T596-1996《电力设备预防性试验规程》2 绕组绝缘电阻、吸收比或（和）极化指数1）1-3年或自行规定2）大修后3）必要时3 交流耐压试验1）1-5年（10KV及以下）2）必要时4 测温装置及其二次回路试验1）1-3年2）大修后3）必要时2、高压开关柜试验项目、周期见表2表2 高压开关柜试验项目、周期序号项目周期说明1 辅助回路和控制回路绝缘电阻1）1-3年2）大修后依据DL/T596-1996《电力设备预防性试验规程》2 断路器、隔离开关及隔离插头的导电回路电阻1）1-3年2）大修后3 绝缘电阻试验1）1-3年（12KV及以上）2）大修后4 交流耐压试验1）1-3年（12KV及以上）2）大修后5 检查电压抽取（带电显示）装置1）1年2）大修后6 五防性能检查1）1-3年2）大修后3、真空断路器试验项目、周期见表3表3 真空断路器试验项目、周期序号项目周期说明1 绝缘电阻1）1-3年2）大修后依据DL/T596-1996《电力设备预防性试验规程》序号项目周期说明2 交流耐压试验（断路器主回路对地、相间及断口）1）1-3年（12KV及以下）2）大修后3）必要时（40.5、72.5KV）依据DL/T596-1996《电力设备预防性试验规程》3 辅助回路和控制回路交流耐压试验1）1-3年2）大修后4 导电回路电阻1）1-3年2）大修后5断路器的合闸时间和分闸时间，分合大修后闸的同期性，触头开距，合闸时间的弹跳过程6 操动机构合闸接触器和分、合闸电磁铁的最低动作电压大修后7 合闸接触器和分、合闸电磁铁线圈的绝缘电阻和直流电阻1）1-3年2）大修后8 真空灭弧室真空度的测量大、小修时9 检查动触头上的软联结夹片有无松动大修后4、隔离开关试验项目、周期见表4表4 隔离开关试验项目、周期序号项目周期说明1 有机材料支持绝缘子及提升杆的绝缘电阻1）1-3年2）大修后依据DL/T596-1996《电力设备预防性试验规程》2 二次回路的绝缘电阻1）1-3年2）大修后3）必要时3 交流耐压试验大修后4 二次回路交流耐压试验大修后5 电动、气动或液压操动机构线圈的最低动作电压大修后6 导电回路电阻测量大修后7 操动机构的动作情况大修后5、蓄电池直流屏（柜）试验项目、周期见表5表5 蓄电池直流屏（柜）试验项目、周期序号 项目周期 说明1蓄电池组容量测试1）1年2）必要时 依据DL/T596-1996《电力设备预防性试验规程》2蓄电池放电终止电压测试1）1年2）必要时3 各项保护检查1年4屏（柜）中控制母线和动力母线的绝缘电阻必要时6、橡塑绝缘电力电缆试验项目、周期见表6表6橡塑绝缘电力电缆试验项目、周期序号 项目 周期说明1电缆主绝缘绝缘电阻1）重要电缆：1年 2）一般电缆：a ）3.6/6KV 及以上3年b ）36./6KV 以下5年 依据DL/T596-1996《电力设备预防性试验规程》2电缆外护套绝缘电阻1）重要电缆：1年 2）一般电缆：a ）3.6/6KV 及以上3年b ）36./6KV 以下5年 3电缆内衬层绝缘电阻 1）重要电缆：1年2）一般电缆： a ）3.6/6KV 及以上3年b）36./6KV以下5年4 铜屏蔽层电阻和导体电阻比1）投运前2）重作终端或接头后3）内衬层破损进水后5 电缆主绝缘直流耐压试验重作终端或接头后6 交叉系统2-3年7、电流互感器试验项目、周期见表7表7电流互感器试验项目、周期序号项目周期说明1 绕组及末屏的绝缘电阻1）投运前2）1-3年3）大修后4）必要时序号项目周期说明2 Tgδ及电容量1）投运前2）1-3年3）大修后4）必要时依据DL/T596-1996《电力设备预防性试验规程》3 油中溶解气体色谱分析1）投运前2）1-3年（66KV以上）3）大修后4）必要时4 交流耐压试验1）投运前2）1-3年（20-35KV固体绝缘互感器）4）必要时5 局部放电测量1）大修后2）必要时6 密封检查1）大修后2）必要时7 一次绕组直流电阻测试1）大修后2）必要时8 绝缘油击穿电压1）大修后2）必要时8、电压互感器试验项目、周期见表8表8电压互感器试验项目、周期序号项目周期说明1 绝缘电阻1）1-3年2）大修后3）必要时依据DL/T596-1996《电力设备预防性试验规程》2 Tgδ（20KV及以上）1）绝缘绕组：a）1-3年b）大修后c）必要时2）66-220KV串级式电压互感器支架：1）投运前2）大修后3）必要时3 油中溶解气体色谱分析2）1-3年（66KV及以上）3）大修后4）必要时4 交流耐压试验1）3年（20KV及以下）2）大修后3）必要时序号项目周期说明5 局部放电测量1）投运前2）1-3年（20-35KV固体绝缘互感器）3）大修后4）必要时依据DL/T596-1996《电力设备预防性试验规程》6 空载电流测试1）大修后2）必要时7 密封检查1）大修后2）必要时8 铁芯夹紧螺栓（可接触到的）绝缘电阻大修时9 绝缘油击穿电压1）大修后2）必要时9、金属氧化物避雷器试验项目、周期见表9表9金属氧化物避雷器试验项目、周期序号项目周期说明1 绝缘电阻1）发电厂、变电所避雷器每年雷雨季节前依据DL/T596-1996《电力2 直流1mA电压（U1mA）及0.75U1mA下的泄漏电流1）发电厂、变电所避雷器每年雷雨季节前2）必要时3 运行电压下的交流泄漏电流1）新投运的110kv及以上者投运3个月后测量1次；以后每半年1次；运行1年后，每年雷雨季节前1次2）必要时4 工频参考电流下的工频参考电压必要时5 底座绝缘电阻1）发电厂、变电所避雷器每年雷雨季节前2）必要时6 检查放电计数器动作情况1）发电厂、变电所避雷器每年雷雨季节前2）必要时10、母线试验项目、周期见表10表10 母线试验项目、周期序号项目周期说明1 绝缘电阻1）1-3年2）大修后依据DL/T596-1996《电力设备预防性试验规程》2 交流耐压试验1）1-3年2）大修后11、二次回路试验项目、周期见表11表11二次回路试验项目、周期序号项目周期说明1 绝缘电阻1）大修时依据DL/T596-1996《电力2交流耐压试验1）大修时2）更换二次线时12、接地装置试验项目、周期见表12表12接地装置试验项目、周期序号 项目周期 说明1检查有效接地系统的电力设备接地引下线与接地网的连接情况不超过3年依据DL/T596-1996《电力设备预防性试验规程》2抽样开挖检查发电厂、变电所地中接地网的腐蚀情况1）本项目只限于已经运行10年以上（包括改造后重新运行达到这个年限）的接地网 2）以后的检查年限可根据前次开挖检查的结果自行决定13、安全工器具试验项目、周期见表13表13安全工器具试验项目、周期序号 项目周期 说明验电器起动电压试验1年 依据DL/T596-1996《电力设备预防性试验规程》工频耐压试验1年 绝缘杆 工频耐压试验 1年绝缘靴 工频耐压试验 半年 绝缘手套工频耐压试验 半年 安全帽冲击性试验按规定期限 耐穿刺性能试验按规定期限电力设备预防性试验规程DL/T596-1996呼和浩特市瑞凯供电设备安装有限公司检修维护分公司呼和浩特市瑞凯供电设备安装有限公司检修维护分公司专业文档供参考，如有帮助请下载。
