MCS-51汇编语言指令集

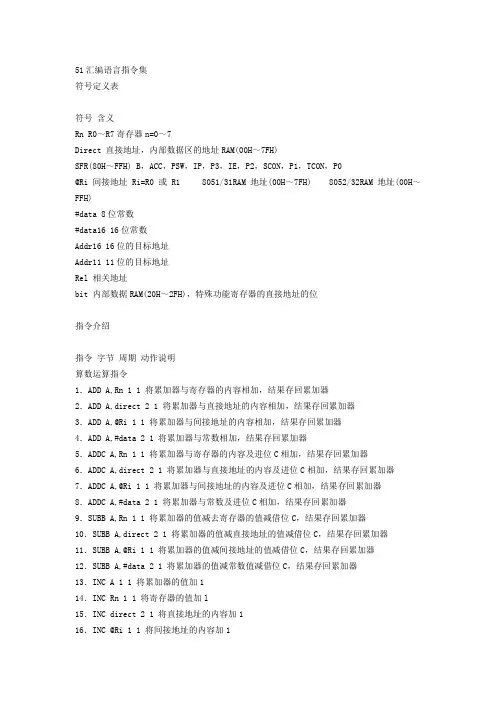

51汇编语言指令集符号定义表符号含义Rn R0～R7寄存器n=0～7Direct 直接地址，内部数据区的地址RAM(00H～7FH)SFR(80H～FFH) B，ACC，PSW，IP，P3，IE，P2，SCON，P1，TCON，P0@Ri 间接地址Ri=R0或R1 8051/31RAM地址(00H～7FH) 8052/32RAM地址(00H～FFH) #data 8位常数#data16 16位常数Addr16 16位的目标地址Addr11 11位的目标地址Rel 相关地址bit 内部数据RAM(20H～2FH)，特殊功能寄存器的直接地址的位指令介绍指令字节周期动作说明算数运算指令1．ADD A,Rn 1 1 将累加器与寄存器的内容相加，结果存回累加器2．ADD A,direct 2 1 将累加器与直接地址的内容相加，结果存回累加器3．ADD A,@Ri 1 1 将累加器与间接地址的内容相加，结果存回累加器4．ADD A,#data 2 1 将累加器与常数相加，结果存回累加器5．ADDC A,Rn 1 1 将累加器与寄存器的内容及进位C相加，结果存回累加器6．ADDC A,direct 2 1 将累加器与直接地址的内容及进位C相加，结果存回累加器7．ADDC A,@Ri 1 1 将累加器与间接地址的内容及进位C相加，结果存回累加器8．ADDC A,#data 2 1 将累加器与常数及进位C相加，结果存回累加器9．SUBB A,Rn 1 1 将累加器的值减去寄存器的值减借位C，结果存回累加器10．SUBB A,direct 2 1 将累加器的值减直接地址的值减借位C，结果存回累加器11．SUBB A,@Ri 1 1 将累加器的值减间接地址的值减借位C，结果存回累加器12．SUBB A,#data 2 1 将累加器的值减常数值减借位C，结果存回累加器13．INC A 1 1 将累加器的值加114．INC Rn 1 1 将寄存器的值加l15．INC direct 2 1 将直接地址的内容加116．INC @Ri 1 1 将间接地址的内容加117．INC DPTR 1 1 数据指针寄存器值加1说明：将16位的DPTR加1，当DPTR的低字节(DPL)从FFH溢出至00H时，会使高字节(DPH)加1，不影响任何标志位18．DEC A 1 1 将累加器的值减119．DEC Rn 1 1 将寄存器的值减120．DEC direct 2 1 将直接地址的内容减121．DEC @Ri 1 1 将间接地址的内容减122．MUL AB 1 4 将累加器的值与B寄存器的值相乘，乘积的低位字节存回累加器，高位字节存回B寄存器说明：将累加器A和寄存器B内的无符号整数相乘，产生16位的积，低位字节存入A，高位字节存入B寄存器。

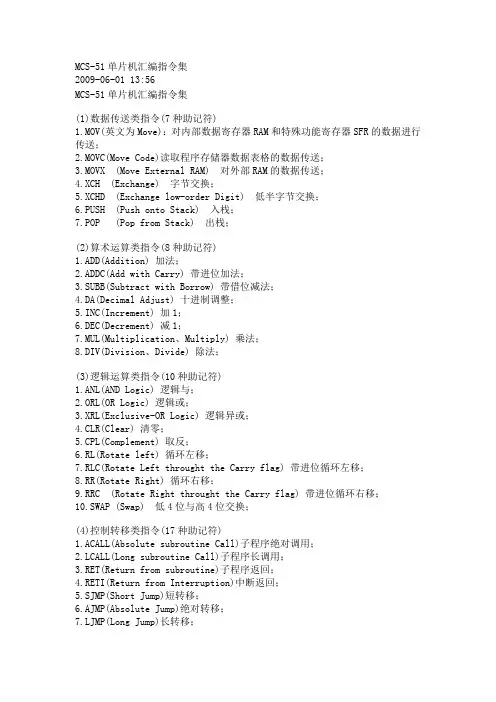

MCS-51单片机汇编指令集2009-06-01 13:56MCS-51单片机汇编指令集(1)数据传送类指令(7种助记符)1.MOV(英文为Move)：对内部数据寄存器RAM和特殊功能寄存器SFR的数据进行传送；2.MOVC(Move Code)读取程序存储器数据表格的数据传送；3.MOVX (Move External RAM) 对外部RAM的数据传送；4.XCH (Exchange) 字节交换；5.XCHD (Exchange low-order Digit) 低半字节交换；6.PUSH (Push onto Stack) 入栈；7.POP (Pop from Stack) 出栈；(2)算术运算类指令(8种助记符)1.ADD(Addition) 加法；2.ADDC(Add with Carry) 带进位加法；3.SUBB(Subtract with Borrow) 带借位减法；4.DA(Decimal Adjust) 十进制调整；5.INC(Increment) 加1；6.DEC(Decrement) 减1；7.MUL(Multiplication、Multiply) 乘法；8.DIV(Division、Divide) 除法；(3)逻辑运算类指令(10种助记符)1.ANL(AND Logic) 逻辑与；2.ORL(OR Logic) 逻辑或；3.XRL(Exclusive-OR Logic) 逻辑异或；4.CLR(Clear) 清零；5.CPL(Complement) 取反；6.RL(Rotate left) 循环左移；7.RLC(Rotate Left throught the Carry flag) 带进位循环左移；8.RR(Rotate Right) 循环右移；9.RRC (Rotate Right throught the Carry flag) 带进位循环右移；10.SWAP (Swap) 低4位与高4位交换；(4)控制转移类指令(17种助记符)1.ACALL(Absolute subroutine Call)子程序绝对调用；2.LCALL(Long subroutine Call)子程序长调用；3.RET(Return from subroutine)子程序返回；4.RETI(Return from Interruption)中断返回；5.SJMP(Short Jump)短转移；6.AJMP(Absolute Jump)绝对转移；7.LJMP(Long Jump)长转移；8C.JNE (Compare Jump if Not Equal)比较不相等则转移；9D.JNZ (Decrement Jump if Not Zero)减1后不为0则转移；10.JZ (Jump if Zero)结果为0则转移；11.JNZ (Jump if Not Zero) 结果不为0则转移；12.JC (Jump if the Carry flag is set)有进位则转移；13.JNC (Jump if Not Carry)无进位则转移；14.JB (Jump if the Bit is set)位为1则转移；15.JNB (Jump if the Bit is Not set) 位为0则转移；16.JBC(Jump if the Bit is set and Clear the bit) 位为1则转移，并清除该位；17.NOP (No Operation) 空操作；(5)位操作指令(1种助记符)1.SETB(Set Bit) 位置1。

MCS-51单片机汇编指令详解以累加器为目的操作数的指令MOV A，RnMOV A，directMOV A，@RiMOV A，#data第一条指令中，Rn代表的是R0-R7。

第二条指令中，direct就是指的直接地址，而第三条指令中，就是我们刚才讲过的。

第四条指令是将立即数data送到A中。

下面我们通过一些例子加以说明：MOV A，R1 ；将工作寄存器R1中的值送入A，R1中的值保持不变。

MOV A,30H ；将内存30H单元中的值送入A，30H单元中的值保持不变。

MOV A,@R1 ；先看R1中是什么值，把这个值作为地址，并将这个地址单元中的值送入A中。

如执行命令前R1中的值为20H，则是将20H单元中的值送入A中。

MOV A,#34H ；将立即数34H送入A中，执行完本条指令后，A中的值是3 4H。

以寄存器Rn为目的操作的指令MOV Rn,AMOV Rn,directMOV Rn,#data这组指令功能是把源地址单元中的内容送入工作寄存器，源操作数不变。

以直接地址为目的操作数的指令MOV direct,A 例： MOV 20H,AMOV direct,Rn MOV 20H,R1MOV direct1,direct2 MOV 20H,30HMOV direct,@Ri MOV 20H,@R1MOV direct,#data MOV 20H,#34H以间接地址为目的操作数的指令MOV @Ri,A 例：MOV @R0,AMOV @Ri,direct MOV @R1,20HMOV @Ri,#data MOV @R0,#34H十六位数的传递指令MOV DPTR，#data168051是一种8位机，这是唯一的一条16位立即数传递指令，其功能是将一个16位的立即数送入DPTR中去。

其中高8位送入 DPH（083H），低8位送入DPL(082H)。

例：MOV DPTR，#1234H，则执行完了之后DPH中的值为12H，DPL中的值为34H。

MCS51单片机指令系统与汇编语言程序设计MCS-51是一种非常常见的8位单片机系列，该系列包括了多种型号的单片机，如Intel 8051、8031、8052等。

MCS-51单片机指令系统是一组用于驱动该系列单片机的指令集，汇编语言程序设计是利用这些指令来编写程序。

MCS-51单片机指令系统包含了多种指令，可以执行诸如数据传输、算术逻辑运算、控制和数据访问等功能。

这些指令通过各种不同的寻址模式来操作数据，包括立即寻址、寄存器寻址、直接寻址、间接寻址和寄存器间接寻址等。

不同的寻址模式和指令组合可以实现不同的功能。

汇编语言程序设计通过将人类可读的汇编指令翻译成机器可执行的二进制指令来编写程序。

在MCS-51单片机中，汇编指令由操作码和操作数组成。

操作码指定了所执行的操作，如数据传输、算术运算或控制指令。

操作数则指定了指令要操作的数据。

下面以一个简单的例子来说明MCS-51单片机指令系统和汇编语言程序设计的基本原理。

假设我们要编写一个程序，将两个寄存器中的数据相加，并将结果存储到第三个寄存器中。

首先，我们需要将第一个寄存器的值加载到累加器A中，这可以通过MOV指令实现。

MOV指令的操作码为01，操作数为两个寄存器的地址。

例如，MOVA,R0将R0的值加载到A中。

接下来，我们需要将第二个寄存器的值加载到B寄存器中，同样可以使用MOV指令。

MOVB,R1将R1的值加载到B中。

然后，我们可以使用ADD指令将A和B中的值相加，并将结果存储到A中。

ADD指令的操作码为04，操作数为A的地址。

例如，ADDA将累加器中的值与A寄存器中的值相加，并将结果存储到A中。

最后，我们可以使用MOV指令将A中的结果移动到第三个寄存器中，例如，MOVR2,A将A的值移动到R2中。

通过组合使用这些指令，我们可以实现将两个寄存器中的值相加并存储到第三个寄存器中的功能。

总结来说，MCS-51单片机指令系统和汇编语言程序设计是一种用于编程控制该系列单片机的方式。

51单片机汇编语言指令教程汇集1.MOV指令：MOV指令用于将一个值从一个寄存器或内存位置复制到另一个寄存器或内存位置。

例如，MOVA,将常数10复制到累加器A中。

2.ADD指令：ADD指令用于将两个操作数相加，并将结果保存在目标操作数中。

例如，ADDA,B将寄存器B的值与累加器A的值相加，并将结果保存在累加器A中。

3.SUB指令：SUB指令用于将源操作数减去目标操作数，并将结果保存在目标操作数中。

例如，SUBA,B将寄存器B的值减去累加器A的值，并将结果保存在累加器A中。

4.INC指令：INC指令用于将指定的操作数加1、例如，INCA将累加器A的值加15.DEC指令：DEC指令用于将指定的操作数减1、例如，DECA将累加器A的值减16.JMP指令：JMP指令用于无条件地跳转到指定的地址。

例如，JMP1000h将跳转到地址1000h处执行指令。

9. ACALL指令：ACALL指令用于调用一个子程序，其地址由指令给出，子程序结束后返回到调用指令的下一条指令。

例如，ACALL Subroutine将调用一个名为Subroutine的子程序。

10.RET指令：RET指令用于从子程序返回到调用指令的下一条指令。

例如，RET将从子程序返回。

11.NOP指令：NOP指令用于空操作，即不执行任何操作。

它通常用于延时或填充空白。

以上是一些常用的51单片机汇编语言指令，这些指令可以用于控制I/O口、进行算术运算、执行跳转和调用子程序等。

学习并熟练掌握这些指令，对于编写高效的51单片机汇编程序非常重要。

希望本文提供的51单片机汇编语言指令教程能够帮助你入门和掌握51单片机汇编语言的基本知识。

如果你想深入学习51单片机汇编语言，建议参考相关的教材或在线资源，进行更加系统和全面的学习。

以下是一些常见的51单片机（如8051系列）的汇编指令：
1. 数据传送指令：
- MOV：将一个数据或寄存器的值移动到另一个寄存器或存储器位置。

- MOVC：将数据从外部代码存储器复制到累加器或寄存器。

2. 算术运算指令：
- ADD：将累加器与另一个寄存器或存储器中的值相加。

- SUB：从累加器中减去另一个寄存器或存储器中的值。

- INC：将累加器或寄存器的值加1。

- DEC：将累加器或寄存器的值减1。

3. 逻辑运算指令：
- ANL：对累加器和另一个寄存器或存储器中的值进行逻辑与操作。

- ORL：对累加器和另一个寄存器或存储器中的值进行逻辑或操作。

- XRL：对累加器和另一个寄存器或存储器中的值进行逻辑异或操作。

- CPL：对累加器或寄存器中的值进行按位取反操作。

4. 条件分支指令：
- CJNE：比较两个值，并在不相等时跳转到指定的地址。

- DJNZ：递减累加器或寄存器，并在结果不为零时跳转到指定的地址。

5. 跳转指令：
- JMP：无条件跳转到指定的地址。

- SJMP：短跳转，跳转到相对于当前地址的指定偏移量。

- AJMP：绝对跳转，跳转到指定的地址。

- LCALL：长调用，将当前地址入栈并跳转到指定的子程序地址。

6. 位操作指令：
- SETB：将某个位设置为1。

- CLR：将某个位清零。

- JB：如果某个位为1，则跳转到指定地址。

- JNB：如果某个位为0，则跳转到指定地址。

一个单片机所需执行指令的集合即为单片机的指令系统。

单片机使用的机器语言、汇编语言及高级语言，但不管使用是何种语言，最终还是要“翻译”成为机器码，单片机才能执行之。

现在有很多半导体厂商都推出了自己的单片机，单片机种类繁多，品种数不胜数，值得注意的是不同的单片机它们的指令系统不一定相同，或不完全相同。

但不管是使用机器语言、汇编语言还是高级语言都是使用指令编写程序的。

所谓机器语言即指令的二进制编码，而汇编语言则是指令的表示符号。

在指令的表达式上也不会直接使用二进制机器码，最常用的是十六进制的形式。

但单片机并不能直接执行汇编语言和高级语言，都必须通过汇编器“翻译”成为二进制机器码方能执行，但如果直接使用二进制来编写程序，那将十分不便，也很难记忆和识别，不易编写、难于辨读，极易出错，同时出错了也相当难查找。

所以现在基本上都不会直接使用机器语言来编写单片机的程序。

最好的办法就是使用易于阅读和辨认的指令符号来代替机器码，我们常称这些符号为助记符，用助记符的形式表示的单片机指令就是汇编语言，为便于记忆和阅读，助记符号通常都使用易于理解的英文单词和拼音字母来表示。

每种单片机都有自己独特的指令系统，那么指令系统是开发和生产厂商定义的，如要使用其单片机，用户就必须理解和遵循这些指令标准，要掌握某种（类）单片机，指令系统的学习是必须的。

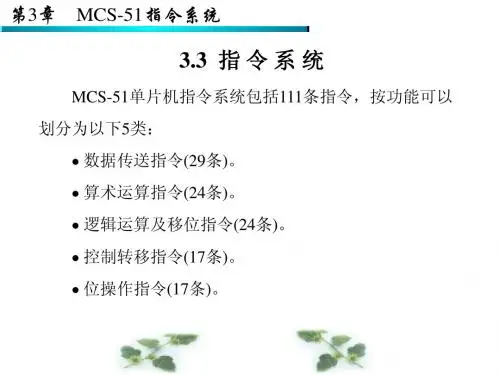

MCS-51共有111条指令，可分为5类：[1].数据传送类指令（共29条）[2].算数运算类指令（共24条）[3].逻辑运算及移位类指令（共24条）[4].控制转移类指令（共17条）[5].布尔变量操作类指令（共17条）一些特殊符号的意义在介绍指令系统前，我们先了解一些特殊符号的意义，这对今后程序的编写都是相当有用的。

Rn——当前选中的寄存器区的8个工作寄存器R0—R7（n=0-7）。

Ri——当前选中的寄存器区中可作为地址寄存器的两个寄存器R0和R1（i=0,1）direct—内部数据存储单元的8位地址。

MCS-51系列单片机指令以A开头的指令有18条,分别为:ACALL addr11ADD A,RnADD A,directADD A,@RiADD A,#dataADDC A,RnADDC A,directADDC A,@RiADDC A,#dataAJMP addr11ANL A,RnANL A,directANL A,@RiANL A,#dataANL direct,AANL direct,#dataANL C,bitANL C,/bit1、ACALL addr11指令名称:绝对调用指令指令代码:{A10,A9,A8,10001},A[7:0]指令功能:构造目的地址,进行子程序调用。

其方法是以指令提供的11位地址(al0~a0),取代PC的低11位,PC的高5位不变。

操作内容:PC←(PC)+2SP←(SP)+1(SP)←(PC)7~0SP←(SP)+1(SP)←(PC)15~8PC10~0←addrl0~0字节数: 2机器周期:2使用说明:由于指令只给出子程序入口地址的低11位,因此调用范围是2KB。

2、ADD A,Rn指令名称:寄存器加法指令指令代码:28H~2FH指令功能:累加器内容与寄存器内容相加操作内容:A←(A)+(Rn), n＝0~7字节数: 1机器周期；1影响标志位:C,AC,OV3、ADD A,direct指令名称:直接寻址加法指令指令代码:25H指令功能:累加器内容与内部RAM单元或专用寄存器内容相加操作内容:A←(A)+(direct)字节数: 2机器周期:1影响标志位:C,AC,OV4、ADD A,@Ri指令名称:间接寻址加法指令指令代码:26H~27H指令功能:累加器内容与内部RAM低128单元内容相加操作内容:A←(A)+((Ri)), i＝0,1字节数: 1机器周期:1影响标志位:C,AC,OV5、ADD A,#data指令名称:立即数加法指令指令代码:24H指令功能:累加器内容与立即数相加操作内容:A←(A)+data字节数: 2机器周期:1影响标志位:C,AC,OV6、ADDC A,Rn指令名称:寄存器带进位加法指令指令代码:38H~3FH指令功能:累加器内容、寄存器内容和进位位相加操作内容:A←(A)+(Rn)+(C), n＝0~7字节数: 1机器周期:1影响标志位:C,AC,OV7、ADDC A,direct指令名称:直接寻址带进位加法指令指令代码:35H指令功能:累加器内容、内部RAM低128单元或专用寄存器内容与进位位加操作内容:A←(A)+(direct)+(C)字节数: 2机器周期:1影响标志位:C,AC,OV8、ADDC A,@Ri指令名称:间接寻址带进位加法指令指令代码:36H~37H指令功能:累加器内容、内部RAM低128单元内容及进位位相加操作内容:A←(A)+((Ri))+(C), i＝0,1字节数: 1机器周期:1影响标志位:C,AC,OV9、ADDC A,#data指令名称:立即数带进位加法指令指令代码:34H指令功能:累加器内容、立即数及进位位相加操作内容:A←(A)+data+(C)字节数: 2机器周期:1影响标志位:C,AC,OV10、AJMP addr11指令名称:绝对转移指令指令代码:{A10,A9,A8,00001},A[7:0]指令功能:构造目的地址,实现程序转移。

51单片机汇编指令集一、数据传送类指令（7种助记符）MOV（英文为Move）：对内部数据寄存器RAM和特殊功能寄存器SFR的数据进行传送；MOVC（Move Code）读取程序存储器数据表格的数据传送；MOVX (Move External RAM) 对外部RAM的数据传送；XCH (Exchange) 字节交换；XCHD (Exchange low-order Digit) 低半字节交换；PUSH (Push onto Stack) 入栈；POP (Pop from Stack) 出栈；二、算术运算类指令（8种助记符）ADD(Addition) 加法；ADDC(Add with Carry) 带进位加法；SUBB(Subtract with Borrow) 带借位减法；DA(Decimal Adjust) 十进制调整；INC(Increment) 加1；DEC(Decrement) 减1；MUL(Multiplication、Multiply) 乘法；DIV(Division、Divide) 除法；三、逻辑运算类指令（10种助记符）ANL(AND Logic) 逻辑与；ORL(OR Logic) 逻辑或；XRL(Exclusive-OR Logic) 逻辑异或；CLR(Clear) 清零；CPL(Complement) 取反；RL(Rotate left) 循环左移；RLC(Rotate Left throught the Carry flag) 带进位循环左移；RR(Rotate Right) 循环右移；RRC (Rotate Right throught the Carry flag) 带进位循环右移；SWAP (Swap) 低4位与高4位交换；四、控制转移类指令（17种助记符）ACALL（Absolute subroutine Call）子程序绝对调用；LCALL（Long subroutine Call）子程序长调用；RET（Return from subroutine）子程序返回；RETI（Return from Interruption）中断返回；SJMP（Short Jump）短转移；AJMP（Absolute Jump）绝对转移；LJMP（Long Jump）长转移；CJNE (Compare Jump if Not Equal)比较不相等则转移；DJNZ (Decrement Jump if Not Zero)减１后不为０则转移；JZ (Jump if Zero)结果为０则转移；JNZ (Jump if Not Zero) 结果不为０则转移；JC (Jump if the Carry flag is set)有进位则转移；JNC (Jump if Not Carry)无进位则转移；JB (Jump if the Bit is set)位为１则转移；JNB (Jump if the Bit is Not set) 位为０则转移；JBC(Jump if the Bit is set and Clear the bit) 位为１则转移，并清除该位；NOP (No Operation) 空操作；五、位操作指令（1种助记符）CLR 位清零；SETB(Set Bit) 位置１。
