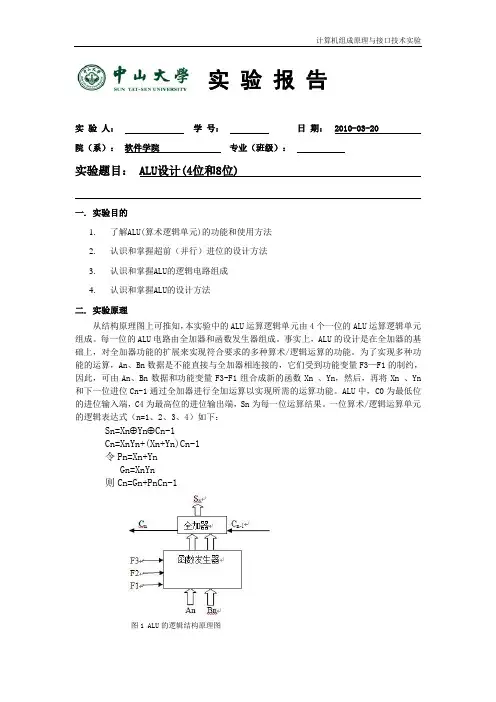

计算机组成原理与接口技术实验

实 验 报 告

实 验 人： 学 号： 日 期： 2010-03-20

院（系）： 软件学院 专业（班级）：

实验题目： ALU设计(4位和8位)

一. 实验目的

1. 了解ALU(算术逻辑单元)的功能和使用方法

2. 认识和掌握超前（并行）进位的设计方法

3. 认识和掌握ALU的逻辑电路组成

4. 认识和掌握ALU的设计方法

二. 实验原理

从结构原理图上可推知，本实验中的ALU运算逻辑单元由4个一位的ALU运算逻辑单元组成。每一位的ALU电路由全加器和函数发生器组成。事实上，ALU的设计是在全加器的基础上，对全加器功能的扩展来实现符合要求的多种算术/逻辑运算的功能。为了实现多种功能的运算，An、Bn数据是不能直接与全加器相连接的，它们受到功能变量F3—F1的制约，因此，可由An、Bn数据和功能变量F3-F1组合成新的函数Xn 、Yn，然后，再将Xn 、Yn和下一位进位Cn-1通过全加器进行全加运算以实现所需的运算功能。ALU中，C0为最低位的进位输入端，C4为最高位的进位输出端，Sn为每一位运算结果。一位算术/逻辑运算单元的逻辑表达式（n=1、2、3、4）如下：

Sn=XnYnCn-1

Cn=XnYn+(Xn+Yn)Cn-1

令Pn=Xn+Yn

Gn=XnYn

则Cn=Gn+PnCn-1

图1 ALU的逻辑结构原理图 计算机组成原理与接口技术实验

实验要求进位位采用超前（先行、并行）进位实现。超前进位电路同时形成各位进位，因此实现快速进位，达到快速加法的目的。这种加法器称为超前进位加法器。

各超前（先行）进位位的形成根据表达式Cn=XnYn+(Xn+Yn)Cn-1来确定，其中n=1、2、3、4。后产生的进位与前进位有关，最终每个进位也只和Xn、Yn、C0有关，而Xn、Yn又是An、Bn的函数，如：

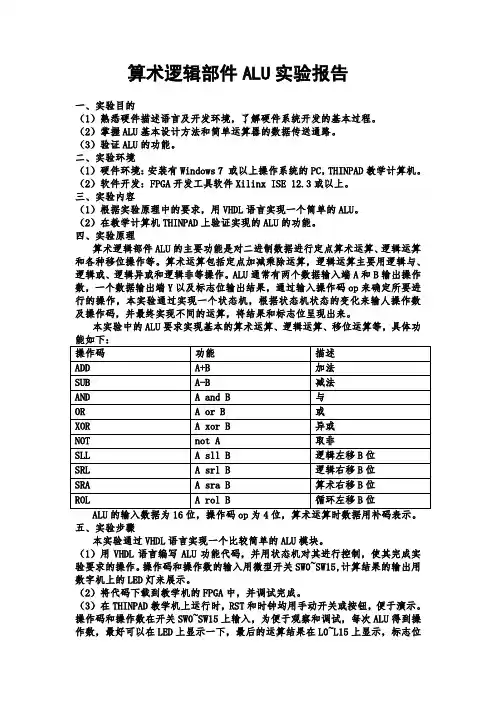

算术逻辑部件ALU实验报告

一、实验目的

（1）熟悉硬件描述语言及开发环境，了解硬件系统开发的基本过程。

（2）掌握ALU基本设计方法和简单运算器的数据传送通路。

（3）验证ALU的功能。

二、实验环境

（1）硬件环境：安装有Windows 7 或以上操作系统的PC，THINPAD教学计算机。

（2）软件开发：FPGA开发工具软件Xilinx ISE 12.3或以上。

三、实验内容

（1）根据实验原理中的要求，用VHDL语言实现一个简单的ALU。

（2）在教学计算机THINPAD上验证实现的ALU的功能。

四、实验原理

算术逻辑部件ALU的主要功能是对二进制数据进行定点算术运算、逻辑运算和各种移位操作等。算术运算包括定点加减乘除运算，逻辑运算主要用逻辑与、逻辑或、逻辑异或和逻辑非等操作。ALU通常有两个数据输入端A和B输出操作数，一个数据输出端Y以及标志位输出结果，通过输入操作码op来确定所要进行的操作，本实验通过实现一个状态机，根据状态机状态的变化来输人操作数及操作码，并最终实现不同的运算，将结果和标志位呈现出来。

本实验中的ALU要求实现基本的算术运算、逻辑运算、移位运算等，具体功能如下：

操作码 功能 描述

ADD A+B 加法

SUB A-B 减法

AND A and B 与

OR A or B 或

XOR A xor B 异或

NOT not A 取非

SLL A sll B 逻辑左移B位

SRL A srl B 逻辑右移B位

SRA A sra B 算术右移B位

ROL A rol B 循环左移B位

ALU的输入数据为16位，操作码op为4位，算术运算时数据用补码表示。

五、实验步骤

本实验通过VHDL语言实现一个比较简单的ALU模块。

（1）用VHDL语言编写ALU功能代码，并用状态机对其进行控制，使其完成实验要求的操作。操作码和操作数的输入用微型开关SW0~SW15,计算结果的输出用数字机上的LED灯来展示。

南通大学计算机科学与技术学院上机实验报告

课程名称：计算机组成原理实验 年级： 上机日期：

姓名： 学号： 班级：

实验名称：ALU实验 教师： 成绩：

一、目的及要求

1、设计一位全加器，并进行封装；

2、用封装好的一位全加器做位扩展，实现8位串行进位加法器；

3、8位加法器要求具备加减功能和溢出判断能力；

4、设计波形文件，进行仿真；

4、完成该实验的实验报告。

二、环境（软、硬件平台）

软件：Quartus 2.0

硬件：pc机

三、内容及步骤（包括程序流程及说明）

1、一位全加器真值表

输入 输出

Ai Bi Ci Si Ci1

0 0 0

0 0 1

0 1 0

0 1 1

1 0 0

1 0 1

1 1 0

1 1 1 0 0

1 0

1 0

0 1

1 0

0 1

0 1

1 1

Si＝Ai⊕Bi⊕Ci

Ci1＝AiBi＋BiCi＋CiAi＝AiBi＋﹙Ai⊕Bi﹚Ci

.

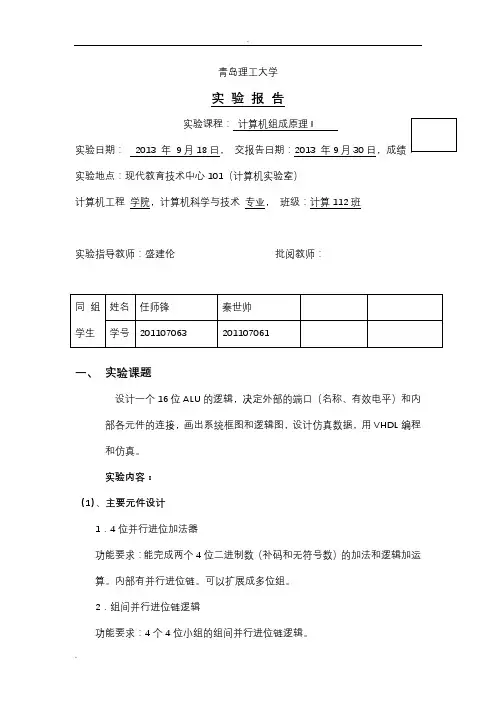

. 青岛理工大学

实 验 报 告

实验课程： 计算机组成原理I

实验日期： 2013 年 9月18日， 交报告日期：2013 年9月30日，成绩：

实验地点：现代教育技术中心101（计算机实验室）

计算机工程 学院，计算机科学与技术 专业， 班级：计算112班

实验指导教师：盛建伦 批阅教师：

同组学生 姓名 任师锋 秦世帅

学号 201107063 201107061

一、 实验课题

设计一个16位ALU的逻辑，决定外部的端口（名称、有效电平）和内部各元件的连接，画出系统框图和逻辑图，设计仿真数据，用VHDL编程和仿真。

实验内容：

（1）、主要元件设计

1．4位并行进位加法器

功能要求：能完成两个4位二进制数（补码和无符号数）的加法和逻辑加运算。内部有并行进位链。可以扩展成多位组。

2．组间并行进位链逻辑

功能要求：4个4位小组的组间并行进位链逻辑。 .

. 将组间并行进位链逻辑与4个4位超前进位加法器连接可以构成16位

进位加法器。可参考74182的逻辑函数。

3．函数发生器

功能要求：能把输入的两个16位二进制数进行变换，与后面的16位超前进

加法器配合完成两个16位二进制数（补码和无符号数）的8种算术运算（有

些运算考虑低位来的进位）和8种逻辑运算。

提示：ALU的功能参考数字逻辑课程的“多功能加法器”实验

（2）、顶层设计

用层次结构设计的方法设计一个16位ALU。内部包括4个4位并行进位加

法器、组间并行进位链、16位函数发生器等。

功能要求：能完成两个16位二进制数以及低位来的进位的8种算术运算和8种逻辑运算。可参考74181

（3）、仿真

设计仿真波形数据，要考虑到所有可能的情况。在实验报告中必须清楚写明

仿真波形数据是怎样设计的。

二、逻辑设计
