消防联动调试配合方案

消防联动系统调试方案

消防联动控制设备安装完成后，先由相关施工单位进行测试及运行，运行正常后与消防报警联动主机相连接，当接线核查准确无误后，分系统进行联动调试：

1消防栓系统的联动调试

逐层逐个试验消火栓按钮，消防泵均能正常起动，同时在消控中心主机让显示报警消火栓地址编码及消防泵运行状态。

当有报警点（烟感、温感）报警及手动报警按钮动作时，启动消防泵，同时在消控中心主机显示报警点、手动报警按钮地址编码及消防泵运行状态。

当消防泵启动时，水泵出水压力应达到设计及规范要求；屋面试火栓处水压达到规范要求。

2喷淋系统的联动调试

逐层在喷淋管网末端试水，每层水流指示器报警、湿式报警压力开关动作，喷淋泵能正常启动，同时在消控中心主机显示水流指示器、湿式报警压力开关、地址编码及喷淋泵运行状态。湿式报警阀警铃能及时报警。

当喷淋泵启动时，水泵测水压力达到设计及规范要求；管网最不利点处压力达到0.005Mpa要求。调试结束后及时关闭湿式报警阀处的试水阀。

3防排烟系统的联动调试

当有报警点及手动报警按钮，启动正压送风机、排烟风机，停止有关部位的空调送风，打开相关层正压送风口及排烟口，同时消控中心显示报警点地址编码、正压送风机、排烟风机的运行状态，显示打开的正压送风口和排烟口的地址编码。关闭正压送风机和排烟风机前的防火阀时，正坟送风机、排烟风机停止运行。消控中心显示关闭的防火阀地址编码，正压送风、排烟风机的运行情况。

4火灾事故广播、警铃的联动调试

当有报警点及手动报警按钮报警，启动本层及上下层警铃、广播并发生报警。

5其它联动系统的调试

当电梯前室报警点及手动报警按钮报警，强制电梯迫降至首层，在消控中心显示报警点、手动报警按钮地址编码，接受电梯迫降的反馈信号。

当报警点及手动报警按钮报警，切断非消防电源，在消控中心显示报警点、手动报警按钮地址编码及非消防的动作情况。

当防火卷帘旁的火灾探测器组报警时，防火卷帘动作在消控中心显示报警点的地址编码及防火卷帘的动作情况。

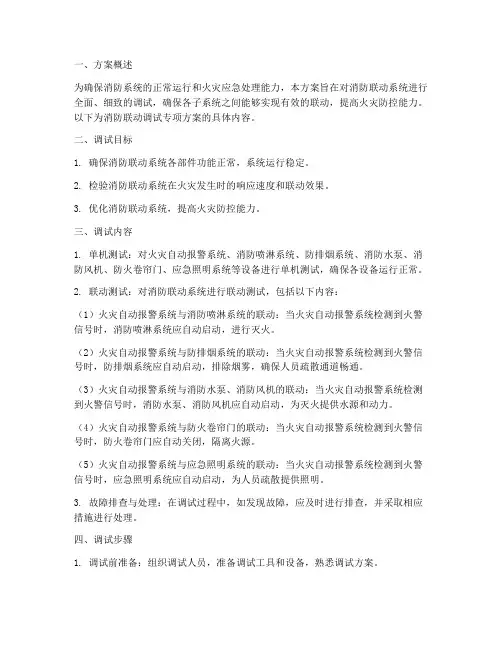

一、方案概述

为确保消防系统的正常运行和火灾应急处理能力，本方案旨在对消防联动系统进行全面、细致的调试，确保各子系统之间能够实现有效的联动，提高火灾防控能力。以下为消防联动调试专项方案的具体内容。

二、调试目标

1. 确保消防联动系统各部件功能正常，系统运行稳定。

2. 检验消防联动系统在火灾发生时的响应速度和联动效果。

3. 优化消防联动系统，提高火灾防控能力。

三、调试内容

1. 单机测试：对火灾自动报警系统、消防喷淋系统、防排烟系统、消防水泵、消防风机、防火卷帘门、应急照明系统等设备进行单机测试，确保各设备运行正常。

2. 联动测试：对消防联动系统进行联动测试，包括以下内容：

（1）火灾自动报警系统与消防喷淋系统的联动：当火灾自动报警系统检测到火警信号时，消防喷淋系统应自动启动，进行灭火。

（2）火灾自动报警系统与防排烟系统的联动：当火灾自动报警系统检测到火警信号时，防排烟系统应自动启动，排除烟雾，确保人员疏散通道畅通。

（3）火灾自动报警系统与消防水泵、消防风机的联动：当火灾自动报警系统检测到火警信号时，消防水泵、消防风机应自动启动，为灭火提供水源和动力。

（4）火灾自动报警系统与防火卷帘门的联动：当火灾自动报警系统检测到火警信号时，防火卷帘门应自动关闭，隔离火源。

（5）火灾自动报警系统与应急照明系统的联动：当火灾自动报警系统检测到火警信号时，应急照明系统应自动启动，为人员疏散提供照明。

3. 故障排查与处理：在调试过程中，如发现故障，应及时进行排查，并采取相应措施进行处理。

四、调试步骤

1. 调试前准备：组织调试人员，准备调试工具和设备，熟悉调试方案。 2. 单机测试：对消防联动系统各设备进行单机测试，确保各设备运行正常。

3. 联动测试：按照调试内容，对消防联动系统进行联动测试。

4. 故障排查与处理：在调试过程中，如发现故障，应及时进行排查，并采取相应措施进行处理。

5. 调试报告：调试完成后，编写调试报告，总结调试过程和结果。

东莞长安万达广场

DONGGUAN CHANG AN WANDA PLAZA

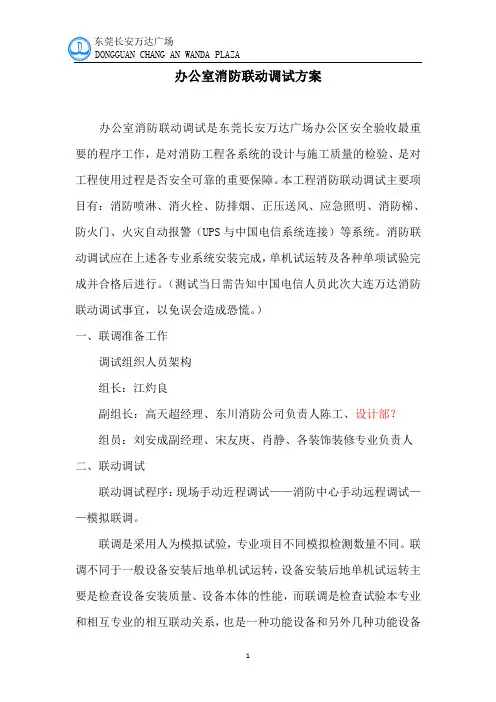

1 办公室消防联动调试方案

办公室消防联动调试是东莞长安万达广场办公区安全验收最重要的程序工作，是对消防工程各系统的设计与施工质量的检验、是对工程使用过程是否安全可靠的重要保障。本工程消防联动调试主要项目有：消防喷淋、消火栓、防排烟、正压送风、应急照明、消防梯、防火门、火灾自动报警（UPS与中国电信系统连接）等系统。消防联动调试应在上述各专业系统安装完成，单机试运转及各种单项试验完成并合格后进行。（测试当日需告知中国电信人员此次大连万达消防联动调试事宜，以免误会造成恐慌。）

一、联调准备工作

调试组织人员架构

组长：江灼良

副组长：高天超经理、东川消防公司负责人陈工、设计部？

组员：刘安成副经理、宋友庚、肖静、各装饰装修专业负责人

二、联动调试

联动调试程序：现场手动近程调试——消防中心手动远程调试——模拟联调。

联调是采用人为模拟试验，专业项目不同模拟检测数量不同。联调不同于一般设备安装后地单机试运转，设备安装后地单机试运转主要是检查设备安装质量、设备本体的性能，而联调是检查试验本专业和相互专业的相互联动关系，也是一种功能设备和另外几种功能设备东莞长安万达广场

DONGGUAN CHANG AN WANDA PLAZA

2 相互制约动作的调试，最后达到自动灭火和减灾、救生的目的。本工程消防联动调试的方法和步骤如下：

1、消防喷淋系统

消防喷淋系统联调主要分喷淋调试、报警阀调试、联动调试三步进行。

（1）湿式报警阀调试

调试时在每个湿式报警阀试水装置处放水，报警阀应及时动作；水力警铃同时发出报警信号，压力开关接通电路报警，喷淋泵自动启动。

（2）联调

喷淋系统的联调不是将喷洒头模拟火灾爆破，水流指示器输出报警电信号接通电路报警，从而启动喷淋泵，而是在水流指示器末端试验装置处放水，试验水量相当于一个喷洒头爆破时的水量，使水流指示器输出报警电信号接通电路报警，启动喷淋水泵。

5.1 消防联动系统调试

消防联动控制设备安装完成后，先由相关施工单位进行测试及运行，运行正常后与消防报警联动主机相连接，当接线核查准确无误后，分系统进行联动调试。消防联动控制器能按设定的控制逻辑向各相关的受控设备发出联动控制信号，并接受相关设备的联动反馈信号。消防联动控制器的电压控制输出 采用直流24V，各受控设备接口的特性参数应与消防联动控制器发出的联动控制信号相匹配。消防水泵、防烟和排烟风机的控制设备除采用联动控制方式外，还应在消防控制室设置手动直接控制装置。需要火灾自动报警系统联动控制的消防设备，其联动触发信号应采用两个独立的报警触发装置报 警信号的“与”逻辑组合。

5.4.1消防栓系统的联动调试

5.4.1.1联动控制方式:由消火栓系统出水干管上设置的低压压力开关、高位消防水箱出水管上设置的流量开关或报警阀压力开关等信号作为触发信号，直接控制启动消火栓泵，联动控制不受消防联动控制器处于自动或手动状态影响。消火栓按钮的动作信号作为报警信号及启动消火栓泵的联动触发信号，由消防联动控制器联动控制消火栓泵的启动。

5.4.1.2手动控制方式：将消火栓泵控制箱（柜）的启动、停止按钮用专用线路直接连接至设置在消防控制室内的消防联动控制器的手动控制盘，直接手动控制消火栓泵的启动、停止。

5.4.1.3消火栓泵的动作信号反馈至消防联动控制器。

5.4.1.4逐层试验消火栓按钮，联动触发消防泵起动，同时在消控中心主机让显示报警消火栓地址编码及消防泵运行状态。

5.4.1.5当消防泵启动时，水泵出水压力应达到设计及规范要求，屋面试验消火栓箱处水压达到规范要求。

5.4.2喷淋系统的联动调试

5.4.2.1湿式系统的联动控制设计：

5.4.2.1.1联动控制方式:由湿式报警阀压力开关的动作信号作为触发信号，直接控制启动喷淋消防泵，联动控制不受消防联动控制器处于自动或手动状态影响；

5.4.2.1.2手动控制方式：将喷淋消防泵控制箱（柜）的启动、停止按钮用专用线路直接连接至设置在消防控制室内的消防联动控制器的手动控制盘，直接手动控制喷淋消防泵的启动、停止；
