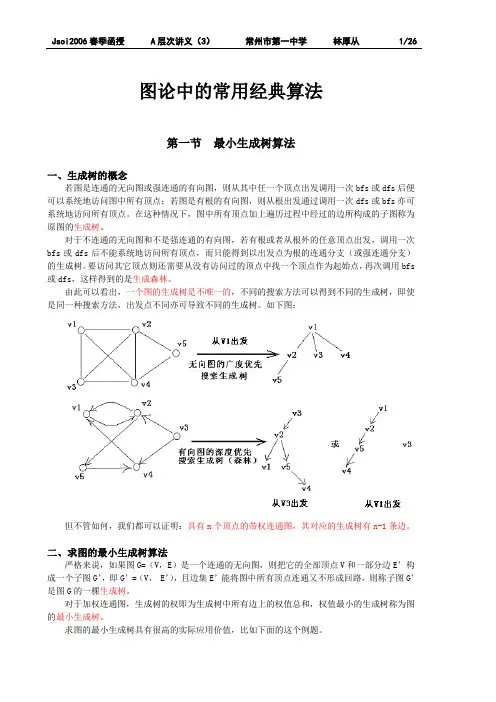

图论中的常用经典算法

第一节 最小生成树算法

一、生成树的概念

若图是连通的无向图或强连通的有向图，则从其中任一个顶点出发调用一次bfs或dfs后便可以系统地访问图中所有顶点；若图是有根的有向图，则从根出发通过调用一次dfs或bfs亦可系统地访问所有顶点。在这种情况下，图中所有顶点加上遍历过程中经过的边所构成的子图称为原图的生成树。

对于不连通的无向图和不是强连通的有向图，若有根或者从根外的任意顶点出发，调用一次bfs或dfs后不能系统地访问所有顶点，而只能得到以出发点为根的连通分支（或强连通分支）的生成树。要访问其它顶点则还需要从没有访问过的顶点中找一个顶点作为起始点，再次调用bfs或dfs，这样得到的是生成森林。

由此可以看出，一个图的生成树是不唯一的，不同的搜索方法可以得到不同的生成树，即使是同一种搜索方法，出发点不同亦可导致不同的生成树。如下图：

但不管如何，我们都可以证明：具有n个顶点的带权连通图，其对应的生成树有n-1条边。

二、求图的最小生成树算法

严格来说，如果图G=（V，E）是一个连通的无向图，则把它的全部顶点V和一部分边E’构成一个子图G’，即G’=（V， E’），且边集E’能将图中所有顶点连通又不形成回路，则称子图G’是图G的一棵生成树。

对于加权连通图，生成树的权即为生成树中所有边上的权值总和，权值最小的生成树称为图的最小生成树。

求图的最小生成树具有很高的实际应用价值，比如下面的这个例题。 2/25

例1、城市公交网

[问题描述]

有一张城市地图，图中的顶点为城市，无向边代表两个城市间的连通关系，边上的权为在这两个城市之间修建高速公路的造价，研究后发现，这个地图有一个特点，即任一对城市都是连通的。现在的问题是，要修建若干高速公路把所有城市联系起来，问如何设计可使得工程的总造价最少。

[输入]

n（城市数，1<=n<=100）

e（边数）

Jsoi2006春季函授 A层次讲义（3） 常州市第一中学 林厚从 1/25

图论中的常用经典算法

第一节 最小生成树算法

一、生成树的概念

若图是连通的无向图或强连通的有向图，则从其中任一个顶点出发调用一次bfs或dfs后便可以系统地访问图中所有顶点；若图是有根的有向图，则从根出发通过调用一次dfs或bfs亦可系统地访问所有顶点。在这种情况下，图中所有顶点加上遍历过程中经过的边所构成的子图称为原图的生成树。

对于不连通的无向图和不是强连通的有向图，若有根或者从根外的任意顶点出发，调用一次bfs或dfs后不能系统地访问所有顶点，而只能得到以出发点为根的连通分支（或强连通分支）的生成树。要访问其它顶点则还需要从没有访问过的顶点中找一个顶点作为起始点，再次调用bfs或dfs，这样得到的是生成森林。

由此可以看出，一个图的生成树是不唯一的，不同的搜索方法可以得到不同的生成树，即使是同一种搜索方法，出发点不同亦可导致不同的生成树。如下图：

但不管如何，我们都可以证明：具有n个顶点的带权连通图，其对应的生成树有n-1条边。

二、求图的最小生成树算法

严格来说，如果图G=（V，E）是一个连通的无向图，则把它的全部顶点V和一部分边E’构成一个子图G’，即G’=（V， E’），且边集E’能将图中所有顶点连通又不形成回路，则称子图G’是图G的一棵生成树。

对于加权连通图，生成树的权即为生成树中所有边上的权值总和，权值最小的生成树称为图的最小生成树。

求图的最小生成树具有很高的实际应用价值，比如下面的这个例题。 Jsoi2006春季函授 A层次讲义（3） 常州市第一中学 林厚从 2/25

例1、城市公交网

[问题描述]

有一张城市地图，图中的顶点为城市，无向边代表两个城市间的连通关系，边上的权为在这两个城市之间修建高速公路的造价，研究后发现，这个地图有一个特点，即任一对城市都是连通的。现在的问题是，要修建若干高速公路把所有城市联系起来，问如何设计可使得工程的总造价最少。

图论算法

图论算法在计算机科学种扮演者很重要的角色，它提供了对很多问题都有效的一种简单而系统的建模方式。很多问题都可以转化为图论问题，然后用图论的基本算法加以解决。遗传算法是解优化问题的有效算法，而并行遗传算法是遗传算法研究中的一个重要方向，受到了研究人员的高度重视。

特点：一是它们的目的都是从若干可能的安排或方案中寻求某种意义下的最优安排或方案，数学上把这种问题称为最优化或优化（optimization）问题；二是它们都易于用图形的形式直观地描述和表达，数学上把这种与图相关的结构称为网络（network）。与图和网络相关的最优化问题就是网络最优化或称网络优化 （netwok optimization）问题。

哥尼斯堡七桥问题就是一个典型的例子。在哥尼斯堡有七座桥将普莱格尔河中的两个岛及岛与河岸联结起来问题是要从这四块陆地中的任何一块开始通过每一座桥正好一次，再回

到起点。当

然可以通过试验去尝试解决这个问题，但该城居民的任何尝试均未成功。欧拉为了解决这个问题，采用了建立数学模型的方法。他将每一块陆地用一个点来代替，将每一座桥用连接相应两点的一条线来代替，从而得到一个有四个“点”，七条“线”的“图”。问题成为从任一点出发一笔画出七条线再回到起点。欧拉考察了一般一笔画的结构特点，给出了一笔画的一个判定法则：这个图是连通的，且每个点都与偶数线相关联，将这个判定法则应用于七桥问题，得到了“不可能走通”的结果，不但彻底解决了这个问题，而且开创了图论研究的先河。

深度优先搜索、广度优先搜索、无向图、有向图、最小生成树、最短路径。

求最短路迪克斯特拉（Dijkstra）算法，其基本思想是按距0u从近到远为顺序，依次求得0u到G的各顶点的最短路和距离，直至0v（或直至G的所有顶点），算法结束。为避免重复并保留每一步的计算信息，采用了标号算法。下面是该算法。

(i) 令0)(0ul，对0uv，令)(vl，}{00uS，0i。

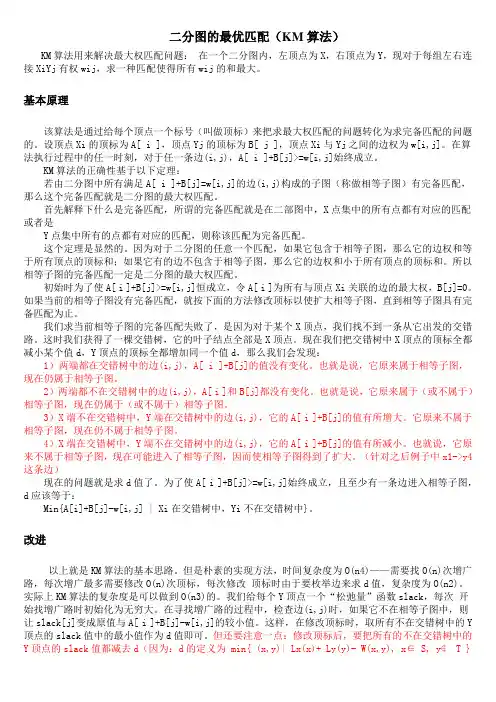

二分图的最优匹配（KM算法）

KM算法用来解决最大权匹配问题： 在一个二分图内，左顶点为X，右顶点为Y，现对于每组左右连接XiYj有权wij，求一种匹配使得所有wij的和最大。

基本原理

该算法是通过给每个顶点一个标号（叫做顶标）来把求最大权匹配的问题转化为求完备匹配的问题的。设顶点Xi的顶标为A[ i ]，顶点Yj的顶标为B[ j ]，顶点Xi与Yj之间的边权为w[i,j]。在算法执行过程中的任一时刻，对于任一条边(i,j)，A[ i ]+B[j]>=w[i,j]始终成立。

KM算法的正确性基于以下定理：

若由二分图中所有满足A[ i ]+B[j]=w[i,j]的边(i,j)构成的子图（称做相等子图）有完备匹配，那么这个完备匹配就是二分图的最大权匹配。

首先解释下什么是完备匹配，所谓的完备匹配就是在二部图中，X点集中的所有点都有对应的匹配或者是

Y点集中所有的点都有对应的匹配，则称该匹配为完备匹配。

这个定理是显然的。因为对于二分图的任意一个匹配，如果它包含于相等子图，那么它的边权和等于所有顶点的顶标和；如果它有的边不包含于相等子图，那么它的边权和小于所有顶点的顶标和。所以相等子图的完备匹配一定是二分图的最大权匹配。

初始时为了使A[ i ]+B[j]>=w[i,j]恒成立，令A[ i ]为所有与顶点Xi关联的边的最大权，B[j]=0。如果当前的相等子图没有完备匹配，就按下面的方法修改顶标以使扩大相等子图，直到相等子图具有完备匹配为止。

我们求当前相等子图的完备匹配失败了，是因为对于某个X顶点，我们找不到一条从它出发的交错路。这时我们获得了一棵交错树，它的叶子结点全部是X顶点。现在我们把交错树中X顶点的顶标全都减小某个值d，Y顶点的顶标全都增加同一个值d，那么我们会发现：

1）两端都在交错树中的边(i,j)，A[ i ]+B[j]的值没有变化。也就是说，它原来属于相等子图，现在仍属于相等子图。
