逆变电路工作原理

逆变电路工作原理

逆变电路是一种将直流电能转换为交流电能的电路，逆变器是逆变电路的核心组件。逆变电路广泛应用于电力电子领域，如太阳能发电系统、风能发电系统、电动汽车等。本文将详细介绍逆变电路的工作原理及其相关知识。

一、逆变电路的基本原理

逆变电路通过改变输入电源的电压和电流波形，将直流电能转换为交流电能。逆变电路主要由开关器件、滤波电路和控制电路组成。

1. 开关器件：逆变电路中常用的开关器件有晶体管和功率MOSFET。开关器件的作用是根据控制信号将直流电源连接到输出负载或断开连接，从而实现电能的转换。

2. 滤波电路：逆变电路的输出通常是脉冲宽度调制（PWM）信号，需要通过滤波电路将其转换为纯净的交流电信号。滤波电路通常由电感和电容组成，用于滤除脉冲信号中的高频成分，使输出电压平滑。

3. 控制电路：逆变电路的控制电路负责生成开关器件的控制信号，以实现对输出电压和频率的调节。控制电路通常由微处理器或专用控制芯片实现，它可以根据输入信号和系统要求进行逆变电路的控制。

二、逆变电路的工作模式

逆变电路可以分为两种工作模式：单相逆变和三相逆变。

1. 单相逆变：单相逆变电路适用于单相交流电源。它通过将直流电源经过开关器件进行开关控制，产生PWM信号，然后通过滤波电路将其转换为纯净的交流电信号。单相逆变电路常用于家用电器、UPS电源等领域。 2. 三相逆变：三相逆变电路适用于三相交流电源。它通过控制三相开关器件的导通和断开，实现对输出电压和频率的调节。三相逆变电路常用于工业电力系统、电动机驱动等领域。

三、逆变电路的应用

逆变电路广泛应用于各个领域，其中一些主要应用包括：

1. 太阳能发电系统：逆变电路将太阳能电池板输出的直流电能转换为交流电能，供电给家庭或商业用途。逆变电路可以控制输出电压和频率，以适应不同的负载需求。

2. 风能发电系统：逆变电路将风力发电机输出的直流电能转换为交流电能，供电给电网或独立的电力系统。逆变电路可以实现功率调节和电压调节，以适应风力发电机的变化。

三相整流逆变电路工作原理

【基础知识介绍】

在现代电力系统中，电源一般为交流电，但在很多情况下，我们需要使用直流电。为了将交流电转换为直流电，常常需要使用三相整流逆变电路。三相整流逆变电路是一种特殊的电路，能够实现交流到直流的转换，同时也可以将直流转换为交流。本文将深入探讨三相整流逆变电路的工作原理，帮助读者全面理解该电路的原理和应用。

【1. 什么是三相整流逆变电路】

三相整流逆变电路是一种电力电子装置，用于将交流电转换为直流电，或将直流电转换为交流电。它由整流器和逆变器两部分组成。整流器将输入的交流电转换为直流电，而逆变器则将直流电转换为交流电。这样的电路可以广泛应用于不同领域，如电力系统、工业控制和可再生能源领域等。

【2. 三相整流逆变电路的工作原理】

三相整流逆变电路的工作原理可以分为两个阶段：整流阶段和逆变阶段。

2.1 整流阶段

在整流阶段，输入的三相交流电经过整流器转换成直流电。通常的整流方法有半波整流和全波整流。半波整流只利用交流电的一个半周产生脉动直流电，而全波整流则利用交流电的两个半周产生平滑的直流电。在整流器中，通常会使用整流二极管来实现整流功能。整流二极管具有只允许电流从正向流动的特性，因此可以将交流电的负半周截去，只保留正半周，从而实现整流。

2.2 逆变阶段

在逆变阶段，输入的直流电经过逆变器转换成交流电。逆变器一般使用可控硅（thyristor）等器件来实现电流的逆变。逆变器可以根据需要产生不同的输出波形，如正弦波、方波、三角波等。逆变器是通过一系列可控开关器件的控制来实现，这些可控开关器件可以在不同的时间段内开关，从而产生所需的输出波形。

【3. 三相整流逆变电路的应用】

三相整流逆变电路的应用非常广泛。在电力系统中，它可以将输送来的交流电转换为直流电，并通过电容器存储起来，以供后续使用；在工业控制领域，它可以将交流电转换为直流电，供给各种电动设备；在可再生能源方面，如风力发电和光伏发电系统中，通过逆变器将直流电转换为交流电，以满足电网的要求。

电路原理是指通过一定的电子器件和元件组合，实现将直流电能转换为交流电能的过程。72v转220v逆变器电路原理是通过特定的电路设计和控制，将输入的低电压直流电能转换为高电压交流电能的过程。

1. 逆变器基本原理

逆变器是一种电力电子器件，其基本原理是利用器件的开关特性和控制电路，将直流电源转换为交流电源。通过控制开关管的通断，可以实现对直流电压的快速开关，从而产生一定频率和幅值的交流电压波形。

2. 72v转220v逆变器电路结构

在72v转220v逆变器电路中，主要包括输入端的整流电路、中间直流母线、输出端的逆变电路和控制电路。整流电路用于将交流电源转换为直流电压，直流母线起到储能和输送电能的作用，逆变电路通过控制开关管的导通和关断实现高压交流输出，控制电路负责对整个系统进行智能化控制和保护。

3. 逆变器工作原理

当输入为72v的直流电压时，整流电路将其转换为稳定的直流电压，经过滤波电路得到纯净的直流电压，供给逆变电路。逆变电路通过控制开关管的导通和关断，将直流电压转换为高压220v的交流电压，从而实现对电能的转换和输送。

4. 控制电路设计

控制电路是逆变器中非常重要的部分，它负责对整个系统进行智能化控制和保护。控制电路根据输入电压和负载情况，动态调整开关管的开关频率和占空比，实现对输出电压和频率的精确控制。控制电路还需要对系统进行各种保护，如过载保护、短路保护、过温保护等，确保逆变器的安全可靠运行。

5. 逆变器电路元器件选择

在设计72v转220v逆变器电路时，需要选择合适的元器件和器件参数。如整流电路中的二极管和滤波电容，逆变电路中的IGBT或MOSFET开关管，控制电路中的微控制器和传感器等。这些元器件的选择将直接影响到逆变器的性能和稳定性。

通过以上内容的分析，我们可以清晰地了解72v转220v逆变器电路的工作原理和结构设计，以及逆变器电路中各个部分的功能和作用。逆变器作为一种重要的电力电子设备，广泛应用于太阳能发电、风能发电、变频空调、UPS电源等领域，对于提高能源利用效率和提升电能质量都起到了重要作用。在逆变器电路的设计中，需要考虑的因素较多，如效率、稳定性、成本、体积等。为了提高逆变器的性能，需要对逆变器的各个部分进行细致的设计和优化。

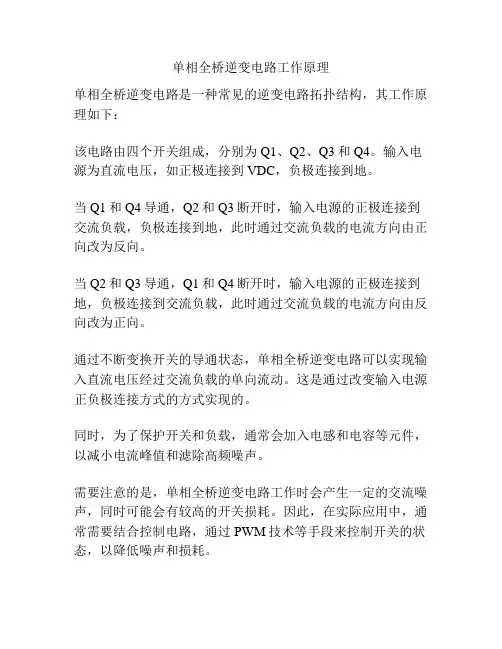

单相全桥逆变电路工作原理

单相全桥逆变电路是一种常见的逆变电路拓扑结构，其工作原理如下：

该电路由四个开关组成，分别为Q1、Q2、Q3和Q4。输入电源为直流电压，如正极连接到VDC，负极连接到地。

当Q1和Q4导通，Q2和Q3断开时，输入电源的正极连接到交流负载，负极连接到地，此时通过交流负载的电流方向由正向改为反向。

当Q2和Q3导通，Q1和Q4断开时，输入电源的正极连接到地，负极连接到交流负载，此时通过交流负载的电流方向由反向改为正向。

通过不断变换开关的导通状态，单相全桥逆变电路可以实现输入直流电压经过交流负载的单向流动。这是通过改变输入电源正负极连接方式的方式实现的。

同时，为了保护开关和负载，通常会加入电感和电容等元件，以减小电流峰值和滤除高频噪声。

需要注意的是，单相全桥逆变电路工作时会产生一定的交流噪声，同时可能会有较高的开关损耗。因此，在实际应用中，通常需要结合控制电路，通过PWM技术等手段来控制开关的状态，以降低噪声和损耗。
