1n4004整流二极管参数

  • 格式：docx
  • 大小：16.78 KB
  • 文档页数：2

第 1 页 共 2 页 1n4004整流二极管参数

【实用版】

目录

1.1N4004W 整流二极管的简介和主要参数

2.整流二极管的应用和注意事项

3.1N4004W 整流二极管与其他型号的替换

4.1N4004W 整流二极管的主要应用场景

5.存储和使用 1N4004W 整流二极管的建议

正文

一、1N4004W 整流二极管的简介和主要参数

1N4004W 整流二极管是一款性能优良、低成本的整流器件，属于

1N400x 系列通用二极管中的一种。该型号二极管具有以下主要参数：

- SOD-123 封装尺寸：长 3.70.2mm，宽 1.80.1mm，高 1.30.15mm

- 平均正向电流（IF）：1A

- 最高反向工作电压（VR）：400V

- 非重复性最大正向电流（IFM）：30A

二、整流二极管的应用和注意事项

整流二极管主要用于电压阻断和电压整流，广泛应用于各种电子设备中。在使用整流二极管时，应注意以下几点：

1.通过二极管的平均电流不能大于其额定值，并要满足散热条件。

2.施加在二极管两端的最大反向电压不能超过其最高反向工作电压，否则可能导致反向电流剧增、二极管损坏。

3.在使用过程中，应确保阴极接地或负极接地，阳极接正极或高压端， 第 2 页 共 2 页 电流只能从阳极流向阴极。

三、1N4004W 整流二极管与其他型号的替换

1N4004W 整流二极管可以与其他 1N400x 系列二极管互换使用，如

1N4005、1N4006、1N4007 等。但在替换时，需要注意保证二极管的反向电压符合电路要求。

四、1N4004W 整流二极管的主要应用场景

1N4004W 整流二极管可用于多种用途，如构建电子设备电源的二极管整流器、阻断电路中不同用途的电压等。在使用时，应注意不要驱动超过

1A 的负载，不要使用 400V 以上的电路。

五、存储和使用 1N4004W 整流二极管的建议

在存储 1N4004W 整流二极管时，应确保环境温度在 -55 摄氏度以上和 175 摄氏度以下。

合集下载

1N系列常用整流二极管的主要参数

1N系列常用整流二极管的主要参数

1N系列常用整流二极管的主要参数

型 号 反向工作

峰值电压 额定正向

整流电流 正向不重

复浪涌峰

值电流 正向

压降 反向

电流 工作

频率 外形

封装

URM/V IF/A IFSM/A UF/V IR/uA f/KHZ

1N4000

1N4001

1N4002

1N4003

1N4004

1N4005

1N4006

1N4007 25

50

100

200

400

600

800

1000 1 30 ≤1 ＜5 3 DO-41

1N5100

1N5101

1N5102

1N5103

1N5104

1N5105

1N5106

1N5107

1N5108 50

100

200

300

400

500

600

800

1000 1．5 75 ≤1 ＜5 3

DO-15 1N5200

1N5201

1N5202

1N5203

1N5204

1N5205

1N5206

1N5207

1N5208 50

100

200

300

400

500

600

800

1000 2 100 ≤1 ＜10 3

1N5400

1N5401

1N5402

1N5403

1N5404

1N5405

1N5406

1N5407

1N5408 50

100

200

300

400

500

600

800

1000 3 150 ≤0.8 ＜10 3 DO-27

常用二极管参数：

05Z6.2Y 硅稳压二极管 Vz=6~6.35V,Pzm=500mW, 05Z7.5Y 硅稳压二极管 Vz=7.34~7.70V,Pzm=500mW,

05Z13X 硅稳压二极管 Vz=12.4~13.1V,Pzm=500mW,

05Z15Y 硅稳压二极管 Vz=14.4~15.15V,Pzm=500mW,

05Z18Y 硅稳压二极管 Vz=17.55~18.45V,Pzm=500mW,

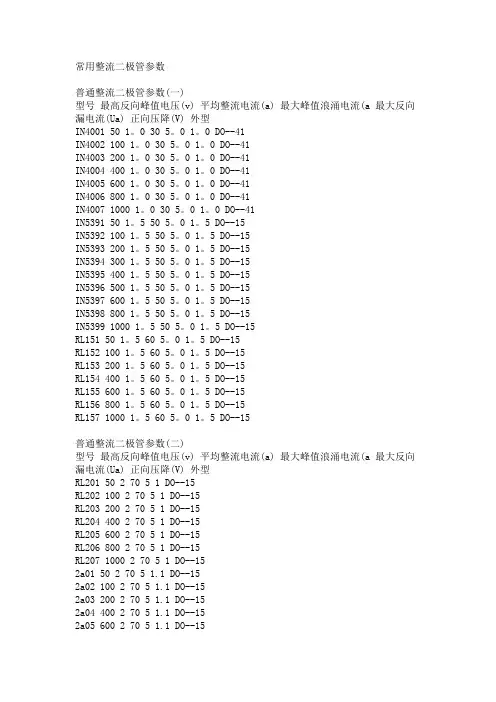

常用整流二极管参数

常用整流二极管参数

常用整流二极管参数

普通整流二极管参数(一)

型号 最高反向峰值电压(v) 平均整流电流(a) 最大峰值浪涌电流(a 最大反向漏电流(Ua) 正向压降(V) 外型

IN4001 50 1。0 30 5。0 1。0 DO--41

IN4002 100 1。0 30 5。0 1。0 DO--41

IN4003 200 1。0 30 5。0 1。0 DO--41

IN4004 400 1。0 30 5。0 1。0 DO--41

IN4005 600 1。0 30 5。0 1。0 DO--41

IN4006 800 1。0 30 5。0 1。0 DO--41

IN4007 1000 1。0 30 5。0 1。0 DO--41

IN5391 50 1。5 50 5。0 1。5 DO--15

IN5392 100 1。5 50 5。0 1。5 DO--15

IN5393 200 1。5 50 5。0 1。5 DO--15

IN5394 300 1。5 50 5。0 1。5 DO--15

IN5395 400 1。5 50 5。0 1。5 DO--15

IN5396 500 1。5 50 5。0 1。5 DO--15

IN5397 600 1。5 50 5。0 1。5 DO--15

IN5398 800 1。5 50 5。0 1。5 DO--15

IN5399 1000 1。5 50 5。0 1。5 DO--15

RL151 50 1。5 60 5。0 1。5 DO--15

RL152 100 1。5 60 5。0 1。5 DO--15

RL153 200 1。5 60 5。0 1。5 DO--15

RL154 400 1。5 60 5。0 1。5 DO--15

RL155 600 1。5 60 5。0 1。5 DO--15

RL156 800 1。5 60 5。0 1。5 DO--15

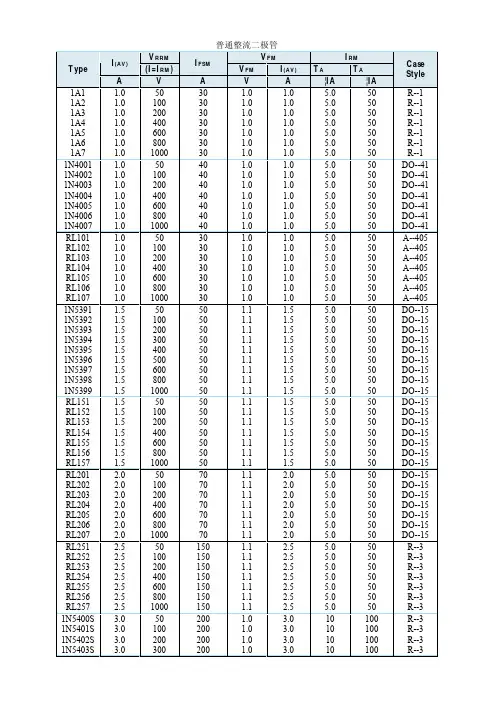

常见整流二极管参数
