简单来说：就是引入电源不经过电力变压器变换，直接以同等级电压重新分配给附近的变电所或者供给给各用电设备的电能供配电场所称之为配电所（站）。
其实，最直白的理解就是插排的道理，下端接用户多了，不够分了，需要多点节点。
下面基于工程实例，图文解读10kV配电室内的高压设备、变压器、低压设备、直流设备、电缆、母线，看看分别都包含了什么设备。
一、10kV配电室高压设备常用高压柜柜型中置柜中高压断路器环网柜内负荷开关高压柜内CT、PT、零序CT高压避雷器高压熔断器高压接地开关综合保护装置高压仪表室其他装置1、常用高压柜柜型（1）环网柜-负荷开关柜用于低基配电室或变压器容量小于1250kVA的高基配电室。
常用配电柜型号：HXGN15-12、Safe-Ring（ABB）、SM6（施耐德）1开关间隔；2母线间隔；3电缆间隔；4操作机构间隔；5控制保护间隔（2）中置柜-断路器柜用于高基配电室内（一般单台变压器容量大于1250kVA以上使用）。
常用型号：KYN28-12，UniGear ZS1（ABB）、Mvnex（施耐德）常用断路器型号：VD4（ABB）、VS1（国产）1二次仪表室；2母线室；3断路器手车室；4电缆10、综合保护装置•A BB-140C•A BB-REF615•南瑞PCS9621A综合保护装置概念：集保护、测量、监视、控制、人机接口、通信等多种功能于一体；代替了各种常规继电器和测量仪表，节省了大量的安装空间和控制电缆。
功能：在故障状态下启动保护动作，输出保护信号。
安装位置：进线柜、出线柜、母联柜（有断路器的柜内）。
保护的类型：•过流保护：短时间的电流增大，一会儿就恢复了不断电，如无法恢复就断电。
（时间）•速断保护：电流突然增大，不断电会烧坏设备。
•零序保护：测量通过三相的线电流和，达到预设值时动作。
变压器保护信号：变压器高温报警、变压器超温跳闸、变压器开门动作、轻瓦斯、重瓦斯（由变压器引来）11、高压柜仪表室1计量表；2信号继电器；3综合保护装置；4检修压板；5位置指示灯；6分合闸状态指示灯；7带电指示器；8照明开关；9加热开关；10手动操作开关；•内部材质：非晶合金（SCBHR）变压器温控器功能：•显示变压器绕组内温度•控制风机启停•向高压柜发出保护信号（高温保护、超温跳闸、变压器开门动作）• 铜损（空载时发生）铜损是指变压器线圈电阻所引起的损耗。
常用低压配电电器的种类及其功能在工矿企业的电气控制设备中，采用的基本上都是低压电器。
因此，低压电器是电气控制中的基本组成元件，控制系统的优劣与低压电器的性能有直接的关系。
作为电气工程技术人员，应该熟悉低压电器的结构、工作原理和使用方法。
可编程控制器在电气控制系统中需要大量的低压控制电器才能组成一个完整的控制系统，因此熟悉低压电器的基本知识是学习可编程控制器的基础。
低压电器是指额定电压等级在交流1200V、直流1500V以下的电器。
在我国工业控制电路中最常用的三相交流电压等级为380V，只有在特定行业环境下才用其他电压等级，如煤矿井下的电钻用127V、运输机用660V、采煤机用1140V等。
单相交流电压等级最常见的为220V，机床、热工仪表和矿井照明等采用127V电压等级，其他电压等级如6V、12V、24V、36V和42V等一般用于安全场所的照明、信号灯以及作为控制电压。
直流常用电压等级有110V、220V和440V，主要用于动力；6V、12V、24V和36V 主要用于控制；在电子线路中还有5V、9V和15V等电压等级。
1.1 常用低压电器的分类低压电器种类繁多，功能各样，构造各异，用途广泛，工作原理各不相同，常用低压电器的分类方法也很多。
1．按用途或控制对象分类（1）配电电器：主要用于低压配电系统中。
要求系统发生故障时准确动作、可靠工作，在规定条件下具有相应的动稳定性与热稳定性，使电器不会被损坏。
常用的配电电器有刀开关、转换开关、熔断器和断路器等。
（2）控制电器：主要用于电气传动系统中。
要求寿命长、体积小、重量轻且动作迅速、准确、可靠。
常用的控制电器有接触器、继电器、起动器、主令电器和电磁铁等。
2．按动作方式分类（1）自动电器：依靠自身参数的变化或外来信号的作用，自动完成接通或分断等动作，如接触器和继电器等。
（2）手动电器：用手动操作来进行切换的电器，如刀开关、转换开关和按钮等。
3．按触点类型分类（1）有触点电器：利用触点的接通和分断来切换电路，如接触器、刀开关和按钮等。
建筑电气技术第章常用建筑电气设备建筑电气设备是指在建筑物中用于电力传输、分配、控制、保护和使用的各种电气设备。
建筑电气设备的选择和应用，关系到建筑物的可靠性、安全性、节能性等多项指标。
本章将对常用的建筑电气设备进行简要介绍。
配电系统设备配电系统设备是指用于控制和保护建筑物电力系统的设备，主要包括高压开关柜、中压开关柜、低压开关柜、配电箱、避雷器等。
高压开关柜是控制建筑物高压电线路和变电站设备的关键设备，具有隔离、断路、接通、控制等功能。
中压开关柜可用于中压配电系统，低压开关柜经常用于低压电力配电系统。
配电箱通常安装在建筑物的房间内或楼道上，用于将主分配电线路引入房间。
避雷器则用于保护电气设备免受雷击伤害。
电缆系统设备电缆系统是建筑物内电力分配和传输的主要方式，主要包括电缆、配电盘等。
电缆是将电力传输到各个电气设备的关键部件，因此电缆的安装质量直接关系到建筑物的电力供应可靠性和安全性。
配电盘则是电缆接线和分配的主要设备，配电盘的设计和选用应考虑建筑物内的各种用电设备需求和用电负载情况。
照明系统设备照明系统设备是用于室内室外照明的设备，主要包括灯具、光源、光控设备等。
灯具是建筑物内主要的照明设备，它们通常由灯座、灯罩、灯盖、灯架等组成。
光源是照明设备的核心部件，包括白炽灯、荧光灯、LED灯等。
光控设备可用于室内外自动控制照明亮度，达到方便、节能的效果。
空调系统设备空调系统是建筑物中常用的设备，主要包括风机盘管、空调器、新风系统、空调控制器等。
风机盘管是室内空气调节的主要设备，能够通过水冷或风冷方式将的冷热能源传递到室内。
空调器则是调节空气温度湿度的主要设备之一，广泛应用于家庭和办公室等场合。
新风系统则是将室外空气通过换热器进入室内空间，提高室内空气质量。
空调控制器用于设定空调工作模式和控制空调器的开关。
电梯系统设备电梯系统是建筑物内的重要设施，应安装在建筑物的核心区域，以便于乘客进出。
电梯系统设备主要包括电梯井道、电动机、制动器、门机、驱动轮等。
变压器变压器（Transformer）是利用电磁感应的原理来改变交流电压的装置，主要构件是初级线圈、次级线圈和铁芯（磁芯）。
主要功能有：电压变换、电流变换、阻抗变换、隔离、稳压（磁饱和变压器）等。
按用途可以分为：配电变压器、电力变压器、全密封变压器、组合式变压器、干式变压器、油浸式变压器、单相变压器、电炉变压器、整流变压器等。
基本组成变压器由铁芯（或磁芯）和线圈组成，线圈有两个或两个以上的绕组，其中接电源的绕组叫初级线圈，其余的绕组叫次级线圈工作原理变压器是变换交流电压、交变电流和阻抗的器件，当初级线圈中通有交流电流时，铁芯（或磁芯）中便产生交流磁通，使次级线圈中感应出电压（或电流）。
主要分类1、按相数分：1）单相变压器：用于单相负荷和三相变压器组。
2）三相变压器：用于三相系统的升、降电压。
2、按冷却方式分：1）干式变压器：依靠空气对流进行自然冷却或增加风机冷却，多用于高层建筑、高速收费站点用电及局部照明、电子线路等小容量变压器。
2）油浸式变压器：依靠油作冷却介质、如油浸自冷、油浸风冷、油浸水冷、强迫油循环等。
3、按用途分：1）电力变压器：用于输配电系统的升、降电压。
油浸式变压器油浸式试验变压器。
为工矿企业与民用建筑供配电系统中的重要设备之一，它将网络电压降至用户使用的230/400V 母线电压。
此类产品适用于交流，三相最大额定容量2500kVA（单相最大额定容量833kVA，一般不推），可在户内（外）使用，容量在315kVA 及以下时可安装在40℃，不低于-25℃，最高日平均温度30℃，最高年平均90%（环境温度25℃），海拔高度不超过与上述使用条件不符时，应按GB6450-86的有关规定，作适当的定额调整。
b、铁心和绕组各自采用了紧固措施，器身高、低压引线等紧固部分都带自锁防松螺母，采用了不吊心结构，能承受运输的颠震。
c、线圈和铁心采用真空干燥，变压器油采用真空滤油和注油的工艺，使变压器内部的潮气降至最低。

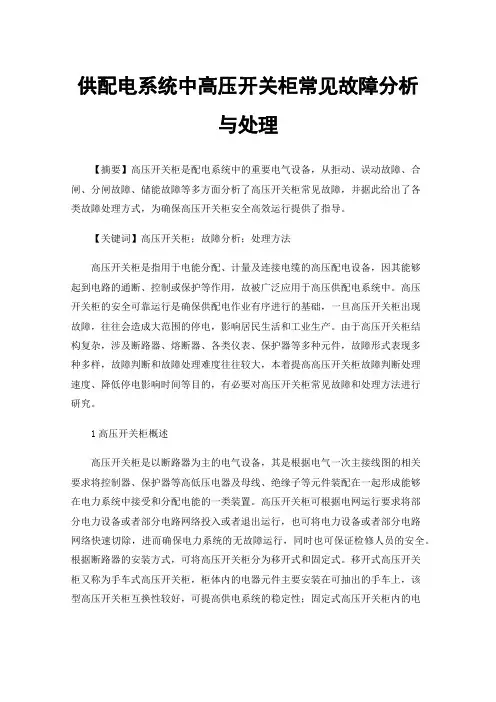

供配电系统中高压开关柜常见故障分析与处理【摘要】高压开关柜是配电系统中的重要电气设备，从拒动、误动故障、合闸、分闸故障、储能故障等多方面分析了高压开关柜常见故障，并据此给出了各类故障处理方式，为确保高压开关柜安全高效运行提供了指导。
【关键词】高压开关柜；故障分析；处理方法高压开关柜是指用于电能分配、计量及连接电缆的高压配电设备，因其能够起到电路的通断、控制或保护等作用，故被广泛应用于高压供配电系统中。
高压开关柜的安全可靠运行是确保供配电作业有序进行的基础，一旦高压开关柜出现故障，往往会造成大范围的停电，影响居民生活和工业生产。
由于高压开关柜结构复杂，涉及断路器、熔断器、各类仪表、保护器等多种元件，故障形式表现多种多样，故障判断和故障处理难度往往较大，本着提高高压开关柜故障判断处理速度、降低停电影响时间等目的，有必要对高压开关柜常见故障和处理方法进行研究。
1高压开关柜概述高压开关柜是以断路器为主的电气设备，其是根据电气一次主接线图的相关要求将控制器、保护器等高低压电器及母线、绝缘子等元件装配在一起形成能够在电力系统中接受和分配电能的一类装置。
高压开关柜可根据电网运行要求将部分电力设备或者部分电路网络投入或者退出运行，也可将电力设备或者部分电路网络快速切除，进而确保电力系统的无故障运行，同时也可保证检修人员的安全。
根据断路器的安装方式，可将高压开关柜分为移开式和固定式。
移开式高压开关柜又称为手车式高压开关柜，柜体内的电器元件主要安装在可抽出的手车上，该型高压开关柜互换性较好，可提高供电系统的稳定性；固定式高压开关柜内的电器元件不可移动，但是操作简单，价格相对低廉，故常被应用于10kV及以下配电系统中。
2高压开关柜常见故障分析2.1拒动、误动故障拒动、误动等故障也是高压开关柜的最常见故障,分析人员认为该故障形成的因素主要有机械故障与电器故障二个方面所致。
机械问题主要指操动机械和驱动机构发生卡涩,机件发生扭曲或者破裂,分合上的铁心、轴销等发生松动和扭曲等,这就会造成开关箱发生拒动或者误操作;电气故障主要包括在电气控制回路和辅助电路中的连接错误,端子发生松动,扭转开关和辅助开关不活动,合闸接触器发生失灵等,电气故障相对于机械故障的开关柜拒动和误操作比率要大于百分之五十,而且对电气故障检查和修复的难度也比较大。
