洁净厂房暖通空调设计与施工

摘要：随着近年来工业生产的蓬勃发展，不论是电气、化学、食品、化妆品、生物、医药、农业、养殖业以及电子厂房（新能源、锂电）等，都对生产室内环境的要求日益严苛，由此促进了洁净厂房室内设计科技的迅速发展，也就对洁净厂房的产品设计提出了更高的需求。暖通中央空调的设计和施工在洁净厂房工程设计中起到了作用，其对洁净度、温度、湿度等技术参数的选择优劣，影响到生产的成品率。

关键字：洁净厂房；暖通空调；设计；施工

一、洁净厂房的对建筑选址和平面布置需要

（一）洁净厂房选址

洁净厂房和其他工业厂房的不同之处是制造环境要有相应的清洁级别。所以，因为要合理调节洁净厂区净化空调系中新风的含尘量，对设置洁净厂房的厂址宜选择在低大气环境中含尘浓度、有害物质较低，且附近又无重大污染源的地方，如近郊等。

（二）总平面布置

厂址选定后，要合理布局的平面，适当布置在生产区和生活区之间的位置，以及清洁与非洁净厂区的相对位置。清洁厂区最宜布局在厂区周围，环境整洁、人流、货物可以不经过或少穿越工厂的地方；合理、适当布置所有可能的污染源地点；辅助厂区（动力站房）的位置，应当尽可能接近主厂区，这样可以降低管路和电力的消耗。

（三）平面布置

洁净厂房平面布置要求：

（1）必须符合生产工艺需要，并顺应产品工艺；

（2）人流、物流短捷、通畅；

（3）对主体工艺与附属工序的布置，要严者上风侧。 二、暖通空调系统设计

（一）洁净厂房合理的通风设计

洁净厂房的通风设计根据洁净厂房的工业类型、工厂的空间布局、工厂生产流程的变化等各种因素而进行。通风方法不但包含了工厂的开启外窗室内通风的透气方法，也包括了采用全室透气的方法。针对洁净工厂的不同的污染状况，如充电后对充电管中产生的储氢材料、酸雾和有害物质等进行不同的除尘通风管理，以减少由于通风不顺畅而造成的工厂污染。对厂房内部进行适当的通风管理，还可以在环境温度过高的条件下帮助工厂散热并减少温差，起到了降低能耗的作用。

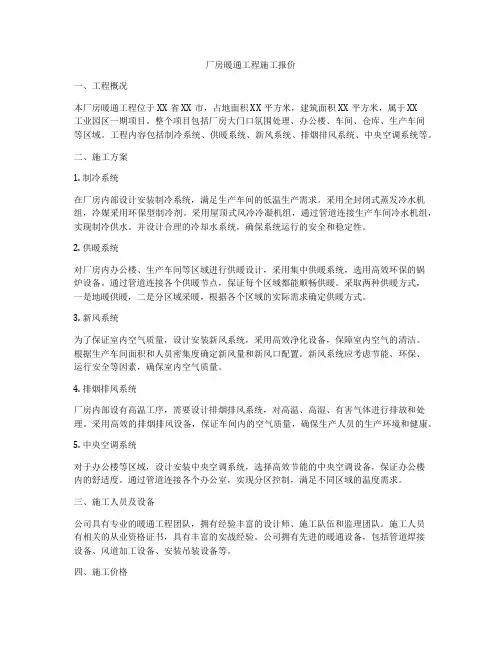

厂房暖通工程施工报价

一、工程概况

本厂房暖通工程位于XX省XX市，占地面积XX平方米，建筑面积XX平方米，属于XX工业园区一期项目。整个项目包括厂房大门口氛围处理、办公楼、车间、仓库、生产车间等区域。工程内容包括制冷系统、供暖系统、新风系统、排烟排风系统、中央空调系统等。

二、施工方案

1. 制冷系统

在厂房内部设计安装制冷系统，满足生产车间的低温生产需求。采用全封闭式蒸发冷水机组，冷媒采用环保型制冷剂。采用屋顶式风冷冷凝机组，通过管道连接生产车间冷水机组，实现制冷供水。并设计合理的冷却水系统，确保系统运行的安全和稳定性。

2. 供暖系统

对厂房内办公楼、生产车间等区域进行供暖设计，采用集中供暖系统，选用高效环保的锅炉设备。通过管道连接各个供暖节点，保证每个区域都能顺畅供暖。采取两种供暖方式，一是地暖供暖，二是分区域采暖，根据各个区域的实际需求确定供暖方式。

3. 新风系统

为了保证室内空气质量，设计安装新风系统，采用高效净化设备，保障室内空气的清洁。根据生产车间面积和人员密集度确定新风量和新风口配置。新风系统应考虑节能、环保、运行安全等因素，确保室内空气质量。

4. 排烟排风系统

厂房内部设有高温工序，需要设计排烟排风系统，对高温、高湿、有害气体进行排放和处理。采用高效的排烟排风设备，保证车间内的空气质量，确保生产人员的生产环境和健康。

5. 中央空调系统

对于办公楼等区域，设计安装中央空调系统，选择高效节能的中央空调设备，保证办公楼内的舒适度。通过管道连接各个办公室，实现分区控制，满足不同区域的温度需求。

三、施工人员及设备

公司具有专业的暖通工程团队，拥有经验丰富的设计师、施工队伍和监理团队。施工人员有相关的从业资格证书，具有丰富的实战经验。公司拥有先进的暖通设备，包括管道焊接设备、风道加工设备、安装吊装设备等。

四、施工价格 1. 施工费

根据工程概况和施工方案，暖通工程施工总价为XXX万元。具体包括各项工程人工费、材料费、设备费、机械费、管理费、利润等。同时，根据实际情况可能会有调整。

采暖通风施工方案

1、采暖施工应具备的条件

1)厂房各层间围护结构安装结束，防腐涂料施工完。

2）散热器、暖风机安装部位的墙面抹灰完,当建筑标准较高时，要先作预安装,然后拆下待建筑做完装饰后再进行安装。

3）采暖系统设备、材料、管道附件经检验符合设计要求。

4）落地式散热器的地面已施工完毕。

5）光排管散热器按设计的规格型号制作完成并经过水压试验合格，然后在组合场地进行防腐完.

6）暖风机及散热器按设计的规格型号及数量经检验合格后，全部运到施工现场。

7）采暖管道安装部位的土建结构施工已完成，预留孔洞已按要求尺寸预留并清理干净;地沟内已抹灰,杂物和灰渣已清除干净。

2、采暖施工主要措施

A、施工程序

施工准备→主供回水管道安装→主管安装→采暖设备安装→支管与采暖设备连接→系统水压试验→防腐补涂及绝热保温→系统分部试运

B、施工准备

1）按设计要求，将采暖系统的管道统一除锈刷底漆，要求除锈彻底,刷油前要将外管壁上的浮锈、尘土清扫干净，刷油时不得有漏涂及流淌现象，每根管道两端留出200MM的施工段。

2）按图纸设计进行散热器的组对及光排散热器的加工制作，完成后每组均要作水压试验，合格后置放在指定地点，并做好产品标识。

3）对需要安装使用的阀门进行解体检查、水压试验，合格后存放在指定地点做好标识。

C、管道安装

1）按规范加工制作管道、散热器、暖风机支架，支架安装位置应符合设计要求及规范规定，其根部焊接在厂房钢结构上，如没有可供使用的钢结构，也可根据现场的实际情况采用其它安装方式。支架安装要稳固。

2）按设计要求进行管道连接,如设计无明确要求，应遵循如下原则，主干管立管采用焊接或法兰连接，分支管采用丝扣连接。丝接管道丝扣破坏长度不得超过总丝长10%，丝接外

露填料必须清理干净。

3）管道安装前应清理管内、外壁上的污物,管道穿及墙壁或楼板处需做套管，套管管径需大安装管2号。安装在墙壁内的套管，其两端应与饰面相平，安装在楼板内的套管,顶部应高出地面20mm，底部应与楼板底面平。

扬-巴一体化石化项目IPS生产区综合楼（C405）、水处理厂房小机柜室通风管道

施工方案

中国石化集团第四建设公司

扬巴公用工程项目经理部

编码：BASF-YPC/方案-011

重大

扬-巴一体化石化项目IPS生产区综合楼（C405）、水处理厂房小机柜室通风管道

施工方案

编制：

校审：

批准：

中国石化集团第四建设公司

扬巴公用工程项目经理部

2003年08月

√

综合 一般 目 录

1 适用范围 ...................................................................................................................... 1

2 工程概况和编制依据 .................................................................................................. 1

2.1 工程概况 ........................................................................................................ 1

2.2 编制依据 ........................................................................................................ 1

3 施工程序 ...................................................................................................................... 1

3.1 保温施工程序 ................................................................................................ 1
