建筑电气安装施工技术探析

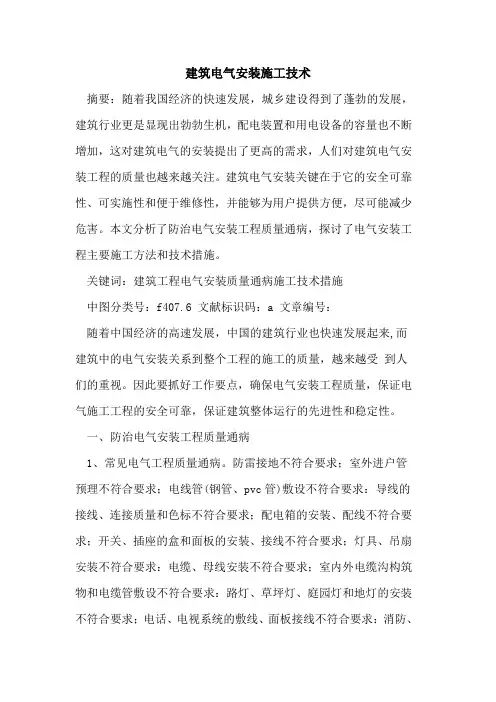

建筑电气安装施工技术

摘要：随着我国经济的快速发展，城乡建设得到了蓬勃的发展，建筑行业更是显现出勃勃生机，配电装置和用电设备的容量也不断增加，这对建筑电气的安装提出了更高的需求，人们对建筑电气安装工程的质量也越来越关注。建筑电气安装关键在于它的安全可靠性、可实施性和便于维修性，并能够为用户提供方便，尽可能减少危害。本文分析了防治电气安装工程质量通病，探讨了电气安装工程主要施工方法和技术措施。

关键词：建筑工程电气安装质量通病施工技术措施

中图分类号：f407.6 文献标识码：a 文章编号：

随着中国经济的高速发展，中国的建筑行业也快速发展起来,而建筑中的电气安装关系到整个工程的施工的质量，越来越受 到人们的重视。因此要抓好工作要点，确保电气安装工程质量，保证电气施工工程的安全可靠，保证建筑整体运行的先进性和稳定性。

一、防治电气安装工程质量通病

1、常见电气工程质量通病。防雷接地不符合要求；室外进户管预理不符合要求；电线管(钢管、pvc管)敷设不符合要求：导线的接线、连接质量和色标不符合要求；配电箱的安装、配线不符合要求；开关、插座的盒和面板的安装、接线不符合要求；灯具、吊扇安装不符合要求：电缆、母线安装不符合要求；室内外电缆沟构筑物和电缆管敷设不符合要求：路灯、草坪灯、庭园灯和地灯的安装不符合要求；电话、电视系统的敷线、面板接线不符合要求：消防、智能系统的探头安装不符合要求。

2、电气工程质量通病产生的原因。从事电气安装的人员技术素质差：电气材料市场混乱，把关不严；施工企业对电气安装质量不够重视；两个专业配合不够。

3、防治电气工程质量通病的措施。从思想上提高认识，提高住宅电气安装的设计水平；加强管理，健全质量保证体系；把好原材料进场关，控制材料质量；严把电气安装工程验收关。

总之，在整个施工的过程中，电气安装的施工方法和技术措施是非常重要的一个环节，所以技术人员一定要掌握好重要的施工方法和技术，确保电气安装工程质量，保证电气施工工程的安全可靠。

探析建筑电气安装技术

一、施工前的准备工作

在工程项目的设计过程中，由电气设计人员对土建设计提出技术要求，例如开关柜的基础型钢预埋；电气设备和线路的固定件预埋，这些要求应在土建结构施工图中得到反映。土建施工前，电气安装人员应会同土建施工技术人员共同审核土建和电气施工图纸，以防遗漏和发生差错，电气工人应该学会看懂土建施工图纸，了解土建施工进度计划和施工方法，尤其是梁、柱、地面、屋面的做法和相互间的连接方式，并仔细地校核自己准备采用的电气安装方法能否和这一项目的土建施工相适应。施工前，还必须加工制作和备齐土建施工阶段中的预埋件、预埋管道和零配件。

二、电气安装与土建施工的配合

1、桩基工程

对于建筑物有桩基施工的，一般情况防雷接地体都用柱2内主筋，在破桩接桩后，要做好防雷接地的引出。一般采用φ16的圆钢或40×4的镀锌扁钢引出。

2、基础施工

在土建基础工程施工中，应做好接地工程引线孔、地面内配管的过墙孔、电缆过墙保护管和进线管（电缆、电信、光纤）的预埋工作。有些基础施工中，还应做好电话进线管、光纤进线管、室外照明出线管、室外电话出线管、接地测试板的预埋等工作。

接地线穿墙孔一般取120mm×60mm，高程位置视施工时开挖地面深度而定，一般可使其正好位于室内素土层面层处，这样接地线的室内部分也可敷设在土层中，从而降低接地电阻。引入室内的接地母线孔，至少应位于室外地坪以下200mm。

地坪内配管的过墙孔尺寸根据线管外径、根数和埋设部位来决定。通过墙孔的直管路一般敷设在砌砖层上面，距地面高度必须大于100mm；需要在墙孔处转角引上的管路，孔的直径必须加大至管外径的6倍以上，以满足管道弯曲半径一般不小于管径的6倍的要求。

3、墙体砌筑 在内线工程中，经常采用暗管配线敷设，遇有需要土建工人在墙体上留槽的，电气安装人员应在工地现场随时检查留槽位置和尺寸。为了保护电气设备，大量盒、箱的安装必须在土建粉刷或装修时才能进行，因此也要预留孔、洞。

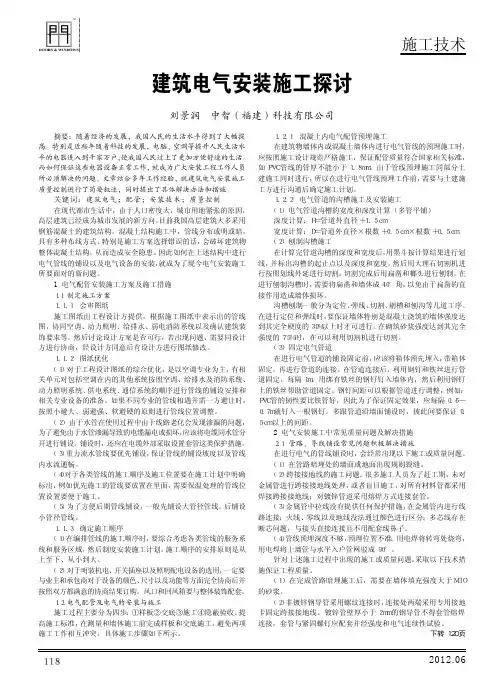

2012.06 １１８施工技术摘要：随着经济的发展，我国人民的生活水平得到了大幅提高。特别是近些年随着科技的发展，电脑、空调等提升人民生活水平的电器进入到千家万户，使我国人民过上了更加方便舒适的生活。而如何保证这些电器设备正常工作，就成为广大安装工程工作人员所必须解决的问题。文章结合多年工作经验，就建筑电气安装施工质量控制进行了简要叙述，同时提出了具体解决办法和措施。关键词：建筑电气；配管；安装技术；质量控制在现代都市生活中，由于人口密度大，城市用地紧张的原因，高层建筑已经成为城市发展的新方向。目前我国高层建筑大多采用钢筋混凝土的建筑结构。混凝土结构施工中，管线分布或明或暗，具有多种布线方式。特别是施工方案选择错误的话，会破坏建筑物整体混凝土结构，从而造成安全隐患。因此如何在上述结构中进行电气管线的铺设以及电气设备的安装，就成为了现今电气安装施工所要面对的新问题。1 电气配管安装施工方案及施工措施１．１ 制定施工方案１．１．１ 会审图纸施工图纸由工程设计方提供，根据施工图纸中表示出的管线图，协同空调、动力照明、给排水、弱电消防系统以及确认建筑装饰要求等。然后讨论设计方案是否可行，若出现问题，需要同设计方进行协商，经设计方同意后有设计方进行图纸修改。１．１．２ 图纸优化（１）对于工程设计图纸的综合优化，是以空调专业为主，有相关单元对包括空调在内的其他系统按照空调、给排水及消防系统、动力照明系统、供电系统、通信系统的顺序进行管线的铺设安排和相关专业设备的准备。如果不同专业的管线相遇并需一方避让时，按照小避大、弱避强、软避硬的原则进行管线位置调整。（２）由于水管在使用过程中由于线路老化会发现渗漏的问题，为了避免由于水管渗漏导致的电缆漏电或损坏，应该将电缆同水管分开进行铺设。铺设时，还应在电缆外部采取设置套管这类保护措施。（３）重力流水管线要优先铺设，保证管线的铺设坡度以及管线内水流通畅。（４）对于各类管线的施工顺序及施工位置要在施工计划中明确标出，例如优先施工的管线要放置在里面，需要保温处理的管线位置设置要便于施工。（５）为了方便后期管线铺设，一般先铺设大管径管线，后铺设小管径管线。１．１．３ 确定施工顺序（１）在编排管线的施工顺序时，要综合考虑各类管线的服务系统和服务区域，然后制度安装施工计划。施工顺序的安排原则是从上至下、从小到大。（２）对于明装机电、开关插座以及照明配电设备的选用，一定要与业主和承包商对于设备的颜色、尺寸以及功能等方面完全协商后并按照双方都满意的协商结果订购。风口和回风箱要与整体装饰配套。１．２ 电气配管及电气的安装与施工施工过程主要分为四步：①样板②交底③施工④隐蔽验收。提高施工标准，在测量和墙体施工前完成样板和交底施工，避免两项施工工作相互冲突。具体施工步骤如下所示。１．２．１ 混凝土内电气配管预埋施工在建筑物墙体内或混凝土墙体内进行电气管线的预埋施工时，应按照施工设计规范严格施工，保证配管质量符合国家相关标准，如ＰＶＣ管线的管厚不能小于１．８ｍｍ。由于管线预埋施工同部分土建施工同时进行，所以在进行电气管线预埋工作前，需要与土建施工方进行沟通后确定施工计划。１．２．２ 电气管道的沟槽施工及安装施工（１）电气管道沟槽的宽度和深度计算（多管平铺）深度计算：Ｈ＝管道外直径＋１．５ｃｍ宽度计算：Ｄ＝管道外直径×根数＋０．５ｃｍ×根数＋０．５ｃｍ（２）刨制沟槽施工在计算完管道沟槽的深度和宽度后，用墨斗按计算结果进行划线，并标出沟槽的起止点以及深度和宽度。然后用大理石切割机进行按照划线外延进行切割，切割完成后用扁凿和榔头进行刨制。在进行刨制沟槽时，需要将扁凿和墙体成４０°角，以免由于扁凿的直接作用造成墙体损坏。沟槽刨制一般分为定位、弾线、切割、剔槽和刨沟等几道工序。在进行定位和弾线时，要保证墙体特别是混凝土浇筑的墙体强度达到其完全硬度的３０％以上时才可进行。在砌筑砂浆强度达到其完全强度的７５％时，在可以利用切割机进行切割。（３）固定电气管道在进行电气管道的铺设固定前，应该将箱体预先埋入，带箱体固定，再进行管道的连接。在管道连接后，利用钢钉和铁丝进行管道固定。每隔１ｍ，用绑有铁丝的钢钉钉入墙体内，然后利用钢钉上的铁丝帮助管道固定。钢钉间距可以根据管道进行调整，例如：ＰＶＣ管的韧性要比铁管好，因此为了保证固定效果，应每隔０．６—０．７ｍ就钉入一根钢钉。多跟管道沿墙面铺设时，彼此间要保证０．５ｃｍ以上的间距。2 电气安装施工中常见质量问题及解决措施２．１ 管路、导线铺设常见问题积极解决措施在进行电气的管线铺设时，会经常出现以下施工或质量问题。（１）在管路暗埋处的墙面或地面出现规则裂缝。（２）跨接接地线的施工问题。很多施工人员为了赶工期，未对金属管进行跨接接地线处理，或者盲目施工，对所有材料管都采用焊接跨接接地线；对镀锌管道采用熔焊方式连接套管。（３）金属管中拉线没有提供任何保护措施，在金属管内进行线路连接；火线、零线以及地线没法通过颜色进行区分；多芯线存在断芯问题，与接头直接连接且不用配套线鼻子。（４）管线预埋深度不够，预埋位置不准；用电焊将转弯处烧弯，用电焊将上墙管与水平入户管网驳成９０°。针对上述施工过程中出现的施工或质量问题，采取以下技术措施保证工程质量。（１）在完成管路暗埋施工后，需要在墙体填充强度大于ＭＩＯ的砂浆。（２）非镀锌钢导管采用螺纹连接时，连接处两端采用专用接地卡固定跨接接地线。镀锌管壁厚小于２ｍｍ的钢导管不得套管熔焊连接，套管与紧固螺钉应配套并经强度和电气连续性试验。建筑电气安装施工探讨刘景润 中智（福建）科技有限公司

浅谈建筑电气安装施工技术

摘要：随着建筑电气化、自动化、智能化的标准的提高，建筑电气专业在建设工程中的复杂程度越来越大，对电气系统的施工技术及质量要求也越来越高。本文介绍了防治电气安装工程质量通病，探讨了电气安装工程的主要的施工的方法和技术措施。

关键词：建筑电气安装施工技术质量通病

中图分类号：f407.6 文献标识码：a 文章编号：

随着建筑电气化、自动化、智能化的标准的提高，建筑电气专业在建设工程中的复杂程度越来越大，对电气系统的施工技术及质量要求也越来越高。而电气安装工程是建筑工程中的一个有机组成部分，其施工质量的优劣直接影响着建筑工程的质量水平。

一、防治电气安装工程质量通病

1、常见电气工程质量通病。防雷接地不符合要求；室外进户管预理不符合要求；电线管(钢管、pvc管)敷设不符合要求：导线的接线、连接质量和色标不符合要求；配电箱的安装、配线不符合要求；开关、插座的盒和面板的安装、接线不符合要求；灯具、吊扇安装不符合要求：电缆、母线安装不符合要求；室内外电缆沟构筑物和电缆管敷设不符合要求：路灯、草坪灯、庭园灯和地灯的安装不符合要求；电话、电视系统的敷线、面板接线不符合要求：消防、智能系统的探头安装不符合要求。

2、电气工程质量通病产生的原因。从事电气安装的人员技术素质差：电气材料市场混乱，把关不严；施工企业对电气安装质量不够重视；两个专业配合不够。

3、防治电气工程质量通病的措施。从思想上提高认识，提高住宅电气安装的设计水平；加强管理，健全质量保证体系；把好原材料进场关，控制材料质量；严把电气安装工程验收关。

总之，在整个施工的过程中，电气安装的施工方法和技术措施是非常重要的一个环节，所以技术人员一定要掌握好重要的施工方法和技术，确保电气安装工程质量，保证电气施工工程的安全可靠。

二、电气安装工程的主要的施工的方法和技术措施

1、土建装修的具体要求: 在配合土建装修施工的过程中, 对于预留预埋时, 首先应该弄清楚建筑物的标准高度,装饰的材料和墙面抹灰装饰的厚度, 以此为根据来调整预留预埋的深度和高度,
