Protel99的PCB打印设置示例

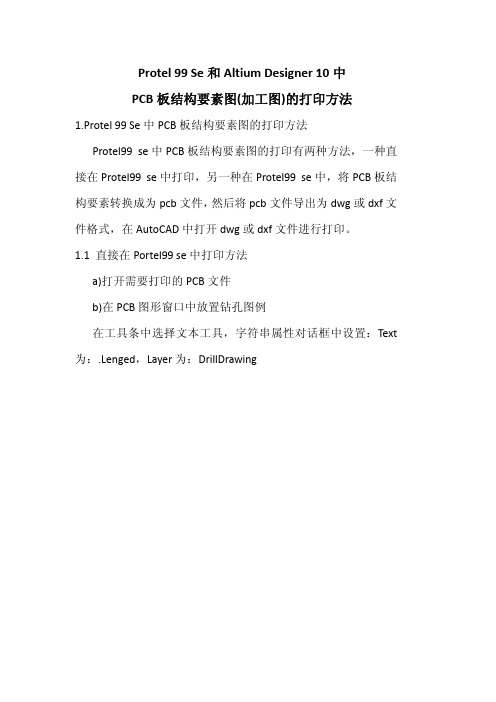

Protel 99 Se和Altium Designer 10中PCB板结构要素图(加工图)的打印方法1.Protel 99 Se中PCB板结构要素图的打印方法Protel99 se中PCB板结构要素图的打印有两种方法，一种直接在Protel99 se中打印，另一种在Protel99 se中，将PCB板结构要素转换成为pcb文件，然后将pcb文件导出为dwg或dxf文件格式，在AutoCAD中打开dwg或dxf文件进行打印。

1.1 直接在Portel99 se中打印方法a)打开需要打印的PCB文件b)在PCB图形窗口中放置钻孔图例在工具条中选择文本工具，字符串属性对话框中设置：Text 为：.Lenged，Layer为：DrillDrawingc)打印在工具条上选择打印，选择*.PPC文件，切换到Browse PCBPint 选项卡，在打印机上单击右键，选择插入新的打印布局，在布局中增加DrillDrawing层和机械层（印制板外形和图框所在图层），删除不需要打印的图层，选择Show Holes，选择Black&White，关闭对话框，点击打印。

1.2 Pcb板结构要素在AutoCAD中打印方法a)打开需要打印的PCB文件；b)在PCB中放置钻孔图例c)选择文件菜单，CAM管理器选择Next选择Gerber，单击Next单击Next单击Next选择输出单位：毫米，单击Next单击Next选择Yes，generate drill drawing plots，单击Next选择Plot used drill drawing layer pairs，选择Graphic symbols，单击Next选择印制板外形和图框所在层(本例中印制板外形在Mechanical1，图框在Mechanical2)，单击Next单击Finish，关闭对话框。

d) 文件管理器窗口中选择cam文件，选择工具菜单，选择产生CAM文件e) 文件管理器窗口中展开CAM文件夹，右击GD1文件，选择Export，导出GD1文件到指定文件夹f) 新建pcb文档，导入e)中导出的文件，打开DrillDrawing 层g) 将f)中pcb文件导出为dwg或dxf文件h) AutoCAD中打开dwg或dxf文件，打印2. Altium Designer 10中PCB板结构要素图的打印方法Altium Designer 10中PCB板结构要素图的打印有两种方法，一种直接在Altium Designer 10中打印，另一种在Altium Designer 10中，将PCB板结构要素转换成为cam文件，然后将cam文件导出为dxf文件格式，在AutoCAD中打开dxf文件进行打印。

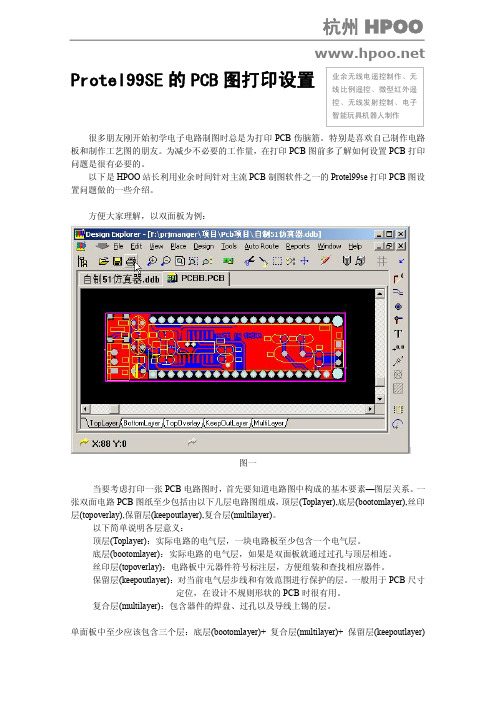

Protel99SE 的 PCB 图打印设置很多朋友刚开始初学电子电路制图时总是为打印 PCB 伤脑筋。

特别是喜欢自己制作电路 板和制作工艺图的朋友。

为减少不必要的工作量，在打印 PCB 图前多了解如何设置 PCB 打印 问题是很有必要的。

以下是HPOO 站长利用业余时间针对主流PCB 制图软件之一的Protel99se 打印PCB 图设 置问题做的一些介绍。

方便大家理解，以双面板为例：图一当要考虑打印一张 PCB 电路图时，首先要知道电路图中构成的基本要素—图层关系。

一 张双面电路 PCB 图纸至少包括由以下几层电路图组成， 顶层(Toplayer),底层(bootomlayer),丝印 层(topoverlay),保留层(keepoutlayer),复合层(multilayer)。

以下简单说明各层意义：顶层(Toplayer)：实际电路的电气层，一块电路板至少包含一个电气层。

底层(bootomlayer)：实际电路的电气层，如果是双面板就通过过孔与顶层相连。

丝印层(topoverlay)：电路板中元器件符号标注层，方便组装和查找相应器件。

保留层(keepoutlayer)：对当前电气层步线和有效范围进行保护的层。

一般用于 PCB 尺寸定位，在设计不规则形状的 PCB 时很有用。

复合层(multilayer)：包含器件的焊盘、过孔以及导线上锡的层。

单面板中至少应该包含三个层：底层(bootomlayer)+ 复合层(multilayer)+ 保留层(keepoutlayer)业余无线电遥控制作、无线比例遥控、微型红外遥控、无线发射控制、电子智能玩具机器人制作才能满足实际制版需求；双面板至少应该在单面板的基础上加顶层(Toplayer)构成最小的制版 要求。

而作为业余制版 PCB 打印一般以单面板设计后打印居多，双面板业余制作要相对复杂。

打开制作好 PCB 板图后，在确定安装了打印机后，首先点击菜单中的打印图标或者通过菜单 中 File­>Print/Preview切换出打印图纸预览页面，图二和图三。

第四章 图形的打印输出技巧4.1 怎样打印电路原理图？当在原理图（SCH ）环境中绘制好原理图后，执行菜单“File 文件\setup printer 设置打印”命令，在所出现的如图4.1所示的打印设置对话框中可直接选择打印机、选择输出的目标文件，设置输出颜色、页边距、缩放比例；点击对话框中右侧的【Refresh 】按钮可预览图纸在打印纸张中的位置和大小；点击右上角的【Properties 】按钮，可设置打印分辨率、纸张的大小和纸张的方向。

待这些设置完成后，点击打印设置对话框左下角的【print 】按钮即可进行打印。

上述方法打印出的图纸带有图纸边框，若不需要打印图纸边框，可在打印前执行菜图4.1 电路原理图打印设置对话框单“Design 设计\Options 选项”命令，在所出现的如图2.5所示的图纸选择对话框中将Title block 标题栏、Show Reference Zones 显示参考边框、Show Border 显示边框三个选项取消即可。

另外，绘图图纸大小选择要适当，不要过大，否则打印出的图纸会显得内容所占面积过小、图纸空白太多，选择绘图图纸大小也在图纸选择对话框中进行，可在其对话框中右上角的Standard Style 选择框中选择不同标准的图纸，或自定义图纸大小。

在将图纸型号改小之前，应先将图纸中的所有内容框选并拖至图纸左下角，否则所绘图形将会超出图纸范围。

（注意打印图纸与绘图图纸的区别）。

另外可以将Protel99se 的电路图复制到word 中，然后在word 界面中进行打印操作。

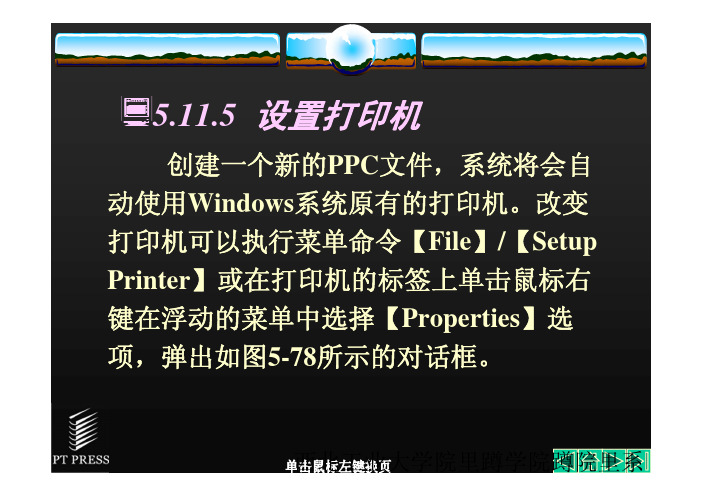

4.2 怎样打印印制电路板图？当需要打印电路板图时，可在电路板编辑环境中执行菜单“File 文件\ Print/Preview 打印/预览”命令，系统生成以.PPC 为后缀的打印预览文件，然后执行菜单“File 文件\Setup Printer 设置打印机”命令，在所出现如图4.2所示的打印设置对话框中，在此对话框中可选择打印机的型号、设置打印属性、显示要打印的PCB 文件名、选择打印方向、设置打印边距、设置打印范围，点击【OK 】按钮完成打印机设置。

Protel DXP打印设置
（1）工具栏File——Page Setup打开“Composite Properties”如图1所示。

图1
（2）选择Advanced进入“PCB Printout Properties”如图2所示。

图2
（3）在Printout&Layers中设置层，选择Bottom Layer进入“Layer Properties”，将FreePrimitives\Component Primitives\Others全部设置为“Full”如图3所示。

图3
以上为打印单层PCB板设置（原件放置在Top Layer，铜线放置在Bottom Layer），如果需要打印其他板层，可以按照上述步骤设置其它板层。

（4）在Printout Options中的将“Holes”打“√”设置焊盘中心孔不附铜。

（5）Printout Options中“Mirror”打“√”可以对PCB做映射，如果用转印方法制作电路板，请不要选择该项。

（6）打印页面设置返回步骤（1）所示界面，将Scaleing中“Scale Mode”设置为“Scaled Print”，“Scale”设置为“1:1”，将Color Set设置为“Mono”，点击Print打印图纸。

（Mono 为黑白打印，Color为彩色打印，Gray为灰度打印，用转印方法印制PCB时应选择“Mono”，可以使打印效果更好，如果选择“Color”或“Gray”则可能使打印PCB图纸墨迹较浅，转印后出现漏铜现象）。

99se打印丝印图纸的方法1、打开一张图后点击工具栏上的打印机图标。

2、点击后在右边会出现一张彩色的图纸。

3、点击菜单栏上的文件菜单（File）4、在出现的菜单中选择setup printer…..5、出现如下图的选项卡。

如果打印时图纸离边太远，把对勾去掉可以设置左边距。

如果打印时图纸离边太远，把对勾去掉可以设置下边距。

可以设置图纸的大小比例。

6、 按要求设置好以后点击OK7、 在菜单栏上选择编辑（Edit ）.8、 在出现的菜单中选择insert printout9、选中后出现如下选项卡10、要设置打印哪些的时候，先点Add …出现如下图设置打印图纸的颜色，一般用黑白色。

选择black & while如果是双面板，打印背面的时候，选择mirror layers否则打印出来字体是反的添加或删除将要打印的层。

比如正面，反面，表贴的，直插的。

表贴焊盘，直插焊盘等。

下面列出了常用的几个选项Topoverlay 正面的丝印Bottomoverlay 反面的丝印Toppaste 正面表贴焊盘Bottompaste 反面表贴焊盘Topsolder 正面直插焊盘Bottomsolder 反面直插焊盘11、选择好的会在框里出现，如下图：12、点击框里的Toplayer 然后点击下面的Remove…出现如下图选择yes13、点击下面的close 完成。

14、最后点击文件（File）菜单在出现的菜单项里选择print page 。

出现如下图选择将要打印哪些东西。

完成后点击OK。

如果要打印的项比较多，可多重复几次选择。

输入要打印的页码，点击OK完成。

如果客户提供的图比较大，打印到一张纸上字体太小，看不清楚的时候，可以用前面提到的改变比例的方法把比例放大，在右边的框里看到是用几张纸拼起来的，接着还按着上面的步骤来设置打印，到最后还用print page 依次把图纸打印出来即可，右边的每张图上面都有页码。

可以打印指定的页，比如说想打印第三页，就在里面输入3就可以。

在protel99中对pcb分层打印
protel99中也提供了分层打印的功能，但是并没有单独列出，个人觉得还是有些有些不好设置，在这里和大家分享下。

（所有图左键单击后可看清晰的大图）
第一步，画好pcb后，先生成打印预览文件：File-Print/Preview：如图：
产生的图为：注意图的位置可以自己调整的（在File-Setup Printer打开后的Margins就是调节图片在纸上的位置的）：
第二步：建立最终效果图（Tools-Create Final）
第三步：在弹出窗口中点“Yes”或“是”：
第四步：产生最终的效果图后，左边标题栏的“Browse PcbPrint”里就可以看到各个层了，在不要的层上单击右键有“Delete”选项（并不会影响到你的pcb，这只影响到打印结果），只留下“BottomLayer”，直接按打印；或者不删除其他层，鼠标左键单击“Bottom Layer”，然后File-Print Current，这样也是只打印底层，好处是你打完底层后还可以直接选中其他层打印。

如图。

Protel99SE原理图和PCB中常用的设置曹燕佳前言：电子CAD中的Altium Designer已经是10.0以上版本了，经本人试用，Altium Designer （简称AD）比早期的Protel99se（简称99）增加了一些功能。

但是感觉：AD显得臃肿庞大、有的东西华而不实，而99较小才100M左右、完全满足画电路的功能，就手工画板而言还是99比较好用点（当然这和个人习惯有关），所以本人从Protel教程中节选部分常用的设置与有需要的网友分享。

4.3 设置原理图的环境参数前面讲述了如何绘制原理图，以及制作电路元器件等知识，但是一张原理图绘制的效率和正确性，常常与环境参数设置有重要的关系，本章特将此节安排在讲述了图形绘制基础知识后讲解，以便读者能有效掌握。

设置原理图的环境参数可以执行Tools | Preferences命令来实现，执行该命令后，系统将弹出如图4-77所示的参数设置对话框。

通过该对话框可以分别设置原理图环境、图形编辑环境以及默认原始状态设置等，分别通过Schematic选项卡、Graphical Editing选项卡和Default Primitives选项卡实现。

下面分别对这三个选项卡的操作进行讲解。

图4-77 参数设置对话框4.3.1 设置原理图环境原理图环境设置通过Schematic选项卡来实现，如图4-77所示，该选项卡可以设置的参数如下：（1）Pin Options 设置引脚选项，通过该选项可以设置元器件的引脚号和名称距离边界（元器件的主图形）的间距。

●Pin Name Margin：在该编辑框输入的值可以设置引脚名离边界的距离。

●Pin Number Margin：在该编辑框输入的值可以设置引脚号离边界的距离。

（2）Multi-Part suffix 设置多元器件流水号的后缀，有些元器件内部是由多个元器件组成的，比如74LS04就是由6个非门组成，通过该编辑框可以设置元器件的后缀。
