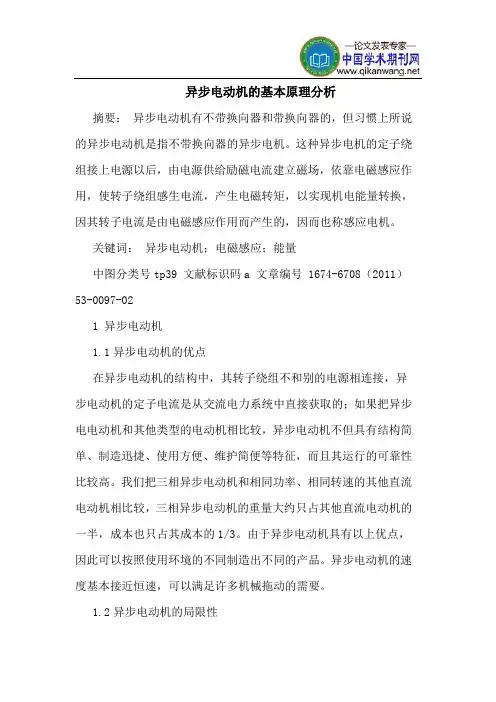

异步电动机的基本原理分析

摘要： 异步电动机有不带换向器和带换向器的，但习惯上所说的异步电动机是指不带换向器的异步电机。这种异步电机的定子绕组接上电源以后，由电源供给励磁电流建立磁场，依靠电磁感应作用，使转子绕组感生电流，产生电磁转矩，以实现机电能量转换，因其转子电流是由电磁感应作用而产生的，因而也称感应电机。

关键词： 异步电动机；电磁感应；能量

中图分类号tp39 文献标识码a 文章编号 1674-6708（2011）53-0097-02

1 异步电动机

1.1异步电动机的优点

在异步电动机的结构中，其转子绕组不和别的电源相连接，异步电动机的定子电流是从交流电力系统中直接获取的；如果把异步电电动机和其他类型的电动机相比较，异步电动机不但具有结构简单、制造迅捷、使用方便、维护简便等特征，而且其运行的可靠性比较高。我们把三相异步电动机和相同功率、相同转速的其他直流电动机相比较，三相异步电动机的重量大约只占其他直流电动机的一半，成本也只占其成本的1/3。由于异步电动机具有以上优点，因此可以按照使用环境的不同制造出不同的产品。异步电动机的速度基本接近恒速，可以满足许多机械拖动的需要。

1.2异步电动机的局限性

由于异步电动机的调速性能不够优良，因此，如果在相对比较宽阔且平滑的调速范围内使用，就不如其他直流电动机便宜、方便。此外,异步电动机运行时,从电力系统吸取无功功率以励磁，这会导致电力系统的功率因数变坏。因此，在大功率、低转速场合（如拖动球磨机、压缩机等）不如用同步电动机合理。 异步电动机的应用：由于异步电动机生产量大,使用面广,要求其必须有繁多的品种、规格与各种机械配套。因此，异步电动机的设计、生产特别要注意标准化、系列化、通用化。在各类系列产品中，以产量最大、使用最广的三相异步电动机系列为基本系列；此外还有若干派生系列（在基本系列基础上作部分改变导出的系列）、专用系列（为特殊需要设计的具有特殊结构的系列）。异步电动机的种类繁多，有防爆型三相异步电动机、ys系列三相异步电动机、y、y2系列三相异步电动机、yvp系列变频调速电动机等。新中国第一台异步电动机于50年代初在合肥工业大学诞生。

1 最大直径 特性：

V=体积

W=重量

S=表面积

A=投影面积

R=沉降速度

高圆度

中圆度

低圆度

图1

有关粒度的难题

假设给你一只火柴盒和一把尺子，要求你告诉我它的大小。你可能回答火柴盒的大小是20×10×5 mm。但是你若回答“火柴盒的大小是20

mm”，这是不正确的，因为这仅仅是其大小的一个维度。你不可能用一个单独的数字来描述一只三维的火柴盒的大小。显然，对于复杂的形状，比如一颗砂粒或漆罐中的一粒颜料而言，情况变得更加困难。如果我是质量保证经理，我只想用一个数字来描述颗粒的大小-比如我必须知道从上一次生产起，颗粒的平均大小是增加了或是减少了。这就是粒度分析的一个基本问题-我们如何能够只用一个数字来描述一个三维物体呢？

图1显示了一些砂粒。它们的大小是多少？

等效球体

只有一种形状可以用一个数字来描述，那就是球体。如果我们说，一个球体的直径是50µm，这样的描述是完全正

确。然而，即使是对于立方体，

我们也不能以同样的方式做

到，因为50µm可能是指一条边或者指一条对角线。对于火柴盒而言，它拥有许多可以用一个数字描述的特性。例如重量是一个单一的数字，体积和表面积亦然。因此，如果我们有一种方法可以测量火柴盒的重量，那么，我们可以把这个重量转化为球体的重量：

重量 = 4/3πr3ρ

而计算出与火柴盒重量相等球体的独特直径（2r）。这就是等效球体理论。我们测量颗粒的一些特性，并假设这指的是一个球体，由此得出一个唯一的数字（这个球体的直径）来描述颗粒。这样，可以保证我们不必以三个或更多数字来描述三维颗粒，虽然那样更加精确，但对于具体操作而言并不方便。

我们可以看出，取决于物体的形状，这将产生一些有趣的结果。我们可通过圆柱体等效球体的例子来说明这种情况（图2）。然而如果圆柱体改变了形状或大小，则体积/重量会发生变化。有了等效球体模型，我们至少可以说它变得更大了或更小了。

图2 100 × 20 µm圆柱体的等效球体直径

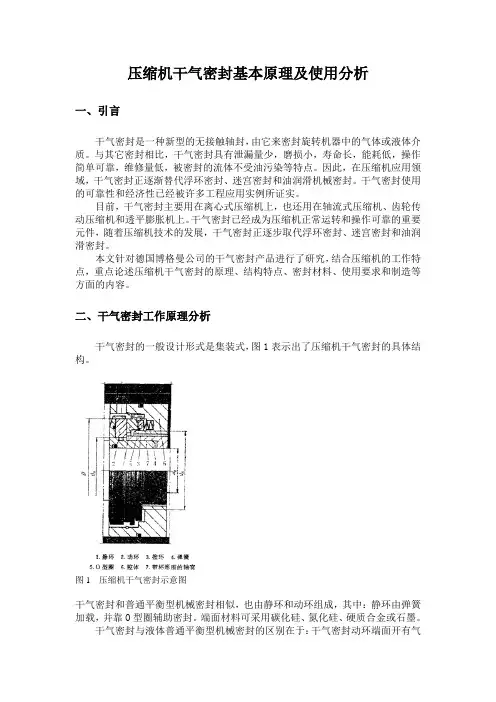

压缩机干气密封基本原理及使用分析

一、引言

干气密封是一种新型的无接触轴封，由它来密封旋转机器中的气体或液体介质。与其它密封相比，干气密封具有泄漏量少，磨损小，寿命长，能耗低，操作简单可靠，维修量低，被密封的流体不受油污染等特点。因此，在压缩机应用领域，干气密封正逐渐替代浮环密封、迷宫密封和油润滑机械密封。干气密封使用的可靠性和经济性已经被许多工程应用实例所证实。

目前，干气密封主要用在离心式压缩机上，也还用在轴流式压缩机、齿轮传动压缩机和透平膨胀机上。干气密封已经成为压缩机正常运转和操作可靠的重要元件，随着压缩机技术的发展，干气密封正逐步取代浮环密封、迷宫密封和油润滑密封。

本文针对德国博格曼公司的干气密封产品进行了研究，结合压缩机的工作特点，重点论述压缩机干气密封的原理、结构特点、密封材料、使用要求和制造等方面的内容。

二、干气密封工作原理分析

干气密封的一般设计形式是集装式，图1表示出了压缩机干气密封的具体结构。

图1 压缩机干气密封示意图

干气密封和普通平衡型机械密封相似，也由静环和动环组成，其中：静环由弹簧加载，并靠O型圈辅助密封。端面材料可采用碳化硅、氮化硅、硬质合金或石墨。

干气密封与液体普通平衡型机械密封的区别在于：干气密封动环端面开有气体槽，气体槽深度仅有几微米，端面间必须有洁净的气体，以保证在两个端面之间形成一个稳定的气膜使密封端面完全分离。气膜厚度一般为几微米，这个稳定的气膜可以使密封端面间保持一定的密封间隙，间隙太大，密封效果变差；而间隙太小会使密封面发生接触，因干气密封的摩擦热不能散失，端面间无润滑接触将很快引起密封端面的变形，从而使密封失效。

气体介质通过密封间隙时靠节流和阻塞的作用而被减压，从而实现气体介质的密封，几微米的密封间隙会使气体的泄漏率保持最小。

动环密封面分为两个功能区(外区域和内区域)。气体进入密封间隙的外区域有空气动压槽，这些槽压缩进来的气体。为了获得必要的泵效应，动压槽必须被开在高压侧。密封间隙内的压力增加将保证即使在轴向载荷较大的情况下也将形成一个不被破坏的稳定气膜。

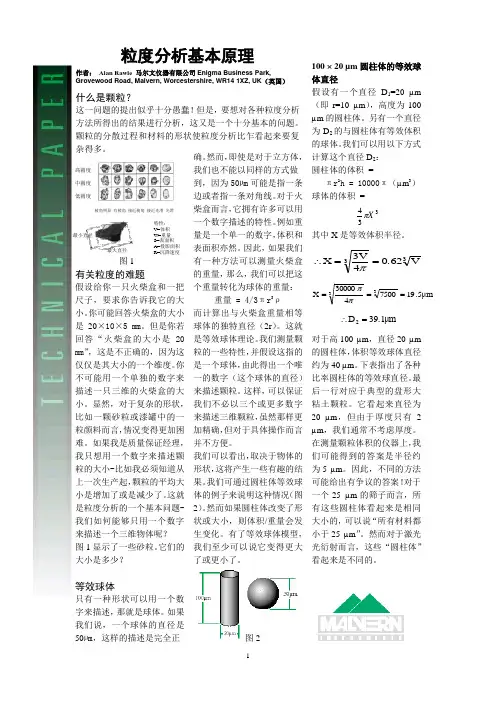

粒度分析的基本原理

(作者：Malvern仪器有限公司Alan Rawle 博士，翻译：焉志东，整理：董青云) 1 粒度分析的基本原理

(作者：Malvern仪器有限公司Alan Rawle 博士，翻译：焉志东，整理：董青云)

什么叫颗粒？

颗粒其实就是微小的物体，是组成粉体的能独立存在的基本单元。这个问题似乎很简单，但是要真正了解各种粒度测试技术所得出的测试结果，明确颗粒的定义又是十分重要的。各种颗粒的复杂形状使得粒度分析比原本想象的要复杂得多。

（见图1略）

粒度测试复杂的原因

比如，我们用一把直尺量一个火柴盒的尺寸，你可以回答说这个火柴盒的尺寸是20×10×5mm。但你不能说这个火柴盒是20mm或10mm或5mm，因为这些只是它大小尺寸的一部分。可见，用单一的数值去描述一个三维的火柴盒的大小是不可能的。同样，对于一粒砂子或其它颗粒，由于其形状极其复杂，要描述他们的大小就更为困难了。比如对一个质保经理来说，想用一个数值来描述产品颗粒的大小及其变化情况，那么他就需要了解粉体经过一个处理过程后平均粒度是增大了还是减小了，了解这些有助于正确进行粒度测试工作。那么，怎样仅用一个数值描述一个三维颗粒的大小？这是粒度测试所面临的基本问题。

等效球体

只有一种形状的颗粒可以用一个数值来描述它的大小，那就是球型颗粒。如果我们说有一个50 u的球体，仅此就可以确切地知道它的大小了。但对于其它形状的物体甚至立方体来说，就不能这样说了。对立方体来说，50u可能仅指该立方体的一个边长度。对复杂形状的物体，也有很多特性可用一个数值来表示。如重量、体积、表面积等，这些都是表示一个物体大小的唯一的数值。如果我们有一种方法可测得火柴盒重量的话，我们就可以公式（1）把这一重量转化为一球体的重量。

重量=)1(r343

由公式（1）可以计算出一个唯一的数（2r）作为与火柴盒等重的球体的直径，用这个直径来代表火柴盒的大小，这就是等效球体理论。也就是说，我们测量出粒子的某种特性并根据这种特性转换成相应的球体，就可以用一个唯一的数字（球体的直径）来描述该粒子的大小了。这使我们无须用三个或更多的数值去描述一个三维粒子的大小，尽管这种描述虽然较为准确，但对于达到一些管理的目的而言是不方便的。我们可以看到用等效法描述描述粒子的大小会产生了一些有趣的结果，就是结果依赖于物体的形状，见图2中圆柱的等效球体。如果此圆柱改变形状或大小，则体积/重量将发生变化，我们至少可以根据等效球体模型来判断出此圆柱是变大了还是变小了等等。如图2（略）。
