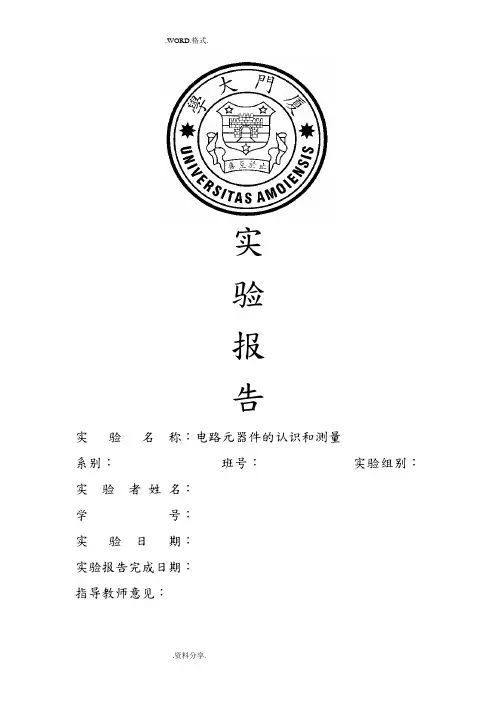

实
验
报
告
实 验 名 称：电路元器件的认识和测量
系别： 班号： 实验组别：
实 验 者 姓 名：
学 号：
实 验 日 期：
实验报告完成日期：
指导教师意见：
.WORD.格式.
.资料分享. 目 录
一、实验目的…………………………………………3
二、实验原理…………………………………………3
三、实验仪器…………………………………………8
四、实验内容…………………………………………9
1、辨认一组电阻器………………………………9
2、辨认一组电容器………………………………10
3、测量一组半导体器件…………………………11
4、测量晶体管电流放大倍数β…………………11
五、实验总结…………………………………………13
六、思考题……………………………………………14
.WORD.格式.
.资料分享.
一、实验目的
1.认识电路元、器件的性能和规格，学会正确选用元、器件;

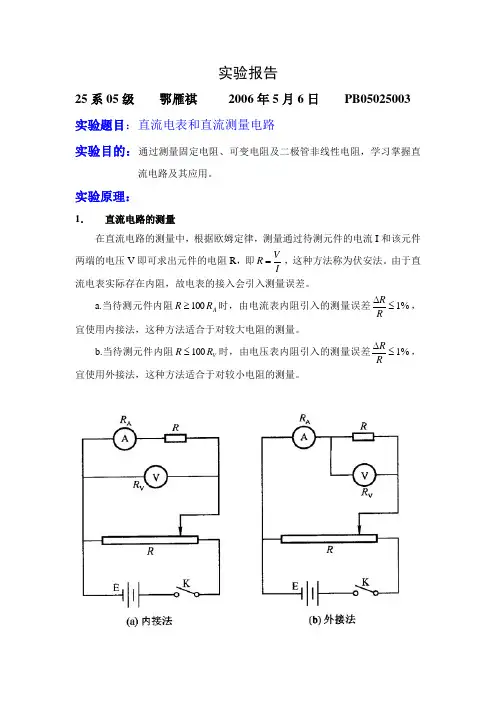

实验报告
25系05级 鄂雁祺 2006年5月6日 PB05025003
实验题目：直流电表和直流测量电路
实验目的：通过测量固定电阻、可变电阻及二极管非线性电阻，学习掌握直流电路及其应用。
实验原理：
1． 直流电路的测量
在直流电路的测量中，根据欧姆定律，测量通过待测元件的电流I和该元件两端的电压V即可求出元件的电阻R，即IVR，这种方法称为伏安法。由于直流电表实际存在内阻，故电表的接入会引入测量误差。
a.当待测元件内阻ARR100时，由电流表内阻引入的测量误差%1RR，宜使用内接法，这种方法适合于对较大电阻的测量。
b.当待测元件内阻VRR100时，由电压表内阻引入的测量误差%1RR，宜使用外接法，这种方法适合于对较小电阻的测量。
2． 制流电路和分压电路
在直流电路中使用滑线电阻器可以控制电路中的电流或电压
a.制流电路：将可变电阻器的A、C端接入电路中，改变C的位置就可改变电路中电流的大小。当C滑至B端时，可变电阻全部接入电路，电路中电流最小。当C滑至A端时，可变电阻器的电阻为零，电路中电流最大。
b.分压电路：将可变电阻器的A、B端与电路电源并联连接。滑线端C及一个固定端A与待测电阻并联连接。随着C端位置的改变，VBC也改变，当C滑至A时，BABCVV，输出电压最大，当C滑至B时，VBC=0。因此可以调节输出电压为从零到电流电压之间的任何数值。
实验内容：
1、 测量钨丝小灯泡的电阻
按下图接线，移动可变端C，使电压在0~6V中变化，测量对应的电流（多于6个测量值）。求出对应各点的R灯（小灯泡电阻）。用双对数坐标纸做出R灯的伏安特性曲线。与公式nKIV比较，求出K和n。
2、 测量二极管的伏安特性曲线
a.按图3.4.1-8接线，将Rx改为二极管并反向连接。电流电压为0~20V，每隔2V测一个电流值，求出二极管反向伏安特性。
b.按图3.4.1-9接线，将小灯泡改用二极管正向接法（注意电路中加一个几十欧姆的保护电阻）。从0.2V开始，每隔0.05V测一次，至电流较大（10mA左右）为止，画出二极管正向伏安特性曲线。
实验一 直流电路的认识实验
一、实验目的与要求
1、熟悉实验室电源配置等概况。
2、练习使用晶体管直流稳压电源。
3、练习使用直流电流表和电压表。
4、练习使用万用表的直流电流档和电压档。
5、通过电位的测量，进一步明确电位、电压的概念及其相互关
系。
二、仪器及设备
1、晶体管直流稳压电源 APS3003S—3D 1 台
2、1.5V 干电池 1 节
3、直流电压表 C43 型（0～7.5V） 1 只
4、直流毫安表 C43 型(0～100mA) 1 只
5、 万用表 DT—99228B 1 只
6、线绕电阻或碳膜电阻(15Ω,15W) 2
只
7、单刀开关 1
只
三、实验材料
导线若干
四、实验内容及方法
1、练习使用晶体管直流稳压电源
（1）熟悉稳压电源面板上各开关、旋钮的位置，了解其使用方
法。
（2）将万用表的有关转换开关置于测直流电压的适当挡位上，
红色测试棒的插头插入万用表“+”插孔，黑色测试棒的插头插入“-”
插孔或标有“*”号的公共插孔。
（3）将直流稳压电源的电源插头插入市电 220V 插座，合上电源
开关。接通工作电源后，面板上的指示灯应亮。
（4）由小到大分别将稳压电源输出电压的“粗调旋钮”转至各
挡，然后再将输出电压的“细调旋钮”从最小位置顺时针转至最大位
置。 用装好测试棒的万用表直流电压挡测量直流稳压电源的输出电压
“粗调旋钮”置于不同挡位时，输出电压的调整范围。万用表直流电
压挡指示值记入表 1-1 中。
表 1-1 “粗调旋钮”挡位 输出电压调整范围 2、直流无分支电路电流、电压和电位的测量
（1）直流电压表接上测试棒后选择合适的量限，测量一节干电
池的开路电压 US2，所得测量结果记入表 1-2 中。
表 1-2 测量数据 计算值 参考 点 项目 A j B j C j US1 US2 I UAB UBC UCA仪表量限 A 仪表指示 值 仪表量限 B 仪表指示 值 （2）使用直流电压表，调稳压电源的输出电压 US1 为 3.00V。
实
验
报
告
实 验 名 称：电路元器件的认识和测量
系别： 班号： 实验组别：
实 验 者 姓 名：
学 号：
实 验 日 期：
实验报告完成日期：
指导教师意见：
目 录
一、实验目的…………………………………………3
二、实验原理…………………………………………3
三、实验仪器…………………………………………8
四、实验内容…………………………………………9
1、辨认一组电阻器………………………………9
2、辨认一组电容器………………………………10
3、测量一组半导体器件…………………………11
4、测量晶体管电流放大倍数β…………………11
五、实验总结…………………………………………13
六、思考题……………………………………………14
一、实验目的
1.认识电路元、器件的性能和规格，学会正确选用元、器件;
2.掌握电路元、器件的测量方法，了解它们的特性和参数;
3.了解晶体管特性图示仪基本原理和使用方法。
二、实验原理
在电子线路中，电阻、电位器、电容、电感和变压器等称为电路元件;二极管、稳压管、三极管、场效应管、可控硅以及集成电路等称为电路器件。本实验仅对实验室常用的电阻、电容、电感、晶体管等电子元器件作简要介绍。
(一) 电阻器
1.电阻器、电位器的型号命名方法。
（本实验中使用的电阻器均为碳膜电阻。）
2.电阻器的分类:通用电阻器、精密电阻器、高阻电阻器、高压电阻器、高频电阻器等。
3.电阻器、电位器的主要特性指标:
(1)标称阻值:电阻器表面所标注的阻值为标称阻值。不同精度等级的电阻器，其阻值系列不同，标称阻值是按国家规定的电阻器标称阻值系列选定。
(2)容许误差:电阻器、电位器的容许误差指电阻器、电位器的实际阻值对于标称阻值的允许最大误差范围，它标志着电阻器、电位器的阻值精度。
