简单直流电路检测题

  • 格式：doc
  • 大小：73.50 KB
  • 文档页数：3

第一章 直流电路 测试题

班级

姓名

成绩

一、填空题

1、已知电源电动势为E,电源的内阻压降为U0,则电源的端电压U= ;

2、在电源内部电源力将8C正电荷由负极移到正极做功12J,则电动势是 V,

若要将12C的电荷量由负极移到正极,则电源力做功 J;

3、一个电源E=10V,r =2,若外电路接一负载,则负载大小为 时电源有做大输出功率Pm,且Pm= ;

4、电阻R1与R2串联后接入电路中,若它们消耗的总功率为P,则电阻R1消耗的功率为P1= ,电阻R2消耗的电功率为P2= ;

5、把5的电阻R1和10的电阻R2串联接在15V的电路上,则R1消耗的电功率是

;若把R1,R2并联接在另一电路上,R1消耗的功率为10W,则R2消耗的电功率是 ;

6、有一包括电源和外电路电阻的点单闭合电路,当外电阻加倍时通过的电流为原来的2/3,则外电阻与电源内阻之比为 ;

7、一只220V,40W的灯泡正常发光时它的灯丝电阻是 ,当它接在110V的电路上,它的实际功率是 ;不考虑温度对电阻的影响

8、有一照明线路,电源端电压为220伏,负载电流为100安,线路的总阻抗为欧姆,那么负载端电压为 伏;

9、一只220伏15瓦的灯泡与一只220伏100瓦的灯泡串联后,接到220伏电源上,则 瓦灯泡较亮,而 瓦灯泡较暗;

10、用万用表测量电路的电流时必须先断开电路,然后按照电流从正到负的方向,将万用表直流电流挡 联到被测电路中;

二、选择题

1、R1和R2为两个串联电阻,一只R1= 4R2,若R1上消耗的功率为1W,则R2上消耗的功率为 ;

A、5W B、20W C、 D、400W

2、R1和R2为两个并联电阻,一只R1= 2R2,若R2上消耗的功率为1W,则R1上消耗的功率为 ;

A、2W B、1W C、4W D、

3、如图4所示,已知R1=R2=R3=12,则AB间的总电阻为 ; A、18 B、4 C、0 D、36

4、如图5所示,已知R1=1,R2=2,R3=6,R4=4,R5=2;则RAB= ;

A、2 B、2.8 C、 D、15

5、一根电阻丝均匀拉长为原来的2倍接在原来的电路中,在相同时间里电阻丝产生的热量是原来的

A、2 B、1/4 C、1/2 D、4

三、判断题

1、电压和电动势是两个物理意义相同的量;

2、若选择不同的零点时,电路中各点的电位将发生变化,电路中任意两点间的电压也随之变化;

3、几个相等阻值的电阻并联,其总阻值为其中一个电阻的阻值与电阻个数的比值;

4、 当电路处于通路状态时,外电路负载上的电压等于电源电动势;

5、电阻R1、R2、R3并联,总电阻为321321RRRRRR;

四、计算题

1、电源电动势E=40V,外电路负载电阻R=19,内阻r =1,试求：

（1） 负载电阻的电流和消耗的功率P1;

（2） 电源内阻所消耗的功率P2.

（3） 电源提供的功率;

2、如图6所示,已知电源电动势E=2V,内阻不计,外电路电阻R1=1,R2=2,R3=3,R4=6,求A、B、C、D 四点的电位;

合集下载

直流电路基础知识习题

直流电路基础知识习题

1 第一章 直流电路基础知识

一、 填空：

1．点电荷8210qC在电场中A点受电场力6210FN，方向向东，则A点的场强大小为 ，方 向 ；若将q从A点拿走，则A点的场强大小为 ，方向 ；若在A点再放一个'8410qC的电荷，则电荷受力大小为 ，方向 。

2．真空中有一点电荷，受到距离它1cm处另一点电荷的吸引，力的大小为52.710N，已知其中一个电荷电量为9310C，则另一电荷的电量为 。

3.图1为某电场的一簇电力线，a,b两点相比， 点场强较大；a,b两点相比， 点位高；有结论为：电力线是沿着电位 的方向。

4. 的定向移动形成电流，它的方向规定为 的方向。若不能确定电流的方向时，须选择一个 ，根据计算结果的正负确定其实方向：若值为正，表明 ；若值为负，表明 。 . b

. a

图 1

2 5.电压的方向规定为 电位指向 电位。电场中某点电位等于该点与 之间的电压；两点间电压等于两点的 。电位值与参考点选择 ，具有 性；电压与参考点选择 。

6.已知25VabU,V40Va,则Vb= 。已知V5Va，V35Vb，则baU= 。已知60VABU，20VBU，VA = 。

7.导体对电流的 作用称为电阻，它与导体的 、 、和 有关，电阻定律表达式为R= 。

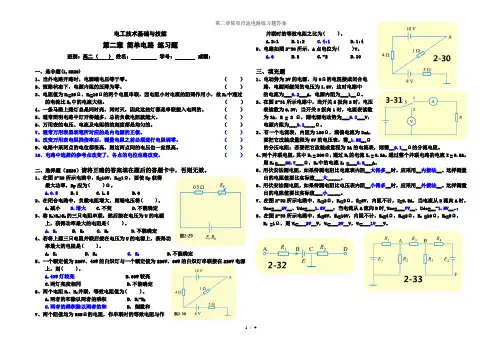

第二章简单直流电路练习题答案
