节流阀的工作原理

节流阀是一种常见的流体控制装置，用于控制流体的流量和压力。它通过改变流体流动的通道截面积来调节流量，从而实现流体的控制。下面将详细介绍节流阀的工作原理。

一、节流阀的基本结构

节流阀通常由阀体、阀芯、阀座、阀杆和操作装置等部件组成。阀体是节流阀的主体部分，通常由金属材料制成，具有一定的强度和耐腐蚀性。阀芯是位于阀体内的可移动部件，通过上下移动来改变流体流动的通道截面积。阀座是阀芯的固定支撑部件，通常由耐磨材料制成，以确保阀芯与阀座之间的密封性能。阀杆用于连接操作装置和阀芯，通过操作装置控制阀芯的运动。

二、节流阀的工作原理基于流体动力学原理和伯努利方程。当流体通过节流阀时，由于通道截面积的变化，流速和压力会发生变化，从而实现流量和压力的控制。

1. 流速的变化：根据连续性方程，流体通过节流阀时的流速与通道截面积成反比。当通道截面积减小时，流速增加；当通道截面积增大时，流速减小。通过改变阀芯的位置，可以调节通道截面积，从而控制流速。

2. 压力的变化：根据伯努利方程，流体通过节流阀时的压力与流速成反比。当流速增加时，压力减小；当流速减小时，压力增加。通过改变阀芯的位置，可以调节流速，从而控制压力。

三、节流阀的控制方式

节流阀可以通过手动操作、电动操作或气动操作来实现控制。不同的控制方式适用于不同的应用场景。 1. 手动操作：手动节流阀通过旋转阀杆或推拉阀杆来改变阀芯的位置，从而调节通道截面积。这种控制方式简单可靠，适用于一些小流量或低精度要求的场合。

2. 电动操作：电动节流阀通过电动装置来控制阀芯的运动。电动节流阀具有精确的控制能力和远程操作的特点，适用于需要高精度和远程控制的场合。

3. 气动操作：气动节流阀通过气动装置来控制阀芯的运动。气动节流阀具有快速响应和大流量控制的特点，适用于需要快速响应和大流量控制的场合。

四、节流阀的应用领域

节流阀广泛应用于工业生产和民用领域，常见的应用场景包括以下几个方面：

1. 流量控制：节流阀可以用于控制流体的流量，如调节液体管道中的流量大小，控制气体在系统中的流量等。

2. 压力控制：节流阀可以用于控制流体的压力，如调节液体管道中的压力大小，控制气体在系统中的压力等。

3. 温度控制：节流阀可以用于控制流体的温度，如控制冷却水的流量来调节设备的温度等。

4. 流体分配：节流阀可以用于控制流体在不同管道之间的分配，如将流体分配到不同的工艺设备中。

5. 流体稳定：节流阀可以用于稳定流体的流动，如控制液体管道中的湍流现象，使流体流动更加稳定。

总结：

节流阀通过改变流体流动的通道截面积来调节流量和压力。它的工作原理基于流体动力学原理和伯努利方程，通过改变阀芯的位置来控制通道截面积，从而实现流体的控制。节流阀的控制方式包括手动操作、电动操作和气动操作，适用于不同的应用场景。节流阀广泛应用于工业生产和民用领域，用于流量控制、压力控制、温度控制、流体分配和流体稳定等方面。

合集下载

节流阀和单向节流阀的工作原理

节流阀和单向节流阀的工作原理

节流阀和单向节流阀的工作原理

2007年01月08日 星期一 15:03

图14—11所示为节流阀结构图。气流径P口输入，通过节流口的节流作用后经A口输出。节流口的流通面积与阀芯位移量之间有一定的函数关系，这个函数关系与阀芯节流部分的形状有关。常用的有针阀型、三角沟梢型和圆柱斜切型等，与液压节流阀阀芯节流部分的形状基本相同，这里不再重复。图示即是圆柱斜切阀芯的节流阀。

图14—12所示为单向节流阀结构图，它是单向阀和节流阀并联而成的组合控制阀。当气流由P口向A口流动时。经过节流阀节流；反方向流动，即由A向P流动时，单向阀打开，不节流。

节流阀的外形结构与截止阀并无区别，只是它们启闭件的形状有所不同。节流阀的启闭件大多为圆锥流线型，通过它改变通道截面积而达到调节流量和压力。节流阀供在压力降极大的情况下作降低介质压力之用。

介质在节流阀瓣和阀座之间流速很大，以致使这些零件表面很快损坏－即所谓汽蚀现象。为了尽是减少汽蚀影响，阀瓣采用耐汽蚀材料（合金钢制造）并制成顶尖角为140～180的流线型圆锥体，这还能使阀瓣能有较大的开启高度，一般不推荐在小缝隙下节流。

节流阀具有以下特点：

1、构造较简单，便于制造和维修，成本低。

2、调节精度不高，不能作调节使用。

3、密封面易冲蚀，不能作切断介质用。

4、密封性好较差。

节流阀按通道方式可分为直通式和角式两种；按启闭件的形状分，有针形、沟形和窗形三种。节流阀的安装与维护应注意以下事项：

1、该阀经常需要操作，因此应安装在易于方面便操作的位置上。

2、安装时要注意介质方向与阀体所标箭头方向保持一致。

浏览器工作原理(图) 内部工作原理

浏览器工作原理(图) 内部工作原理

前端必读：浏览器内部工作原理

目录

一、介绍

二、渲染引擎

三、解析与DOM树构建

四、渲染树构建

五、布局

六、绘制

七、动态变化

八、渲染引擎的线程

九、CSS2可视模型

英文原文：How Browsers Work: Behind the Scenes of Modern Web Browsers

一、介绍

浏览器可以被认为是使用最广泛的软件，本文将介绍浏览器的工作原理，我们将看到，从你在地址栏输入到你看到google主页过程中都发生了什么。

将讨论的浏览器

今天，有五种主流浏览器——IE、Firefox、Safari、Chrome及Opera。

本文将基于一些开源浏览器的例子——Firefox、Chrome及Safari，Safari是部分开源的。

根据W3C（World Wide Web Consortium万维网联盟）的浏览器统计数据，当前（2011年5月），Firefox、Safari及Chrome的市场占有率综合已接近 60％。（原文为2009年10月，数据没有太大变化）因此，可以说开源浏览器已经占据了浏览器市场的半壁江山。

浏览器的主要功能

浏览器的主要功能是将用户选择的web资源呈现出来，它需要从服务器请求资源，并将其显示在浏览器窗口中，资源的格式通常是HTML，也包括 PDF、image及其他格式。用户用URI（Uniform Resource Identifier统一资源标识符）来指定所请求资源的位置，在网络一章有更多讨论。

HTML和CSS规范中规定了浏览器解释html文档的方式，由W3C组织对这些规范进行维护，W3C是负责制定web标准的组织。

HTML规范的最新版本是HTML4(/TR/html401/)，HTML5还在制定中（译注：两年 前），最新的CSS规范版本是2（/TR/CSS2），CSS3也还正在制定中（译注：同样两年前）。

节流阀的工作原理

节流阀的工作原理

节流阀的工作原理

节流阀工作原理详解

节流阀是通过改变节流截面或节流长度以控制流体流量的阀门。将节流阀和单向阀并联则可组合成单向节流阀。节流阀和单向节流阀是简易的流量控制阀，在定量泵液压系统中，节流阀和溢流阀配合，可组成三种节流调速系统，即进油路节流调速系统、回油路节流调速系统和旁路节流调速系统。节流阀没有流量负反馈功能，不能补偿由负载变化所造成的速度不稳定，一般仅用于负载变化不大或对速度稳定性要求不高的场合。

对节流阀的性能要求是：

•流量调节范围大，流量一压差变化平滑;

•内泄漏量小，若有外泄漏油口，外泄漏量也要小;

•调节力矩小，动作灵敏。

节流阀(throttle valve)的外形结构与截止阀并无区别，只是它们启闭件的形状有所不同。节流阀的启闭件大多为圆锥流线型，通过它改变通道截面积而达到调节流量和压力。节流阀供在压力降极大的情况下作降低介质压力之用。

介质在节流阀瓣和阀座之间流速很大，以致使这些零件表面很快损坏-即所谓汽蚀现象。为了尽量减少汽蚀影响，阀瓣采用耐汽蚀材料(合金钢制造)并制成顶尖角为140～180的流线型圆锥体，这还能使阀瓣能有较大的开启高度，一般不推荐在小缝隙下节流。

节流阀具有以下特点：

1、构造较简单，便于制造和维修，成本低。

2、调节精度不高，不能作调节使用。

3、密封面易冲蚀，不能作切断介质用。

4、密封性较差。

调速阀

调速阀是进行了压力补偿的节流阀。它由定差减压阀和节流阀串联而成。

节流阀前、后的压力分别引到减压阀阀芯右、左两端，当负载压力增大，于是作用在减压阀芯左端的液压力增大，阀芯右移，减压口加大，压降减小，从而使节流阀的压差（p2-p3）保持不变；反之亦然。这样就是调速阀的流量恒定不变（不受负载影响）。

调速阀也可以设计成先节流后减压的结构。

节流阀的工作原理 2

节流阀的工作原理 2

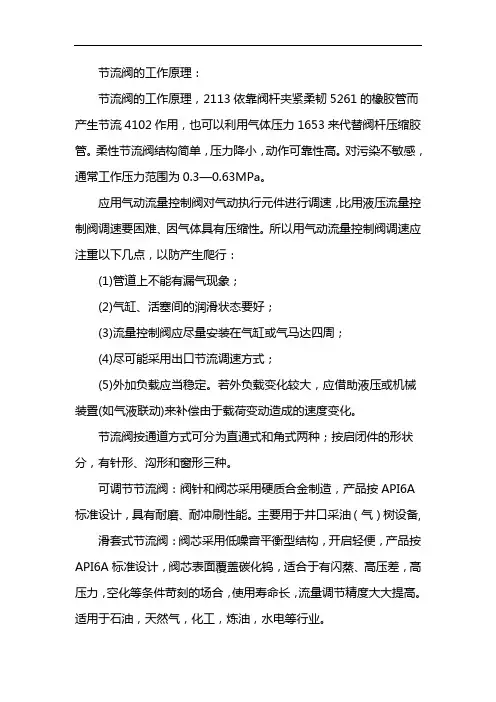

节流阀的工作原理：
