节流阀的工作原理

节流阀和单向节流阀的工作原理

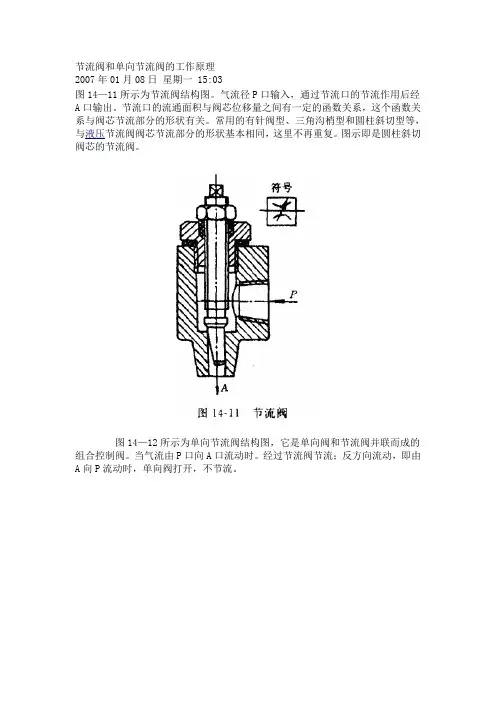

图14—11所示为节流阀结构图。气流径P口输入，通过节流口的节流作用后经A口输出。节流口的流通面积与阀芯位移量之间有一定的函数关系，这个函数关系与阀芯节流部分的形状有关。常用的有针阀型、三角沟梢型和圆柱斜切型等，与液压节流阀阀芯节流部分的形状基本相同，这里不再重复。图示即是圆柱斜切阀芯的节流阀。

图14—12所示为单向节流阀结构图，它是单向阀和节流阀并联而成的组合控制阀。当气流由P口向A口流动时。经过节流阀节流;反方向流动，即由A向P流动时，单向阀打开，不节流。

溢流节流阀的工作原理

溢流节流阀也是一种压力补偿型节流阀，它由溢流阀3和节流阀2并联而成。进口处的高压油p1，一部分经节流阀2去执行机构，压力降为p2，另一部分经溢流阀3的溢流口去油箱。溢流阀上、下端分别与节流阀前后的压力油p1和p2相通。当出口压力p2增大时，阀芯下移，关小溢流口，溢流阻力增大，进口压力p2随之增加，因而节流阀前后的压差(p1-p2)基本保持不变;反之亦然。即通过阀的流量基本不受负载的影响。

与调速阀不同，溢流节流阀必须接在执行元件的进油路上。这时泵的出口(即溢流节流阀的进口)压力p1随负载压力p2的变化而变化，属变压系统，其功率利用比较合理，系统发热小.

柔性节流阀的工作原理及使用注意要点

图1所示为柔性节流阀的工作原理图，依靠阀杆夹紧柔韧的橡胶管而产生节流作用，也可以利用气体压力来代替阀杆压缩胶管。柔性节流阀结构简单，压力降小，动作可靠性高。对污染不敏感，通常工作压力范围为0(3—0(63MPa。

应用气动流量控制阀对气动执行元件进行调速，比用液压流量控制阀调速要困难、因气体具有压缩性。所以用气动流量控制阀调速应注意以下几点，以防产生爬行:

(1)管道上不能有漏气现象;

(2)气缸、活塞间的润滑状态要好;

(3)流量控制阀应尽量安装在气缸或气马达附近; (4)尽可能采用出口节流调速方式;

节流阀的工作原理

节流阀是一种常见的流体控制装置，用于控制流体的流量和压力。它通过改变流体通过的通道截面积来实现流量的调节，从而达到控制流体压力和流量的目的。下面将详细介绍节流阀的工作原理。

1. 压力能量转换

节流阀的工作原理基于流体的压力能量转换。当流体通过节流阀时，流体的动能和压力能会相互转换。当流体通过节流阀的狭窄通道时，通道的截面积变小，流体的速度增加，从而使动能增加。根据贝努利定律，流体速度增加时，压力会降低。因此，通过改变节流阀的通道截面积，可以调节流体的压力和流量。

2. 流体的速度和压力关系

根据伯努利定律，流体的速度和压力呈反比关系。当流体通过节流阀的缩小通道时，通道截面积变小，流体速度增加，压力降低。相反，当通道截面积增大时，流体速度减小，压力增加。因此，通过调节节流阀的通道截面积，可以控制流体的压力和流量。

3. 节流阀的结构

节流阀通常由阀体、阀芯、阀座和控制装置等部份组成。阀体是节流阀的外壳，用于容纳阀芯和阀座。阀芯是节流阀的关键部件，通过上下挪移来改变通道截面积。阀座是阀芯的配合部件，用于控制流体的流量。控制装置可以手动或者自动控制节流阀的开启程度，从而实现流量的调节。

4. 节流阀的工作过程

当节流阀处于关闭状态时，阀芯与阀座密切配合，阻挠流体通过。当需要调节流量时，控制装置会调整阀芯的位置，使通道截面积发生变化。当阀芯向上挪移时，通道截面积增大，流体流过节流阀时的速度减小，压力增加。相反，当阀芯向下挪移时，通道截面积减小，流体流过节流阀时的速度增加，压力降低。通过控制阀芯的位置，可以实现对流体压力和流量的精确控制。

5. 节流阀的应用

节流阀广泛应用于工业生产中的流体控制系统中。它可以用于控制流体的流量和压力，保护管道和设备免受过高压力的伤害。节流阀还可以用于调节流体的温度和浓度，满足不同工艺要求。在石油、化工、冶金、电力等行业中，节流阀被广泛应用于流体控制和调节过程中。

节流阀和单向节流阀的工作原理

2007年01月08日 星期一 15:03

图14—11所示为节流阀结构图。气流径P口输入，通过节流口的节流作用后经A口输出。节流口的流通面积与阀芯位移量之间有一定的函数关系，这个函数关系与阀芯节流部分的形状有关。常用的有针阀型、三角沟梢型和圆柱斜切型等，与液压节流阀阀芯节流部分的形状基本相同，这里不再重复。图示即是圆柱斜切阀芯的节流阀。

图14—12所示为单向节流阀结构图，它是单向阀和节流阀并联而成的组合控制阀。当气流由P口向A口流动时。经过节流阀节流；反方向流动，即由A向P流动时，单向阀打开，不节流。

节流阀的外形结构与截止阀并无区别，只是它们启闭件的形状有所不同。节流阀的启闭件大多为圆锥流线型，通过它改变通道截面积而达到调节流量和压力。节流阀供在压力降极大的情况下作降低介质压力之用。

介质在节流阀瓣和阀座之间流速很大，以致使这些零件表面很快损坏－即所谓汽蚀现象。为了尽是减少汽蚀影响，阀瓣采用耐汽蚀材料（合金钢制造）并制成顶尖角为140～180的流线型圆锥体，这还能使阀瓣能有较大的开启高度，一般不推荐在小缝隙下节流。

节流阀具有以下特点：

1、构造较简单，便于制造和维修，成本低。

2、调节精度不高，不能作调节使用。

3、密封面易冲蚀，不能作切断介质用。

4、密封性好较差。

节流阀按通道方式可分为直通式和角式两种；按启闭件的形状分，有针形、沟形和窗形三种。节流阀的安装与维护应注意以下事项：

1、该阀经常需要操作，因此应安装在易于方面便操作的位置上。

2、安装时要注意介质方向与阀体所标箭头方向保持一致。
