DC04材料宝钢标准

一、化学成分

DC04材料的化学成分符合国家标准GB/T 5213-2001的规定。其主要化学成分为碳（C）、硅（Si）、锰（Mn）、磷（P）、硫（S）等元素。其中，碳含量为0.02%~0.10%，硅含量为0.05%~0.15%，锰含量为0.40%~1.00%，磷含量不大于0.035%，硫含量不大于0.035%。

二、机械性能

DC04材料的机械性能符合国家标准GB/T 5213-2001的规定。其抗拉强度为270~380 MPa，屈服强度为170~240 MPa，延伸率为28%~42%。在宝钢标准中，DC04材料的机械性能还包括硬度指标，硬度值为85~115 HB。

三、成形性能

DC04材料的成形性能良好，适用于各种成形工艺。在冲压成形、弯曲成形、翻边成形等工艺中，DC04材料具有良好的加工性能和塑性变形能力。此外，DC04材料还具有良好的深冲性能，可以满足复杂形状零件的制造要求。

四、耐腐蚀性能

DC04材料的耐腐蚀性能符合国家标准GB/T 5213-2001的规定。在常温下，DC04材料对大气、水、盐雾等环境因素具有较强的耐腐蚀能力。在腐蚀介质中，DC04材料的耐腐蚀性能也表现出色，可以满足各种腐蚀环境下的使用要求。

综上所述，DC04材料宝钢标准在化学成分、机械性能、成形性能和耐腐蚀性能方面均符合相关国家标准的规定。在使用过程中，根据实际需求和加工条件的不同，可以制定相应的工艺方案和质量控制措施，以确保DC04材料的使用效果和产品质量。

合集下载

中外钢材材质-牌号-对照表

中外钢材材质-牌号-对照表

宝钢企标国标日本工业标准德国工业标准欧洲标准美国材料试验协会标准

牌号牌号牌号牌号牌号标准号

商用级（CQ)SPCCST12Q19510-P10-S08-P08-S08Al-P08Al-SSPCCST12FeP01ASTMA366/A366M-96(已由ASTMA366-A366M-97取代）

冲压级（DQ）SPCDST1310-Z08-Z08Al-ZSPCDUSt13RRSt13FeP03ASTM A619-A619-96(1997年后作废）

深冲级（DDQ)SPCE-FSPCE-HFSPCE-ZFST14-FST14-HFST14-ZFST14-T08Al-F08Al-HF08Al-ZFSPCEST14FeP04ASTM A620-A620M-96(已由ASTM A620-A620M-97取代）

特深冲级(SDDQ)ST15FeP05

超深冲级（EDDQ)ST16BSC2(BIF2)BSC3(BIF3)FeP06

St37-2GQ215Q23515-P15-S15-ZSPFC370SPFC390St37-2GUSt37-2GSt37-3GASTM A611-96GradA、BGradc-1,C-2(已由97版取代）

St44-3GQ25520-P20-S20-ZSPFC440St44-3GGras D-1,D-2

St52-3GQ275SPFC490SPFC540St52-3GGras E

商用咬合成型（CQ)St01ZSt02ZPTJYSGCCSt01ZSt02ZDX51D+ZCQLFQ(CSA、B、CFS-A、B）冲压（DDQ)St03ZSCSGCD1St03ZDX52D+ZDQ(DDS)热镀锌冷轧低碳钢中外钢材材质对照表冷轧低碳及涂镀钢板牌号近似对照表

材料类别

冷轧低碳及超低碳钢板及钢带

冷轧碳素结构钢钢板及钢带深冲（DDQ)St04ZSt05ZCSSGCD2SGCD3St04ZSt05ZDX53D+ZDQDQSK(DDS)

白车身专业知识(车身设计规则)

白车身专业知识(车身设计规则)

白车身设计规则

1．基本原则

1.1 白车身设计是一个复杂的系统并行设计过程，要彻底地摒弃孤立地单个零件设计方法，任何一个零件只是其所处在的分总成的一个零件，设计时均应考虑其与周边相关零部件的相互关系。（我们参考一下侧围、车架总成）

1.2 任何一种车型的白车身结构均可按三层板的设计思想去构思结构设计，即最外层是外板，最内层是内板，中间是加强板，在车身附件安装连接部位应考虑设计加强板。（比如侧围、前罩板总成）

1.3 所设计的白车身结构在满足整车性能上、结构上、冲压工艺、焊接工艺、涂装工艺、总装工艺是否比参考样车或其他车型更优越，是否符合国内（尤其是客户）的实际生产状况，以便预先确定结构及工艺的改良方案。

1.4 白车身在结构与性能上应提供车身所需的承载能力,即强度和刚度要求。

2．白车身钣金的材料选取原则

汽车覆盖件所用材料一般是冷轧钢板。

2.1按国家标准选取钣金材料

2.1.1钣金按表面质量分有I，II两级：I级质量最好，适用于外板；II级次之，适用于内板与加强板。

2.1.2钣金按冲压拉延等级分有P，S，Z，F，HF，ZF六级

P：普通拉深级，适用于拉延深度浅的零件；

S：深拉深级，适用于拉延深度一般的零件；

Z：最深拉深级，适用于拉延深度较深的零件；

F：复杂拉深级，适用于结构复杂且拉延深度较深的零件；

HF：很复杂拉深级，适用于结构较复杂且拉延深度较深的零件；

ZF：最复杂拉深级，适用于结构非常复杂且拉延深度较深的零件；

2.1.3钣金按强度等级分有：普通强度，高强度，超高强度

高强度和超高强度钢板按其强化机理分为：固溶强化、析出强化、组织强化，复合组织强化、热处理硬化型强化、相变强化、冷作强化、时效强化等。

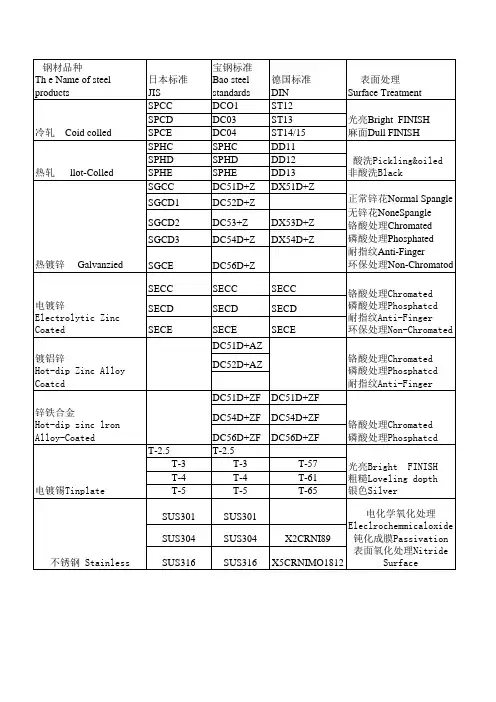

钢材代号

钢材代号

钢材品种Th e Name of steelproducts日本标准JIS宝钢标准Bao steelstandards德国标准DIN 表面处理Surface TreatmentSPCCDCO1ST12SPCDDC03ST13SPCEDC04ST14/15SPHCSPHCDD11SPHDSPHDDD12SPHESPHEDD13SGCCDC51D+ZDX51D+ZSGCD1DC52D+ZSGCD2DC53+ZDX53D+ZSGCD3DC54D+ZDX54D+ZSGCEDC56D+ZSECCSECCSECCSECDSECDSECDSECESECESECEDC51D+AZDC52D+AZDC51D+ZFDC51D+ZFDC54D+ZFDC54D+ZFDC56D+ZFDC56D+ZFT-2.5T-2.5T-3T-3T-57T-4T-4T-61T-5T-5T-65SUS301SUS301SUS304SUS304X2CRNI89SUS316SUS316X5CRNIMO1812热镀锌 Galvanzied正常锌花Normal Spangle无锌花NoneSpangle铬酸处理Chromated磷酸处理Phosphated耐指纹Anti-Finger环保处理Non-Chromatod冷轧 Coid colled光亮Bright FINISH麻面Dull FINISH热轧 llot-Colled 酸洗Pickling&oiled非酸洗Black电镀锌Electrolytic ZincCoated铬酸处理Chromated磷酸处理Phosphatcd耐指纹Anti-Finger环保处理Non-Chromated镀铝锌Hot-dip Zinc AlloyCoatcd铬酸处理Chromated磷酸处理Phosphatcd耐指纹Anti-Finger不锈钢 Stainless电化学氧化处理Eleclrochemmicaloxide钝化成膜Passivation表面氧化处理NitrideSurface锌铁合金Hot-dip zinc lronAlloy-Coated铬酸处理Chromated磷酸处理Phosphatcd电镀锡Tinplate光亮Bright FINISH粗糙Loveling dopth银色Silver

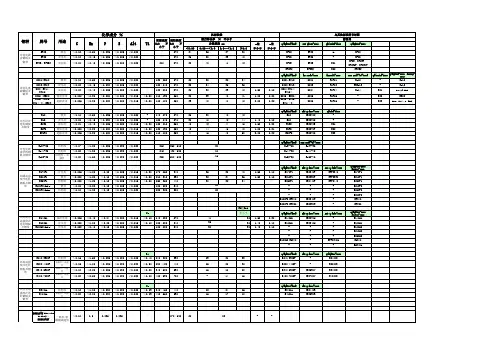

宝钢钢板标准对应表

宝钢钢板标准对应表

r值n值Q/BQB402-2003JIS G3141-1996GB/T5213-2001Q/BQB402-1999＜0.600.60～＜1.01.0～＜1.6≥1.6不小于不小于

SPCC一般用≤0.12≤0.50≤0.035≤0.025≥0.020－27034363738SPCCSPCC-SPCC

SPCD冲压用≤0.10≤0.45≤0.035≤0.025≥0.020－27036383940SPCDSPCD-SPCD

SPCE、SPCEN深冲用≤0.08≤0.40≤0.025≤0.020≥0.02021027038404142SPCESPCESC1SPCE、SPCEF、SPCEHF、SPCEZF

SPCENSPCENSC2SPCEN

Q/BQB403-2003EN 10130-1999EN10130-1991DIN 1623-(1)-1983GB/T5213-2001Q/BQB403-1999 BZJ407-1999DC01(ST12)一般用≤0.10≤0.50≤0.035≤0.025≥0.020－130～26027028303234－－DC01(ST12)DC01FeP01St12-St12

DC03(ST13)冲压用≤0.08≤0.45≤0.030≤0.025≥0.020－120～24027032343536－－DC03(ST13)DC03FeP03RRSt13-St13DC04(ST14、ST15）深冲用≤0.08≤0.40≤0.025≤0.020≥0.020－120～210270363839401.500.18DC04(ST14、ST15）DC04FeP04St14SC1ST14ZF,ST15

DC05（BSC2）特深冲用≤0.008≤0.30≤0.020≤0.020≥0.015≤0.20110～190260383940411.800.20DC05（BSC2）DC05FeP05-SC2BSC2DC06（ST16、ST14－T、BSC3）超深冲用≤0.006≤0.30≤0.020≤0.020≥0.015≤0.20100～180260394041422.000.22DC06（ST16、ST14－T、DC06FeP06-SC3ST16、ST14－T、BSC3
