VB环境下实现PC机与单片机的串行通讯随着科技的不断发展，PC机和单片机的联系日益密切，特别是在嵌入式系统领域中，单片机已经成为了必不可少的重要组成部分。
而如何实现PC机和单片机之间的通讯，是一项必须要掌握的技能。
本篇文章主要介绍如何运用VB环境下的串口编程，实现PC机与单片机的串行通讯。
一、概述通讯技术日新月异，各种新的通讯技术层出不穷。
而在普通家庭却使用最为广泛的通讯技术，还是传统的串口通讯。
使用传统的串口通讯，可以实现PC机与单片机之间的数据交互，可靠性高，兼容性强，使用便捷。
要实现PC机与单片机之间的串行通讯，需要掌握两个技能：单片机串行通讯的编程和VB环境下串口编程。
二、单片机串行通讯的编程单片机串行通讯主要是通过寄存器和中断实现的。
单片机通过一个IO口与电脑之间建立一个简单的通讯接口，PC机通过该接口向单片机发送数据，单片机接收到数据，就可以通过该接口把数据返回给PC机。
单片机串口通讯编程的内容主要包括串口数据位、停止位、校验位、波特率等信息，这些信息需要设置在单片机的寄存器中。
同时，还要设置中断信息，以免程序在不接收数据时死等。
三、VB环境下串口编程VB环境下串口编程的关键是掌握控件的使用。
实际上，VB环境下的串口编程非常简单，只需要使用微软提供的MSComm控件就可以实现。
通过MSComm控件的事件和方法，可以轻松地实现数据的读取、发送、接收等功能。
需要注意的是，MSComm控件的BaudRate属性需要与单片机编写的程序的波特率一致，不然可能会出现通讯故障。
四、如何实现串口通讯首先需要硬件上建立好通讯接口。
通常情况下，USB串口转换器和单片机板子都会配套出售，只需要把两者插在一起即可。
其次需要编写单片机的串口通讯程序。
单片机数字口与串口的通讯，就是把串口接到单片机的数字口中，通过串口向外发送数据。
因此，编写单片机的串口通讯程序，需要设置停止位、数据位、奇偶校验位、波特率等参数。
基于VB6.0的PC机与单片机串口通讯的实现魏延萍【期刊名称】《信息技术》【年(卷),期】2011(000)007【摘要】RS-232 serial port is used to carry out the communication between PC and singlechip microcomputer. The hardware connection scheme and the associated communication protocols are designed in details. The MSComm component is researched, and the communication program based on VB6.0 is developed, and the detailed programming is presented. An example proved that the design is stable and reliable, and can satisfy the design requirement and function, and the system is provided with a good reference value for developing similar system.%应用RS-232串口实现PC机与单片机之间的通讯,设计了其硬件连接电路及相关通讯协议.研究了MSComm控件,并编写了基于VB6.O的通讯软件程序,给出了详细的程序设计.通过实例,证明该设计运行稳定可靠,能满足设计的需求和功能,对于开发类似的系统具有很好的参考价值.【总页数】3页(P38-40)【作者】魏延萍【作者单位】宝鸡文理学院物理与信息技术系,宝鸡721007【正文语种】中文【中图分类】TP311.1【相关文献】1.基于VC6.0的多台MSP430单片机和PC机串口通讯实现方案 [J], 周辉军;许亮;韩瑞宁2.基于VB6.0的PC机与多单片机串行通信设计与实现 [J], 孔德刚;肖海荣;安国建;刘文江3.利用VB6.0实现PC机与单片机的串口通讯 [J], 付旭;方康玲4.基于VB6.0实现单片机与PC机的串口通信 [J], 陈代胜;张莉君;;;5.基于VB6.0实现PC机与单片机的串行通讯 [J], 杨佩璐因版权原因，仅展示原文概要，查看原文内容请购买。
VB入门中最简单入门教程基于VB单片机与PC通信一、目的和要求1、掌握利用VB软件制做出通信界面；2、掌握在VB中添加程序并能够写出发送数据的程序；3、掌握单片机串行口通信原理；4、掌握单片机接受串行口通信数据程序；二、设备1、Keilc51软件及电脑一台；2、89C51单片机开发板一块；3、Microsoft Visual Basic 6.0软件；三、实验内容本次课程设计就是利用Microsoft Visual Basic 6.0软件制作一个通信界面在界面上添加三个按钮，当按第一个按钮时单片机上的LED灯正转，当按第二个按钮时单片机上的LED灯反转，当按第三个按钮时单片机上的LED灯闪烁。
单片机能正确接受并显示。
四、原理串口是计算机上一种非常通用设备通信的协议〔不要与通用串行总线Universal Serial Bus或者USB混淆〕。
大多数计算机包含两个基于RS232的串口。
串口同时也是仪器仪表设备通用的通信协议；很多GPIB兼容的设备也带有RS-232口。
同时，串口通信协议也可以用于获取远程采集设备的数据。
串口通信的概念非常简单，串口按位〔bit〕发送和接收字节。
尽管比按字节〔byte〕的并行通信慢，但是串口可以在使用一根线发送数据的同时用另一根线接收数据。
它很简单并且能够实现远距离通信。
比方IEEE488定义并行通行状态时，规定设备线总常不得超过20米，并且任意两个设备间的长度不得超过2米；而对于串口而言，长度可达1200米。
五、步骤1、在桌面上启动Microsoft Visual Basic 6.0软件弹出对话框，点击标准EXE确定。
2、添加串口控件点击工程-部件-Microsoft Comm control 6.0 即可会在左方的工具栏出现该工具，双击此工具会在form1中出现。
3、初始化串口双击form1中的空白区域添加程序MSComm1.Settings = "9600,n,8,1"mPort = 4MSComm1.PortOpen = TrueMSComm1.RThreshold = 1mPort 取决你使用的串行口，在设备管理器中查看。

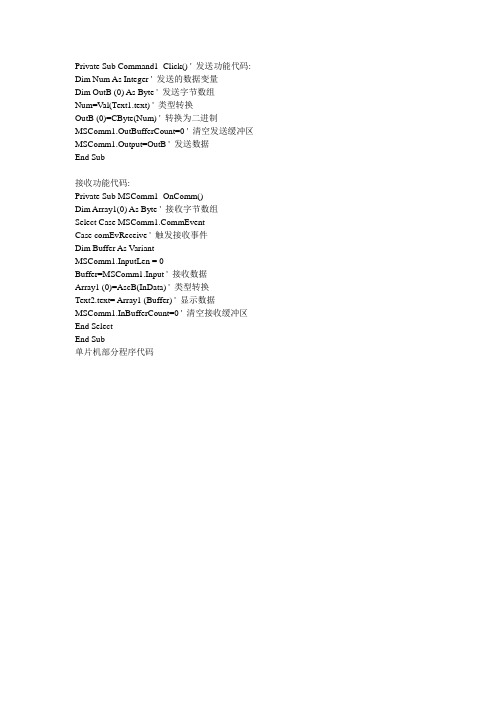

Private Sub Command1_Click() ' 发送功能代码: Dim Num As Integer ' 发送的数据变量Dim OutB (0) As Byte ' 发送字节数组Num=Val(Text1.text) ' 类型转换OutB (0)=CByte(Num) ' 转换为二进制MSComm1.OutBufferCount=0 ' 清空发送缓冲区MSComm1.Output=OutB ' 发送数据End Sub接收功能代码:Private Sub MSComm1_OnComm()Dim Array1(0) As Byte ' 接收字节数组Select Case mEventCase comEvReceive ' 触发接收事件Dim Buffer As VariantMSComm1.InputLen = 0Buffer=MSComm1.Input ' 接收数据Array1 (0)=AscB(InData) ' 类型转换Text2.text= Array1 (Buffer) ' 显示数据MSComm1.InBufferCount=0 ' 清空接收缓冲区End SelectEnd Sub单片机部分程序代码Private Sub Form_Load()mPort = 11 '使用COM 作为通信端口MSComm1.Settings = "300,N,8,1" '设置通信参数波特率为9600,' 无奇偶校验位, 8 个数据位, 一个停止位MSComm1.InputLen = 0 '读取缓存区的所有字符MSComm1.InBufferSize = 1024 '设置接收缓存区为1024MSComm1.OutBufferSize = 512 '设置发送缓存区为512MSComm1.PortOpen = True '打开串口MSComm1.SThreshold = 1 '不触发发送事件MSComm1.RThreshold = 1 '每一个字符到接收缓存区都触发接受事件MSComm1.InBufferCount = 0 '清除发送缓存区的数据MSComm1.OutBufferCount = 0 '清除接收缓存区的数据MSComm1.InputMode = comInputModeBinary ' 采用二进制方式End SubPrivate Sub Comsend_Click()Dim x As StringIf Textsend.Text = "" Then '发送数据不能为空x = MsgBox("发送数据不能为空", 16)Exit SubEnd IfIf Not MSComm1.PortOpen Then '保证串口打开MSComm1.PortOpen = TrueEnd IfMSComm1.Output = Textsend.Text + Chr$(13)For i = 1 To 20000000 '延时NextEnd SubPrivate Sub Command1_qkfs_Click()Textsend.Text = "" '清空发送缓存区Textsend.SetFocusEnd SubPrivate Sub Command2_qkjs_Click()TextReceive.Text = "" '清空接收缓存区Textsend.SetFocusEnd SubPrivate Sub MSComm1_OnComm()Select Case mEvent '检验串口事件'错误处理Case comEventOverrun '数据丢失Textsend.Text = "" '清空发送缓存区TextReceive.Text = "" '清空接收缓存区Textsend.SetFocusExit SubCase comEventRxOver '接收缓存区溢出Textsend.Text = "" '清空发送缓存区TextReceive.Text = "" '清空接收缓存区Textsend.SetFocusExit SubCase comEventTxOver '发送缓存区已满Textsend.Text = "" '清空发送缓存区TextReceive.Text = "" '清空接收缓存区Textsend.SetFocusExit Sub'事件处理Case comEReceive '接收缓存区内有数据Dim str As Stringsrt = MSComm1.Input '从接收队列中读入字符串TextReceive.Text = TextReceive.Text + str '读出字符串送显End SelectEnd SubPrivate Sub Commandguanbi_Click()MSComm1.PortOpen = FalseUnload MeEnd Sub/share/269187588/12858676890?from=010*******&ref=hotnewsfeed&sf et=110&fin=5&ff_id=269187588。

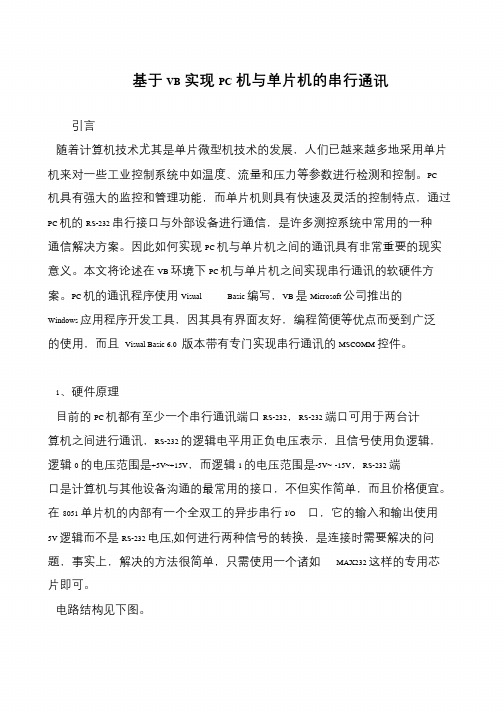

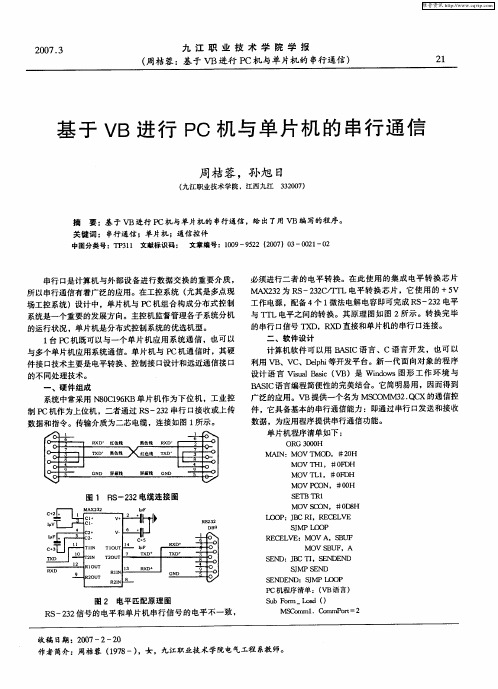

基于VB实现PC机与单片机的串行通讯
