基于Verilog的数字电路设计与仿真实验

数字电路设计与仿真是数字电子技术领域中非常重要的一部分，Verilog作为一种硬件描述语言，在数字电路设计中扮演着至关重要的角色。本文将介绍基于Verilog的数字电路设计与仿真实验，包括Verilog语言基础、数字电路设计流程、仿真工具的选择以及实验案例分析等内容。

Verilog语言基础

Verilog是一种硬件描述语言，广泛应用于数字电路设计领域。它具有类似于C语言的语法结构，包括模块化设计、行为建模和结构建模等特点。在Verilog中，最基本的单元是模块（module），一个模块可以包含输入端口（input）、输出端口（output）和内部信号（wire）。通过组合这些模块，可以构建复杂的数字电路系统。

Verilog语言中常用的建模方式包括行为建模和结构建模。行为建模主要描述数字电路的功能行为，而结构建模则描述数字电路的物理结构。Verilog语言还支持时序描述和并发描述，可以方便地对数字电路进行精确描述和仿真。

数字电路设计流程

数字电路设计流程通常包括需求分析、概念设计、详细设计、验证和实现等阶段。在Verilog中进行数字电路设计时，首先需要明确设计需求，然后进行概念设计，确定整体架构和模块划分。接下来是详细设计阶段，根据功能需求编写Verilog代码，并进行仿真验证。最后是实现阶段，将Verilog代码综合成目标设备可实现的逻辑电路。

在数字电路设计流程中，仿真验证是非常关键的一步。通过仿真可以验证设计的正确性和功能是否符合预期。Verilog提供了丰富的仿真工具和方法，如ModelSim、Xilinx ISE等，可以对设计进行全面的仿真测试。

仿真工具的选择

在进行基于Verilog的数字电路设计与仿真实验时，选择合适的仿真工具至关重要。ModelSim是一款常用的Verilog仿真工具，它提供了直观的图形界面和强大的仿真功能，能够帮助设计人员快速验证设计的正确性。

除了ModelSim外，Xilinx ISE也是一款常用的综合工具，它集成了Verilog编译、综合和仿真等功能，适用于FPGA开发和数字电路设计。通过Xilinx ISE可以将Verilog代码综合成目标设备可实现的逻辑电路，并进行时序分析和布线布局。

实验案例分析

下面以一个简单的二输入AND门为例，介绍基于Verilog的数字电路设计与仿真实验过程：

示例代码star：

编程语言：verilog

module and_gate(input a, input b, output y); assign y = a & b;

endmodule

示例代码end

上述代码定义了一个AND门模块，输入端口为a、b，输出端口为y。通过逻辑运算符&实现了AND门功能。接下来可以使用ModelSim对该模块进行仿真测试，验证其功能正确性。

示例代码star：

编程语言：verilog

module testbench;

reg a, b;

wire y;

and_gate dut(.a(a), .b(b), .y(y));

initial begin

a = 1'b0; b = 1'b0;

#10 a = 1'b0; b = 1'b1;

#10 a = 1'b1; b = 1'b0;

#10 a = 1'b1; b = 1'b1;

#10 $finish; end

endmodule

示例代码end

上述代码定义了一个testbench模块，用于对AND门模块进行测试。通过改变输入a、b的值，并观察输出y的变化来验证AND门功能是否正确。

结语

通过本文对基于Verilog的数字电路设计与仿真实验的介绍，相信读者对Verilog语言及数字电路设计流程有了更深入的了解。在今后的学习和工作中，可以通过实际操作和实验来进一步提升自己在数字电路设计领域的能力和水平。希望本文能够对读者有所帮助，谢谢！

以上就是关于基于Verilog的数字电路设计与仿真实验的文章内容，请您阅读参考。

合集下载

数电实验(verilog文档)

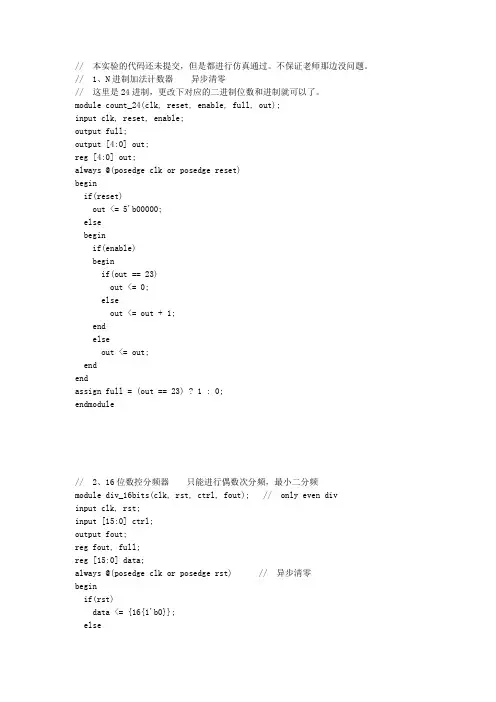

数电实验(verilog文档)

// 本实验的代码还未提交，但是都进行仿真通过。不保证老师那边没问题。

// 1、N进制加法计数器 异步清零

// 这里是24进制，更改下对应的二进制位数和进制就可以了。

module count_24(clk, reset, enable, full, out);

input clk, reset, enable;

output full;

output [4:0] out;

reg [4:0] out;

always @(posedge clk or posedge reset)

begin

if(reset)

out <= 5'b00000;

else

begin

if(enable)

begin

if(out == 23)

out <= 0;

else

out <= out + 1;

end

else

out <= out;

end

end

assign full = (out == 23) ? 1 : 0;

endmodule

// 2、16位数控分频器 只能进行偶数次分频，最小二分频

module div_16bits(clk, rst, ctrl, fout); // only even div

input clk, rst;

input [15:0] ctrl;

output fout;

reg fout, full;

reg [15:0] data;

always @(posedge clk or posedge rst) // 异步清零

begin

if(rst)

data <= {16{1'b0}};

else

begin

if(data == {16{1'b1}})

begin

data <= ctrl;

full <= 1'b1;

end

else

begin

不合适的电路设计造成基于事件驱动的Verilog—XL仿真得到错误的结果

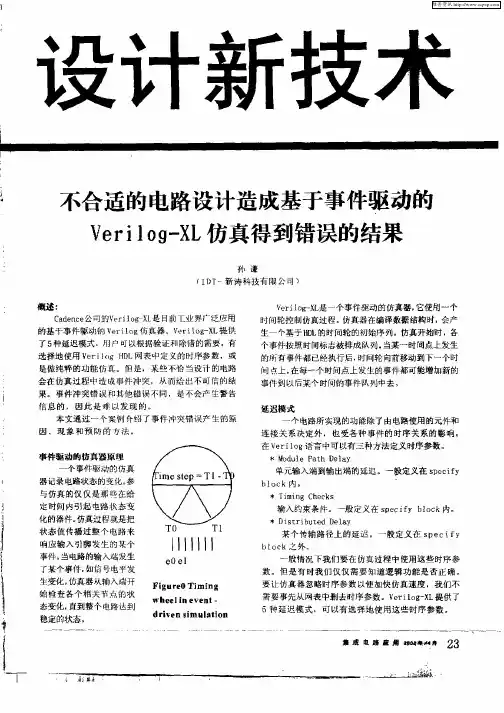

不合适的电路设计造成基于事件驱动的Verilog—XL仿真得到错误的结果

不合适的电路设计造成基于事件驱动的　Ｖｅｒ　ｉ　ｌ　ｏｇ－ＸＬ仿真得到错误的结果　

孙谦　（ＩＤＴ一新涛科技有限公司）　概述：　Ｃａｄｅｎｃｅ公司的Ｖｅｒｉ　ｌｏｇ—ＸＬ是目前工业界广泛应用　的基于事件驱动的Ｖｅｒｉｌｏｇ仿真器　Ｖｅｒｉｌｏｇ—ｘＬ提供　了５种延迟模式，用户可以根据验证和除错的需要，有　选择地使用Ｖｅｒｉｌｏｇ　ＨＤＬ网表中定义的时序参数，或　是做纯粹的功能仿真　但是，某些不恰当设计的电路　会在仿真过程中造成事件冲突，从而给出不可信的结　果。事件冲突错误和其他错误不同，是不会产生警告　信息的，因此是难以发现的。　本文通过一个案例介绍了事件冲突错误产生的原　因、现象和预防的方法。　事件驱动的仿真器原理　一个事件驱动的仿真　器记录电路状态的变化　参　与仿真的仅仅是那些在给　定时间内引起电路状态变　化的器件　仿真过程就是把　状态值传播过整个电路来　响应输入引脚发生的某个　事件　当电路的输入端发生　了某个事件，如信号电平发　生变化，仿真器从输入端开　始检查各个相关节点的状　态变化，直到整个电路达到　稳定的状态。　ｌｌ　ｌ　ｅ０　ｅｌ　ＦｉｇｕｒｅＯ　Ｔｉｍｉｎｇ　ｗｈｅｅｌｉｎ　ｅｖｅｎｔ．　ｄｒｉｖｅｎ　ｓｉｍｕｌａｔｉｏｎ　Ｖｅｒｉ　ｌｏｇ—ｘＬ是一个事件驱动的仿真器，它使用一个　时间轮控制仿真过程。仿真器在编译数据结构时，会产　生一个基于ＩＩＤＬ的时间轮的初始序列　仿真开始时，各　个事件按照时间标志被排成队列　当某一时间点上发生　的所有事件都已经执行后，时间轮向前移动到下一个时　间点上。在每一个时间点上发生的事件都可能增加新的　事件到以后某个时间的事件ＩｌＪ　列中去。　延迟模式　一个电路所实现的功能除了由电路使用的元件和　连接关系决定外．也受各种事件的时序关系的黪响　在Ｖｅｒｉ　ｌｏｇ语言中可以有三种方法定义时序参数。　Ｍｏｄｕｌｅ　Ｐａｔｈ　Ｄｅｌａｙ　单元输入端到输出端的延迟。一般定义在ｓｐｅｃｉｆｙ　ｂｌｏｃｋ内。　。　Ｔｉｍｉｎｇ　Ｃｈｅｃｋｓ　输入约束条件。一般定义在ｓｐｅｃｉｆｙ　ｂｌｏｃｋ内。　Ｄｉｓｔｒｉｂｕｔｅｄ　Ｄｅｌａｙ　某个传输路径上的延迟。一般定义在ＳＰｅｃ　ｉ　ｆＹ　ｂｌ０Ｃｋ之外　一般情况下我们要在仿真过程中使用这些时序参　数　但是有时我们仅仅需要知道逻辑功能是否正确　要让仿真器忽略时序参数以便加快仿真速度，我们不　需要事先从网表中删去时序参数。Ｖｅｒｉｌｏｇ—ｘＬ提供了　５种延迟模式，可以有选择地使用这些时序参数。　簟威电路应用ｌ　每　冉　

数字电路课程设计之乘法器

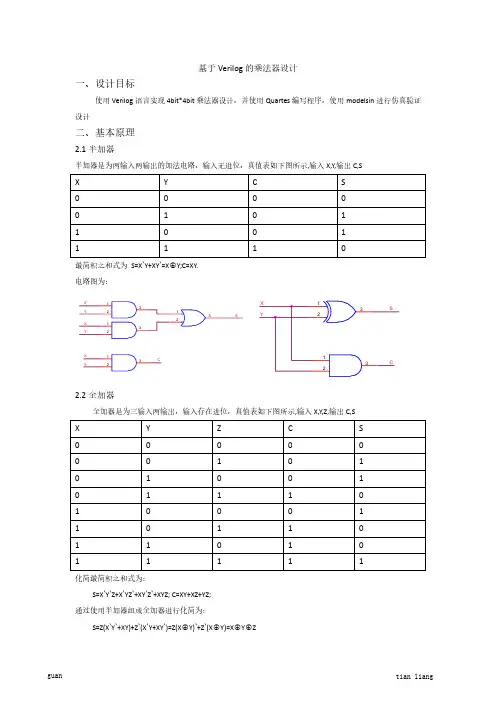

数字电路课程设计之乘法器
