齿轮机械原理-大全

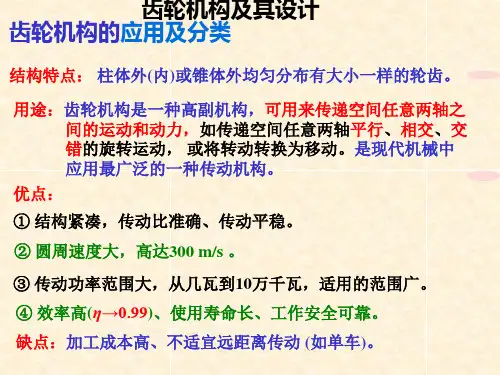

齿轮机构的应用及分类

结构特点：柱体外(内)或锥体外均匀分布有大小一样的轮齿。

用途：齿轮机构是一种高副机构，可用来传递空间任意两轴之

间的运动和动力，如传递空间任意两轴平行、相交、交

错的旋转运动，或将转动转换为移动。是现代机械中

应用最广泛的一种传动机构。

优点：

①结构紧凑，传动比准确、传动平稳。

②圆周速度大，高达300 m/s 。

③传动功率范围大，从几瓦到10万千瓦，适用的范围广。

④效率高(η→0.99)、使用寿命长、工作安全可靠。

缺点：加工成本高、不适宜远距离传动(如单车)

。齿轮机构及其设计

根据空间两轴间的相对位臵不同，可分为三大类：

一、平行轴齿轮传动机构

两齿轮的传动轴线平行，这是一种平面齿轮机构。

二、相交轴齿轮传动机构

两齿轮的传动轴线相交于一点，这是一种空间齿轮

机构。

三、交错轴齿轮传动机构

两齿轮的传动轴线为空间任意交错位臵，也是空间

齿轮机构。

齿轮机构可分为定传动比齿轮机构和变传动比齿

轮机构。本章仅讨论定传动比的齿轮机构。分类：齿轮机构及其设计

2ω2

1ω1

非圆齿轮

本章将以直齿圆柱齿轮传动机构的啮合原理、

传动参数和几何计算等为重点。齿轮机构及其设计

齿轮的齿廓曲线

啮合—

轮齿直接相互接触的传动齿轮机构及其设计PP齿廓啮合基本定律

llPPOPO

2211

12

12

21

12rr

POPO

i







P点为啮合节点，i12为机构的

传动比

齿廓啮合基本定律：

两齿廓在任一位臵啮合接触传动时，

过接触点所作两齿廓的公法线必通过

节点P，它们的传动比等于连心线被

节点P所分成的两段线段的反比。齿轮的齿廓曲线齿轮机构及其设计

为固定点

为定传动比传动常数若

PPOPO

i

,,

12

21

12



上，上下移动在点不断变化动为变传动比传常数若

2112

21

12

,,,

OOPPOPO

i

齿轮的齿廓曲线齿轮机构及其设计

凡满足齿廓啮合基本定律的一对齿廓

称为共轭齿廓，共轭齿廓的齿廓曲线称为

共轭曲线（互为包络线）。

齿廓曲线的选择

机械原理齿轮啮合

齿轮是一种常见的机械传动元件，通过齿与齿之间的啮合运动来传递动力和扭矩。在机械原理中，齿轮的啮合原理是一个重要的研究领域。本文将详细介绍齿轮的啮合原理及其相关的机械原理。

1. 齿轮的类型

齿轮可以分为直齿轮、斜齿轮、园柱齿轮、锥齿轮和蜗杆齿轮等几种类型。不同类型的齿轮具有不同的使用场景和特点。

2. 啮合传动原理

齿轮的啮合传动原理是通过齿与齿之间的啮合来传递旋转运动和扭矩。在啮合过程中，齿轮的齿数、模数、压力角和齿轮啮合面的接触性能等因素会影响传动效果和传动特性。

3. 齿轮啮合的计算

齿轮啮合的计算是为了确定齿轮的尺寸和传动特性。计算包括齿轮的模数、齿宽、齿数比、节圆直径等参数的确定，以及齿轮啮合传动的效率和扭矩的计算等内容。

4. 齿轮的设计

齿轮的设计是根据具体的传动需求和工作环境来确定齿轮的型号、材料和加工工艺等。设计需要考虑齿轮的载荷、传动比、传动效率、噪音和寿命等因素。

5. 齿轮的制造和加工 齿轮的制造和加工是将设计好的齿轮图纸转化为实际的零件和组装件的过程。加工齿轮需要考虑齿轮材料、齿轮加工工艺和齿轮精度等因素。

6. 齿轮的润滑和维护

齿轮的润滑和维护是保证齿轮传动正常运行和延长使用寿命的重要手段。润滑可以采用油润滑和脂润滑两种方式，维护则包括定期检查、清洗和更换润滑剂等工作。

7. 齿轮的故障分析与排除

在使用过程中，齿轮可能会出现故障，如齿面磨损、断齿、齿面剥落等。通过故障分析和排除，可以找出故障原因，并采取相应的修复措施。

总结：

机械原理中的齿轮啮合是一门复杂的学科，涉及到齿轮设计、制造、加工、润滑和维护等多个方面。了解齿轮的啮合原理及相关的机械原理可以帮助我们更好地理解机械传动的原理和工作方式，为机械设计和应用提供基础知识和理论支持。在实际的工程应用中，合理设计和使用齿轮可以提高机械传动的效率和可靠性，减少故障和损坏的发生。齿轮的啮合原理是机械工程师必备的基础知识，也是机械原理学习的重点内容之一。

机械原理知识点总结齿轮

一、齿轮的基本概念

齿轮是一种常用的传动装置，用于将旋转运动传递给另一个轴或者改变旋转运动的速度和方向。齿轮主要由轮毂、齿圈和齿等组成。其中，轮毂是齿轮的主体部分，齿圈是由一圈齿组成的部分，齿是齿轮的牙部。齿轮通过齿面的啮合来实现传动和转速的改变。

二、齿轮的分类

齿轮根据其结构和用途可以分为很多种类，主要包括直齿轮、斜齿轮、锥齿轮、蜗杆齿轮等。其中，直齿轮是最常见的一种齿轮，它适用于传递旋转运动和改变其速度和方向；斜齿轮则可以传递大功率、大转矩和高速比的旋转运动，常用于车床、机床、轮船等设备；锥齿轮主要用于两轴的交叉传动，通过锥齿轮的啮合实现两轴的传动和角度的改变；蜗杆齿轮适用于大功率、小转速比的传动，常用于机床和起重机等场合。

三、齿轮传动的原理

1. 齿轮的啮合

齿轮传动的基本原理是依靠齿轮的啮合来传递旋转运动。当两个齿轮啮合时，它们之间会产生一定的压力和摩擦力，这样既可以传递力矩，又能够实现速度的改变。

2. 齿轮传动的速比和功比

齿轮传动的速比是指两个齿轮的转速之比，一般用n表示。速比n = n1/n2，n1为驱动轮的转速，n2为被动轮的转速。功比则是指两个齿轮的磨擦力之比。

3. 齿轮传动的有效传动比

齿轮传动的有效传动比是指每个齿轮互相啮合的有效传动比，一般用i表示。有效传动比i = (z1*z2)/ (z1+z2)，其中z1和z2分别为两个齿轮的齿数。

四、齿轮传动的优缺点

1. 优点

（1）齿轮传动的传动效率高，一般为95%以上；

（2）齿轮传动的传动比范围大，能够满足不同转速要求；

（3）齿轮传动的承载能力强，能够传递大功率和大转矩。

2. 缺点

（1）齿轮传动的制造难度大，成本较高； （2）齿轮传动的噪音大，使用时需要做好降噪处理。

五、齿轮的设计与计算

齿轮的设计和计算是齿轮传动的重要环节，主要包括：

（1）齿轮的啮合角的计算

（2）齿轮的模数和齿轮的齿廓计算

Harbin Institute of Technology

机械原理大作业三

课程名称：

齿轮传动设计

院 系： 机电工程学院

班 级：

设 计 者：

学 号：

指导教师：

设计时间：

一、设计题目

1、机构运动简图

2、机械传动系统原始参数

序号 电机转速（r/min） 输出轴转速（r/min） 带传动最大传动比 滑移齿轮传动 定轴齿轮传动

最大传动比 模数 圆柱齿轮 圆锥齿轮

一对齿轮最大传动比 模数 一对齿轮最大传动比 模数

23 970 33 37 41 5.2 4 2 4 3 3

二、传动系统设计

1、传动比的分配

电动机转速n=970r/min，输出转速n1=33 r/min，n2=37 r/min，n3=41 r/min，带传动的最大传动比maxpi=2.5,滑移齿轮传动的最大传动比=4，定轴齿轮传动的最大传动比=4。

传动系统的总传动比为:

11nni=970/33=29.394

22nni=970/37=26.216

33nni =970/41=32.391

传动系统的总传动比由带传动、滑移齿轮传动和定轴齿轮传动三部分实现。设带传动的传动比为5.2maxpi，滑移齿轮的传动比为321,,vvviii，定轴齿轮传动的传动比为fi，则总传动比

4max1vvii

则可得定轴齿轮传动部分的传动比为939.21max1vpfiiii

滑移齿轮传动的传动比 568.3max22pfviiii

220.3max33pfviiii

定轴齿轮传动由3对齿轮传动组成，则每对齿轮的传动比为

4432.1max3dfdiii
