高压旋喷桩质量保证措施

-

中铁一局集团有限公司沪通铁路站前Ⅵ标

旋喷桩施工方案

编制： 复核：

审核：

中铁一局集团有限公司

沪通铁路站前Ⅵ标项目部

2014年9月

目 录

一、 编制依据、编制原则及范围 ......................................................................... - 1 -

1、编制依据 ........................................................................................................ - 1 -

2、编制原则 ........................................................................................................ - 1 -

3、编制范围 ........................................................................................................ - 1 -

二、工程概况 .......................................................................................................... - 2 -

三、旋喷桩施工方案 ................................................................... 错误!未定义书签。

3.1、高压旋喷桩施工工艺流程…………………………………………………错误!未定义书签。

新建宿淮铁路安徽段黑塔站综合楼高压旋喷桩专项施工方案

- 1 -

编制单位：中交二航局宿淮铁路工程指挥部 高压旋喷桩施工方案

1 编制说明

1.1 编制依据

（1）《建筑地基处理技术规范》（JGJ79-2002）。

（2）《建筑地基基础工程施工质量验收规范》（GB50202-2002）。

（3）黑塔车站岩土工程勘察报告（中心里程：DK107+000）。

（4）新建宿淮铁路工程现场踏勘调查资料。

（5）新建宿淮铁路黑塔车站综合楼设计施工图纸（宿淮施房－Ⅰ－4－16）。

（6）国家和铁道部现行的设计、施工、验收采用的规范、规程规则和标准。

（7）本工程项目所明确的现行有效的有关设计、施工、验收规范、规程、标准及有关法律、法规等。

（8）上海铁路局、宿淮公司关于铁路工程建设标准化管理的相关规定。

（9）公司内部有关施工技术管理、工程质量管理、安全生产管理、文明施工管理的规章制度及办法。

1.2 编制原则

（1）确保技术方案针对性强、操作性强；施工方案经济、合理。坚持技术先进性、科学合理性、经济适用性与实事求是相结合。根据工程地质、水文地质、周边环境及工期要求等条件选择最具实用性的施工方案和机具设备。

（2）技术可靠性原则

根据本工程特点，依据类似工程施工经验，选择可靠性高、可操作性强的施工技术方案进行施工。

（3）经济合理性原则

针对工程的实际情况，本着可靠、经济、合理的原则比选施工方案，施工过程实施动态管理，从而使旋喷桩加固施工达到既经济又优质的目的。

（4）环保原则

施工前充分调查了解工程周边环境情况，紧密结合环境保护进行施工。施工中认真作好文明施工，减少空气、噪音污染，施工污水、废浆经沉淀并达到规定新建宿淮铁路安徽段黑塔站综合楼高压旋喷桩专项施工方案

- 2 -

编制单位：中交二航局宿淮铁路工程指挥部 的标准后方可排放。

1.3 适用范围

本方案适用于新建宿淮铁路SHZH-1标段黑塔站综合楼工程复合地基加固。

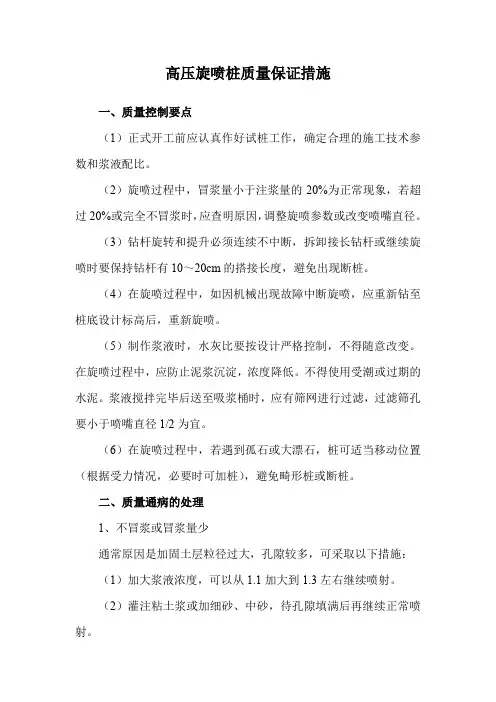

高压旋喷桩质量保证措施

一、质量控制要点

（1）正式开工前应认真作好试桩工作，确定合理的施工技术参数和浆液配比。

（2）旋喷过程中，冒浆量小于注浆量的20%为正常现象，若超过20%或完全不冒浆时，应查明原因，调整旋喷参数或改变喷嘴直径。

（3）钻杆旋转和提升必须连续不中断，拆卸接长钻杆或继续旋喷时要保持钻杆有10～20cm的搭接长度，避免出现断桩。

（4）在旋喷过程中，如因机械出现故障中断旋喷，应重新钻至桩底设计标高后，重新旋喷。

（5）制作浆液时，水灰比要按设计严格控制，不得随意改变。在旋喷过程中，应防止泥浆沉淀，浓度降低。不得使用受潮或过期的水泥。浆液搅拌完毕后送至吸浆桶时，应有筛网进行过滤，过滤筛孔要小于喷嘴直径1/2为宜。

（6）在旋喷过程中，若遇到孤石或大漂石，桩可适当移动位置（根据受力情况，必要时可加桩），避免畸形桩或断桩。

二、质量通病的处理

1、不冒浆或冒浆量少

通常原因是加固土层粒径过大，孔隙较多，可采取以下措施：

（1）加大浆液浓度，可以从1.1加大到1.3左右继续喷射。

（2）灌注粘土浆或加细砂、中砂，待孔隙填满后再继续正常喷射。 （3）在浆液中掺加骨料。

（4）加泥球封闭后继续正常喷射。

（5）灌注水泥砂浆后，再将孔内水泥浆置换成粘土浆，待孔隙填满后继续正常喷射。

2、冒浆量过大

通常是有效喷射范围与喷浆量不适应有关，可采取以下措施：

（1）提高喷射压力。

（2）适当缩小喷嘴直径。

（3）适当加快提升速度。由于冒浆量中含有地层颗粒和浆液的混合体，目前对冒浆中的水泥的分离回收尚无适宜方法，在施工中多采用过滤、沉淀、回收调整浓度后再利用。

3、凹穴处理。

（1）在喷射灌浆完毕时，即连续或间断地向喷射孔内静压灌注浆液，直至孔内混合液凝固不在下沉。

（2）在喷射灌浆完成后，向凝固体与其上部结构之间的空隙进行第二次静压灌浆，浆液的配比应为不收缩且具有膨胀性的材料，如采用水泥∶水∶铝粉的配比为9.8∶6.9∶0.3的浆液。

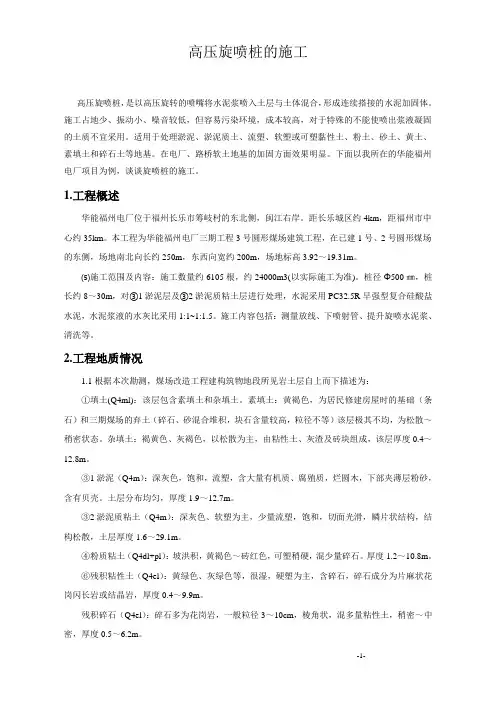

-1- 高压旋喷桩的施工

高压旋喷桩，是以高压旋转的喷嘴将水泥浆喷入土层与土体混合，形成连续搭接的水泥加固体。施工占地少、振动小、噪音较低，但容易污染环境，成本较高，对于特殊的不能使喷出浆液凝固的土质不宜采用。适用于处理淤泥、淤泥质土、流塑、软塑或可塑黏性土、粉土、砂土、黄土、素填土和碎石土等地基。在电厂、路桥软土地基的加固方面效果明显。下面以我所在的华能福州电厂项目为例，谈谈旋喷桩的施工。

1.工程概述

华能福州电厂位于福州长乐市筹岐村的东北侧，闽江右岸。距长乐城区约4km，距福州市中心约35km。本工程为华能福州电厂三期工程3号圆形煤场建筑工程，在已建1号、2号圆形煤场的东侧，场地南北向长约250m，东西向宽约200m，场地标高3.92～19.31m。

⑸施工范围及内容：施工数量约6105根，约24000m3(以实际施工为准)。桩径Φ500㎜，桩长约8～30m，对③1淤泥层及③2淤泥质粘土层进行处理，水泥采用PC32.5R早强型复合硅酸盐水泥，水泥浆液的水灰比采用1:1~1:1.5。施工内容包括：测量放线、下喷射管、提升旋喷水泥浆、清洗等。

2.工程地质情况

1.1根据本次勘测，煤场改造工程建构筑物地段所见岩土层自上而下描述为：

①填土(Q4ml)：该层包含素填土和杂填土。素填土：黄褐色，为居民修建房屋时的基础（条石）和三期煤场的弃土（碎石、砂混合堆积，块石含量较高，粒径不等）该层极其不均，为松散～稍密状态。杂填土：褐黄色、灰褐色，以松散为主，由粘性土、灰渣及砖块组成，该层厚度0.4～12.8m。

③1淤泥（Q4m）：深灰色，饱和，流塑，含大量有机质、腐殖质，烂圆木，下部夹薄层粉砂，含有贝壳。土层分布均匀，厚度1.9～12.7m。

③2淤泥质粘土（Q4m）：深灰色、软塑为主，少量流塑，饱和，切面光滑，鳞片状结构，结构松散，土层厚度1.6～29.1m。
