室外电气安装工程施工方案

1

泗阳经济开发区集中供热一期

2×45t/h锅炉供热项目

电气仪表安装施工方案

编制：狄建国

审核：狄国华

批准：史建伟

中易建设有限公司

2013年 10月 日 2 一、 使用范围

该作业指导书适用于泗阳经济开发区集中供热一期安装工程中的电气仪表安装。包括主装置，外围辅助装。

二、编制依据

1、淄博泰维润滑油有限公司司提供的山东汇智工程设计有限公司设计的本工程仪表施工图纸。

2、设计院设计要求的标准图集及规范。

3、《自动化仪表工程施工及验收规范》GB50093-2002

4、《自动化仪表安装质量检验评定标准》GBJ131-90

5、建设单位及设备厂家提供的设备技术文件及图纸资料；

6、我公司现行管理手册、程序文件及支持性文件。

三、作业人员资格及技能

本作业设技术员一名，负责技术方面的指导、监督以及协调；安全人员一名，负责施工方面的安全监督；操作人员视现场需要而定，分别负责起取源、焊接、测量、安装等，各岗位凭证上岗 ，负责各方面的工作。

劳动力计划：

作业人员 资质及技能

狄建国 技师、电工班长

电工3名 中级

仪表工4名 中级

电焊工2名 中级

氩弧焊工1名 高级

四、施工机具

序号 名称 规格型号 单位 数量

1 台钻 16mm 台 1

2 切割机 400mm 台 1

3 电锤 20mm 台 1

4 磨光机 100mm 台 3

5 液压煨管器 100mm 台 1

6 倒链 1T 台 1 3 7 梅花扳手 套 1

8 活扳手 18∥ 把 2

9 钢锯 300mm 把 2

10 电烙铁 50W 把 2

11 对讲电话 对 2

12 组合梯子 6M 架 1

13 弯尺 500*250mm 只 2

14 壁纸刀 把 6

15 钢丝钳 180mm 把 6

16 剥线钳 125mm 把 4

17 活扳手 8磅 把 2

18 绝缘摇表 500V 只 1

19 手电筒 3节 把 1

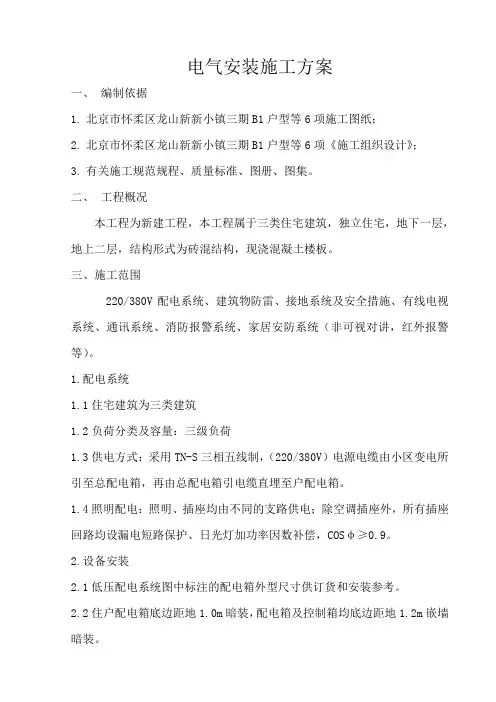

电气安装施工方案

一、 编制依据

1. 北京市怀柔区龙山新新小镇三期B1户型等6项施工图纸；

2. 北京市怀柔区龙山新新小镇三期B1户型等6项《施工组织设计》；

3. 有关施工规范规程、质量标准、图册、图集。

二、 工程概况

本工程为新建工程，本工程属于三类住宅建筑，独立住宅，地下一层，地上二层，结构形式为砖混结构，现浇混凝土楼板。

三、施工范围

220/380V配电系统、建筑物防雷、接地系统及安全措施、有线电视系统、通讯系统、消防报警系统、家居安防系统（非可视对讲，红外报警等）。

1.配电系统

1.1住宅建筑为三类建筑

1.2负荷分类及容量：三级负荷

1.3供电方式：采用TN-S三相五线制，（220/380V）电源电缆由小区变电所引至总配电箱，再由总配电箱引电缆直埋至户配电箱。

1.4照明配电：照明、插座均由不同的支路供电；除空调插座外，所有插座回路均设漏电短路保护、日光灯加功率因数补偿，COSφ≥0.9。

2.设备安装

2.1低压配电系统图中标注的配电箱外型尺寸供订货和安装参考。

2.2住户配电箱底边距地1.0m暗装，配电箱及控制箱均底边距地1.2m嵌墙暗装。 2.3除注明外，开关、插座分别底边距地1.5m、0.3 m暗装。厨房、卫生间内插座选用防潮、防溅型面板；有淋浴、浴缸的卫生间内开关、插座须设在2区以外、水泵等。设备位置详见水、暖专业有关图纸，灯具安装高度在2.4m以下加PE线，所有室外灯均加地线，灯具与电气设备选型由甲方确定，所有电源插座均选用安全型插座。

3.导线选择及敷设

3.1室外电源进线由上一级配电开关确定，本施工只预留配管。

3.2住宅干线均穿SC钢管埋地敷设至户电度表箱。

3.3照明支线选用BV-500V聚氯乙烯绝缘铜芯导线，所有支线均穿套接紧定式镀锌钢管在地板内，墙内和屋顶现浇板内暗敷设导线截面和管径详见系统图。

3.4楼梯附近所有管线均应沿墙敷设在楼板内。平面图中仅为示意性表示。

安表D1

安全专项施工方案、安全技术措施报审表

工程名称：西霞花园一期5#楼工程 编号：

致： 洛阳炼化工程建设监理有限责任公司（监理）

我方已根据施工合同的有关规定完成了 电气安装

工程专项施工方案、安全技术措施的编制，并经我单位上级技术负责人审查批准，请予以审查。

附：安全施工方案、安全技术措施

1、电气安装施工方案

承包单位（章）

项 目 经 理

日 期

安全监理工程师审批意见：

安全监理人员

日 期

总监理工程师审查意见：

总监理工程师

日 期

西 霞 花 园 5# 楼 工 程

电

气

安

装

施

工

方

案

编制：

审核：

审批：

施工单位：洛阳炼化工程有限责任公司

编制日期：二〇一〇年五月十四日

目 录

1、工程概况

1.1工程简介

1.2 工程特点

青年人首先要树雄心，立大志，其次就要决心作一个有用的人才

b1

乌审旗教育局乌审旗一中外网工程（二标段）

外网电气工程施工方案

编制人：

审核人：

批准人：

鄂尔多斯市荣凯路桥工程有限公司

二零一一年三月二十二日

第一章 编制说明 青年人首先要树雄心，立大志，其次就要决心作一个有用的人才

b2 第一节 编制依据

1、《建筑工程施工验收统一标准》GB50300-2001

2、《民用建筑电气设计与施工—室外布线》08D800-7

3、《建筑电气工程施工质量验收规范》GB50303-2002

4、《建筑电气工程设计常用图形和文字符号》00DX001

5、《等电位联结安装》02D501-2

6、《接地装置安装》03D501-4

第二节 编制原则

1、在充分理解招标文件的基础上，采用先进、合理、经济、可行的施工方案。

2、在施工组织中体现环保意识，保护环境，并有较周密的环保措施。

3、施工工艺与施工规范、设计要求及招标文件要求相符，并力求达到完善。

4、施工任务划分合理，施工进度安排符合实际情况。

5、采用先进、配套的施工设备和技术，确保工程质量和工期。

6、针对本工程的地质情况和气候特征，有目的地优选施工方案。

第二章 工程概况

工程名称：乌审旗教育局乌审旗一中外网工程（二标段）

工程地址：乌审旗嘎鲁图镇

安全等级：二级

建设单位：乌审旗教育局

设计单位：中国建筑西北设计研究院有限公司 青年人首先要树雄心，立大志，其次就要决心作一个有用的人才

b3 质检单位：乌审旗质量监督站

监理单位：包头市广建公用工程监理有限责任公司
