室外电气工程施工方案

电气（强电）工程施工方案

（1）电气（强电）工程安装程序

1）施工顺序：先地下后地上，先室内后室外的施工原则。先变电后动力、照明；先预埋后安装。

2）施工程序：施工准备—→预留预埋—→变配电设备安装—→配管配线（电缆）—→控制装置—→照明器具安装—→调试—→分区送电调试—→全系统送电调试。

3）在保证施工进度及创优量工程的前提下，与土建同步，并且紧密配合，做好预留预埋工作。

（2）电气（强电）工程主要施工方法

1）防雷接地施工

本工程的接地利用建筑物的主筋作为接地极，预留引出线，以备接地达不到设计要求作后备用。

利用基础接地体安装：利用无防水底板钢筋或深基础作接地体或柱内4 根主筋及平台钢筋，按设计图纸尺寸位置，标好位置，将底板钢筋搭接焊好，再将柱主筋（4 根）底部与底板筋搭接焊好，并在室外地面以下将主筋焊好连接板，清除药皮，并将两根主筋用色漆做好标记，以便引出和检查。

接地干线安装：首先进行接地干线的调直、测位、打眼、煨弯，并将断接卡子及接地端子装好，然后按设计要求位置尺寸挖沟，将扁钢放平埋入，接地干线末端露出地面不应超过0.5m，以便接引地线。

引下线暗敷设：先将所需扁钢（或园刚）用手锤进行调直，将引下线运至安装地点，按设计要求随建筑物引上挂好，及时将引下线的下端与接地体焊接好，随着建筑物的逐步增高将引下线敷设与建筑物内至屋顶为止，焊接后应敲掉药皮并刷防锈漆（现浇混凝土除外）。

引下线明敷设：将调直的引下线运送到安装地点，用绳吊升至最高点，然后由上而下逐点固定，直至安装断接卡子处，如需接头或安装断接卡子，进行焊接，焊接后清除药皮刷防锈漆。

避雷网安装：将调直的引下线运送到安装地点，用绳提升至最高点、顺直，敷设、卡固、焊接连接成一体，同引下线连成一体，焊接处清除药皮刷防锈漆及铅油。

均压环安装：直接利用结构内的结构钢筋，用20cm 的连接钢筋头与暗敷的避雷网或楼板内的钢筋相焊接成一体，并与柱筋中引下线连接成一体。

室外电气工程施工方案和技术措施

一、施工技术措施

1、电缆排管的施工技术措施

1）采用挖掘机开挖，人工配合的方法进行电缆沟槽基础施工，沟槽基础形成后由人工整平并进行地板混凝土的浇筑。

2）电缆排管的铺设和埋砂全部由人工进行，逐层管间间距和埋砂厚度要求符合设计尺寸，必须使砂和排管形成密实的整体。

3）电缆埋设完毕后进行土方回填回填时分层进行。每层厚度不超过15cm由人工进行夯实。余土由汽车运至弃置场。

2、电缆井的施工技术措施

1）由挖掘机开挖出基础，然后由人工平整并浇筑混凝土地板。

2）人工砌筑电缆井墙体并按设计要求预埋L100×10电缆支架。

3）电缆井压顶部分使用现浇方式进行。钢摸板的高度和宽度必须符合设计尺寸支撑要牢固，摸板稳固。浇筑时振捣密实，严禁漏振。

4）盖板全部预制，安装时采用机械吊装，人工配合。盖板安装完后进行土方回填并夯实，余土运至弃置场。

混凝土构件的制作工艺流程

钢模制作→刷脱模剂→钢筋制作安装→混凝土的浇筑→脱模→养生→集中堆放

二、各分项工程施工顺序

1、电缆排管的施工顺序

1）测量放线。

2）沟槽土方开挖及底板混凝土浇筑。

3）电缆排管的铺设。

4）土方回填夯实、余土弃运。

2、电缆检查井的施工顺序

1）底板基础开挖及混凝土浇筑。

2）砌筑墙体及预埋铁件制安。

3）压顶现浇。 4）盖板的安装。

5）土方回填夯实、余土弃运。

三、总体施工安排

本工程的主要分项工程分别为施工准备、电缆排管施工、电缆检查井施工、构件预制安装等四项工程施工。各分项工程总体施工安排如下：

1、施工准备

安排在施工准备阶段，计划5天完成。

2、电缆排管施工

1）沟槽基础施工采用机械开挖，人工配合的方法施工。

2）电缆管群施工采用人工为主，机械辅助的方法施工。

四、主要工程项目的施工方法

1、电缆排管的施工方法

1）施工测量放样

在施工前的准备工作阶段，即组织技术人员对业主交付的平面控制点和水准点进行复测，按150米左右的间距设置临时水准点，并与高程基准点进行闭合，闭合差小于规范要求。高程控制底板高程放样均采用北京光学仪器厂生产的BJDZS3型自动安平水准仪测量。施工控制网及施工水准起算点均应设置在不受干扰，牢固可靠，且通视条件良好，便于控制的地方。

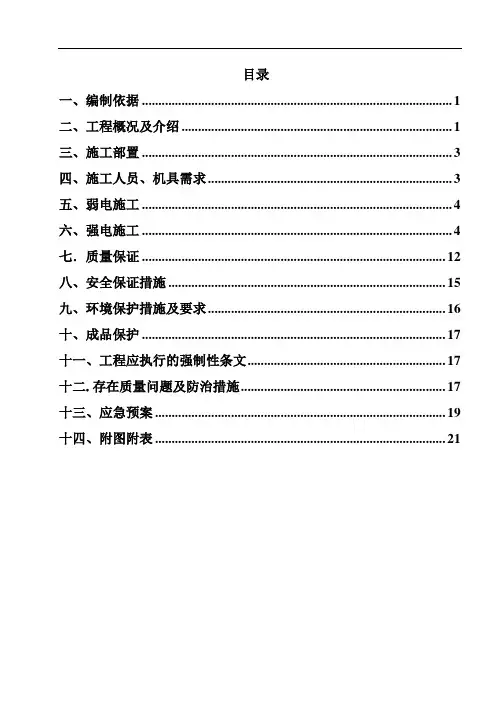

目录

一、编制依据 .............................................................................................. 1

二、工程概况及介绍 .................................................................................. 1

三、施工部置 .............................................................................................. 3

四、施工人员、机具需求 .......................................................................... 3

五、弱电施工 .............................................................................................. 4

六、强电施工 .............................................................................................. 4

七．质量保证 ............................................................................................ 12

八、安全保证措施 .................................................................................... 15

九、环境保护措施及要求 ........................................................................ 16

室外电气工程技术方案

一、前言

室外电气工程是指在室外环境中进行电气设备安装、布线及配电等工作。室外电气工程的设计和施工需要充分考虑室外环境的特点和要求，确保电气设备的安全可靠运行。本文将就室外电气工程技术方案进行详细阐述，包括设计要求、设备选型、施工方案等内容。

二、设计要求

1. 环境考虑

在进行室外电气工程设计时，首先需要充分考虑室外环境的特点。由于室外环境受到自然界的影响，包括高温、低温、湿度、风雨等因素，因此需要特别注意选用防护等级高的电气设备，并加强防护措施，以确保设备可以在恶劣的环境下正常工作。此外，还需要考虑到室外环境对设备散热的影响，合理设计设备布局和通风系统，以保证设备的散热效果。

2. 安全可靠

室外电气工程的设计要求设备运行安全可靠。在设备选型时，需要选用具有防水、防尘、防腐蚀等特性的电气设备，并采取相应的防护措施，确保设备在户外环境下不受损坏。此外，还需要充分考虑系统的接地、绝缘等安全性能，以确保设备及人员在工作时不会受到电击等危险。

3. 经济合理

室外电气工程的设计要求经济合理。在设备选型和布线设计中，需要充分考虑设备的功率、使用寿命、性能等因素，以确保设备在长期使用中能够保持稳定运行。同时，还需要充分考虑工程造价、设备维护成本等因素，以确保工程的投资能够得到合理的回报。

4. 灵活性

在室外电气工程设计中，还需要考虑系统的灵活性。由于室外环境受到自然界的影响，需要在设计中充分考虑对环境变化的适应能力，以确保系统能够在环境变化时自动调整工作状态，以满足不同环境下的需求。

5. 可维护性

室外电气设备因受到自然环境的影响，容易受到侵蚀和损坏。因此，在设计时需要着重考虑设备的可维护性，包括设备的易用性、易检修性、易更换性等因素，以确保设备在使用中能够及时得到维护，延长设备的使用寿命。

三、设备选型

1. 电缆选型 在室外电气工程中，电缆是电气设备中十分重要的部分。在电缆选型时，首先需要根据工程需要确定电缆的额定电压、电流、截面积等参数，并根据需要选择适合的防水、防腐蚀等特性的电缆。此外，还需要考虑电缆的可靠性、安全性和维护成本等因素，以选择合适的电缆类型。
