S11变压器技术参数

更多35KV无励磁调压变压器的知识及技术参数详见：

S11-4000KVA/35KV/10KV-6KV-0.4KV电力变压器规格参数

S9(S11)-□/□

其中，S表示三相油浸式变压器

9(11)为水平性能代号

□/□表示 额定容量/额定电压（高压侧），35KV所对应的低压侧可以10kv/6kv/0.4KV

S11-4000KVA/35KV电力变压器执行标准

1.GB1094.1~2-1996电力变压器

2.GB1094.3,5-2003电力变压器

3.GB/T6451—2008三相油浸式电力变压器技术参数和要求

S11-4000KVA/35KV电力变压器技术数据表

商标 型号 S11-4000KVA/35KV

结构形式 油浸式电力变压器 绕组数 三相

规格容量 4000KVA 电压等级 35KV/10KV，35KV/6KV,35KV/0.4KV

冷却方式 AN/ON 调压方式 无调压分接开关

联接组标号 YD11 短路阻抗 7%

S11-4000KVA/35KV变压器特点：

A.35kv变压器采用波纹油箱温升占地面积小，外形美观。

B.高、低压线圈直接绕在铁心上，两线圈同心度好，抗短路性能力好。

C.35kv变压器铁心为硅钢片条料卷制而成的无接缝不分级的接近纯圆形截面,铁轭，铁心柱联结为圆角，铁心为封闭形。

D.取消储油柜,采用波纹板油箱，温度引起的油体积变化由波纹片的弹性调节使变压器油与空气隔绝延长使用奉命。

E.由于35kv变压器铁心结构特殊，又呈由晶态取向优质冷轧硅钢片卷制经退火而成。

F.铁心加工全部机械化，减轻劳动强度，使产品质量提高，质量稳定。

1、损耗低，节能显著。尤其是空载损耗大幅度降低，比国家标准GB/T6451-1995平均降低25%左右。2、铁芯全部采用进口优质冷轧硅钢片，德国GEORG公司的横剪线，剪切毛刺<0.02，全斜接缝、不冲孔、不叠上铁轭工艺；铁芯柱叠好用双H粘胶使铁芯三柱两轭成为一个紧固、平整、紧实的整体，有效地降低了变压器的空载损耗、空载电流和噪音。

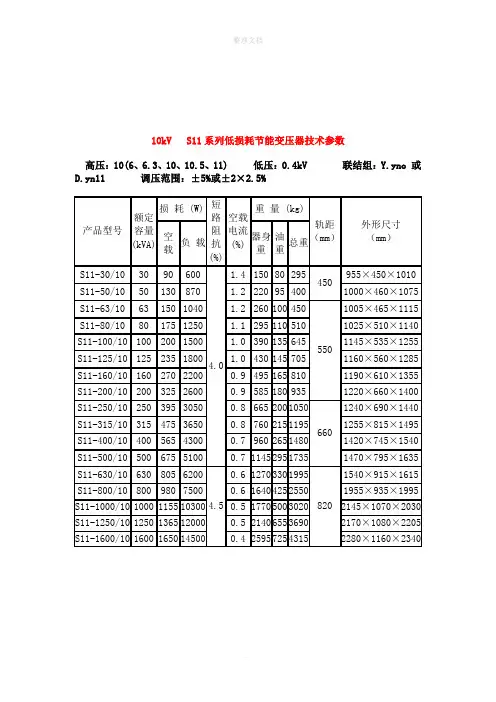

10kV S11系列低损耗节能变压器技术参数

高压：10(6、6.3、10、10.5、11) 低压：0.4kV 联结组：Y.yno 或

D.yn11 调压范围：±5%或±2×2.5%

产品型号 额定容量

(kVA) 损 耗 (W) 短路阻抗

(%) 空载电流

(%) 重 量 (kg)

轨距

（mm） 外形尺寸

（mm） 空

载 负 载 器身重 油重 总重

S11-30/10 30 90 600

4.0 1.4 150 80 295 450 955×450×1010

S11-50/10 50 130 870 1.2 220 95 400 1000×460×1075

S11-63/10 63 150 1040 1.2 260 100 450

550 1005×465×1115

S11-80/10 80 175 1250 1.1 295 110 510 1025×510×1140

S11-100/10 100 200 1500 1.0 390 135 645 1145×535×1255

S11-125/10 125 235 1800 1.0 430 145 705 1160×560×1285

S11-160/10 160 270 2200 0.9 495 165 810 1190×610×1355

S11-200/10 200 325 2600 0.9 585 180 935 1220×660×1400

S11-250/10 250 395 3050 0.8 665 200 1050

660 1240×690×1440

S11-315/10 315 475 3650 0.8 760 215 1195 1255×815×1495

S11-400/10 400 565 4300 0.7 960 265 1480 1420×745×1540

S11-500/10 500 675 5100 0.7 1145 295 1735 1470×795×1635

:/

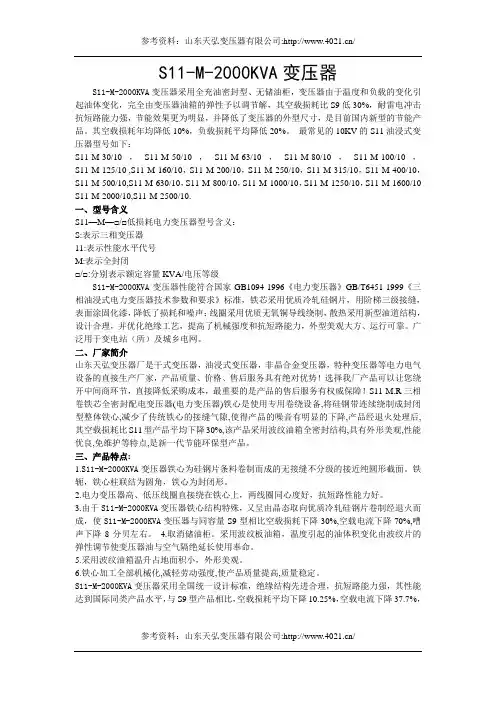

S11-M-2000KVA变压器

S11-M-2000KVA变压器采用全充油密封型、无储油柜，变压器由于温度和负载的变化引起油体变化，完全由变压器油箱的弹性予以调节解，其空载损耗比S9低30%，耐雷电冲击抗短路能力强，节能效果更为明显，并降低了变压器的外型尺寸，是目前国内新型的节能产品。其空载损耗年均降低10%，负载损耗平均降低20%。 最常见的10KV的S11油浸式变压器型号如下：

S11-M-30/10，S11-M-50/10，S11-M-63/10，S11-M-80/10，S11-M-100/10，S11-M-125/10 ,S11-M-160/10，S11-M-200/10，S11-M-250/10，S11-M-315/10，S11-M-400/10，S11-M-500/10,S11-M-630/10，S11-M-800/10，S11-M-1000/10，S11-M-1250/10，S11-M-1600/10

S11-M-2000/10,S11-M-2500/10.

一、型号含义

S11—M—□/□低损耗电力变压器型号含义：

S:表示三相变压器

11:表示性能水平代号

M:表示全封闭

□/□:分别表示额定容量KVA/电压等级

S11-M-2000KVA变压器性能符合国家GB1094-1996《电力变压器》GB/T6451-1999《三相油浸式电力变压器技术参数和要求》标准，铁芯采用优质冷轧硅钢片，用阶梯三级接缝，表面涂固化漆，降低了损耗和噪声；线圈采用优质无氧铜导线绕制，散热采用新型油道结构，设计合理，并优化绝缘工艺，提高了机械强度和抗短路能力，外型美观大方、运行可靠。广泛用于变电站（所）及城乡电网。

二、厂家简介

山东天弘变压器厂是干式变压器，油浸式变压器，非晶合金变压器，特种变压器等电力电气设备的直接生产厂家，产品质量、价格、售后服务具有绝对优势！选择我厂产品可以让您绕开中间商环节，直接降低采购成本，最重要的是产品的售后服务有权威保障！S11-M.R三相卷铁芯全密封配电变压器(电力变压器)铁心是使用专用卷绕设备,将硅钢带连续绕制成封闭型整体铁心,减少了传统铁心的接缝气隙,使得产品的噪音有明显的下降,产品经退火处理后,其空载损耗比S11型产品平均下降30%,该产品采用波纹油箱全密封结构,具有外形美观,性能优良,免维护等特点,是新一代节能环保型产品。

1 变压器技术参数

空载损耗和负载损耗的计算公式：

变压器空载损耗NL和负载损耗LL都包括额定有功损耗并计及其无功功率在电网上的有功损耗，按下式计算：

空载损耗 NL=P0＋kQ0=P0＋k(I0％Se/100)

负载损耗 LL=Pf＋kQf=Pf＋k(Ud％Se/100)

式中 P0--变压器额定空载有功损耗，即铁损kW；

Q0--变压器额定励磁功率，kvar；

Pf--变压器额定负载有功损耗，即铜损kW；

Qf--变压器额定负载漏磁功率，kvar；

k--无功经济当量，按变压器在电网中的取值，可取k=0.1kW/kvar；

I0％--变压器空载电流，％；Ud％--变压器阻抗电压，％；

Se--变压器额定容量，kVA。

2.2.2 A、B系数

A系数是变压器寿命期间单位空载损耗的资本费用(元/kW)，B系数是变压器寿命期间单位负载损耗的资本费用(元/kW)。A和B两个系数对于变压器购买者掌握变压器空载损耗和负载损耗价值甚为重要。一旦确定A和B的数值，评价变压器的总费用就变得简单易行了。

对电力企业和非电力企业，A和B系数的确定有不同的方法。A和B系数与变压器空载损耗和负载损耗有联系的能量费用和容量费用呈函数关系。对于电力企业而言，由于单位损耗的能量费用和容量费用与发电、输电和配电的整个过程投资和运行方式有关，比较复杂，需由电力企业专业人员研究制定，本文在此就不予赘述了。 2 对于非电力企业，单位损耗的能量费用和容量费用则主要与该企业所负担的电价及变压器运行方式有关，本文给出了A、B系数的计算方法，对其在更广泛的行业所用数据见附录。

(1)系数A--变压器空载损耗每千瓦的资本费用

变压器空载损耗每千瓦的资本费用或系数A，通常可以看作变压器在寿命期不变的数，一天24小时，一年365天，20年不变(以下均设变压器寿命期为20年)。A的数值主要由电价来决定，等效于期初的现值表达式如下：
