S11-2000KVA/10kv变压器技术参数

由于此变压器采用波纹油箱全密封结构,具有外形美观,性能优良,免维护等特点,可广泛用于高层建筑、商业中心、地铁、机场、车站、工矿企业、钻井平台、采油平台，特别适用于易燃、易爆等防火要求高以及环境恶劣的场所使用。

功能特点：

1.铁心为硅钢片条料卷制而成的无接缝不分级的接近纯圆形截面。铁轭，铁心柱联结为圆角，铁心为封闭形。

2.高、低压线圈直接绕在铁心上，两线圈同心度好，抗短路性能力好。

3.由于铁心结构特殊，又呈由晶态取向优质冷轧硅钢片卷制经退火而成，使S11-M.R变压器与同容量S9型相比空载损耗下降30%,空载电流下降70%,嘈声下降8分贝左右。

4.取消储油柜。采用波纹板油箱，温度引起的油体积变化由波纹片的弹性调节使变压器油与空气隔绝延长使用奉命。

5.采用波纹油箱温升占地面积小，外形美观。

6.铁心加工全部机械化,减轻劳动强度,使产品质量提高,质量稳定。

S11-2000KVA/10kv变压器技术参数

型号S11-2000KVA/10kv变压器产品地区河南省平顶山市品牌星牛电源相数三相变压器铁心形状 E型铁心冷却形式 液/油浸式 变压器铁心结构 心式绕组数目 三绕组防潮方式 密封式 冷却方式油浸自冷式 外形结构 立式 电压比 10（KV） 额定容量 2000（KVA）额定功率 50（Hz）

原文地址：http://www.china-nengyuan.com/tech/12538.html 页面 1 / 1

合集下载

油浸式变压器主要参数

油浸式变压器主要参数

主要技术参数

10kV级S11系列配电

额定容量 (kVA) 电压组合(kV）

联结 组 标号 短路 阻抗 (%) 损耗(kW)

空载 电流 (%) 重量(kg)

外形尺寸(mm) 长(L)×宽(B)×高(H) 规矩(mm) 纵向×横向 高 压 分接

范围 低

压 空

载 负

载 器 身 重 油

重 总

重

10

11 10.5 10 6.3 6 ±5 0.4 Yyn0 4.0 0.06 0.33 2.5 120 55 220 660×430×870 400×400

20 0.08 0.46 2.0 140 65 260 700×450×910 400×400

30 0.10 0.68 1.6 160 70 280 740×460×930 400×400

50 0.13 0.98 1.5 220 80 365 770×500×980 400×400

63 0.15 1.19 1.4 255 88 420 810×560×1000 400×400

80 0.18 1.40 1.3 290 95 480 845×650×1100 400×400

100 0.20 1.70 1.2 325 110 550 870×710×1200 400×400

125 0.24 2.08 1.1 400 130 660 915×720×1250 400×400

注：根据用户要求变压器的高压分接范围可供±2×2.5%。

2000kVA及以下为全密封型，本表之外的规格和特殊要求可联系洽谈。

10kV级S11系列

额定容量 (kVA) 电压组合(kV）

联结 组

标号 短路 阻抗 (%) 损耗(kW)

空载 电流 (%) 重量(kg)

外形尺寸(mm) 长(L)×宽(B)×高(H) 规矩(mm) 纵向×横向 高 压 分接

范围 低

压 空

载 负

载 器 身 重 油

重 总

重

160

11 10.5 10 6.3 6 ±%5 0.4 Yyn0 4.0 0.28 2.42 1.0 470 150 765 1205×690×1280 550×550

S11变压器型号参数

S11变压器型号参数

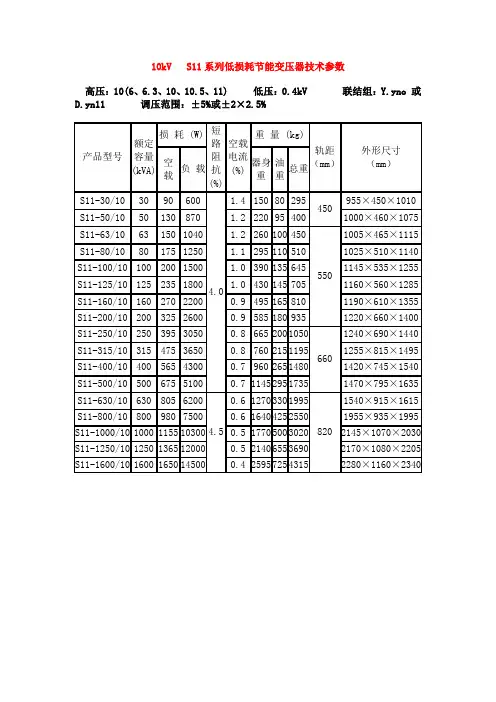

10kV S11系列低损耗节能变压器技术参数

高压：10(6、6.3、10、10.5、11) 低压：0.4kV 联结组：Y.yno 或

D.yn11 调压范围：±5%或±2×2.5%

产品型号 额定容量

(kVA) 损 耗 (W) 短路阻抗

(%) 空载电流

(%) 重 量 (kg)

轨距

（mm） 外形尺寸

（mm） 空

载 负 载 器身重 油重 总重

S11-30/10 30 90 600

4.0 1.4 150 80 295 450 955×450×1010

S11-50/10 50 130 870 1.2 220 95 400 1000×460×1075

S11-63/10 63 150 1040 1.2 260 100 450

550 1005×465×1115

S11-80/10 80 175 1250 1.1 295 110 510 1025×510×1140

S11-100/10 100 200 1500 1.0 390 135 645 1145×535×1255

S11-125/10 125 235 1800 1.0 430 145 705 1160×560×1285

S11-160/10 160 270 2200 0.9 495 165 810 1190×610×1355

S11-200/10 200 325 2600 0.9 585 180 935 1220×660×1400

S11-250/10 250 395 3050 0.8 665 200 1050

660 1240×690×1440

S11-315/10 315 475 3650 0.8 760 215 1195 1255×815×1495

S11-400/10 400 565 4300 0.7 960 265 1480 1420×745×1540

S11-500/10 500 675 5100 0.7 1145 295 1735 1470×795×1635

S11变压器型号参数 2

S11变压器型号参数 2

10kV S11系列低损耗节能变压器技术参数

高压：10(6、6.3、10、10.5、11) 低压：0.4kV 联结组：Y.yno 或

D.yn11 调压范围：±5%或±2×2.5%

产品型号 额定容量

(kVA) 损 耗 (W) 短路阻抗

(%) 空载电流

(%) 重 量 (kg)

轨距

（mm） 外形尺寸

（mm） 空

载 负 载 器身重 油重 总重

S11-30/10 30 90 600

4.0 1.4 150 80 295 450 955×450×1010

S11-50/10 50 130 870 1.2 220 95 400 1000×460×1075

S11-63/10 63 150 1040 1.2 260 100 450

550 1005×465×1115

S11-80/10 80 175 1250 1.1 295 110 510 1025×510×1140

S11-100/10 100 200 1500 1.0 390 135 645 1145×535×1255

S11-125/10 125 235 1800 1.0 430 145 705 1160×560×1285

S11-160/10 160 270 2200 0.9 495 165 810 1190×610×1355

S11-200/10 200 325 2600 0.9 585 180 935 1220×660×1400

S11-250/10 250 395 3050 0.8 665 200 1050

660 1240×690×1440

S11-315/10 315 475 3650 0.8 760 215 1195 1255×815×1495

S11-400/10 400 565 4300 0.7 960 265 1480 1420×745×1540

S11-500/10 500 675 5100 0.7 1145 295 1735 1470×795×1635

S11-M-2000KVA变压器

S11-M-2000KVA变压器

:/

S11-M-2000KVA变压器

S11-M-2000KVA变压器采用全充油密封型、无储油柜，变压器由于温度和负载的变化引起油体变化，完全由变压器油箱的弹性予以调节解，其空载损耗比S9低30%，耐雷电冲击抗短路能力强，节能效果更为明显，并降低了变压器的外型尺寸，是目前国内新型的节能产品。其空载损耗年均降低10%，负载损耗平均降低20%。 最常见的10KV的S11油浸式变压器型号如下：

S11-M-30/10，S11-M-50/10，S11-M-63/10，S11-M-80/10，S11-M-100/10，S11-M-125/10 ,S11-M-160/10，S11-M-200/10，S11-M-250/10，S11-M-315/10，S11-M-400/10，S11-M-500/10,S11-M-630/10，S11-M-800/10，S11-M-1000/10，S11-M-1250/10，S11-M-1600/10

S11-M-2000/10,S11-M-2500/10.

一、型号含义

S11—M—□/□低损耗电力变压器型号含义：

S:表示三相变压器

11:表示性能水平代号

M:表示全封闭

□/□:分别表示额定容量KVA/电压等级

S11-M-2000KVA变压器性能符合国家GB1094-1996《电力变压器》GB/T6451-1999《三相油浸式电力变压器技术参数和要求》标准，铁芯采用优质冷轧硅钢片，用阶梯三级接缝，表面涂固化漆，降低了损耗和噪声；线圈采用优质无氧铜导线绕制，散热采用新型油道结构，设计合理，并优化绝缘工艺，提高了机械强度和抗短路能力，外型美观大方、运行可靠。广泛用于变电站（所）及城乡电网。
