设备、管道涂色标准
设备和管道涂色标准
设备和管道涂色是工业领域中非常重要的环节。正确的涂色标准不仅可以提高设备和管道的美观度，还可以防止腐蚀和其他损坏。本文将介绍设备和管道涂色的标准以及涂色过程中需要注意的事项。
首先，设备和管道涂色的标准通常由国家或行业组织制定并发布。这些标准的目的是确保涂料的质量、涂装过程的安全性以及涂装效果的一致性。采用标准的涂色工作可以保证设备和管道的持久性和可靠性。
一般情况下，设备和管道涂色的标准会涵盖以下几个方面：
1. 涂料的选用：标准会规定适用于设备和管道的涂料种类、性能要求、基材要求等。这些规定旨在确保涂料具有良好的抗腐蚀性能、耐候性和耐磨性等特性。
2. 表面处理：涂料施工之前，设备和管道表面需要进行适当的处理，以确保涂层能够附着牢固并且具有良好的质量。标准会规定表面处理的方法、要求和检查标准等。
3. 涂装过程：标准会规定涂料的施工方法、涂布层数、涂布厚度等要求。此外，标准还会规定涂装过程中的安全措施，例如通风要求、防爆要求等，以保护涂料施工人员的安全。
4. 涂装质量控制：标准会规定涂装质量的检验方法和标准。这些方法和标准旨在确保涂料施工的质量符合要求，例如涂装膜的厚度、附着力、表面光滑度等。
在进行设备和管道涂色时，还需要注意一些事项。首先，要确保涂料的储存和使用符合标准要求，避免使用过期或质量不合格的涂料。其次，施工人员应严格按照标准的要求进行施工，避免出现涂料施工质量不达标的情况。同时，在施工过程中要注意人身安全，遵守标准规定的安全措施。最后，施工完成后，需要进行涂装质量的检验，确保涂料施工的质量符合标准的要求。 总之，设备和管道涂色标准对于保证涂料施工质量、设备和管道的持久性和可靠性非常重要。遵守涂色标准可以确保涂料具有良好的抗腐蚀性能和耐久性，并且保证施工过程的安全性。在进行设备和管道涂色时，我们应该严格按照标准的要求进行操作，确保施工质量符合标准的要求。同时，要注意涂装过程中的安全问题，并且在施工完成后进行涂装质量的检验。只有这样，我们才能保证设备和管道的涂色效果达到预期，并且具有良好的质量和外观。
工业管道涂颜色和注字规定表
序号 介质名称 涂色 管道注字名称 注字颜色
1 工业水 绿底白字 上水 白
2 井水 绿底白字 井水 白
3 生活水 绿底白字 生活水 白
4 过滤水 绿底白字 过滤水 白
5 循环上水 绿底白字 循环上水 白
6 循环下水 绿底白字 循环回水 白
7 软化水 绿底白字 软化水 白
8 清静下水 绿底白字 净化水 白
9 热循环回水(上) 暗红白字 热水(上) 白
10 热循环回水 暗红白字 热水(回) 白
11 消防水 绿底红字 消防水 红
12 消防泡沫 红底白字 消防泡沫 白
13 冷冻水(上) 淡绿红字 冷冻水 红
14 冷冻回水 淡绿红字 冷冻回水 红
15 冷冻盐水(上) 淡绿红字 冷冻盐水(上) 红
16 冷冻盐水(回) 淡绿红字 冷冻盐水(回) 红
17 低压蒸汽 红底白字 低压蒸汽 白
18 中压蒸汽 红底白字 中压蒸汽 白
19 高压蒸汽 红底白字 高压蒸汽 白
20 过热蒸汽 暗红白字 过热蒸汽 白
21 蒸汽回水冷凝液 暗红绿字 蒸汽冷凝液(回) 绿
22 废气的蒸汽冷凝液 暗红黑字 蒸汽冷凝液(废) 黑
23 空气(压缩空气) 深蓝白字 压缩空气 白
24 仪表用空气 深蓝白字 仪表空气 白 25 氧气 天蓝黑字 氧气 黑
26 氢气 深绿红字 氢气 红
27 氮(低压气) 黄底黑字 低压氮 黑
28 氮(高压气) 黄底黑字 高压氮 黑
29 仪表用氮 黄底黑字 仪表用氮 黑
30 二氧化氮 黑底黄字 二氧化氮 黄
31 真空 白底天蓝 真空 天蓝
32 氨气 黄底黑字 氨 黑
33 液氨 黄底黑字 液氨 黑
34 氨水 黄底绿字 氨水 绿
35 氯气 草绿白字 氯气 白
36 液氨 草绿白字 纯氯 白
37 纯碱 粉红白字 纯碱 白
38 烧碱 深蓝白字 烧碱 白
39 盐碱 灰底黄字 盐酸 黄
40 硫酸 红底白字 硫酸 白
41 硝酸 管本色 硝酸 蓝
管道的涂色与标志有哪些规定
（1）管道涂色与标志的规定 在工业企业里，厂房内及厂区经常需要安装大量的输送各类气体和液体的管道，为了便于识别管内流体的种类和状态及有利于管道运行管理、维修、安全等方面考虑，通常采取以下三种方法进行管道的涂色与标志。
1）一般在不同流体的管道表面或管道绝热层外表面，涂覆不同颜色的涂料，有时也可涂刷指向箭头，并标出介质的流向作为标志。
2）如果输送流体的温度或成分不同，需加以区别时，可以在已涂色的管道表面上，选择一种温度或成分涂刷色作为标志。
3）如果以上两种方法仍然不能确定管内流体的性质或参数时，可采取在管道外表面涂刷流体的名称或化学符号，也可标出流体的温度和压力作为标志。
由于管道工程的内容不一，管道内流体流动的介质种类较多，所以管道的涂色和标志应根据具体工程情况进行选用，以易于操作、方便管理及维修为原则。
（2）色环及识别符号的涂装要求
1）色环的间距应分布均匀，便于观察，一般在直管段上其问距以5m左右为宜。色环的宽度可按管径大小来确定，外径（ 包括绝热层）在150mm以内者，色环宽度可采用50mm；外径在150-300mm之间，色环宽度为70mm；外径在300mm以上者，色环宽度为100mm。
2）色环，流体名称或化学符号和箭头应涂刷在管道交叉点，阀门和穿孔两侧的管道上，以及需要观察识别的部位。
3）输送的流体如果是双向流动的，应标出两个相反方向的箭头。箭头一般涂成白色或黄色，底色浅者则涂成深色箭头。
4）当识别符号直接涂刷在外径小于90mm的管道上且不易识别时，可在所有需要识别的部位挂一标牌，标牌一般做成250mmx150mm的矩形。标牌上应标明流体名称，标出介质流向。

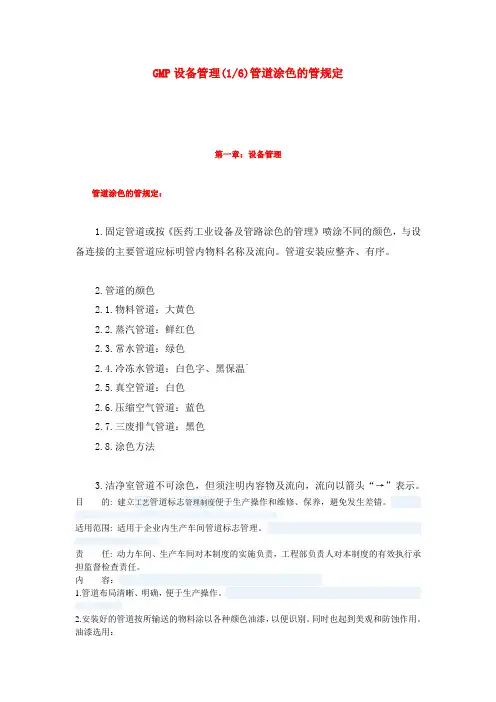

GMP设备管理(1/6)管道涂色的管规定
第一章：设备管理
管道涂色的管规定：
1.固定管道或按《医药工业设备及管路涂色的管理》喷涂不同的颜色，与设备连接的主要管道应标明管内物料名称及流向。管道安装应整齐、有序。
2.管道的颜色
2.1.物料管道：大黄色
2.2.蒸汽管道：鲜红色
2.3.常水管道：绿色
2.4.冷冻水管道：白色字、黑保温`
2.5.真空管道：白色
2.6.压缩空气管道：蓝色
2.7.三废排气管道：黑色
2.8.涂色方法
3.洁净室管道不可涂色，但须注明内容物及流向，流向以箭头“→”表示。
目 的: 建立工艺管道标志管理制度便于生产操作和维修、保养，避免发生差错。本文来源:医药社区 / u: z& I( ~3 I6 H h$ r4 ~
适用范围: 适用于企业内生产车间管道标志管理。本文来源:医药社区 ; y&
o7 ]2 U1 a7 `! `' X/ }& y
责 任: 动力车间、生产车间对本制度的实施负责，工程部负责人对本制度的有效执行承担监督检查责任。
内 容：本文来源:医药社区 % K2 t- Q0 g. h a
1.管道布局清晰、明确，便于生产操作。本文来源:医药社区 / f4 y G% w( ^8
c/ M4 ^$ Q. {
2.安装好的管道按所输送的物料涂以各种颜色油漆，以便识别。同时也起到美观和防蚀作用。油漆选用： 2.1金属表面先涂红丹防锈漆，第二层再涂所需颜色的油漆。本文来源:医药社区
3 p' R8 d! p1 E; x+ q1 |* a
2.2非金属表面可直接涂油漆，油漆稀释剂必须用合格的清漆。
3.涂色的规定：固定管道涂色的方法符合《医药工业设备及管道涂色的规定》参考附表。
本文来源:医药社区 ) @, M% B+ Y4 ^7 D7 ?$ `+ {/ s) N
4.较多管道排列的阀门必须挂相应标牌，注明管道的内容物。本文来源:医药社区
