管道涂色规定

  • 格式：doc
  • 大小：482.00 KB
  • 文档页数：9

目录

1 总则 ......................... 错误！未定义书签。

2 基本识别色 ................... 错误！未定义书签。

3 保护色 ....................... 错误！未定义书签。

4 管本色 ....................... 错误！未定义书签。

5 安全色 ....................... 错误！未定义书签。

6 识别符号 ..................... 错误！未定义书签。

7 公用常用管道涂色规定 ......... 错误！未定义书签。

8 其他介质管道涂色规定 ......... 错误！未定义书签。

9 阀门、疏水器等涂色规定 ....... 错误！未定义书签。

1

1 总则

1.1 为了使化工企业管道涂色统一，达到安全、防腐、醒目、美观、整治的目的，特制定本规程。

1.2 本规程适用于化工厂气体和液体的输送管道。

1.3 本规程按照国家标准 GB-7231-87《工业管道的超本识别色和识别符号》的

原则；颜色采用国家标准 GB-S181-82 的规定。 ( 另加黑、白二种颜色 ) 为了与

使用的二种国家标准中颜色基本一致，例如 GB7231-87 标准中绿色，相当于

GB3182-32中淡绿色。附上色样对照表 ( 详见附录 A) 。

1.4 国外引进装置的工业管道按原设计规定涂色。

2 基本识别色

2.1 基本识别色用于标识管内流体和状态。

2.2 基本识别色及其含义

基本识别色及其含义见表 1。

表 1

颜色 介质名称

编号 名称

G02 淡绿色 水

B05 海灰色 蒸汽

YR0 淡棕色 矿物油、植物油、动物油、易燃液体

Y09 铁黄色 气态或液态气体（空气和氧气除外）

P01 淡紫色 酸活碱

PB06 淡酞蓝色 空气或氧气

— 黑色 其他液体

2.3 基本识别色的使用应由使用单位从以下三种方法中选择一种。

2.3.1 涂刷在管路的全长上。

2.3.2 在管道上涂刷宽 150mm的色环；

2.3.3 在管道上用基本识别色胶带缠绕宽 150mm的色环。

当采用，如果管道的保护色或管本色与基本识别色相近而不易识别时， 应在

保护色或管本色与基本识别色之间用对比明显的白色或黑色涂刷宽 50mm的色

环。

2.4 基本识别色色环应涂刷在所有管交叉点、阀门和穿孔两侧的管路上，以及

其它需要识别的部位。 地沟和室外窖井内的接头处， 也应按介质路本识别色进行涂色环。

3 保护色

3.1 基本识别色的使用选择，管道其他部分 ( 基本全长，简称全长 ) 需防腐，涂

2

的油漆称保护色。

3.2 保护色及其含义

保护色及其含义见表 2。

3.3 下列情况，可以不考虑保护色的颜色。

3.3.1 某区域受空间环境条件影响，必需选用某种只有一种颜色的涂料才能耐用时，该区域所有管道或部分管道可涂该种单色涂料； 5.3.2 保温后涂沥青防腐；

3.3.3 室外地沟内管道防腐。

表 2

颜色

介质名称 颜色

介质名称 编号 名称 编号 名称

— 黑色 生活污水、化学污水 B01 深灰色 盐酸、可燃液体

B05 海灰色 热水、热软水 RP01 粉红色 纯碱

Y09 铁黄色 氨水 PB02 深酞蓝色 烧碱

Y06 草绿色 氯气、液氯 R01 铁红色 煤气

4 管本色

4.1 基本识别色的使用选择，按，管道其他部分不需要防腐的外露部分称管本

色。

4.2 下列管道称管本色，不涂色。

4.2.1 不锈钢管、铝管、塑料管等；

4.2.2 保温管外包铝板、镀锌板等；

4.2.3 采用铝箔保温的管道等。

5 安全色

5.1 安全色范围应符合国家标准 GB-2893— 82《安全色》的规定。

5.2 本规程规定范围内安全色的用途

5.2.1 大红色：用于消防；

5.2.2 淡酞蓝色：用于饮用水；

5.2.5 淡黄色与黑色间隔斜条：用于危险警告。

注：原则上，凡是易燃、易爆，有毒，有害的物料都属于危险介质。但是那些涂危险

警告色标，企业可根据本企业的原料，成品和中间品的性能自行决定 .

5.3 安全色的使用应由使用单位从以下三种方法中选择一种。

5.3.1 当管道全长涂别基本识别色时，在基本识别色上涂刷宽 100mm的安全色色环。

5.3.2 在两个各宽 150mm的基本识别色色环之间，涂刷一个宽 100mm的安全色色环(见下图)。

3

5.5.5 在两个各宽 150mm的基本识别色色环之间， 用安全胶带缠绕一个宽 100mm 的色环(见上图)。 5.4 安全色涂刷部位与识别符号同步。

6 识别符号

6.1 识别符号用于标识管内流体的性质、名称和流向。

6.2 流体名称

6.2.1 流体名称的标识应由使用单位从以下二种方法中选择一种。

全称，例如：二氧化碳；

化学符号或英文代号，例如：二氧化碳 CO2表示；上水用 WS表示；井水用 WW 表示。

凡气体用↑表示，例如： O2 ↑，液体不写。

流体名称应用对比明显的白色或黑色色标写， 并写在基本识别色或基本识别色色环附近的管道上。

6.3 流体流向

6.3.1 流体流向应用对比明显的白色或黑色在基本识别色上或基本识别色色环

附近的管道上涂刷指向箭头。 6.3.2 如果流体是双向流动的，用

6.4 注字的要求

6.4.1 字体：中文为仿宋体；化学符号，英文代号为正体大写。为保持美观一致，应制定模板后涂刷或喷漆。

6.4.2 字体大小的规定：凡管子或保温层外径大于或等于 90mm时一律在管道上注字，其字体高度见表 3。

表 3 mm

管子或保温层外径 90 130 160 240 >240

注字代号字体高度 25 40 50 63 80 或 100

6.5 当识别符号直接涂刷在外径小于 Φ90mm的管道上且不易识别时，可在所有需要识别的部位挂设标牌 ( 矩形 250×100mm)。标牌上应标明流体名称并在标牌的一端标示流体流向，如果需用安全色、标牌的底色应用安全色。

6.6 识别符号应从设备的管接头， 阀件上方醒目处开始标注 ( 相距不超过 2.5m) ，注字的间距要便于操作，应涂制在所有管道交叉点，当管道穿墙、穿楼板时，应

在离墙或楼板上方 1m左右注字；在管段部分，以管架跨度为标注间距，并列管

4

标注要互相错开。并与识别符号同步。

6.7 流体的其他识别符号，例如流体的压力、温度、浓度等，可由使用单位根据实际需要， 涂刷在 6.6 规定部位附近， 但不得与本标准的基本识别色色环的识别符号相混淆。

7 公用常用管道涂色规定

公用常用管道涂色规定见表 4。

8 其他介质管道涂色规定

8.1 使用单位可根据本规定的原则，规定基本识别色，保护色可自行决定。

例如：磷酸属酸类可涂谈紫色全长或色环。 如果刷色环则保护色可自行决定。

乙醇是易燃液体可涂谈棕色全色或色环，如刷色环则保护色也可自行决定。

8.2 放空管线可按管内介质规定涂色，划上流向，并注入“排气”两字。

9 阀门、疏水器等涂色规定

规定要求符合机械工业部产品样本的规定。其主要内容如下： 9.1 阀体材料涂色规定

阀体材料涂色规定见表 5。

9.2 密封面材质，用涂在手轮、扳手、手柄涂颜色来识别，涂色规定如表 6。

5

序

安全色环

表 4

基本色 管道注字保护色颜色

介质名称

号

1 工业上水

2 井水 3 生活水

4 过滤水

5 循环水 (上 )

6 循环水 (回 )

7 低胶硅水

8 全脱盐水

9 软化水

10 清净下水

11 化学污水

12 生活污水

13 热水循环 (上)

14 热水循环 (回)

15 热软化

16 消防水

17 泡沫消防

18 冷冻水 (上 )

19 冷冻水 (回 )

20 冷冻盐水 (上)

21 冷冻盐水 (回)

22 蒸汽

23 过热蒸汽

24 回收的蒸汽冷凝液

25 废弃的蒸汽冷凝液

26 采暖

27 润滑油

28 空气 (工艺用 )

29 空气 (仪表用 )

30 富氧空气

3l 氧气

32 氢气

33 氮气 (工艺用 )

34 氮气 (仪表用 )

35 氮气 (消防用 )

36 高纯氮

37 二氧化碳

38 一氧化碳

39 氧化氮

编号 名称

BP06 淡酞蓝色

R03 大红色

R03 大红色

R03 大红色

颜色 识别

编号 名称 方法

G02 淡绿色 全长

G02 淡绿色 全长

G02 淡绿色 全长

G02 淡绿色 全长

G02 淡绿色 全长

G02 淡绿色 全长

G02 淡绿色 全长

G02 淡绿色 全长

G02 淡绿色 全长

G02 淡绿色 全长

G02 淡绿色 色环

G02 淡绿色 色环

G02 淡绿色 色环

G02 淡绿色 色环

G02 淡绿色 色环

G02 淡绿色 全长

G02 淡绿色 全长

G02 淡绿色 全长

G02 淡绿色 全长

G02 淡绿色 全长

G02 淡绿色 全长

B05 海灰色 全长

B05 海灰色 全长

B05 海灰色 全长

B05 海灰色 全长

B05 海灰色 全长

YR05 淡棕色 全长

PB06 淡酞蓝空 色环

PB06 淡酞蓝空 色环

PB06 淡酞蓝空 色环

PB06 淡酞蓝空 全长

YR01 淡棕色 全长

YR01 淡棕色 全长

YR01 淡棕色 全长

YR01 淡棕色 全长

YR01 淡棕色 全长

YR01 淡棕色 色环

YR01 淡棕色 色环

YR01 淡棕色 色环

名称 化学符号或

颜色

编号 名称 英文代号

上水 WS 白色

井水 WW 白色

生活水 WD 白色

过滤水 WF 白色

循环水 (上 ) WCS 白色

循环水 (回 ) WCR 白色

低胶硅水 WCS 白色

脱盐水 WI 白色

软化水 SW 白色

净下水 CWW 白色

黑色 污下水 CS 白色

黑色 粪便水 SS 白色

B05 海灰色 热水 (上) WHS 黑色

B05 海灰色 热水 (回) WHR 黑色

热软水 WHT 黑色

消防水 FPW 白色

泡沫消防 PPF 白色

冷冻水 (上 ) RWS 白色

冷冻盐水 ( 上) RBS 白色

冷冻盐水 ( 回) RBS 白色

冷冻盐水 ( 回) RBS 白色

蒸汽 SP 黑色

过热蒸汽 SSM 黑色

蒸汽冷凝液 黑色

蒸汽冷凝液 黑色

润滑油 黑色

白色 压缩空气 As↑ 黑色

合集下载

2024年油气田地面管线和设备涂色规定

2024年油气田地面管线和设备涂色规定

第 1 页 共 4 页 2024年油气田地面管线和设备涂色规定

一、背景介绍

为了保证油气田的管线和设备的可视性、可辨认性和安全性，2024年，制定了油气田地面管线和设备涂色规定。该规定旨在统一油气田管线和设备的涂色标准，提高安全管理水平，减少事故风险，保障人员生命财产安全。

二、涂色标准

1.管线涂色标准

(1)油气田地面管线涂色采用颜色编码的方式，确保各种类型的管线被准确地识别和区分。

(2)天然气管道采用黄色，用以表示天然气管道及其相关设备。

(3)油管线采用红色，用以表示油管道及其相关设备。

(4)水管道采用蓝色，用以表示水管道及其相关设备。

(5)化学品管道采用绿色，用以表示化学品管道及其相关设备。

(6)其他类型的管线根据其特点和用途，选择相应的颜色进行涂色。

2.设备涂色标准

(1)设备涂色主要用于标明设备的功能、状态和警示信息。

(2)阀门、泵设备和容器采用黄色涂色，以表示具有控制或移动功能的设备。 第 2 页 共 4 页 (3)压力容器采用红色涂色，以表示容器为高压设备。

(4)消防设备和应急设备采用红色或者红黄相间的颜色进行涂色，以表示其重要性和紧急性。

(5)电气设备采用绿色涂色，以表示设备与电力相关。

(6)其他类型的设备根据其特点，选择相应的颜色进行涂色。

三、具体实施措施

1.推广宣传

(1)油气田各单位要积极开展油气田地面管线和设备涂色规定的宣传工作，提高员工的涂色意识。

(2)通过组织培训、张贴宣传海报等方式，向员工普及涂色标准，使其能够准确识别和区分各种管线和设备。

2.规范管理

(1)各油气田单位要建立管线和设备涂色的管理制度，并将其纳入安全生产标准化考核范围，确保制度的执行。

(2)对未按规定进行涂色的管线和设备，要及时进行整改，向相关人员进行培训和教育，确保规定得到有效执行。

3.定期检查

(1)油气田要建立定期检查的机制，对管线和设备的涂色进行检查，发现问题及时整改。

设备、管道涂色标准

设备、管道涂色标准

设备、管道涂色标准

设备和管道涂色标准

设备和管道涂色是工业领域中非常重要的环节。正确的涂色标准不仅可以提高设备和管道的美观度，还可以防止腐蚀和其他损坏。本文将介绍设备和管道涂色的标准以及涂色过程中需要注意的事项。

首先，设备和管道涂色的标准通常由国家或行业组织制定并发布。这些标准的目的是确保涂料的质量、涂装过程的安全性以及涂装效果的一致性。采用标准的涂色工作可以保证设备和管道的持久性和可靠性。

一般情况下，设备和管道涂色的标准会涵盖以下几个方面：

1. 涂料的选用：标准会规定适用于设备和管道的涂料种类、性能要求、基材要求等。这些规定旨在确保涂料具有良好的抗腐蚀性能、耐候性和耐磨性等特性。

2. 表面处理：涂料施工之前，设备和管道表面需要进行适当的处理，以确保涂层能够附着牢固并且具有良好的质量。标准会规定表面处理的方法、要求和检查标准等。

3. 涂装过程：标准会规定涂料的施工方法、涂布层数、涂布厚度等要求。此外，标准还会规定涂装过程中的安全措施，例如通风要求、防爆要求等，以保护涂料施工人员的安全。

4. 涂装质量控制：标准会规定涂装质量的检验方法和标准。这些方法和标准旨在确保涂料施工的质量符合要求，例如涂装膜的厚度、附着力、表面光滑度等。

在进行设备和管道涂色时，还需要注意一些事项。首先，要确保涂料的储存和使用符合标准要求，避免使用过期或质量不合格的涂料。其次，施工人员应严格按照标准的要求进行施工，避免出现涂料施工质量不达标的情况。同时，在施工过程中要注意人身安全，遵守标准规定的安全措施。最后，施工完成后，需要进行涂装质量的检验，确保涂料施工的质量符合标准的要求。 总之，设备和管道涂色标准对于保证涂料施工质量、设备和管道的持久性和可靠性非常重要。遵守涂色标准可以确保涂料具有良好的抗腐蚀性能和耐久性，并且保证施工过程的安全性。在进行设备和管道涂色时，我们应该严格按照标准的要求进行操作，确保施工质量符合标准的要求。同时，要注意涂装过程中的安全问题，并且在施工完成后进行涂装质量的检验。只有这样，我们才能保证设备和管道的涂色效果达到预期，并且具有良好的质量和外观。

油气田地面管线和设备涂色规定范文

油气田地面管线和设备涂色规定范文

第 1 页 共 3 页 油气田地面管线和设备涂色规定范文

一、引言

在油气田开发中，地面管线和设备的涂色是必不可少的一项工作。正确的涂色能够有效地标示出管线的类型和用途，提高操作人员的工作效率和工作安全性。本文将介绍油气田地面管线和设备涂色的规定范文，旨在为相关工作人员提供参考和指导。

二、涂色规定

1. 地面管线涂色规定

(1) 油气管道：用黄色涂色。这是为了明确标示出管道中含有易燃易爆的油气物质，提醒工作人员注意安全。

(2) 水管道：用蓝色涂色。这是为了与油气管道进行区分，防止误操作和事故的发生。

(3) 蒸汽管道：用红色涂色。蒸汽管道的工作压力较高，涂上红色可以提醒工作人员注意高压区域。

(4) 氧气管道：用绿色涂色。氧气属于易燃物质，所以需要用绿色进行标示，以提醒工作人员注意火源和防火措施。

(5) 其他管道：根据不同的用途，可以使用不同的颜色进行涂色。例如，如果有特殊用途的管道，可以使用橙色进行标示，以引起特别的注意。

2. 设备涂色规定

(1) 设备涂色规定主要根据设备的性质和用途进行设置。通常，设备的涂色应当与管道的颜色相一致，以便进行区分和辨识。

(2) 对于易燃易爆的设备，可以使用红色进行涂色，以提醒工作人员注意设备的特殊性质和危险性。 第 2 页 共 3 页 (3) 对于需要特别关注的设备，可以使用黄色进行涂色，以引起工作人员的注意。

(4) 对于需要水冷却的设备，可以使用蓝色进行涂色，以便工作人员能够快速地辨认出来。

(5) 其他设备可以根据需要使用不同的颜色进行涂色，以提高工作效率和安全性。

三、涂色实施细则

1. 涂色前准备

(1) 在进行管线和设备涂色之前，必须先对工作场地进行清洁和整理，确保涂色的效果和质量。

(2) 选择符合规定的涂料，以保证涂色的持久性和可见性。

(3) 对于需要涂色的管线和设备，必须进行清洗和除锈处理，以便涂料能够附着牢固。

2. 涂色操作

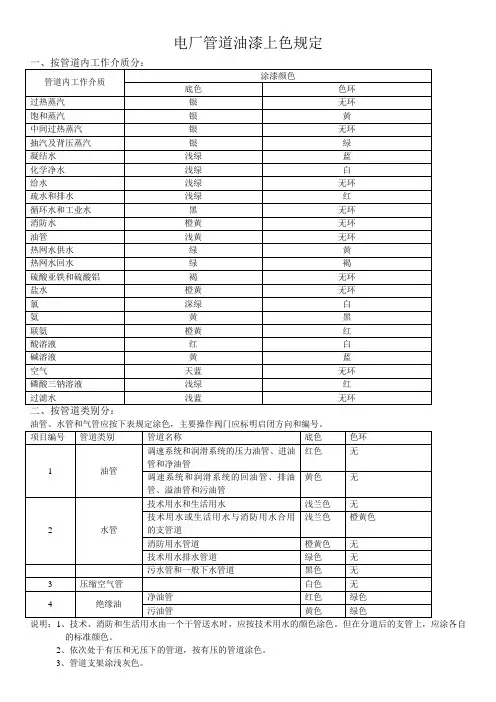

电厂管道油漆上色规定
