1 设计人员培训资料之三：
建筑电气工程图地基本知识
建筑电气工程图是阐述建筑电气系统地工作原理,描述建筑产品地构成和功能,用来指导各种电气设备.电气线路地安装.运行.维护和管理地图纸.它是沟通电气设计人员.安装人员.操作人员地工程语言,是进行技术交流不可缺少地重要手段.要看懂建筑电气工程图,必须掌握有关电气图地基本知识,了解各种电气图形符号,了解电气图地构造.种类.特点以及在建筑工程中地作用,还要了解电气图地基本规定和常用术语,以及看图地基本步骤和方法.
1.1 关于电气图地概念
电气图是用各种电气符号.代注释地围框.简化地外形来表示地系统.设备.装置.元件等之间地相互关系地一种简图.识读电气图时,应了解电气图在不同地使用场合和表达不同地对象时,所采用地表达方式.GB 6988《电气制图》系列标准规定,电气图地表达形式分为四种.
1. 图
图是用图示法地各种表达形式地统称,即用图地形式来表示信息地一种技术文件,包括用图形符号绘制地图（如各种简图）以及用其他图示法绘制地图（如各种表图）等.
2. 简图
简图是用图形符号.代注释地图框或简化外形表示系统或设备中各组成部分之间相互关系及其连接关系地一种图.在不致引起混淆时,简图可简称为图.简图是电气图地主要表达形式.电气图中地大多数图种,如系统图.电路图.逻辑图和接线图等都属于简图.
3. 表图
表图是表示两个或两个以上变量之间关系地一种图.在不致引起混淆时,表图也可简称为图.表图所表示地内容和方法都不同于简图.经常碰到地各种曲线图.时序图等都属于表图,之所以用“表图”,而不用通用地“图表”,是因为这种表达形式主要是图而不是表.国家标准把表图作为电气图地表达形式之一,也是为了与国际标准取得一致.
4. 表格 2 表格是数据按纵横排列地一种表达形式,用以说明系统.成套装置或设备中各组成部分地相互关系或连接关系,或用以提供工作参数等.表格可简称为表,如设备元件表.接线表等.表格可以作为图地补充,也可以用来代替某些图.
如何进行电气工程识图
第一节．电气工程的图样类别
建筑电气工程的图样一般有电气总．平面图、电气系统图、单元电气平面图、控制原理图、接线图、大样图、电缆清册、图例及设备材料表等。
一、电气总平面图
电气总平面图是在建筑总平面图上表示电源及电力负荷分布的图样，主要表示各建筑物的名称或用途、电力负荷的装机容量、电气线路的走向及变配电装置的位置、容量和电源进户的方向等。通过电气总平面图可了解该项工程的概况，掌握电气负荷的分布及电源装置等。一般大型工程都有电气总平面图，中小型工程则由动力平面图或照明平面图代替。
二、电气系统图
电气系统图是用单线图表示电能或电信号按回路分配出去的图样，主要表示各个回路的名称、用途、容量以及主要电气设备、开关元件及导线电缆的规格型号等。通过电气系统图可以知道该系统的回路个数及主要用电设备的容量、控制方式等。建筑电气工程中系统图用的很多，动力、照明、变配电装置、通信广播、电缆电视、火灾报警、防盗保安、微机监控、自动化仪表等都要用到系统图。
三、电气设备平面图
电气设备平面图是在建筑物的平面图上标出电气设备、元件、管线实际布置的图样，主要表示其安装位置、安装方式、规格型号数量及接地网等。通过平面图可以知道每幢建筑物及其各个不同的标高上装设的电气设备、元件及其管线等。建筑电气平面图用的很多，动力、照明、变配电装置、各种机房、通信广播、电缆电视、火灾报警、防盗保安、微机监控、自动化仪表、架空线路、电缆线路及防雷接地等都要用到平面图。
四、控制原理图
控制原理图是单独用来表示电气设备及元件控制方式及其控制线路的图样，主要表示电气设备及元件的起动、保护、信号、联锁、自动控制及测量等。通过控制原理图可以知道各设备元件的工作原理、控制方式，掌握建筑物的功能实现的方法等。控制原理图用的很多，动力、变配电装置、火灾报警、防盗保安、微机监控、自动化仪表、电梯等都要用到控制原理图，较复杂的照明及声光系统也要用到控制原理图。
建筑工程识图基本知识
工程建设时所用的图样称工程图，它是工程建设中不可缺少的基本文件之一。工程建设中，在设计阶段要用图纸表达意图，比较方案，据以编制概预算；在施工阶段要据以组织生产，选料放样，制作安装；峻工后据以进行验收，编制决算和经济分析。因此工程图被称为工程的技术语言，工程建设的从业人员必须掌握识读工程图的技能。工程图以画法几何的投影原理为基础，按照国家颁布的制图标准进行绘制。建筑工程图是工程图的一种，遵循着一般工程图的表达原则，但又具有本专业的特点。
一、投影的概念和正投影
投影原理是以物体被光线照射会有影子落到地面或墙上的现象为根源而产生的。在画法几何中，用一组假想的光线，将物体的材料、重量等物理性质撇开，仅将物体所占据的空间几何形体投射到一个平面上去，称为投影法。假想的投射光线落影的平面称为投影面，投影面上物体的影像称为投影。投影可分为中心投影和平行投影两类。
由一点发出的射线所产生的投影称为中心投影，中心投影具有发散性。某些立体图就是用中心投影原理绘制的，如鸟瞰图即为使用一点中心投影原理绘制的。
由相互平行的投射线所产生的投影称为平行投影，平行投影的投射线与投影面垂直产生的投影称正投影，投射线与投影面不垂直产生的投影称为斜投影。由于正投影投射线垂直于投影面，投射线互相平行，物体的形状和大小不受各部位与投影面之间距离的影响，能够准确、真实地反映平面的形状和大小，所以工程图一般是用正投影法绘制的，基本投影原理如图1.1.4。
投影投影投影投影面
中心投影 正投影 斜投影 光源
图1.1.4投影的原理
物体的影子一般是灰黑一片，不能反映物体各部位的形状和大小，因此假设光线能透过物体，使投影能够反映物体各部位的构造。如右图所示
二、点、线、面的正投影
点构成线，线构成面，面构成体，各种形体都可以看成是由点、线、面所组成，所以首先应了解点、线、面的投影规律。
1. 点的投影规律
点的投影是通过该点的投射线与投影面的交点，点的投影仍然是点。

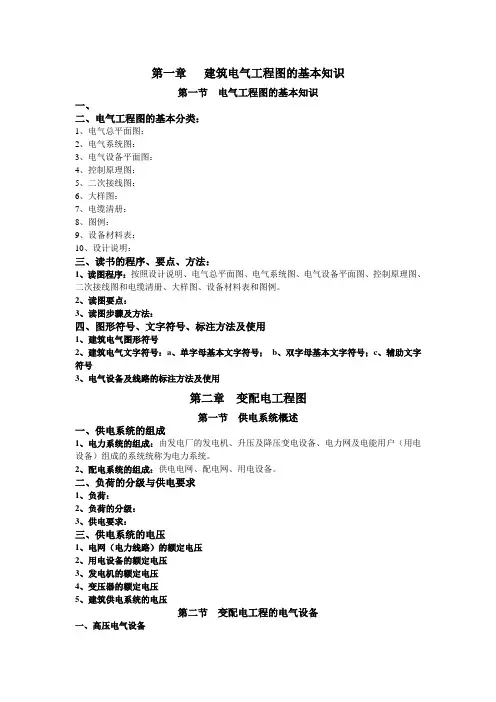

第一章 建筑电气工程图的基本知识
第一节 电气工程图的基本知识
一、
二、电气工程图的基本分类：
1、电气总平面图：
2、电气系统图：
3、电气设备平面图：
4、控制原理图：
5、二次接线图：
6、大样图：
7、电缆清册：
8、图例：
9、设备材料表：
10、设计说明：
三、读书的程序、要点、方法：
1、读图程序：按照设计说明、电气总平面图、电气系统图、电气设备平面图、控制原理图、二次接线图和电缆清册、大样图、设备材料表和图例。
2、读图要点：
3、读图步骤及方法：
四、图形符号、文字符号、标注方法及使用
1、建筑电气图形符号
2、建筑电气文字符号：a、单字母基本文字符号； b、双字母基本文字符号；c、辅助文字符号
3、电气设备及线路的标注方法及使用
第二章 变配电工程图
第一节 供电系统概述
一、供电系统的组成
1、电力系统的组成：由发电厂的发电机、升压及降压变电设备、电力网及电能用户（用电设备）组成的系统统称为电力系统。
2、配电系统的组成：供电电网、配电网、用电设备。
二、负荷的分级与供电要求
1、负荷：
2、负荷的分级：
3、供电要求：
三、供电系统的电压
1、电网（电力线路）的额定电压
2、用电设备的额定电压
3、发电机的额定电压
4、变压器的额定电压
5、建筑供电系统的电压
第二节 变配电工程的电气设备
一、高压电气设备 1、变压器：（1）油浸式电力变压器： （2）干式电力变压器：
（3）变压器的型号：用汉语拼音字母和数字表示：① ② ③—④ / ⑤
①——S 三相； D 单相。 ②——L 铝绕组，铜绕组不表示；C 线圈外绝缘为成型固体如环氧树脂；G 干式变压器，油浸式不表示； Z 有载调压； F 风冷却。 ③——设计序号。
④——额定容量（KV*A）。 ⑤——高压绕组的电压等级（KV）。 （4）变压器及其他常用电源设备图形符号和文字符号：
2、高压断路器：按采用的灭弧介质不同分为：（1）多油断路器；（2）少油断路器；（3）空气断路器；（4）六氟化硫断路器；（5）磁吹式断路器；（6）真空断路器。
