实验二 GrADS软件的应用

  • 格式：doc
  • 大小：127.50 KB
  • 文档页数：4

实验二 GrADS软件的应用

一.实验目的

1. 掌握GrADS(Grid Analysis and Display System)软件的安装。

2. 掌握GrADS软件的启动方法。

3. 熟悉GrADS的常用命令。

4. 了解GrADS软件包内的常用文件。

5. 掌握GrADS画图的方法。

6. 掌握查看画好的图片的方法。

二.实验内容

1.软件安装

2.启动软件方法

开始 运行cmd 然后输入C：\grads19 \win32 \grads.exe

或打开C盘-grads19-win32-grads.exe

3.常用命令

Reinit 重新初始化GrADS设置，同时关闭所有打开的文件，并释放所有定义的对象

open 打开数据文件

set t 9 设定时次固定为数据集中第九个时次

set lon 90 140 设定经度变化从东经90度至140度

set lat 10 60 设定纬度变化从北纬10度至北纬60度

set mpdset cnworld 设置地图数据集

set map color style thickness 用定制的颜色，线性和线宽绘背景地图

draw map 低级绘图指令，直接进行所指定图形元素操作

set lev 200 设定高度维数固定为200h Pa 等压面

enable print 打开磁盘文件，用于存放随后

print命令转换生成的当前屏幕图形的图元数据

set grads off 不打印出GrADS标记

set grid off' 不画网格 set cthick 6 设置等值线线宽

set clopts 1 6 0.12 设置等值线标记的颜色

set xlopts 1 6 0.18 设置等值线x轴标记的颜色

set ylopts 1 6 0.18 设置等值线y轴标记的颜色

set gxout contour 二维等值线绘图

set cint 4 设置等值线间隔

d smth9(u) 温度

Print 将当前图形窗口重的图形转化为图元数据，存放在先前enable 命令指定的磁 盘文件中，每执行一次prin t 即向该文件中附加一幅窗口图形

4.GrADS软件包内的常用文件

.dat 二进制无 格式记录的原始气象数据文件，其数据既可以是格点数据，也可 以是站点数据。

.ctl 原始数据描述文件。该文件为纯ASCII 文件，用以描述原始数据集的基本信息， 包括数据集文件名、数据类型、数据结构、变量描述等等

.g s GrADS控制文件，用GrADS 命令run 执行之。这也是一个纯文本文件，内含用 描述语言（scrip t la ngua ge ）写成的批处理GrADS系统设置和命令，可集成处理 GrADS命 1http://www .las g. 令。

.gm f（.me t ） GrADS系统图元输出文件，格式由GrADS内定，文件名随用户自定， 其内容为屏幕显示图形的二进制图元数据，用于产生图形的硬拷贝输出。

三．实验步骤

将.ctl .dat .gs三个文件复制到D:\GrADS19目录下，修改.ctl文件路径为D:\GrADS19\09080800-09080900-hga+IR3.dat；修改.gs文件路径到D:\GrADS19目录下 且只保留到高度为500hPa等压面。打开grads，回车，再将huatu1.gs文件拖至dos面 下回车就得到gmf文件，打开即可查看图片。

四．实验总结

通过实验，我掌握了grads19软件的安装及初步使用。明白了常用语句的使用方法及文件类型。并能够使用GrADS19画图。并会查看画好的图片。

合集下载

GrADS实习二

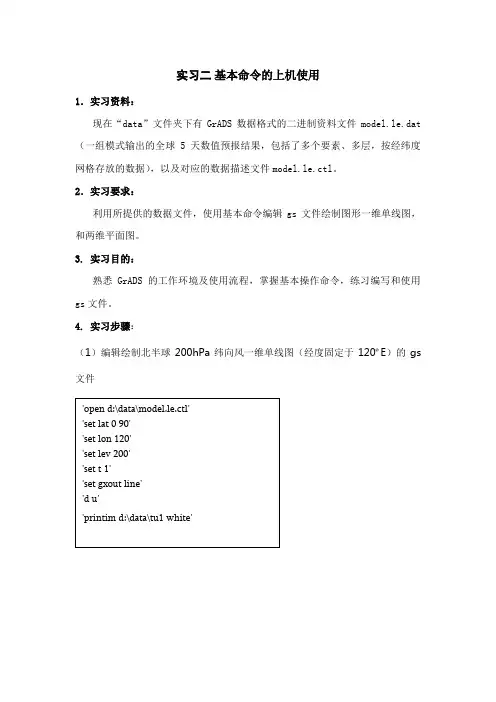

GrADS实习二

实习二 基本命令的上机使用

1．实习资料：

现在“data”文件夹下有GrADS数据格式的二进制资料文件model.le.dat（一组模式输出的全球5天数值预报结果，包括了多个要素、多层，按经纬度网格存放的数据），以及对应的数据描述文件model.le.ctl。

2．实习要求：

利用所提供的数据文件，使用基本命令编辑gs文件绘制图形一维单线图，和两维平面图。

3. 实习目的：

熟悉GrADS的工作环境及使用流程，掌握基本操作命令，练习编写和使用gs文件。

4. 实习步骤：

（1）编辑绘制北半球200hPa纬向风一维单线图（经度固定于120ºE）的gs文件

'open d:\data\model.le.ctl'

'set lat 0 90'

'set lon 120'

'set lev 200'

'set t 1'

'set gxout line'

'd u'

'printim d:\data\tu1 white'

（2）编辑绘制500hPa高度场平面图的gs文件： 'open d:\data\model.le.ctl'

'set lat -90 90'

'set lon 0 360'

'set lev 500'

'set t 1'

'set gxout contour'

'd z'

'printim d:\data\tu2. gif white'

气象绘图软件GrADS高级使用技巧

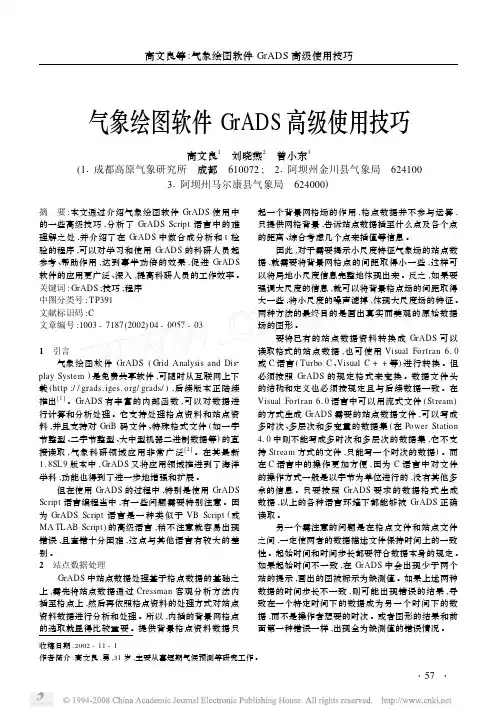

气象绘图软件GrADS高级使用技巧

收稿日期:2002-11-1作者简介:高文良,男,31岁,主要从事短期气候预测等研究工作。气象绘图软件GrADS高级使用技巧

高文良1　刘晓燕2　曾小东3

(11成都高原气象研究所　成都　610072;　21阿坝州金川县气象局　624100

31阿坝州马尔康县气象局　624000)

摘　要:本文通过介绍气象绘图软件GrADS使用中

的一些高级技巧,分析了GrADSScript语言中的难

理解之处,并介绍了在GrADS中做合成分析和t检

验的程序,可以对学习和使用GrADS的科研人员起

参考、帮助作用,达到事半功倍的效果,促进GrADS

软件的应用更广泛、深入,提高科研人员的工作效率。

关键词:GrADS;技巧;程序

中图分类号:TP391文献标识码:C

文章编号:1003-7187(2002)04-0057-03

1　引言

气象绘图软件GrADS(GridAnalysisandDis2

playSystem)是免费共享软件,可随时从互联网上下

载(/grads/),后续版本正陆续

推出[1]。GrADS有丰富的内部函数,可以对数据进

行计算和分析处理。它支持处理格点资料和站点资

料,并且支持对GriB码文件、特殊格式文件(如一字

节整型、二字节整型、大中型机器二进制数据等)的直

接读取,气象科研领域应用非常广泛[2]。在其最新

1.8SL9版本中,GrADS又将应用领域推进到了海洋学科,功能也得到了进一步地增强和扩展。

但在使用GrADS的过程中,特别是使用GrADS

Script语言编程当中,有一些问题需要特别注意。因

为GrADSScript语言是一种类似于VBScript(或

MATLABScript)的高级语言,稍不注意就容易出现

错误,且查错十分困难,这点与其他语言有较大的差

别。

2　站点数据处理

GrADS中站点数据处理基于格点数据的基础之

上,需先将站点数据通过Cressman客观分析方法内

插至格点上,然后再依照格点资料的处理方式对站点

实验三 GrADS软件的应用(2)

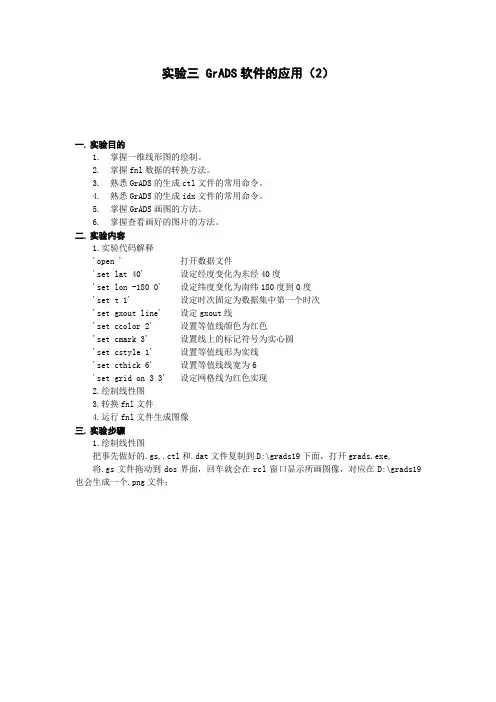

实验三 GrADS软件的应用(2)

实验三 GrADS软件的应用（2）

一. 实验目的

1. 掌握一维线形图的绘制。

2. 掌握fnl数据的转换方法。

3. 熟悉GrADS的生成ctl文件的常用命令。

4. 熟悉GrADS的生成idx文件的常用命令。

5. 掌握GrADS画图的方法。

6. 掌握查看画好的图片的方法。

二. 实验内容

1.实验代码解释

'open ' 打开数据文件

'set lat 40' 设定经度变化为东经40度

'set lon -180 0' 设定纬度变化为南纬180度到0度

'set t 1' 设定时次固定为数据集中第一个时次

'set gxout line' 设定gxout线

'set ccolor 2' 设置等值线颜色为红色

'set cmark 3' 设置线上的标记符号为实心圆

'set cstyle 1' 设置等值线形为实线

'set cthick 6' 设置等值线线宽为6

'set grid on 3 3' 设定网格线为红色实现

2.绘制线性图

3.转换fnl文件

4.运行fnl文件生成图像

三. 实验步骤

1.绘制线性图

把事先做好的.gs,.ctl和.dat文件复制到D:\grads19下面，打开grads.exe,

将.gs文件拖动到dos界面，回车就会在rcl窗口显示所画图像，对应在D:\grads19也会生成一个.png文件；

2..转换fnl文件

（1）生成描述文件.ctl：

打开grads.exe，对应输入gs->grib2ctl grib_file>grib_file.ctl,这样就可以生成描述文件.ctl

（2）利用grads自带的grabmap.exe生成索引文件

gs-> !gribmap -v -i D:/grads19/grib_file.ctl > a.txt,这样就会在D:/grads19路径下生成.idx的索引文件，并会把整个映射过程写入a.txt文件中，这样就可以开始用grads读取fnl文件进行画图

GrADS绘图学习技巧与实例

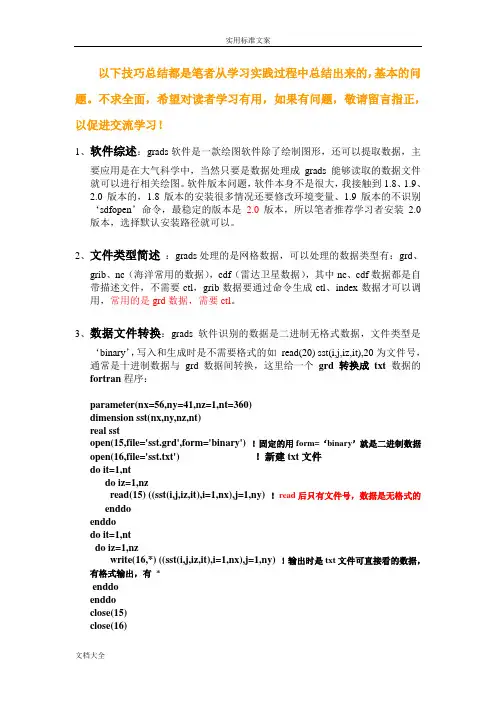

GrADS绘图学习技巧与实例
