塔吊TC6517安装方案

塔吊安装专项施工方案

塔吊安装专项施工方案

一、施工准备工作

1. 熟悉施工现场环境和地形，确保安装塔吊的场地平整、坚固。

2. 安排具备相关证书和经验的专业人员进行施工，并确保其身体健康。

3. 根据塔吊的规格和尺寸，预先准备好所需的设备和材料。

4. 装配塔吊时，必须穿戴好安全帽、安全鞋等防护用品。

二、塔吊组装

1. 按照塔吊的组装图纸，先拆解上部和底座，然后根据安装顺序逐步组装。

2. 在组装过程中，严格按照装配顺序和要求进行操作，确保连接牢固、稳定。

3. 在组装过程中，特别注意吊装部分的安全，采取必要的安全防护措施。

4. 组装完成后，对塔吊的各部分进行检查，确保各个部分安装正确、无松动。

5. 安装完成后，定期对塔吊进行检测和维护，确保其正常运行和使用。

三、塔吊调试

1. 在塔吊组装完成后，需要对其进行调试，确保其功能正常、稳定。

2. 调试前，清理塔吊的工作区域，确保周围没有杂物和人员。

3. 进行调试前，必须对塔吊的各个部分进行全面检查，确保没有松动和损坏。

4. 调试时，需要按照操作手册的要求操作，注意安全操作和动作规范。

5. 调试完成后，对塔吊进行全面检测，确保其运行正常、稳定，并做好相应的记录。

四、塔吊安全措施

1. 在施工现场设置警示标志，提醒人员注意安全。

2. 确保施工现场的通道畅通，预留逃生通道和疏散出口。

3. 在塔吊附近设置安全围栏，并配备专人进行安全监控。

4. 制定详细的安全操作规范，对操作人员进行培训和指导。

5. 每天开始施工前，对塔吊进行全面检查和维护，确保其安全使用。

五、施工后工作

1. 在塔吊安装完成后，对现场进行清理，清除所有的杂物和危险物品。

2. 对塔吊进行最后一次检查，确保其安装完好。

3. 向业主或监理单位进行验收，并提供相应的施工记录和报告。

4. 完工后，对塔吊进行保养和维护，延长其使用寿命。

综上所述，塔吊安装专项施工方案需要严格按照规范和操作要求进行操作，确保安装过程安全、顺利，并做好日常的检测、维护和保养工作，以确保塔吊的正常运行和使用。在施工过程中，一定要重视安全问题，采取必要的防护措施，确保人员的人身安全和设备的完整性。同时，在施工完成后，要对塔吊进行验收和保养，确保其安全运行。

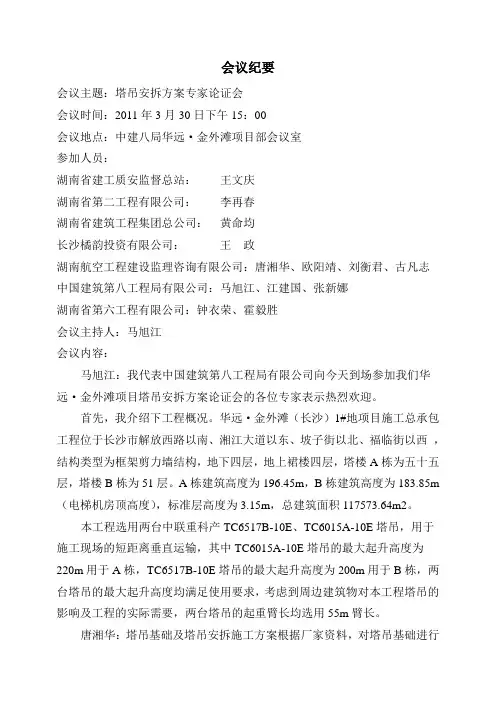

会议纪要

会议主题：塔吊安拆方案专家论证会

会议时间：2011年3月30日下午15：00

会议地点：中建八局华远·金外滩项目部会议室

参加人员：

湖南省建工质安监督总站： 王文庆

湖南省第二工程有限公司： 李再春

湖南省建筑工程集团总公司： 黄命均

长沙橘韵投资有限公司： 王 政

湖南航空工程建设监理咨询有限公司：唐湘华、欧阳靖、刘衡君、古凡志

中国建筑第八工程局有限公司：马旭江、江建国、张新娜

湖南省第六工程有限公司：钟衣荣、霍毅胜

会议主持人：马旭江

会议内容：

马旭江：我代表中国建筑第八工程局有限公司向今天到场参加我们华远·金外滩项目塔吊安拆方案论证会的各位专家表示热烈欢迎。

首先，我介绍下工程概况。华远·金外滩（长沙）1#地项目施工总承包工程位于长沙市解放西路以南、湘江大道以东、坡子街以北、福临街以西 ，结构类型为框架剪力墙结构，地下四层，地上裙楼四层，塔楼A栋为五十五层，塔楼B栋为51层。A栋建筑高度为196.45m，B栋建筑高度为183.85m（电梯机房顶高度），标准层高度为3.15m，总建筑面积117573.64m2。

本工程选用两台中联重科产TC6517B-10E、TC6015A-10E塔吊，用于施工现场的短距离垂直运输，其中TC6015A-10E塔吊的最大起升高度为220m用于A栋，TC6517B-10E塔吊的最大起升高度为200m用于B栋，两台塔吊的最大起升高度均满足使用要求，考虑到周边建筑物对本工程塔吊的影响及工程的实际需要，两台塔吊的起重臂长均选用55m臂长。

唐湘华：塔吊基础及塔吊安拆施工方案根据厂家资料，对塔吊基础进行设计、配筋，对施工方案进行论证，内容详细，我方同意按此方案施工。

李再春：这份施工方案针对性强、内容齐全，是一份很好的方案。我在这里仅提几个建议：

1、塔吊附着高度不明确，应结合施工图明确多道附着的安装标高及附着节点详图。

2、基础设计时，风荷载取值较小，基础抗倾覆稳定性计算时偏心距的允许值应为Bc/4。

1 / 19 TC6517B-10型

塔 式 起 重 机

安装施工方案

工程名称：

工程地址：

施工单位：

使用单位：

编 制：

审 批：

审 核：

二0一三年九月二号

2 / 19

目 录

1.工程概况、塔机说明及编制依据

2.工程管理目标

3.施工项目组织机构及职责

4.安装前的准备工作

5.塔机基础的验收

6.塔机的安装工艺流程

7.安装后的检查

8.载荷试验

9.安全措施及注意事项

10.塔吊顶升安全操作规程

11.群塔作业措施

12.应急预案

13.施工现场的急救步骤

14.现场救护注意事项

15.伤亡事故的报告

附表一：TC6517B塔机各机构总成件重量表

3 / 19

1 工程概况、塔机说明及编制依据

1.1 工程概况

项目名称：

工程地址：

使用单位：

施工单位：

计划开工日期： 计划完工日期：

出厂编号： 监督检验证号：

设备名称及型号：

1.2 TC6517B-10型塔机性能

本塔机为长沙中联重工科技发展股份有限公司生产的QTZ160(TC6517B-10) 型支腿固定独立式塔式起重机：最大工作幅度65m，独立高度52m，最大起重量10t，末端起重量1.7t，额定起重力矩为1600kN·m。塔身由1节塔身预埋固定基节MQQ、1节标准节MQQ、16节标准节MQ、顶升套架、回转总成、驾驶室、塔头、平衡臂、起重臂、拉杆等组成。

注：塔身预埋固定基节MQQ的上下端面都有16颗螺栓连接孔；标准节MQQ下端面有16颗螺栓连接孔，上端面有12颗螺栓连接孔；标准节MQ上下端面都是12颗螺栓连接孔。

塔身节规格都为2000*2000*2800。TC6517B-10塔机45米臂时，起重性能如下：

幅度（m） 2.5－18.7 20.0 22.5 25.0 27.5 30.0

起重量

(t) 2倍率 5.00

4倍率 10.00 9.25 8.08 7.15 6.39 5.77

长城建筑集团股份有限公司 北岸·明珠一期工程

1

QTZ63塔吊安装方案

工程名称：北岸·明珠一期工程

建设单位：黑龙江省桐楠格房地产开发公司

施工单位：哈尔滨长城建筑集团股份有限公司

编 制 人：李 伟

编制日期：2005年9月7日

长城建筑集团股份有限公司 北岸·明珠一期工程

2 施工组织设计（方案）审批

审批级别： 哈建技01-2

部

门

审

批

部 门

审查人

日 期：

部 门

审查人

日 期：

部 门

审查人

日 期：

部 门

审查人

日 期：

审

批

意

见

部 门

审查人

日 期：

监

理

审

批

意

见

部 门

审查人

日 期： 长城建筑集团股份有限公司 北岸·明珠一期工程

3 QTZ63塔吊安装方案

（塔吊安装详见各厂家安装说明书）

一、 工程概况：

北岸•明珠一期工程104#工程，位于江北区世茂大道以南，其中104#楼建筑面积为9825.12。

建设单位：黑龙江桐楠格房地产开发有限公司

设计单位：哈尔滨工业大学建筑设计院

监理单位：哈尔滨永平监理公司

施工单位：哈尔滨长城建筑集团股份有限公司

北岸•明珠一期工程104#楼工程为剪力墙结构，其中104#楼为24层，一层地下室，在施工过程中垂直运输主要采用QTZ—63型塔吊，另各配一台龙门架。

二、安装方案:

1、塔吊基础设计方案必须经公司总工办审批后，认真设置，保证施工期间可靠运转。

2、经项目部对图纸和现场实际情况了解决定，104#楼工程采用QTZ63塔吊，该塔吊立于地上H～E轴的中间（详见附图），满足塔吊使用和安装附着装置的要求。
