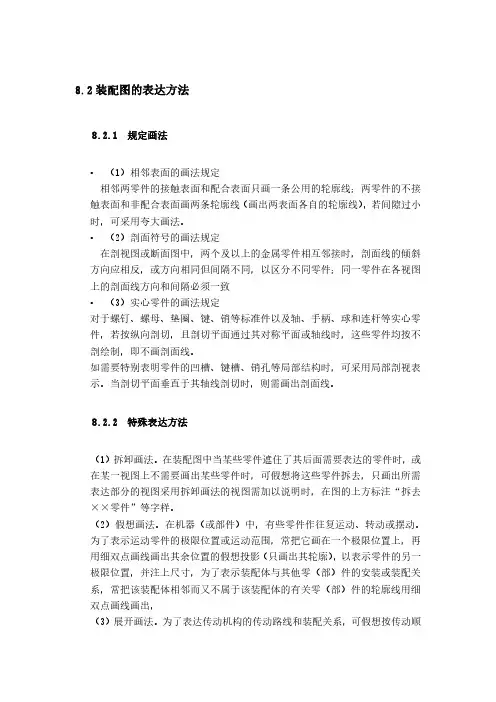

8.2装配图的表达方法
8.2.1规定画法
•（1）相邻表面的画法规定
相邻两零件的接触表面和配合表面只画一条公用的轮廓线；两零件的不接
触表面和非配合表面画两条轮廓线（画出两表面各自的轮廓线），若间隙过小
时，可采用夸大画法。
•（2）剖面符号的画法规定
在剖视图或断面图中，两个及以上的金属零件相互邻接时，剖面线的倾斜
方向应相反，或方向相同但间隔不同，以区分不同零件；同一零件在各视图
上的剖面线方向和间隔必须一致
•（3）实心零件的画法规定
对于螺钉、螺母、垫圈、键、销等标准件以及轴、手柄、球和连杆等实心零
件，若按纵向剖切，且剖切平面通过其对称平面或轴线时，这些零件均按不
剖绘制，即不画剖面线。
如需要特别表明零件的凹槽、键槽、销孔等局部结构时，可采用局部剖视表
示。当剖切平面垂直于其轴线剖切时，则需画出剖面线。
8.2.2特殊表达方法
（1）拆卸画法。在装配图中当某些零件遮住了其后面需要表达的零件时，或
在某一视图上不需要画出某些零件时，可假想将这些零件拆去，只画出所需
表达部分的视图采用拆卸画法的视图需加以说明时，在图的上方标注“拆去
××零件”等字样。
（2）假想画法。在机器（或部件）中，有些零件作往复运动、转动或摆动。
为了表示运动零件的极限位置或运动范围，常把它画在一个极限位置上，再
用细双点画线画出其余位置的假想投影（只画出其轮廓），以表示零件的另一
极限位置，并注上尺寸，为了表示装配体与其他零（部）件的安装或装配关
系，常把该装配体相邻而又不属于该装配体的有关零（部）件的轮廓线用细
双点画线画出，
（3）展开画法。为了表达传动机构的传动路线和装配关系，可假想按传动顺序沿轴线剖切，然后依次将各剖切平面展开在一个平面上，画出其剖视图。
此时应在展开图的上方注明“×-×展开”字样。
（4）夸大画法。在装配图中非配合面的微小间隙、薄片零件、细丝弹簧等，
若按其实际尺寸很难画出或难以明显表示时，均可不按比例而采用夸大画出。
如图中的垫片。
8.2.3简化画法

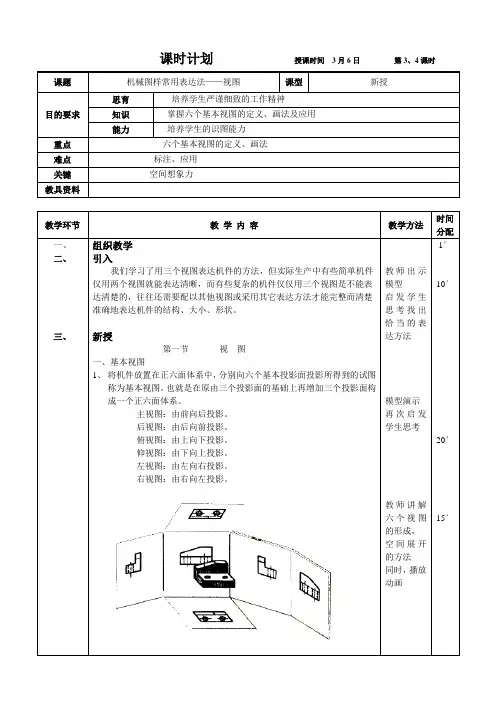

课时计划 授课时间 3月6日 第3、4课时
课题 机械图样常用表达法——视图 课型 新授
目的要求 思育 培养学生严谨细致的工作精神
知识 掌握六个基本视图的定义、画法及应用
能力 培养学生的识图能力
重点 六个基本视图的定义、画法
难点 标注、应用
关键 空间想象力
教具资料
教学环节 教 学 内 容 教学方法 时间分配
一、
二、
三、
组织教学
引入
我们学习了用三个视图表达机件的方法，但实际生产中有些简单机件仅用两个视图就能表达清晰，而有些复杂的机件仅仅用三个视图是不能表达清楚的，往往还需要配以其他视图或采用其它表达方法才能完整而清楚准确地表达机件的结构、大小、形状。
新授
第一节 视 图
一、基本视图
1、 将机件放置在正六面体系中，分别向六个基本投影面投影所得到的试图称为基本视图。也就是在原由三个投影面的基础上再增加三个投影面构成一个正六面体系。
主视图：由前向后投影。
后视图：由后向前投影。
俯视图：由上向下投影。
仰视图：由下向上投影。
左视图：由左向右投影。
右视图：由右向左投影。
教师出示模型
启发学生思考找出恰当的表达方法
模型演示
再次启发学生思考
教师讲解六个视图的形成，
空间展开的方法
同时，播放动画
1′
10′
20′
15′
计算机专业部电子教案
2 教学环节 教 学 内 容 教学方法 时间分配
四
五、
版
书
设
计 六个基本视图的名称和配置关系：
2、 标注
A） 按投影关系配置时，一律不标住视图名称。
B） 不按投影关系配置时，“X向”，并在相应视图上用箭头指明投影方向，并注上相应字母。
1第十四章机件视图的表达方法§14-1 视图§14-3 断面图§14-2 剖视图§14-4 局部放大图§14-5 简化画法基本要求2基本要求一、掌握机件的各种视图、剖视图、断面图的画法及标注；二、掌握机件的局部放大图画法和常用简化画法;三、能根据机件结构形状特点，正确选择图样的各种表示法，组合成机件的表达方案，完整、清晰、简捷地表达机件。3§14-1 视图一、基本视图二、向视图三、局部视图四、斜视图4一、基本视图1六个基本视图的形成2基本投影面的展开方法3六个基本视图的投影规律4六个基本视图之间的方位关系5按规定位臵视图一律不标注视图名称6向视配臵法必须标注视图名称及投影方向51 六个基本视图的形成机件向基本投影面投影所得的视图，称为基本砚图。国家标准中规定正六面体的六个面为基本投影面．将机件放在六面体中．然后向各基本投影面进行投影、即得到六个基本视图。6基本投影面的展开方法：V面不动，其它各投影面按图中箭头所指方向转至与V面共面位臵。2 基本投影面的展开方法7基本视图的投影规律：主、俯、后、仰四个视图长对正；主、左、后、右四个视图高平齐；俯、左、仰、右四个视图宽相等。3 六个基本视图的投影规律(后视图)(右视图)(仰视图)(主视图)(俯视图)(左视图)84 六个基本视图之间的方位关系靠近主视图的一边为物体的后面远离主视图的一边为物体的前面物体的上面物体的下面物体的左面物体的右面95 按规定位置视图一律不标注视图名称(右视图)(仰视图)(主视图)(俯视图)(左视图)(后视图)106 向视配置法必须标注视图名称或投影方向AACBCB11国标规定：在完整、清晰地表达机件各部分形状的前提下，力求制图简便；视图一般只画出机件的可见部分，必要时才画出其不可见部分。阀体的主视图和轴测图12二、向视图AACBCB向视图是可以自由配臵的视图。向视图必须进行标注。右视图仰视图主视图俯视图左视图后视图13三、局部视图将机件的某一部分向基本投影面投影所得的视图（即不完整的基本视图）称为局部视图。1局部视图的画法局部视图的断裂边界应用波浪线表示，当所表示的局部结构是完整的，且外轮廓线又成封闭时，波浪线可省略不画。2局部视图的配臵为了看图方便，局部视图一般应按投影关系配臵，有时为了合理布图，也可把局部视图放在其它适当位臵。3局部视图的标注画局部视图时，一般都需要标注．其标注方法和基本视图的标注方法完全相同，当局部视图按投影关系配臵．中间又没有其它图形隔开时，标注可以省略。局部视图的画法与标注14局部视图的画法与标注BABA15四、斜视图机件向不平行于任何基本投影面的平面投影所得的视图，称为斜视图。1斜视图的画法斜视图一般只表达机件倾斜部分的实形。其断裂边界画法与局部视图完全相同，一般以波浪线表示。当所表示的局部结构是完整的·且外轮廓线又成封闭时，波浪线可省略不画。2斜视图的配臵斜视图一般按投影关系配臵，必要时，也可配臵在其它适当位臵。有时为了画图方便，在不致引起误解时，允许将斜视图的主要中心线或轮廓线旋转到水平或垂直位臵。3斜视图的标注斜视图必须进行标注。其标注方法与局部视图相同。经过旋转后的斜视图，必须标注旋转符号，用以字高为半径画一圆弧，字母写在箭头端，也可将转角写在字母之后，箭头方向与转角方向一致。压紧杆的三视图和倾斜视图的形成压紧杆的斜剖视图和局部视图配臵方式一压紧杆的斜剖视图和局部视图配臵方式一16压紧杆的三视图和倾斜视图的形成VA正垂面（a）压紧杆的三视图（b）倾斜结构斜视图的形成问题的提出17压紧杆的斜剖视图和局部视图配置方式一ACBBAC斜视图和局部视图一般按投影关系配臵18压紧杆的斜剖视图和局部视图配置方式二允许将斜视图的主要中心线或轮廓线旋转到水平或垂直位臵CBBACA19§14-2 剖视图一、剖视图的概念和画法二、剖视图的种类三、剖切面的种类20一、剖视图的概念和画法1 问题的提出2 基本概念3剖视图的画法4剖面符号5 剖视图的标注6 画剖视图时应该注意的问题21压盖的两视图问题的提出当机件的内部形状较复杂时．视图上就会出现虚线与实线交错、重叠，从而影响了图形的清晰，同时也不便于标注尺寸。为此，在制图时，对机件的内部结构形状，常采用剖视图来表达。222 基本概念假想用平面剖切把后半部分进行投影假想用平面剖切面把机件剖开、移去观察者和剖切面之间的部分，将余下部分向投影面投影，所画的图形称为剖视图。压盖的两视图233 剖视图的画法一般用平面剖切机件，剖切平面应通过机件内部孔、槽等的对称面或轴线，且使其平行或垂直于某一投影面，以便使剖开后的结构反映实形。AAA-A244 剖面符号金属材料（已有规定剖面符号者除外）非金属材料（已有规定剖面符号者除外）木材纵剖面横剖面玻璃及供观察用的其他透明材料线圈绕阻元件转子、电枢、变压器和电抗器等的叠钢片型砂、填沙、砂轮、陶瓷及硬质合金刀片、粉末冶金等液体木质胶合板（不分层数）砖混凝土钢筋混凝土基础周围的泥土格网（筛网、过滤网等）255 剖视图的标注（1）在剖视图上方用字母标出剖视图的名称，如A－A、B－B等，在相应的视图上用剖切符号表示剖切面的位臵，用箭头表示投影方向；（2）当剖视图与标注剖切位臵的视图按投影关系配臵，中间又没有其它图形隔开时．可以省略箭头。（3）剖切平面通过机件的对称面或基本对称面，且剖视图按投影关系配臵，此时可以不加任何标注。（4）用两平行的或两相交的及组合的剖切面剖切得到的剖视图，必须标注。266 画剖视图时应该注意的问题（1）剖视的目的是为了表达物体的内部形状，所以，剖切平面的位臵和投影方向的选择，必须有利于清楚地表示内形的真实情况。（2）物体是假想被剖开的，剖切后的形状只反映在对应的剖视图上，并不影响其它视图的绘制。（3）必须对剖切后留下的全部形体进行投影，即在剖切平面后面的可见轮廓线都必须用粗实线画（4）为了使剖视图能清晰地反映机件上需要表达的结构，应省略不必要的虚线。（5）金属材料的剖面符号是用与水平线成45°相互平行，且间隔相等的细实线画出，向左向右倾斜均可，同一物体各剖视图剖面线必须方向相同、间隔相等。27二、剖视图的种类1全剖视图2半剖视图3局部剖视图281 全剖视图用剖切平面完全地剖开机件所得的剖视图，称为全剖视。全剖视图主要用于表达内部结构复杂、外形比较简单的不对称机件。例题1例题229例题1 全剖视图的形成和画法30例题2 用几个全剖视图表达机件BBA-AB-BAA31例题3 判断正误正确不正确322 半剖视图对于具有对称平面机件，以对称中心线（细点划线）为界，一半画成视图，用以表达机件的外部结构形状，另一半画成剖视图，用以表达机件的内部结构形状的图形称为半剖视图。半剖视图适用于机件的内、外形状均需要表达，同时机件的形状对称或基本对称的情况。画图时必须注意：（1）在半剖视图中，半个外形视图和半个剖视图的分界线应画成点划线；（2）在半个外形视图中，虚线一般省略不画。半剖视图的标注方法与全剖视图相同。问题的提出例题4例题5例题633问题的提出34例题4 半剖视图的形成和画法投影方向投影方向AAA-A35例题5 半剖视图的尺寸标注36例题6 將主视图画成半剖视图AAAA—A肋板不画剖面线373 局部剖视图用剖切平面局部地剖开机件所得的剖视图，称为局部剖视图。局部剖视图主要用于表达不宜采用全剖视图和半剖视图的机件。问题的提出例题7 局部剖视图的形成和画法例题8 局部剖视图中内、外形之间分界线的画法规则例题9 当被剖结构为回转体时，允许将该结构的中心线作为局部剖视与视图的分界线例题10 手柄的局部剖视图例题11 允许在剖视中再作一次局部剖38问题的提出问题的提出39例题7 局部剖视图的形成和画法投影方向投影方向40例题8 局部剖视图中内、外形之间分界线的画法规则①分界线用波浪线表示；②波浪线不要与图形中其它图线重合，也不要画在其它图线的延长线上；③波浪线不应超越被剖开部分的外形轮廓线；④在观察者与剖切面之间的通孔或缺口的投影范围内，波浪线必须断开；错误正确41例题9 当被剖结构为回转体时，允许将该结构的中心线作为局部剖视与视图的分界线。42例题10 手柄的局部剖视图43例题11 允许在剖视中再作一次局部剖。ABBB-BAAAB-B允许在剖视中再作一次局部剖。采用这种表达方法时，两个剖面的剖面线应同方向、同间隔、但要相互错开，并用引出线标注。44三、剖切面的种类（一）单一剖切平面1 剖切面为投影面平行面剖切方式：（1）全剖视图（2）半剖视图（3）局部剖视图2剖切面为投影面垂直面剖切方式：（1）全剖视图（2）局部剖视图（二）几个平行剖切平面（剖切面可以是投影面平行面或垂直面）适用条件：具有平行结构的机件。画法：先剖切，后投影，再合一。剖切方式：（1）全剖视图（2）半剖视图（3）局部剖视图（三）几个相交剖切平面（剖切面可以是投影面平行面或垂直面）适用条件：机件具有旋转轴，机件各个空腔结构又处于几个相交平面位臵。画法：先剖切，后旋转，再投影。剖切方式：（1）全剖视图（2）半剖视图（3）局部剖视图采用几个相交的剖切平面的形式一采用几个相交的剖切平面的形式二45单一剖切平面（剖切面为投影面平行面）全剖视图46单一剖切平面（剖切面为投影面平行面）半剖视图47单一剖切平面（剖切面为投影面平行面）局部剖视图48单一剖切平面（剖切面为投影面垂直面）全剖视图49单一剖切平面（剖切面为投影面垂直面）局部剖视图AABBA—A50（二）几个平行剖切平面（剖切面可以是投影面平行面或垂直面）问题的提出剖视图的画图过程剖切平面应避免的错误1 不应画出剖切平面转折处的界线2 剖切平面的转折处不应与图中的轮廓线重合3 在图中不应出现不完整要素4 仅当两个要素在图形上具有公共对称中心线或轴线时，才可以出现不完整的要素（1）全剖视图（2）半剖视图（3）局部剖视图51问题的提出52剖视图的绘图过程531 不应画出剖切平面转折处的界线542 剖切平面的转折处不应与图中的轮廓线重合553 在图中不应出现不完整要素564 仅当两个要素在图形上具有公共对称中心线或轴线时，才可以出现不完整的要素A-AAAAA57几个平行剖切平面（剖切面可以是投影面平行面或垂直面）A—AAABB全剖视图58几个平行剖切平面（剖切面可以是投影面平行面或垂直面）半剖视图A—AAAA59几个平行剖切平面（剖切面可以是投影面平行面或垂直面）局部剖视图AABBBBA—AB—B60几个相交剖切平面（剖切面可以是投影面平行面或垂直面）全剖视图
普通高等教育“十一五”国家级规划教材
Copyright
© 2007
HIGHER
EDUCATION PRESSAll rights reserved.
高等教育出版社
版权所有画组合体的视图，首先要运用形体分析法将组合体分解
为若干基本形体，分析它们的构成形式和相对位置，判断形
体间相邻表面是否处于共面、相切或相交的关系，然后逐个
画出各基本形体的三视图。第五章第二节
画组合体视图的方法与步骤
开始说明退出本演示文稿中的Flash均可以单击鼠标右键选择放大观看；
Flash中的、图标表示可选择不同的演示；
、、分别表示返回、上一页、下一页；
请勿将本演示文稿及其中的素材用于商业用途，违者必究。建议在PowerPoint2003或以上版本中运行本演示文稿；
本演示文稿中的Flash必须启用宏和ActiveX控件才能正常观看；
一、叠加型组合体的视图画法
二、切割型组合体的视图画法普通高等教育“十一五”国家级规划教材
Copyright
© 2007
HIGHER
EDUCATION PRESS
All rights reserved.高等教育出版社版权所有一、叠加型组合体的视图画法普通高等教育“十一五”国家级规划教材
Copyright
© 2007
HIGHEREDUCATION PRESSAll rights reserved.高等教育出版社版权所有1．形体分析普通高等教育“十一五”国家级规划教材
Copyright
© 2007
HIGHEREDUCATION PRESSAll rights reserved.高等教育出版社版权所有2．选择视图普通高等教育“十一五”国家级规划教材
Copyright
© 2007
HIGHEREDUCATION PRESSAll rights reserved.高等教育出版社版权所有3．画图步骤普通高等教育“十一五”国家级规划教材
Copyright
© 2007
HIGHEREDUCATION PRESSAll rights reserved.高等教育出版社版权所有二、切割型组合体的视图画法
