理想一体机维修代码

理想一体机维修代码

rp系列

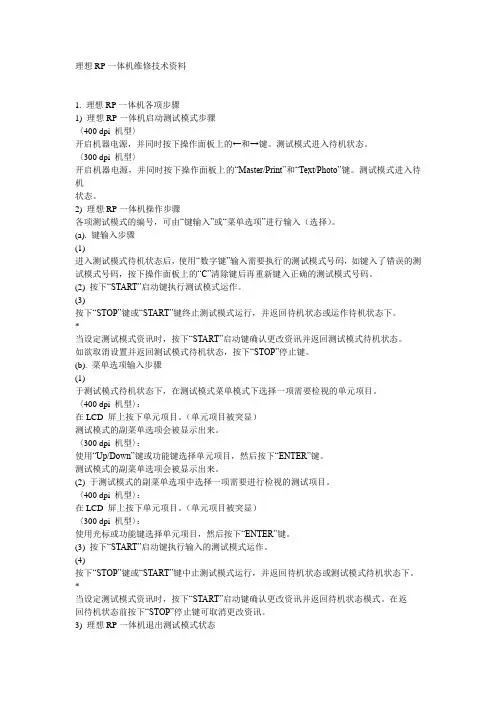

自检功能

怎样进入检测模式

同时按下印刷位置，< 和>两个键打开电源进入检测模式，输入相应的元件代码，按“START”开始测试。

关机退出检测模式。

传感器/开关测试

序号 测试元件

01 纸检测传感器

02 上限开关

03 下限开关

06 纸传感器

08 位置A传感器

09 夹板A位置传感器

10 夹板B位置传感器

12 切刀位置开关

14 版纸传感器

15 版纸位置传感器

17 油墨盒传感器

18 滚筒装入传感器

19 出纸位置传感器

21 ADF到位传感器

22 垂直中心传感器

23 版纸用完传感器

24 版纸张紧板传感器

25 废版纸压缩传感器

26 废版纸满传感器

27 卸纸单元装置开关

28 卸版传感器

29 制版单元传感器

34 原稿检测传感器

36 原稿输入传感器

37 油墨传感器

38 油墨溢出传感器

41 选购板检测信号

电机/电磁铁测试

56 进稿电磁铁

57 写入步进电机向后200dip speed

58 写入步进电机向后200dip speed

59 主电机10转/分钟

60 主电机15转/分钟

61 主电机30转/分钟

62 可变速主电机运转

63 分离和负压风扇

64 写入步进电机向后200dip speed

65 写入步进电机向后200dip speed

66 装载离合器

67 进纸离合器

68 压力电磁铁

70 夹版复位

71 卸版电机

73 夹版电机

74 读入步进电机

77 打印头的控制信号

79 扫描器发光二极管阵列亮

84 读入步进电机向反转

89 版纸张紧板电磁铁

单元动作检测

101 加墨操作

102 升降电机操作

103 印刷定位电机CW/CCW运转（检测）

104 夹板开/闭操作（按“START”停）

105 原稿进给操作（按“START”停）

106 保密操作

107 进纸用印刷操作（按“START”停）

109 机器运转操作

110 升降电机动转操作

112 切刀电机ON[一次切版动作]

113 压缩废版操作（重复此动作直至“START”键被按下）

114 图像扫描器波长检查功能#1

115 图像扫描器波长检查功能#2

116 热敏打印头温度读数

117 热敏打印刷头检测操作1

118 热敏打印头检测操作2

TR维修系列收藏此文

冷云 @ 2006-07-02 15:37 晴朗 分类：一体机维修

纸张传感器失灵2、在压力检测到传感器检测到压力盘时，纸张传感器检测到纸张3、在滚筒位置a,收纸传感器1未检测到纸张，在下一滚筒位置a时，纸张传感器检测到纸张

E31? 纸张上在每二进纸部分 显示并中断机器运行1、如果纸张传感器失灵2、在压力检测传感器检测到压力盘时，纸张传感器检测到纸张3、在滚筒位置a，收纸传感器1未检测到纸张，在下一个滚筒位置a时纸张传感器检测到纸张

E32? 纸张卡在收纸传感器附近 显示并中断机器运行1、在压力检测传感器检测到压力盘时，收纸传感器1检测到纸张2、在收纸测传感器1检测到下一张纸时，收纸传感器2检测到纸张

E33? 纸张卡在第一进部分 显示并中断机器运行如果位置a传感器检测到位置a三遍面纸张传感仍未检测到纸张

E34? 纸张卡在滚筒下部 显示并中断机器运行在收纸传感器1在滚筒位置a处未检测到纸张，纸张传感器在下一个滚筒位置a未检测到纸张

E36? 原稿输入故障 显示并中断机器运行如果原稿对准传感器的动作块在原稿给纸电机接通后

1.35秒内未打开

E37? 原稿卡在入口处 显示并中断机器运行如果原稿进入传感器在读数脉冲电机接通后630个脉冲内未检测到原稿

E38? 原稿卡住或尺寸过大 显示并中断机器运行如果原稿对准传感器的光路在读数脉冲电机接通后14173个脉冲（平台类机为14803个）脉冲后仍被挡住

E48? 油墨瓶不匹配 显示并中断机器运行在机器中装了不匹配的油墨瓶

E50? 接上“印张/印版”计数器 显示并中断或防止机器运行印数/印版计数器的接头掉了，或被取下

E51? 在磁卡计数器中插入卡片 显示并中断机器运行未在磁卡片计数器中插入卡片

E52? 将滚筒推到位 显示并中断机器运行滚筒到位开关的动作块未被压下

E53? 将油墨瓶装到位 显示并中断机器运行油墨瓶的动作块未被压下

E54? 将印版前缘装在绿片下 显示并中断机器运行印版检测传感器未检测到印版材料(反射光)

E55? 关上前机罩 显示并中断机器运行金属板未吸合到前机罩到位开关上

E56? 关上输稿台 显示并中断机器运行安全开关未被输稿台压下

E57? 将废蜡纸盒装到位 显示并中断机器运行废蜡纸设定开关的动作块未被压下

E59? 关上自动送稿装置 显示并中断机器运行自动送稿装置到位开关的动作块未被压下

E60? 进纸盘紧急制动 显示并中断机器运行进纸盘上部或下部的安全开关被激活

E61? 滚筒尺寸错误 显示并中断机器运行将错误尺寸的滚筒装到机器上

E62? 滚筒牌子不对 显示并中断机器运行将另一个牌子的滚筒装到机器中

E66? 油墨瓶/印版架牌子错误 显示并中断机器运行将别的牌子的油墨瓶和印版支架装到机器中

E67? 缺pi电路板 显示并中断机器运行缺pi电路板，或接头未装好

E68? 大量输纸装置电源故障 显示并中断机器运行厚纸输纸装置使电源发生故障

E69? 大量输纸装置故障 显示并中断机器运行厚纸输纸装置发生故障

E71? 配页机故障--纸张卡在配页装置 显示并中断机器运行纸张卡在配页装置上

E72? 配页机故障--配页装置机门打开 显机示并中断机器运行配页装置的机门打开

E73? 配页机故障--纸张还在配页装置中 显示并中断机器运行配页后的纸张还在配页装置格中

E74? 配页机故障--配页装置的分页格满了 显示并中断机器运行配页装置的分页满了

E75? 配页机故障--选择的纸张幅面不对 显示并中断机器运行配页装置中的纸张幅面与进纸盘中的纸张幅面不匹配

E76? 配页机故障--纸张尺寸不能用 显示并防止机器运行装在进纸盘中的纸张的尺寸与配页装置能用的纸张幅面不匹配

E79? 分类装置中纸带用完

理想GR一体机故障代码

第一部份：自检功能（用来检测每个电器部件是否正常）

开始测试操作]（同时按下“线条稿/照片”和“制版/印刷”按键，打开电源。）

用两种不同的叫声区别当前测试元器件状态是否正常（检测到： 0.1秒间隔的叫声）

1）[传感器/开关测试].

2 纸尺寸传感器. 反射光检测

3 限传感器. 光路被挡

4 进纸压力开关.开关打开

5 版纸装载键.被按下

6 纸传感器.光路被挡

7 纸检测传感器.光路被挡

8 A位传感受器.光路被挡

9 0角度传感器.磁力检测

10 180角度传感器.磁力检测

11 C位传感器.光路被挡

12 进纸台下降键.被按下

13 夹板安全开关.开关被按下

14 卸版爪传感器.光路被挡

15 版纸位置传感器.反射光检测

16 滚筒原始位置键.被按下

18 滚筒装置开关.开关被按下

19 接纸传感器.光路被挡

20 接纸传感器2.光路被挡

21 扫描台(上盖)装置开.开关被按下

22 垂直位置传感器.光路被挡

23 版纸用完传感器.无反射光

24 进纸离合器传感器.光路被挡

25 进纸检测传感器.光路被挡

26 跳翼开关1.开关被按下

27 跳翼开关2.开关被按下

28 卸版传感器.光路被挡

29 版纸装载单元开关.开关被按下

30 前门传感器.磁性开关接上

31 热打印头原始位置开.开关被按下

32 热打印头压力开关.开关被按下

33 废版盒装置开头.开关被按下

34 ADF原稿检测传感器.光路打开

35 原稿对位传感器.光路打开

36 进稿传感器.光路被挡

37 油墨传感器.检测油墨

38 油墨溢出传感器.检测油墨

39 主电机安全开关.开关被按下

40 进纸安全开关.开关放开

41 进纸盒开关1.磁性检测

42 进纸盒开关2.磁性检测

43 进纸盒开关3.磁性检测

44 进纸盒开关4.磁性检测

45 出稿传感器.光路被挡

46 ADF开关.开关被按下

47 版纸检测开关.反射光检测

48 版纸用完传感器.反射光检测

49 扫描器原始位置传感.光路被挡

50 ADF扫描自动匀色传.光路被挡

51 稿台盖传感器.光路被挡

52 稿台原稿检测传感器.反射光检测

53 压力控制传感器.光路被挡

54 废版检测传感器.光路被挡

55 油墨筒开关1.开关被按下

56 油墨筒开关2.开关被按下

57 油墨筒开关3.开关被按下

58 电池检测信号.电池

59 接口板检测信号.选配件接口板接上

2）[电机/电磁铁测试]

60 滚筒15转/分钟

61 滚筒30转/分钟

62 滚筒变速运转

63 分离风扇

65 写入步进电机CW(输入)

66 装载步进电机

67 进纸电磁离合器

68 压力电磁铁

69 负压风扇

70 卸版风扇

71 卸版电磁铁和卸版输送电机

72 装载风扇

73 夹板电磁铁

74 锁定电磁铁(滚筒)

75 拾稿电磁铁

77 热打印电力控制

78 进稿电机

79 图像扫描LED列阵点亮

80 翼电机(GR1700除外)

90 部分内存清除.系统电路板上RAM的部分信息,如卡纸和故障信息被初始化.

91 制版宽度检查.

92 使印刷、制版和磁卡计数器不工作.同时"T17 CALL SERVECE"或E17也不显示.允许维修技术人员印刷不增加计数.主开关关闭后,自动退出此功能.

97 全部内存清除.系统电路板所有信息,(不包括记忆开关测试81#-87#)全部被初始化,卸板的容量不会被清除

98 内存开关清除.初始化81#-88#内存设置.

101 油墨电机.滚筒以15转/分钟运转,油墨电机开始把油墨电机开始把油墨送入滚筒内部直到油墨传感器检测到油墨然后机器把空白版装到滚筒上进行自动匀墨功能,滚筒运转30圈后停在A位.为无墨滚筒加墨.

102 升降台上/下操作.按"进纸盘下降"按钮,下列动作被重复.按下钮->进纸台上升->上限开关按通->进纸台停按下钮->进纸台下降->下限开关按通->进纸台停

103 印刷位置电机正/反转.反回垂直居中位置->停顿一秒->正转->停顿一秒->反转->停顿一秒->返回垂直居中位置->停止

104 夹板开/夹板关.滚筒转动到原始位置->打开夹板(180度)->停顿一秒钟->关闭夹板(0度)->滚筒回到原始位置(回到第一步)

105 自动送稿器操作.拾稿->原稿底色校正->输入原稿->退出原稿->原稿检测传感器接通回到第一步拾稿

106 保密操作：保密操作->压力电磁接通->压力电磁铁放开->（这个程序连续运动三个同期后，机器停止）

107 进纸和印刷操作： 进纸台升起，纸张连续进纸，直到纸用完1.印刷计数器不工作，不检测
