ER图是啥？
E-R图也称实体-联系图(Entity Relationship Diagram)，提供了表⽰实体类型、属性和联系的⽅法，⽤来描述现实世界的概念模型。
⽤矩形表⽰实体型，矩形框内写明实体名；⽤椭圆表⽰实体的属性，并⽤⽆向边将其与相应的实体型连接起来；⽤菱形表⽰实体型之间的联系，在菱形框内写明联系名，并⽤⽆向边分别与有关实体型连接起来，同时在⽆向边旁标上联系的类型（1:1，1:n或m:n）。
实体联系模型，是概念数据模型的⾼层描述所使⽤的数据模型或模式图，它为表述这种实体联系模式图形式的数据模型提供了图形符号。
下⾯是⼀个最常见的ER图，基本上只要讲解ER图就会碰到它。
通俗的讲，ER图是把现实⽣活中的各种关系，以图⽚的形式，抽象出来，形成⼀个思维导图，通过ER图可以了解现实中的各种关系，⽐如⼀个班有很多学⽣组成。
ER图的应⽤，最最难的地⽅我觉得是抽象思维能⼒，你需要把现实⽣活中各种关系映射到⼤脑⾥⾯，然后以ER图的形式输出可分析和可视化的东西。
通过实例来拆解ER图
⼀、学校⾥的那点事⼉
现实⽣活
⼀个班级有N多的学⽣组成，每个班级有⼀个班级号，每⼀名学⽣有⼀个学号；学⽣可以根据⾃⼰的兴趣爱好选修课程，对于选修的课程需要考试，然后出成绩有学分；⼀名⽼师可以教授⼏门课程。
ER图
通过现实的描述分解出⼏个实体，分别为班级、学⽣、课程、教师。出现了⼏组关系，分别为⼀个班级由多名学⽣组成（1对多）、⼀名学⽣可以选多门课程，同时⼀门课程可能被多名学⽣选修（多对多）、⼀名教师可传授多门课程，同时⼀门课程可能被多名教师传授（多对多）。这个场景⾥⾯没有⼀对⼀的关系。
关系数据库
ER图画出来以后，如何映射到关系数据库中的表呢？这⼀步就⾮常简单了，分步骤进⾏创建：把实体映射为表、把关系映射为表。实体映射为表，⽐较简单，不再赘述。
关系映射为表，相对来说⽐较复杂，以这⾥的ER图为例，存在1对多和多对多两类关系。
1对多或者多对1时，在多⽅添加⼀个外键，对应到1⽅，如学⽣表⾥的所在班级这个外键。多对多时，需要新增⼀个关系表，把两个实体间的关系记录下来，⽐如下⾯的学⽣选课关系表、教师任课关系表。根据ER图创建表如下： 班级表（主键：班级号 ）
班级号 班级名 专业 ⼈数C001 动漫⼀班 动漫设计 60
C002 动漫⼆班 动漫设计 80
C003 计算⼀班 计算机应⽤ 70
学⽣表（主键：学号，外键：所在班级 ）
学号 姓名 性别 年龄 所在班级S001 ⼩明 男 20 C001
S002 ⼩王 ⼥ 19 C002
S003 ⼩朱 男 21 C003
课程表（主键：课程号）
课程号 课程名 课时 学分 K001 PS 20 5
K002 玛雅 25 6
K003 数据库 30 10
教师表（主键：编号）
编号 职称 姓名 性别 年龄T001 助教 李⽼师 男 30
T002 讲师 朱⽼师 ⼥ 33
T003 教授 王⽼师 男 43
学⽣选课关系表
编号 学号 课程号 成绩SK001 S001 K001 80
SK002 S001 K002 76
SK003 S002 K001 89
SK004 S003 K002 90
教师任课关系表
编号 教师号 课程号 时间TK001 T001 K001 16:00
TK002 T001 K002 14:00
TK003 T002 K001 10:00
TK004 T003 K002 15:00
⼆、说说电商
现实⽣活
我打开淘宝，登录我的账户，查看了⼀下昨天下的单快递到哪⾥了，然后⼜逛了逛，把⼏个中意的⼩家电放到购物车⾥⾯，这次钱不够了，下次再买，嘿嘿。
ER图
通过上⾯简短的描述分解出⼏个实体，分别为⽤户、订单、购物车、商品、供应商。出现了⼏组关系，分别为⼀个⽤户会有多个订单（1对多）、⼀名⽤户只有⼀个购物车（1对1），⼀个购物车选购多种商品，同时⼀个商品可能存在多个⽤户的购物车中（多对多）、⼀个供应商可以供应多种商品，⼀个商品只能属于⼀个供应商（多对1）。
关系数据库
同理，根据ER图映射到数据库表，实体⾸先映射，然后再映射关系，1对1、1对多以及多对1以主外键的形式进⾏关系映射，多对多以新增⼀个关系表来进⾏关系映射。根据ER图创建表如下：
⽤户表（主键：⽤户ID）
⽤户ID ⽤户名 密码 昵称 ⾝份证U001 USER01 *** ⼩马哥 3729***
U002 USER02 *** 购物狂 1010***
U003 USER03 *** 买买买 3302***
订单表（主键：订单ID，外键：⽤户ID）
订单ID ⽤户ID ⾦额 状态D001 U001 500￥ 完成
D002 U001 600￥ 派送中
D003 U003 700￥ 待评价
购物车表（主键：购物车ID）
购物车ID ⽤户ID 总价 优惠价C001 U001 50￥ 45￥
C002 U002 150￥ 120￥
C003 U003 50￥ 40￥
供应商表（主键：注册号）
注册号 名称 联系⼈G001 xx电器公司 ⾼先⽣
G002 yy洗化公司 李先⽣
G003 zz服装公司 王先⽣
商品表（主键：编码，外键：供应商注册号）
编码 名称 分类 重量 单价 供应商注册号P001 热⽔壶 家电 1kg 50￥ G001
P002 洗⾐粉 洗化 3kg 20￥G001
P003 ⽑⾐ 服装 400g 150￥G002
选购关系表
编号 购物车ID 商品编码X001 C001 P001
X002 C001 P002
X003 C002 P001
X004 C003 P002
三、你真的理解1对1、1对多和多对多吗？
要想彻底理解这三类关系，不能只读理论定义，⽽是从SQL查询结果出发，来从实践层⾯加深理解。
1对1，在任意⼀张表中添加外键
1对1的意思是指第⼀张表中的某条记录，根据主外键关联，只能查询到另⼀张表中的0条或者1条记录，同时表中的所有其他记录都满⾜这个特性，反之亦然。
1对1时，需要添加⼀个外键，外键添加到任何⼀张表中都可以。
1对多，1⽅属于主表，多⽅属于从表，在从表添加外键
1对多的意思是指第⼀张表中的某条记录，根据主外键关联，能查询到另⼀张表中的0条、1条或者N条记录，同时表中的所有其他记录都满⾜这个特性，反之是多对1。
1对多时，以1⽅为主表，多⽅为从表，在多⽅添加⼀个外键。
多对多，新增⼀张关系表
多对多的意思是指第⼀张表中的某条记录，根据主外键关联，能查询到另⼀张表中的0条、1条或者N条记录，同时表中的所有其他记录都满⾜这个特性，反之亦然。
多对多时，要新增⼀张关系表，以记录多对多的数据关系，举个栗⼦：
课程表（主键：课程号）
课程号 课程名 课时 学分 K001 PS男 20 5
K002 玛雅 25 6
K003 数据库 30 10
教师表（主键：编号）
编号 职称 姓名 性别 年龄T001 助教 李⽼师 男 30
T002 讲师 朱⽼师 ⼥ 33
T003 教授 王⽼师 男 43
教师任课表（多对多关系衍⽣出来的表）
编号 教师号 课程号 时间TK001 T001 K001 16:00
TK002 T001 K002 14:00
TK003 T002 K001 10:00
TK004 T003 K002 15:00

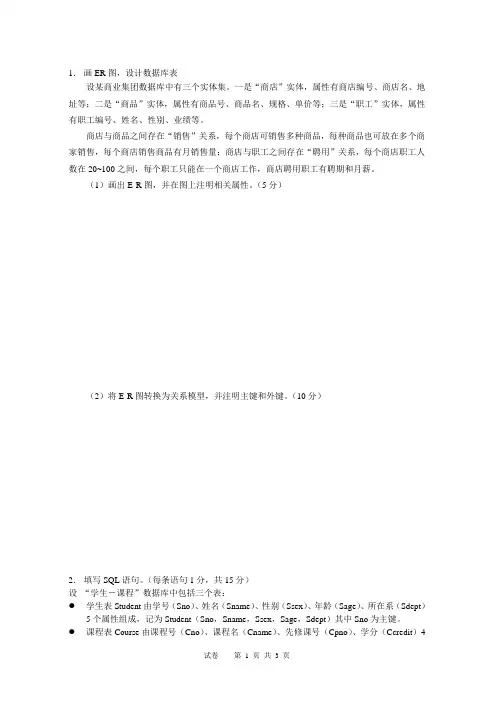

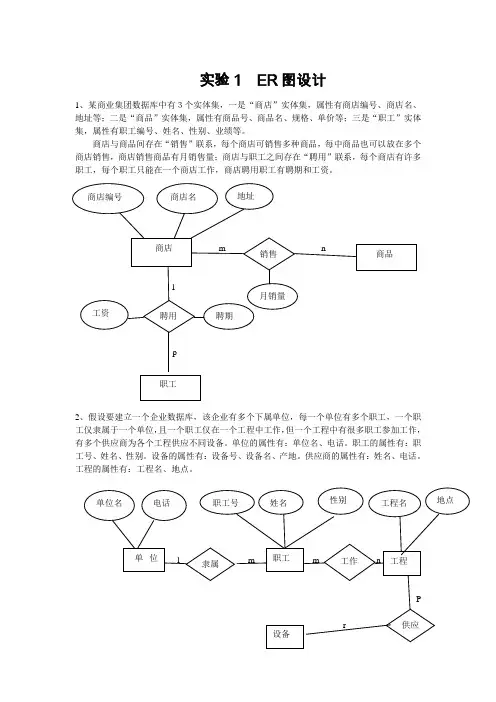

如果⼤家有兴趣，可以试着分析下⾯ER图如何建表，下篇⽂章公布答案。
