屋面工程施工技术交底

技术交底记录

表C2-1 编 号

工程名称 北京市朝阳区来广营乡清河营村住宅及配套商业金融（一号地）项目 交底日期 2011年12月1日

施工单位 北京城建亚泰建设工程有限公司 分项工程名称 屋面工程

交底提要 屋面工程技术交底

交底内容：

一、工程概况

北京市朝阳区来广营乡清河营村住宅及配套商业金融(一号地)，总建筑面积（18号-23号住宅楼及2#地下车库）：64984 m2。本工程六栋楼的屋面均有平屋面和坡屋面两种形式，共三种做法：水泥砂浆面层屋面、陶瓦面层屋面、铺防滑地砖面层屋面，具体分布部位见立面图。

二、施工准备

1、材料准备

主要材料有：50mm厚挤塑聚苯板、60mm厚挤塑聚苯板、60mm厚酚醛保温板、加气碎块混凝土、SBS改性沥青防水卷材、彩色釉面防滑地砖、陶瓦等。考虑到施工现场材料堆放场地有限，应按施工进度计划分批组织材料进场，进场材料必须满足设计要求。

2、机具设备准备

现场每栋楼设置1台龙门架，屋顶搭设受料平台。塔吊未退场时利用塔吊吊运。

施工用设备为：电动搅拌器、高压吹风机、自动热风焊接机、喷灯、铁抹子、滚动刷、钢卷尺、剪刀、2m靠尺、搓板、托灰板、线锤、钢丝刷、笤帚等。

3、现场和技术准备

（1）按屋面施工要求进行修改的外脚手架。

（2）作业的单元结构已封顶。

三、施工方法

（一）施工顺序：

1、坡屋面施工顺序：

坡屋面清理→20厚DS砂浆找平层→1.5厚自粘防水层→60厚保温板→20厚DS砂浆保护层→木顺水条→木挂瓦条→陶瓦

2、平屋面（25）施工顺序（斜屋面交接处平屋面）：

屋面清理→50厚挤塑聚苯板→最薄处50厚陶粒混凝土找坡层→20厚DS砂浆找平层→两层1.5厚自粘防水→3厚麻刀灰隔离层→15厚DS砂浆保护层（1.5m×1.5m分缝）

3、平屋面（3）施工顺序：

屋面清理→40厚加气碎块混凝土找坡→20厚DS砂浆找平层→SBS（3+3厚）改性沥青防水卷材→50厚挤塑聚苯板→0.4厚聚氯乙烯塑料薄膜隔离层→40厚C20细石混凝土（3m×3m分缝）→8-10厚彩色釉面防滑地砖

第 1 页 共 5 页 施工技术交底

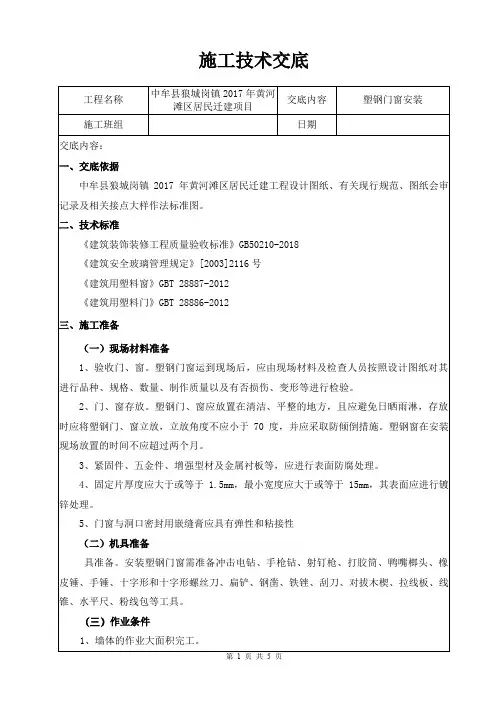

工程名称 中牟县狼城岗镇2017年黄河滩区居民迁建项目 交底内容 塑钢门窗安装

施工班组 日期

交底内容：

一、交底依据

中牟县狼城岗镇2017年黄河滩区居民迁建工程设计图纸、有关现行规范、图纸会审记录及相关接点大样作法标准图。

二、技术标准

《建筑装饰装修工程质量验收标准》GB50210-2018

《建筑安全玻璃管理规定》[2003]2116号

《建筑用塑料窗》GBT 28887-2012

《建筑用塑料门》GBT 28886-2012

三、施工准备

（一）现场材料准备

1、验收门、窗。塑钢门窗运到现场后，应由现场材料及检查人员按照设计图纸对其进行品种、规格、数量、制作质量以及有否损伤、变形等进行检验。

2、门、窗存放。塑钢门、窗应放置在清洁、平整的地方，且应避免日晒雨淋，存放时应将塑钢门、窗立放，立放角度不应小于70度，并应采取防倾倒措施。塑钢窗在安装现场放置的时间不应超过两个月。

3、紧固件、五金件、增强型材及金属衬板等，应进行表面防腐处理。

4、固定片厚度应大于或等于1.5mm，最小宽度应大于或等于15mm，其表面应进行镀锌处理。

5、门窗与洞口密封用嵌缝膏应具有弹性和粘接性

（二）机具准备

具准备。安装塑钢门窗需准备冲击电钻、手枪钻、射钉枪、打胶筒、鸭嘴榔头、橡皮锤、手锤、十字形和十字形螺丝刀、扁铲、钢凿、铁锉、刮刀、对拔木楔、拉线板、线锥、水平尺、粉线包等工具。

（三）作业条件

1、墙体的作业大面积完工。 第 2 页 共 5 页 2、洞口尺寸、位置符合安装标准。

四、施工技术措施

（一）工艺流程

核对洞口及门窗尺寸→弹（挂）上下垂线及水平线→确定门窗基准线（找中）→立门、窗框→框体装入洞口→调整定位→门、窗框校正→门、窗框与墙体固定→嵌缝密封→安装门、窗扇→安装玻璃→镶配五金→清洗保护。

（二）施工步骤

1、洞口检查。同一类型的门窗及其相邻上、下、左、右的洞口应保持拉通线，洞口应横平竖直。竖直方向上要根据管理人员放好的点拉通线。

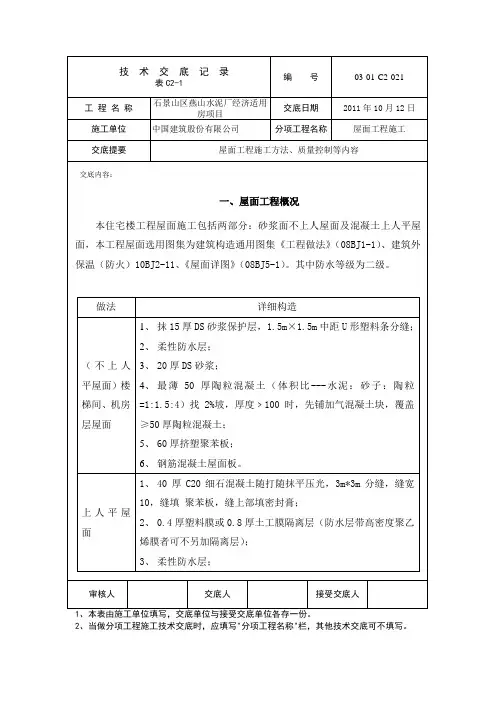

技 术 交 底 记 录

表C2-1 编 号 03-01-C2-021

工 程 名 称 石景山区燕山水泥厂经济适用房项目 交底日期 2011年10月12日

施工单位 中国建筑股份有限公司 分项工程名称 屋面工程施工

交底提要 屋面工程施工方法、质量控制等内容

交底内容：

审核人 交底人 接受交底人

1、本表由施工单位填写，交底单位与接受交底单位各存一份。

2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。

一、屋面工程概况

本住宅楼工程屋面施工包括两部分：砂浆面不上人屋面及混凝土上人平屋面，本工程屋面选用图集为建筑构造通用图集《工程做法》（08BJ1-1）、建筑外保温（防火）10BJ2-11、《屋面详图》（08BJ5-1）。其中防水等级为二级。

做法 详细构造

（不上人平屋面）楼梯间、机房层屋面 1、 抹15厚DS砂浆保护层，1.5m×1.5m中距U形塑料条分缝；

2、 柔性防水层；

3、 20厚DS砂浆；

4、 最薄50厚陶粒混凝土（体积比---水泥：砂子：陶粒=1:1.5:4）找2%坡，厚度﹥100时，先铺加气混凝土块，覆盖≥50厚陶粒混凝土；

5、 60厚挤塑聚苯板；

6、 钢筋混凝土屋面板。

上人平屋面 1、 40厚C20细石混凝土随打随抹平压光，3m*3m分缝，缝宽10，缝填 聚苯板，缝上部填密封膏；

2、 0.4厚塑料膜或0.8厚土工膜隔离层（防水层带高密度聚乙烯膜者可不另加隔离层）；

3、 柔性防水层；

技 术 交 底 记 录

表C2-1 编 号 03-01-C2-021

工 程 名 称 石景山区燕山水泥厂经济适用房项目 交底日期 2011年10月12日

施工单位 中国建筑股份有限公司 分项工程名称 屋面工程施工

交底提要 屋面工程施工方法、质量控制等内容

交底内容：

审核人 交底人 接受交底人

1、本表由施工单位填写，交底单位与接受交底单位各存一份。

施工技术交底

工程名称 施工班组 屋面防水班

工程部位 屋面防水 交底日期 年 月 日

交底内容：

一、准备工作：

1、屋面工程施工前组织各工种人员，保证施工人员到位，防水层必须由专业防水队伍施工。

2 、严格按设计要求作好防水材料及其它材料计划准备。

3、彻底清除屋面垃圾，保证基层干燥、干净。

4、做好各运输工具调配准备，包括升降机、塔吊、手推车，施工机具要满足施工要求。

二、施工顺序：

1、基层隔离层做冷底子油一道，玛蹄脂一道。

2、1：6水泥焦渣找坡，最薄处30厚，防水坡度为2.5%。

3、20厚1：2.5水泥砂浆找平层。

4、80厚挤塑板保温层，企口拼缝。

5、1厚钢板网，菱孔15×40mm。

6、抹水泥砂浆3mm厚，末干时铺帖保温板耐碱网格布。

7、20厚1：2.5水泥砂浆保护层找平。

8、2mm水泥胶泥SBC防水层。

9、粘贴第二遍SBC防水，水泥胶浆与第一遍SBC防水层错差铺帖。

10、保护层1：2.5水泥砂浆20mm厚。

11、50厚C20细石混凝土保护层，内配Ø4＠150双向钢丝网。

12、20厚干硬性水泥砂浆粘结层。

13、铺帖100×100×8全瓷地砖。

交底人 监督人 被交底人

施工技术交底

工程名称 施工班组 屋面防水班

工程部位 屋面防水 交底日期 年 月 日

三、施工方法：

1、冷底子油及玛蹄脂施工前，彻底清除基层杂质，不得有浮层、污质，冷底子油涂抹必须均匀，覆盖基层特别注意阴角部位，四周女儿墙及中间天井，塔楼上翻高度不得小于250mm。

2、找坡炉渣必须优质，炉渣搅拌前必须过筛，保证粒径不得超过规范，严格按设计要求1：6水泥、炉渣比例搅拌采用搅拌机集中拌合，铺设炉渣前严格按设计图纸坡度找坡。找坡先做塔饼控制，然后铺设，用滚筒来回滚压，保证炉渣密实、平整。

3、三遍水泥砂浆保护层均为20mm厚，比例为1：2.5，砂浆保护层必须抹实、平整、压光，不得有浮浆，松动砂子，砂浆搅拌采作砂浆搅拌机集中搅拌，防水层下砂浆保护层，要求在所有凸出屋面部位阴角做圆弧处理，便于防水施工，保护层施工完毕必须洒水养护，待强度达到要求后方可进行下道工序施工。
