SF1118/1025/AR161/AR200
进入维修代码方式C-插入-0-插入 进入工厂代码方式C-Ca-0-C
AR275/AR255
进入维修代码方式#-插入-C-插入 进入工厂代码方式#-插入-0-C
M350/M450
进入维修代码方式P-*-C-* 进入工厂代码方式P-*-0-C
AR158
进入维修代码方式C-浓度-C-浓度 进入工厂代码方式C-浓度-C-倍率
AR2818 M160 M205 M276
进入维修代码方式#-插入-C-插入 进入工厂代码方式*-插入-CA-插入
数码复印机故障代码H2 00 热敏电阻断开（电阻到MCU板的连接、SIM14清）H3 00 定影部高温故障（温超240度、SIM5-2灯闪时：查接线。常亮：查电源板、MCU板、灯控板）H4 00 定影部低温故障（温不足140度）（恒温器等）H5 01 连续5次T10D（T20D）未检测到卡纸（定影卡纸，安装等） 02 定影热敏电阴的检测异常CC 原稿检测传感器错误U2 04 EEPROM通信出错（ROM安装到位否） 11 计数器校正出错 12 调整值校正出错 20 机器速度代码数据出错（SIM26-57设的机种类型对否） 40 CRUM芯片通信出错（显影组件接触不良）U3 29 反射镜原始位置错误U7 00 RIC 板与本机连接U9 00 MCU-OPE间通信故障（接线、接地） 80 操作控制电路板故障（协议） 81 操作控制电路板故障（奇偶） 82 操作控制电路板故障（溢出） 84 操作控制电路板故障（框架） 88 操作控制电路板故障（超时） 99 操作面板语言出错U95 面板连接错误造成面板单独显示F5 02 复印灯点灯异常（灯或线路坏、反光镜上经常有水蒸汽、标准白板脏或变形、白板上面的三条黑 线被抹掉， 执行63-1 值不在B0左右，要调整CCD的高低或水平位置了。数值大于90则问题不大、CCD扁平线不良，）
E1 00 IMC电路板通信故障
10 IMC电路板故障
11 图像控制出错
12 画像缩小出错
13 IMC电路板 FLASH ROM出错
14 IMC电路板WORK RAM出错
15 IMC电路板PAGE MEMORY出错
16 IMC电路板图像压缩MEMORY出错
17 IMC电路板平滑IC出错
80 IMC电路板通信故障（协议）
81 IMC电路板通信故障（奇偶） 82 IMC电路板通信故障（溢出）
84 IMC电路板通信故障（框架）
88 IMC电路板通信故障（超时）
E7 01 双面模式内存安装出错，内存检测出错（SIM26-39I没有设为2）
02 LSU故障(SIM61-03看动作、无激光)
04 CCD白电平故障（电路板、线束）
05 CCD黑电平故障
10 CCD黑白校正故障（黑校正）（查CCD组件和连线）
11 CCD黑白校正故障（白校正）（光学白板脏，灯不亮或亮度不足SIM5-3、CCD坏、主板）
12 用于白电平扫描的基准白板脏
16 激光输出故障
F1 00 分页器通信故障（电源，线束，控制板）
01 侧导板移动故障（原位检测出错、SIM3-3-1测试电机转）
06 分页器移动电机异常 SIM3-3-6测
08 分页器装订移动电机故障 SIM3-3-7测试
11 后导板移动故障（原位检测出错）SIM3-3-2
15 分页器升降电机故障 SIM3-3-5
F2 02 墨粉供给异常(检查加粉电机和墨粉组件的机构、SIM25-1) 04 墨粉盒识别出错，机种出错，种类出错，发送地出错，数据异常，MISC出错
F9 00 MCU-PRT间的通信故障（打印电路板与MCU板的连接，本机接地、打印板ROM） 10 打印交换故障 （打印电路板与MCU板的连接，本机接地、打印板ROM） 80 打印电路板故障（协议） 81 打印电路板故障（奇偶） 82 打印电路板故障（溢出） 84 打印电路板故障（信息包） 88 打印电路板故障（超时） 99 本机-PCL电路板间语言出错L1 00 反光镜进给故障（白基准板的上白区和黑标记用于获取CCD电平差异，以判断进给是否锁定。脏或固定螺丝未拆、传感器、SIM1-1确认动作，不动时SIM1-2确认传感器）
L2 00 镜片电机锁定镜片原位检测器故障 SIM1-1确认动作，不动时SIM1-2确认传感器
L3 00 反光镜返回故障（6秒内未返回或是传感器未通）L4 01 主电机锁定故障（100MS内未检测到主电机编码脉冲、侧门TC充电的弹簧不佳、SIM25-1主电机有无动作） 10 隔离器电机故障 11 移动电机故障（SIM3-11查电机动作）L6 10 多面镜电机锁定故障（电机转动20秒内，旋转速度信号未返回、SIM61-1查动作）
L8 01 零交叉脉冲检测出错（主板、电源板、连线）CE 00 发生其他通信故障（确认NETWORK CABLE正确安装） 01 未安装打印网卡（AR-NC5J）或网卡不良（打NIC CONFIG PAGE页看NIC板本） 02 未找到指定的邮件服务器、FTP服务器 （确认NETWORK CABLE正确安装、网络用TCP/IP协议、在WEB PAGE 中确认PC地址、DNS地址） 03 图像发送时指定服务器没有应答（确认NETWORK CABLE正确安装、服务器正常） 04 输入的FTP服务器帐户名或密码无效 05 输入的FTP服务器的目录无效EE EL 显影剂调整故障（墨粉过多、SIM25-2） EU 显影剂调整故障（墨粉不足）PF 00 收到RIC复印禁止信号CH亮：门未关，主板 闪烁：显影器未装、主板
数码复印机维修代码

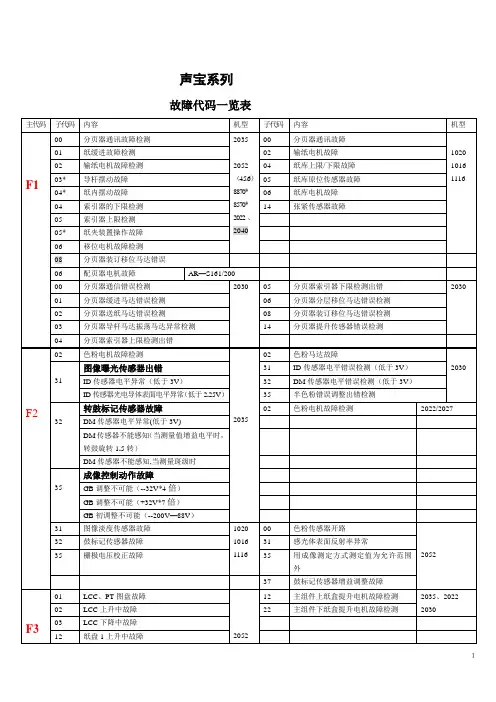

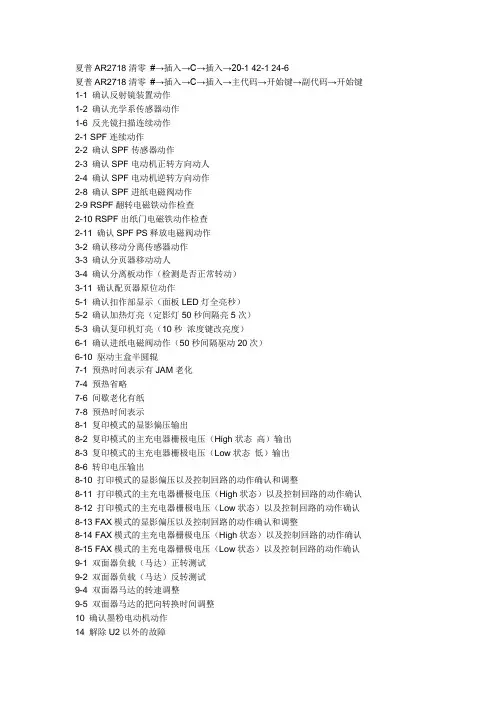

1-1 确认反射镜装置动作
1-2 确认光学系传感器动作
1-6 反光镜扫描连续动作
2-1 SPF连续动作
2-2 确认SPF传感器动作
2-3 确认SPF电动机正转方向动人
2-4 确认SPF电动机逆转方向动作
2-8 确认SPF进纸电磁阀动作
2-9 RSPF翻转电磁铁动作检查
2-10 RSPF出纸门电磁铁动作检查
2-11 确认SPF PS释放电磁阀动作
3-2 确认移动分离传感器动作
3-3 确认分页器移动动人
3-4 确认分离板动作（检测是否正常转动）
3-11 确认配页器原位动作
5-1 确认扣作部显示（面板LED灯全亮秒）
5-2 确认加热灯亮（定影灯50秒间隔亮5次）
5-3 确认复印机灯亮（10秒 浓度键改亮度）
6-1 确认进纸电磁阀动作（50秒间隔驱动20次） 6-10 驱动主盒半圆辊
7-1 预热时间表示有JAM老化
7-4 预热省略
7-6 间歇老化有纸
7-8 预热时间表示
8-1 复印模式的显影偏压输出
8-2 复印模式的主充电器栅极电压（High状态 高）输出
8-3 复印模式的主充电器栅极电压（Low状态 低）输出
8-6 转印电压输出
8-10 打印模式的显影偏压以及控制回路的动作确认和调整
8-11 打印模式的主充电器栅极电压（High状态）以及控制回路的动作确认
8-12 打印模式的主充电器栅极电压（Low状态）以及控制回路的动作确认
8-13 FAX模式的显影偏压以及控制回路的动作确认和调整
8-14 FAX模式的主充电器栅极电压（High状态）以及控制回路的动作确认
8-15 FAX模式的主充电器栅极电压（Low状态）以及控制回路的动作确认
9-1 双面器负载（马达）正转测试
9-2 双面器负载（马达）反转测试
9-4 双面器马达的转速调整
9-5 双面器马达的把向转换时间调整
10 确认墨粉电动机动作
14 解除U2以外的故障
16 解除U2故障 20-1 清除保养计数
21-1 保养循环的设定（0=2500张 1=5000张 2=15000张 3=30000张
4=150000张 5=999999张）
22-1 保养计数器的显示
22-2 保养预置值显示（SIM20-1设定值）
22-3 卡纸储存的显示（最近30次卡纸）
22-4 总卡纸计数显示
22-5 总计数显示
22-6 显影计数器显示
22-8 SPF计数器显示
22-9 进纸计数器显示
22-12 光鼓计数器显示
22-13 CRUM类型显示
22-14 FLASH ROM的版本
22-15 故障储存器显示（最近15次故障）
22-16 双面打印计数显示
22-17 复印计数器显示
22-18 打印计数器显示
22-19 电子分类计数器显示
22-21 扫描计数器显示
22-22 SPF卡纸计数器显示
24-1 卡纸储存器清除 24-2 故障储存器清除
24-4 SPF计数器清除
24-5 双面打印计数清除
24-6 进纸计数器清除
24-7 光鼓计数器清除
24-8 复印计数器清除
24-9 印刷计数器清除
24-10 电子类计数器清除
24-13 扫描计数器清除
24-14 SPF卡纸计数清除
24-15 扫描模式计数器清除
25-1 确认主电机机劝作（30秒）
25-10 确认LSU多面镜电动机动作（30秒）
26-1 选件开关的显示（选购件对应灯亮）
26-3 部门管理器的设定(0:计数模式 1:投币模式 )
26-4 本机双面动作设置(0:无双面 1:有双面功能)
26-5 计数器方式设定(0:双面计数 1:单面计数)
26-6 发送地设定(5:中国 6:台湾)
26-7 直接显示CPM旋转速度
26-10 网络扫描的试用设定
26-18 节粉方式(0:节粉关闭 1打开)
26-22 语言设定（打印卡面板语言）(0:日语 1:英语……)
