1页 夏普全系列维修手册
进入维修代码方式 进入工厂代码方式
SF1118/1025/AR161/AR200
C 插入 0 插入 C Ca 0 C
AR275/AR255
# 插入 C 插入 # 插入 0 C
M350/M450
P * C * P * 0 C
AR158
C 浓度 C 浓度 C 浓度 C 倍率
AR2818 m160 m205 m276
# 插入 C 插入 * 插入 CA 插入
夏普便携复印机
鼓计数清零方法
1、按曝光开机，现在除准备灯外所以指示灯都会点亮
2、按住曝光约十秒钟直到三个灯同时点亮，松开曝光
3、重新开机
故障代码
U(主板电池电压低) L(原稿台未回到规定位置)
H（热辊定影器故障) F(暴光灯或定影灯温度保险断掉)
维修方式：按清除键-重复键-加法键-减法键进入
1 解除故障 2 读出主计数器内容 如有你有帮助，请购买下载，谢谢！
2页 3 读出总计数器内容 4读出维修计数器内容
5 维修计数器复位
`
夏普模拟复印机维修代码
维进：C-插入- 0-插入 或清除键-插入键-0键-插入键-清除键
厂进：C- Ca - 0- C 纸盒键按4秒进用户模式
1-01：反光镜动作检测
1-02：光学系统传感器检查（缺纸灯、卡纸灯）
1-03：镜头动作检查
1-04：镜头动作老化检查
2-01：ADF进行原稿输送动作
2-02：ADF传感器检查
2-03：ADF单独装纸动作检查（给纸电机反向旋转）
2-04：ADF单独装纸动作检查（给纸电机正向旋转）
2-05：ADF单独装纸动作检查（输纸电机正向旋转）
2-06：ADF单独装纸动作检查（输纸电机反向旋转）
2-07：ADF单独装纸动作检查（原稿限位器电磁阀接通）
2-08：ADF单独装纸动作检查（送纸限位器）
2-10：ADF单独装纸动作检查
3-02：分页器传感器检查
3-03：分页器单独装纸动作检查（输纸电机）
3-04：分页器单独装纸动作检查（纸库电机） 如有你有帮助，请购买下载，谢谢！
3页 3-05：分页器单独装纸动作检查（蜂鸣器）
3-06：分页器单独装纸动作检查（直线马达）（只适用于SF-S54）
3-07：分页器单独装纸动作检查（钳夹马达）（只适用于SF-S54）
5-01：操作面板显示检查（LED灯全亮5秒）
5-02：加热灯检查（以0.5秒间隔亮灭加热灯）
5-03：复印灯点亮检查
5-04：DL 光度检查(放电灯亮30秒)
5-05：BL 光度检查(消电灯以5秒间隔亮灭)
6-01：输纸系统装纸动作（离合器 / 电磁阀）通断30次
6-02：给纸电机动作检查（仅SP-2118）
6-10：主纸盒半圆辊动作
7-01：预热时间显示和老化 预热计时并显示(秒)
7-04：预热省略
7-06：间歇老化
7-08：预热时间显示
8-01：显影偏压输出(30秒)
8-02：主 / 转印充电输出 / 栅极检查（ME）
8-03：主 / 转印充电输出 / 栅极检查（PE）
8-04：主 / 转印充电输出 / 栅极检查（T / S）
8-07：分离充电器输出(30秒)
9-02 ADU传感器检查测试指令
9-05 门电磁铁启动 如有你有帮助，请购买下载，谢谢！
4页 10 ： 色粉电机转动
14 ： 故障消除（除U2故障外）
15 废色粉装满（小人灯闪亮）取消
16 U2 故障取消
17 消除PF故障
20-01 保养计数器(小人灯亮)清零
21-01 保养周期设定 0=50000张 1=2500张 2=5000张 3=10000张
4=25000张 5=关闭
21-02 显影器小修设置 0=80000张 1=5000张 2=10000张
21-03 彩色显影器小修设置 0=10000张 1=5000张
22-01：保养计数器显示
22-02：保养预置计数器显示
22-03：卡纸存储器显示
22-04：总卡纸存储器显示
22-05：总计数器显示
22-06：DV 计数器显示
22-07：DV 预置计数器显示(载体更换周期)
22-08：ADF 送纸数显示
22-10：装订计数显示
22-15：故障记忆显示(显示最近20个错误代码)
24-01：卡纸存储器 / 总卡纸计数器清零
24-02：故障记忆清除 如有你有帮助，请购买下载，谢谢！
5页 24-04：ADF 计数器清零
24-05：装订计数清零
24-06：显影剂调整时间清零
24-07：鼓调整时间清零
24-06：纸盒计数器清零
25-01：主驱动系统检查
25-02：自动显影剂调整(更换载体后执行)（厂代中80-2调浓度与漏粉）
26-01：选购件设定（输入选购件所表数值之和）
26-05：计数器方式设定( 0 A3计数 3 A4计数 )
26-06：目的地设定(设为10)
26-07：转鼓灵敏度设定 校正复印灯电压(1-3 初始为2)
26-10：AE 原稿浓度设定(1低浓度原稿 2正常浓度原稿)
26-13：预热方式设定(0 正常 1主电机转至预热结束)
26-20：后缘空白设定(0 有空白 1无空白)
26-29：交流电压调整（0 100V 1 200V）
30-01：复印机传感器检查（纸检测 ）
42-01：清除小太阳符号 换载体后
43-01：定影温度设定（倍率键选择）
44-01：成像控制动作设定（输入校正方式代码总和，栅压校正+1 光学尘埃校正+2 鼓磨损校正+4）
44-05：栅极电压较正（显示图介浓度传感器A/D输入值） 如有你有帮助，请购买下载，谢谢！
6页 44-06：栅极电压较正强行执行
44-07：图像浓度 / 转鼓标记传感器动作试验 （F-J中0表示鼓标不能检测，1表示能检到）
44-08：成像控制数据显示
44-09：成像控制数据显示（最新值）
44-10：栅极电压较正（转鼓表面 / 斑纹）数据显示
44-11：初级栅极偏压设定
44-12：中央控制处理器关闭时对复印功能进行检测主代码子代码内容
46-01：曝光调整
47 ： AE 传感器增益自动调整（先在稿台上放几张A3白纸）
48-01：前 / 后(垂直)放大倍率调整（A值调100% B调200% C调50%）
48-02：输纸方向放大倍率调整（反光镜速度校正）
50-01：复印件前缘调整
50-02：前缘调整（简单型）（C值为245 显示为A45）
51-02：阻力量调整（A 托盘阻力 B手动给纸）
53-01：ADF 停止位置调整值（普通纸）设定
53-03：ADF 停止位置调整值（薄纸）设定
53-04：ADF 阻力传感器、宽度传感器调整
53-05：ADF出纸传感器调整
53-06：ADF 时间传感器调整 如有你有帮助，请购买下载，谢谢！
7页 54-03：除去蜂鸣装置
57 删边量调整
58 -1 纸头调整 58-2 空白区调整
60 原稿尺寸检测
97 补粉

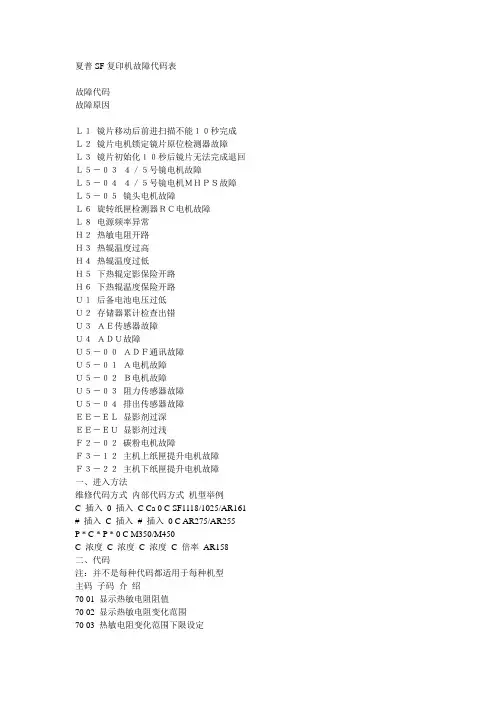

夏普模拟复印机故障代码
L1-00：反光镜进给故障（传感器坏、主板坏、反光镜传动索缺油）
L3-00：反光镜返回故障
L4-01：主电机故障
L5-00：镜头初始误差检测
L5-02：镜头故障
L5-03 第4/5反光镜电机故障
L5-04 第4/5反光镜电机MHPS故障
L5-05 镜头电机故障
L5-06 镜头原位检测出错
L5-8 镜头原位传感器故障
L6 加粉电机故障
L8-01：零交叉脉冲故障
L8-03：AE传感器故障（执行47时，AE输入无变化）
L9 分页器故障
H2-00：定影热敏电阻开路故障（热敏电阻输入超过3.81V）
H3-00：定影高温故障(定影温达240度,热敏电阻输入在0.36V下) 如有你有帮助，请购买下载，谢谢！
8页 H4-00：定影低温故障
U1 存储器电池电压底于2.2V，指令“13”，复位
U2-01：后备储存器故障
U3-8 镜架驱动电机检测异常
U3-10 镜架原位传感器故障
U3-20 反光镜电机锁定
U3-21 反光镜原始位置出错
U3-40 时钟脉冲故障
U4-02 ADU对位板操作错误检测
U4-04 ADU后端板故障
U5-00：ADF通信错误
U5-01：A马达错误检测
U5-03 时序传感器故障
U5-04 空传感器故障
U5-11：给纸电机故障
U5-12：输纸电机故障
U6-00：机架通信错误
U6-01：1纸盒电机错误
U6-02：2纸盒电机错误
U6-03：3纸盒电机错误
U6-08：机架24V线路出错
U6-10：机架送纸电机错误 如有你有帮助，请购买下载，谢谢！
9页 U6-09：机架LCC电机过电流检测
F1-00：分页器通信错误
F1-02：输纸电机故障
F1-04：纸库上限/下限故障
F1-05：纸库原位传感器故障
F1-06：纸库电机故障
F1-14：输纸电势故障
F2-02：色粉粉斗电机错误
F2-31：图象浓度传感器故障（传感器脏、删边灯脏、鼓处插线坏）
F2-32：鼓标记传感器故障
F2-35：栅级电压校正故障
F3-12 上纸盒升起电机故障
F3-22 下纸盒升起电机故障
C2 高压发生器故障 电极丝短路或断路
CC 原稿尺寸传感器误检测
EE-EU：色粉不足
EE-EL：色粉过多
CH： 亮是盖打开 闪烁是显影组件安装不到位
夏普数码复印机维修代码
1-1 确认反射镜装置动作
1-2 确认光学系传感器动作
1-6 反光镜扫描连续动作
