建筑施工图详解

- .

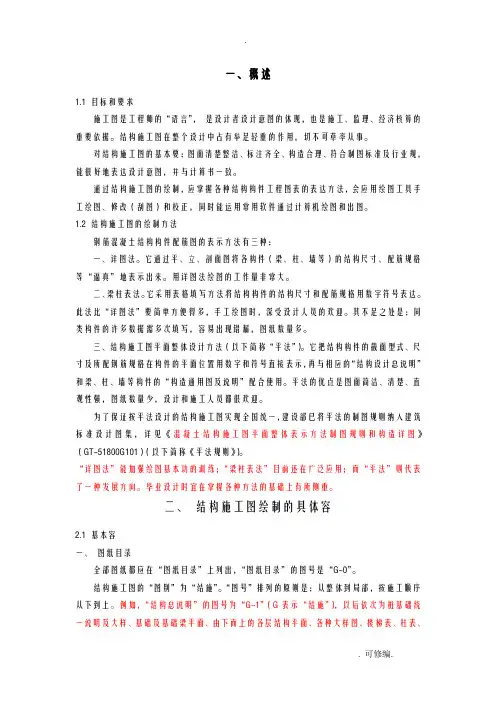

- . 可修编. 一、概述

1.1 目标和要求

施工图是工程师的“语言”， 是设计者设计意图的体现，也是施工、监理、经济核算的重要依据。结构施工图在整个设计中占有举足轻重的作用，切不可草率从事。

对结构施工图的基本要：图面清楚整洁、标注齐全、构造合理、符合制图标准及行业规，能很好地表达设计意图，并与计算书一致。

通过结构施工图的绘制，应掌握各种结构构件工程图表的表达方法，会应用绘图工具手工绘图、修改（刮图）和校正，同时能运用常用软件通过计算机绘图和出图。

1.2 结构施工图的绘制方法

钢筋混凝土结构构件配筋图的表示方法有三种：

一、详图法。它通过平、立、剖面图将各构件（梁、柱、墙等）的结构尺寸、配筋规格等“逼真”地表示出来。用详图法绘图的工作量非常大。

二、梁柱表法。它采用表格填写方法将结构构件的结构尺寸和配筋规格用数字符号表达。此法比“详图法”要简单方便得多，手工绘图时，深受设计人员的欢迎。其不足之处是：同类构件的许多数据需多次填写，容易出现错漏，图纸数量多。

三、结构施工图平面整体设计方法（以下简称“平法”）。它把结构构件的截面型式、尺寸及所配钢筋规格在构件的平面位置用数字和符号直接表示，再与相应的“结构设计总说明”和梁、柱、墙等构件的“构造通用图及说明”配合使用。平法的优点是图面简洁、清楚、直观性强，图纸数量少，设计和施工人员都很欢迎。

为了保证按平法设计的结构施工图实现全国统一，建设部已将平法的制图规则纳入建筑标准设计图集，详见《混凝土结构施工图平面整体表示方法制图规则和构造详图》（GT-51800G101）（以下简称《平法规则》）。

“详图法”能加强绘图基本功的训练；“梁柱表法”目前还在广泛应用；而“平法”则代表了一种发展方向。毕业设计时宜在掌握各种方法的基础上有所侧重。

为帮助施工现场技术管理人员识图、审图，提高按图施工的水平，提高发现图纸中不便施工的做法、错误的能力，以顺利推进现场施工，特编写本技术详解。

一、总图施工图识图技术要点

1总体规划

(1) 区内管理：小区或组团围墙、泳池应有方便管理的入口，需要管理的其他物业应有考虑封闭管理的可能。

(2) 交通组织：动静态交通应组织合理，通达性好，对居住不造成干扰。

(3) 无障碍设计：应考虑无障碍设计，各内容应满足规范要求。

(4) 安全性考虑：水景、泳池边界有否护栏或绿化处理，平台临界边的护栏是否满足规范及安全要求。

2总图竖向

(1) 应明确高切坡、高回填土等特殊地形，以及相邻建筑高差的专门处理措施。

(2) 应明确挡土墙及湖岸挡墙的作法。

(3) 室内外标高不得有误，务必注意与周边道路及环境的关系，总图与单体室外标高必须协调。

(4) 应明确小区内道路及与小区相邻道路标高、衔接关系及具体做法。

(5) 应明确各建筑物出入口踏步设计。

(6) 道路标高坡向与雨水进水口位置应相符。

(7) 避免园路井盖高低和有缺损，园路、窖井要统一标高。

3管网综合

(1) 总平面布置。

(2) 场地四界的施工坐标（或注尺寸）、道路红线及建筑红线或用地界线的位置。

(3) 各管线的平面布置，注明各管线与建筑物、构筑物的距离和管线间距。

(4) 场外管线接入点的位置、标高。

(5) 管线密集的地段宜适当增加断面图，表明与建筑物、构筑物、绿化之间及管线之间的距离，并注明主要交叉点上下管线的标高与间距。

(6) 寒冷地区管线设计应考虑防冻、抗冻措施。

4消防 (1) 总图中应做好消防车道及消防车登高面设计，注意人车分流。

(2) 消防车道的坡度：满足国家及地方相关规范、规程要求。

(3) 各管线检查口尽量设于绿化中，当消防路或消防登高面要求过宽影响环境景观时，可采用部分绿化遮盖措施。

5室外环境

(1) 建筑间距应满足防火间距、日照间距，各工程管道占地宽度等要求。

.................

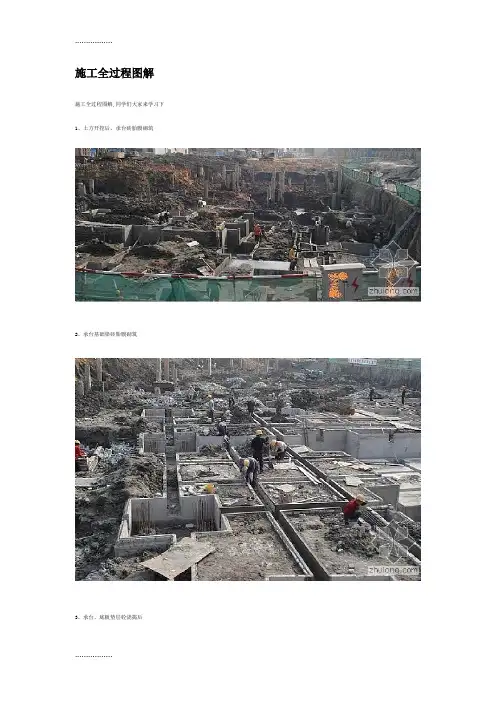

................. 施工全过程图解

施工全过程图解,同学们大家来学习下

1、土方开挖后，承台砖胎膜砌筑

2、承台基础梁砖胎膜砌筑

3、承台、底板垫层砼浇捣后 .................

.................

4、地下室底板及承台基础梁防水卷材施工

5、 钢筋绑扎中 .................

.................

6、地下室外墙及消防水池的施工缝处的止水钢板焊接施工中

7、外墙施工缝处模板挂模 .................

.................

8、外墙模板挂模。注意要用止水螺杆

9、 管道预埋 .................

.................

10、高低跨处模板的下部我们焊上了钢筋支架

地下室高低跨处模板挂模 .................

.................

11、 止水钢板在柱的节点，当然各地在此次的做法可以都不大一样啊，有的地方的止水钢板有直接通过柱的箍筋，也就是箍筋断开，止水钢板不断，然后箍筋采取焊接。有的地方就是止水钢板到柱边就断开，保证柱箍筋不断开。 .................

.................

12、地下室底板砼浇捣后

13、地下室放线，柱头砼凿毛 .................

.................

14、模板钢管架搭设

15、外墙施工缝处凿毛 .................

.................

16、柱脚焊的定位钢筋

17、地下室外墙模板施工中，止水螺杆外加一小块木块，目的是为了使以后割掉止水螺杆后留下的那个小凹槽，可以直接用水泥砂浆补平，以防止螺杆露在外面。 .................

.................

18、柱的垂直度检查 .................

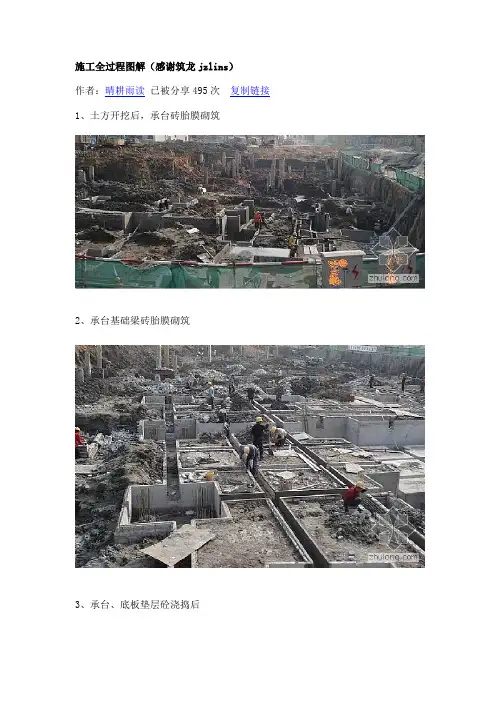

施工全过程图解（感谢筑龙jzlins）

作者：晴耕雨读 已被分享495次 复制链接

1、土方开挖后，承台砖胎膜砌筑

2、承台基础梁砖胎膜砌筑

3、承台、底板垫层砼浇捣后

4、地下室底板及承台基础梁防水卷材施工

5、 钢筋绑扎中

6、地下室外墙及消防水池的施工缝处的止水钢板焊接施工中

7、外墙施工缝处模板挂模

8、外墙模板挂模。注意要用止水螺杆

9、 管道预埋

10、高低跨处模板的下部我们焊上了钢筋支架

地下室高低跨处模板挂模

11、 止水钢板在柱的节点，当然各地在此次的做法可以都不大一样啊，有的地方的止水钢板有直接通过柱的箍筋，也就是箍筋断开，止水钢板不断，然后箍筋采取焊接。有的地方就是止水钢板到柱边就断开，保证柱箍筋不断开。

12、地下室底板砼浇捣后

13、地下室放线，柱头砼凿毛

14、模板钢管架搭设

15、外墙施工缝处凿毛

16、柱脚焊的定位钢筋

17、地下室外墙模板施工中，止水螺杆外加一小块木块，目的是为了使以后割掉止水螺杆后留下的那个小凹槽，可以直接用水泥砂浆补平，以防止螺杆露在外面。

18、柱的垂直度检查

19、地下室柱的砼浇捣完毕

20、人防门预埋安装中

21、地下室顶板砼浇捣中

22、地下室外墙模板拆除后的止水螺杆处理

23、外墙模板拆除后，外墙上的止水螺杆处理，人工凿除原先埋在砼中的小木块

24、外墙止水螺杆割除后水泥砂浆修补

25、外墙防水卷材施工中

26、模板的支撑上面的顶托旋上去太高了，需要整改的地方。还有个别木方挑头太长了。

27、圆柱模板安装施工中

28、地下室拆模后的情景，呵呵，该处是消防水池的地方，满墙壁都是止水螺杆

29、地下室

30、地下室砖墙砌筑

31、椭圆型车道施工中

32、梁模板加固不合格需要整改的位置，梁侧板交接处木方未通长加固，该处很容易涨模。

33、砖墙砌筑，在砖墙与砼结构交接处，钉铁丝网。

34、消防喷淋管施工中
