电气工程监理实施细则

电气工程监理实施细则

编制人：

审核人：

日 期：

目 录

一、工程概况

二、电气监理工作实施细则的依据

三、监理工作范围及控制目标

四、监理工作方法、措施及内容

五、电气安装工程施工监理质量控制要点

六、电气专业监理工程师对施工作业的控制

七、成品保护

八、安全防护措施

一、 工程概况

本工程为北丰B2＃楼，首层为商业，二层以上部分ABC单元为宿舍楼，地下四层为汽车库。总建筑面积为108347M2，建筑总高为65M,结构形式为全现浇剪力墙结构和框架结构。

二、 电气监理工作实施细则的依据：

按照建设部有关建设监理法规和北京市建委颁发的《建设工程监理规程》（DBJ-41-2002）、《建筑工程资料管理规程》（DBJ01-51-2003）的要求，认真贯彻施工阶段的监理工作程序；严格管理施工技术资料；实施与落实“三控”（质量、进度、投资）“两管”（合同、信息）、“一协调”的责任目标。以及国家建筑工程施工质量验收规范、是施工规程、技术标准和规定。设计图纸及设计文件。内容如下

1. 本工程设计图纸、设计变更洽商以及有关的设计文件；

2. 91SB图集（华北地区建筑设计标准）；

3. 建筑安装分项工程施工工艺标准；

4. 北京市质量监督站颁发的有关规定；

5. 施工现场临时用电安全技术规程（CTJGJ46-88）；

6. 建设工程施工现场供电安全技术规程（GB50194-93）；

7. 火灾自动报警系统施工及验收规范（GB50166-92）；

8. 电气装置安装工程电缆线路施工及验收规范（GB50168-92）；

9. 电气装置安装工程接地装置施工及验收规范（GB50169-92）；

10. 电气装置安装工程低压电器施工及验收规范（GB50254-96）；

11. 电气装置安装工程1KV以下配线工程施工及验收规范（GB50258-96）；

电缆敷设工程

监 理 实 施 细 则

工 程 名 称 深圳市布吉污水处理厂

编 制 人

总监理工程师

英泰克工程顾问（上海）有限公司

年 月 日

2 一、专业特点：

 本工程电气主要包括：供配电系统、低压配电、照明、防雷及接地、电缆电视、综合布线、火灾自动报警及消防联动等系统。

 供配电系统：

本工程中的消防控制的设备用应急疏散照明人防工程，网络中心、保安、客梯为二级负荷，其余为三级负荷。

本工程设10KV高压变电室一个，位于会所地下室。

本工程2#楼低压配电系统接地型式，采用TN-S系统，整个系统的中性线（N）与保护线（PE）是分开的，1#楼低压配电系统接地型式采用TN-C-S系统，零线在进线处重复接地，以后整个系统中的中性线（N）与保护线（PE）是分开的。

 照明及一般用电设备采用放射式、树干式或两者相结合的配电方式。

 消防用电设备均采用两路电源供电，两路电源分别接自低压的两段母线，两路电源在末级配电箱自动切换，向消防用电设备配电的线路采用耐火型电缆/电线。应急照明配电干线路采用耐火型电缆/电线。其它配电干线路采用阻燃型电缆/电线。穿管敷设的一般配电分支线路采用阻燃型电缆/电线。

 +0.00以下室外线路保护管用GC，又称镀锌钢管。

 +0.00以下室外线路保护管用TC，又称普通黑铁管。

 +0.00以下室内线路除注明外，一律用SC，以称电线管。

 所有弱电管线由每层弱电控制室采用桥架引出，至每个用户是附近。（除了个别层楼火灾报警系统烟感器除外）

 数据信息点距地0.3米安装，电话信息点距地0.3安装，电话分线箱距地1.4米安装，放大器箱明装，高度为1.3米，CATV终端盒嵌墙预埋86H50盒，高度为300，有线电视插座与电视电源插座需有0.5米间距。

 电视分支分配器箱在走道上的弱电桥架下口暗装。

 放大器箱和分支分配器箱由弱电施工方提供，86H50盒由土建施工方提供。

页 码：1 /7

建筑电气工程监理实施细则

建筑电气工程是建筑安装工程的重要组成部分，依据设计与生产工艺的要求，按特定的线路保护和敷设方式将电能合理分配输送至已安装就绪的用电设备及用电器具上。

在整个的监理工作中，首先应熟悉施工图纸，参加图纸会审，了解设计内容及设计意图，明确工程所采用的设备和材料，明确图纸所提出的要求，明确电气工程和主体工程以及其他安装工程的交叉配合，熟悉和工程有关的施工及验收规范、质量验评标准等，审核施工单位编制的施工方案，并应有计划地组织机具和材料进场。在施工过程中，配管、配线、开关电器及配电箱的安装、防雷接地等都应在土建施工过程中做好预埋和预留孔洞的工作。穿线及电器安装过程须符合质量验收规范。最后，施工过程结束，应提交的技术资料齐全后进行竣工验收，质量评定。

监理工作的控制要点及目标值：

1 事先预控：

1.1 熟悉图纸，对设计说明和图纸中有疑问的地方或是不符合现行标准、规范、施工图相互间不一致，设计文件错漏，室内外设备布置和线路走向不符合现场实际等在设计交底会上进行书面和口头提出，凡设计图与国家规范及评定标准不符时，应按规范标准执行。图纸会审和设计修改及时标注在相应的施工图上。

1.2 备齐设计和施工必须要用的规范和图集以满足工程项目监理的需要。

1.3 审查电气安装施工分包队伍的持有电工上岗证的专业技术工人，不得少于施工总人数的50%，并注意流动情况。 页 码：2 /7

1.4 督促负责电气安装队伍负责人建立自检，互检，交接检查三检制度的质保体系和安保体系及电气施工技术交底。要求安装承包方在现场设专职的质检员和安全员，监理交底会上说明和提出监理的具体要求。

. .

页脚

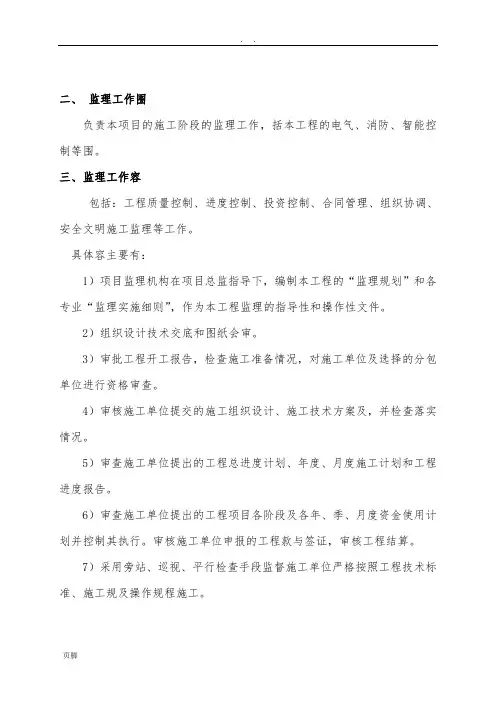

二、 监理工作围

负责本项目的施工阶段的监理工作，括本工程的电气、消防、智能控制等围。

三、监理工作容

包括：工程质量控制、进度控制、投资控制、合同管理、组织协调、安全文明施工监理等工作。

具体容主要有：

1）项目监理机构在项目总监指导下，编制本工程的“监理规划”和各专业“监理实施细则”，作为本工程监理的指导性和操作性文件。

2）组织设计技术交底和图纸会审。

3）审批工程开工报告，检查施工准备情况，对施工单位及选择的分包单位进行资格审查。

4）审核施工单位提交的施工组织设计、施工技术方案及，并检查落实情况。

5）审查施工单位提出的工程总进度计划、年度、月度施工计划和工程进度报告。

6）审查施工单位提出的工程项目各阶段及各年、季、月度资金使用计划并控制其执行。审核施工单位申报的工程款与签证，审核工程结算。

7）采用旁站、巡视、平行检查手段监督施工单位严格按照工程技术标准、施工规及操作规程施工。 . .

页脚 8）审核施工单位提出的材料、构配件及设备的采购计划，检查其型号、规格和质量标准，严格检查主要材料、构配件及设备的出厂合格证明、材质报告，对进场材料进行见证取样送检，对进场材料及设备进行控制。

9）隐蔽验收和分部分项验收。

10）处理工程质量事故。

11）控制现场的安全文明施工。

12）负责各施工单位、建设单位之间的协调工作。主持工程例会。

13）组织竣工初验，审核施工单位的竣工验收资料，协助业主进行竣工验收、备案工作。

14）负责保修期的协调及质量事故处理工作 。

四 、监理工作依据

1.标书、图纸、政府批文、资料；

2. 国家和地方现行的工程建设规、规程、法律、政策及规定；

（1）电气装置安装工程电气照明装置施工及验收规 GB50259—96
