喷砂除锈工程施工方案

A2

施工组织设计（方案）报审表

工程名称：新疆独山子天利实业总公司石油萘装置改扩建项目 编号：

致：吉林（监理单位）

我方已根据施工合同的有关规定完成了 炼油厂6#油池隐患整改的施工方案的编制，并经我单位上级技术负责人审查批准，请予以审查。

附： 施工方案

承包单位（章）

项目经理

日 期

监理工程师审查意见：

专业监理工程师

日 期

总监理工程师审查意见：

项目监理机构

总监理工程师

日 期

新疆独山子天利实业总公司石油萘装置改扩建项目

施 工 方 案

编 制：

审 核：

批 准：

批准日期：

目 录

一、工程概况

二、编制依据

三、施工组织机构及主要人员配备

四、施工总体部署、施工原则、施工顺序、施工工艺、施工技术要求

五、施工进度计划及工期保证措施

六、劳动力计划安排

七、施工设备及工机具配置

八、质量目标的确定及保证措施

九、安全体系的确定及保证措施

十、材料、设备的保管措施

十一、降低成本措施

十二、注意事项及安全措施

一、工程概况

1、工程简介

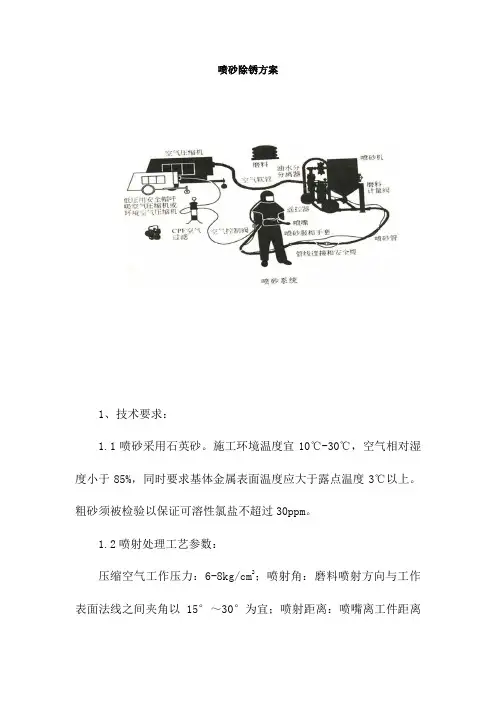

喷砂除锈方案

1、技术要求：

1.1喷砂采用石英砂。施工环境温度宜10℃-30℃，空气相对湿度小于85%，同时要求基体金属表面温度应大于露点温度3℃以上。粗砂须被检验以保证可溶性氯盐不超过30ppm。

1.2喷射处理工艺参数：

压缩空气工作压力：6-8kg/cm2；喷射角：磨料喷射方向与工作表面法线之间夹角以15°～30°为宜；喷射距离：喷嘴离工件距离要求100 mm -300mm；磨料粒径：14-65目。

1.3压缩空气质量：喷射处理所用的压缩空气必须经过冷却装置及油水分离器处理，保证压缩空气清洁、干燥、无油，压缩空气应经下述方法检查，合格后方可使用：将喷嘴对着白纸吹半分钟，不见油和水的痕迹，则可认为基本符合要求。

1.4喷砂前，应采取有效措施将非喷砂工作面遮蔽保护。保证在现场喷砂除锈施工过程不对现场造成污染，为避免现场的污染，喷砂除锈应采用钢砂并应采取必要的防尘、除尘措施。

1.5喷砂除锈后，应用干燥无油的压缩空气吹扫表面浮尘和碎屑。清理后的表面不得用手触摸。涂装前如发现基体表面污染或返锈，应重新处理到原除锈等级。

1.6磨料应符合GB6484-6487的规定。为保证粗糙度达到60um～80um（即：喷砂至金属白色，完全清除氧化皮、锈及其它杂质，残留仅为斑点或条纹阴影）），择磨料粒径0.5 mm -1.5mm。

6.2、喷砂作业的安全与防护：

6.2.1操作人员必须带空气分配器的头盔面罩和防护服手套和耳塞。

6.2.2头盔上的面罩玻璃要经常更换，保证良好的能见度。保证保持其工作现场的清洁，但不得使用对设备和建筑有损害性和二次污染的清洗剂或工具。

6.2.3划清工作区与安全区，施工现场安全标志线以内禁止无防护的人员进入防腐施工作业区域。

6.2.4清理或贮存易燃有害物品时，事先应清除干净并经分析合格后，工作人员方可进入容器，作业时应配置通风装置。

6.2.5作业前操作工应先检查软管、接头、空压机、喷砂机等，在没有破损和故障后方可使用。施工人员衣着应一致、整洁，进入现场必须佩带胸牌。施工人员必须是经过培训合格的上岗熟练工人。

喷砂除锈、喷漆工程 施工方案

1 施工组织设计

1、指导思想与实施目标

1.1、指导思想

我公司对本工程的指导思想是：质量第一、服务周到、业主满意，以质量为中心，按照GB/T19001-ISO9001《质量管理和质量保证》系列标准，建立质量保证体系，选配高素质的项目经理，积极推广应用新技术、新工艺、新设备、新材料，精心组织，科学管理，优质、高速地完成本工程的施工任务，创出一流的精品工程。

1.2、质量目标

严格执行《钢质管道液体环氧涂料内防腐层》SY/T0457-2010，同时按照《生活饮用水卫生监督管理办法》的有关要求，及《生活饮用水卫生标准》GB5749的规定。确保一次交验，达到工程监理部门的质量管理要求，通过国家工程质量验收并达到合格。

1.2.1、工期目标

根据我公司的技术水平以及我们对同类工程的施工经验，并考虑现场勘察的实际情况。施工工期满足发包方进度要求。针对施工，我们将统一管理，统一设计，分班组施工，按工程相应进度验收。确保工期。

1.2.2、安全目标

加强进场人员安全思想教育，提高施工人员的安全意识，同时加大安全费用的投入，杜绝重大伤亡事故，轻伤率控制在千分之1.5以下。认识到本工程属于高空作业工程，防坠落工作尤为重要，我们将喷砂除锈、喷漆工程 施工方案

2 从每一道工序、时时刻刻保持高度警惕，杜绝安全事故发生，事故率降到零，坚决杜绝任何事故发生。

1.2.3、文明施工目标

严格按照工程文明施工的各项规定执行，施工现场内各种施工材料堆码成行或垛，实行禁烟，无垃圾管理。保持施工现场场容，以及厂区环境卫生，确保优良达标现场。

1.2.4、科技进步目标

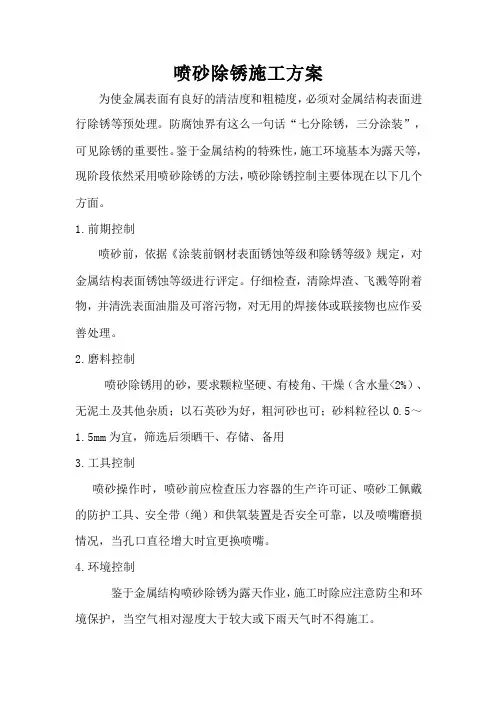

喷砂除锈施工方案 为使金属表面有良好的清洁度和粗糙度，必须对金属结构表面进行除锈等预处理。防腐蚀界有这么一句话“七分除锈，三分涂装”，

可见除锈的重要性。鉴于金属结构的特殊性，施工环境基本为露天等，现阶段依然采用喷砂除锈的方法，喷砂除锈控制主要体现在以下几个

方面。 1.前期控制 喷砂前，依据《涂装前钢材表面锈蚀等级和除锈等级》规定，对

金属结构表面锈蚀等级进行评定。仔细检查，清除焊渣、飞溅等附着物，并清洗表面油脂及可溶污物，对无用的焊接体或联接物也应作妥

善处理。 2.磨料控制 喷砂除锈用的砂，要求颗粒坚硬、有棱角、干燥（含水量<2%）、

无泥土及其他杂质；以石英砂为好，粗河砂也可；砂料粒径以0.5～1.5mm为宜，筛选后须晒干、存储、备用 3.工具控制 喷砂操作时，喷砂前应检查压力容器的生产许可证、喷砂工佩戴的防护工具、安全带（绳）和供氧装置是否安全可靠，以及喷嘴磨损

情况，当孔口直径增大时宜更换喷嘴。 4.环境控制 鉴于金属结构喷砂除锈为露天作业，施工时除应注意防尘和环

境保护，当空气相对湿度大于较大或下雨天气时不得施工。 5.工艺控制 喷砂除锈喷嘴到基体钢材表面距离以100～300mm为宜，喷砂前对非喷砂部位应遮蔽保护，应有很好的防护措施。喷射方向与钢材表

面的夹角以15°～30°为宜。 喷砂除锈验收合格后、进行下一道工序前，如遇下雨或其他造成

钢材表面潮湿的情况时，要待环境达到施工条件后，用干燥的压缩空

气吹干表面水分后方可施工，如须重新喷砂，不可降低磨料要求，以免降低粗糙度。 喷砂时喷嘴不要长时间停留在某处，喷砂作业应避免零星作业，但也不能一次喷射面积过大，要考虑涂装工序与表面预处理工序间的

时间间隔要求。 对喷枪无法喷射的部位要采取手工或动力工具除锈。 6.质量控制 喷砂完成后首先应对喷砂除锈部位进行全面检查，其次要对钢材表面进行清洁度和粗糙度检查。重点应检查不易喷射的部位，不易喷

射的部位可采用手工或动力工具除锈，除锈要彻底，达到质量标准。 喷砂除锈后，金属结构表面清洁度应达到Sa21/2、糙度应达到Ry60～100μｍ，应对照《涂装前钢材表面锈蚀等级和除锈等级》中
