常用几类液位计的一些优缺点

浅析浮球、投入式、差压、伺服、吹气式液位计优缺点
1、浮球液位计
优点：结构简单，安装方便，维修简单，耐腐蚀。

适用污水处理及各类敞口或带压容器内介质液位的测量，对于地下水池和水箱的液位测量尤为理想。

磁性浮球液位计由不锈钢或防腐材料制成，且具有隔爆的防护性能。

缺点：有固体杂质和磁杂质进入，对浮子造成卡阻及减弱浮力。

安装受容器形状结构的限制比较大；不适合用于腐蚀性强、有危险性的介质。

2、投入式液位计
优点：传感器无机械可动部分，结构简单、可靠；精确度高；检测端消耗电能小，动态响应快；维护方便，寿命长。

缺点：传感器密封易渗漏，被测液体的介电常数不稳定会引起误差。

3、差压液位计
优点：差压式液位测量无机械磨损，工作可靠，质量稳定，寿命长，结构简单，安装方便，便于操作维护，体积小适合大多数常温常压的场合。

缺点：引压管内的液体容易受温度影响凝固，需要进行伴热保温。

投用时麻烦，须在变送器引压管中注满水才能准确投用。

4、伺服液位计
优点：不仅可以测量介质液位，同时还具有密度测量功能、油水界面测量功能、介质的平均密度和密度分布测量功能。

缺点：当测量介质黏稠度较高，存在挂壁及黏黏的特性时，伺服液位计在测量上会存在较大的测量误差，不太适合应用在此类介质的液位测量上。

5、吹气式液位计
优点：吹气装置组成的液位测量系统没有可动部件，除吹气管外，其他测量元件不与被测介质接触。

全机械结构，密封性好，故障率低，维护量较小。

缺点：被测液体的杂质多，长年积累后易堵塞了导压管，需定期进行维护维修。

常用液位计及其安全使用液位计是用来测量液体或固体的液位高度或物料容器的剩余量的仪器。

在工业生产和生活中，常用的液位计有多种类型，包括浮球液位计、电容液位计、超声波液位计、毛细管液位计等。

本文将介绍常用液位计的原理、安装和安全使用。

1.浮球液位计：浮球液位计是一种传统的液位计，基于浮力原理。

当液位上升时，浮球也随之上升，通过杆或链与指示器连接，显示液位高度。

浮球液位计适用于低温、高压和腐蚀性液体的测量。

在安装和使用时，需要注意以下几点：-确保浮球液位计的底部与液位接触，不要有气泡或杂质。

-定期检查液位计的连杆和链条是否有松动或磨损现象，及时进行维修或更换。

-对于易燃、易爆液体，要采取防爆措施，如安装防爆外壳。

2.电容液位计：电容液位计是利用导电性液体与电容之间的关系来测量液位的仪器。

它通常由一对电极及外部电源组成。

当电极浸没在液体中时，液体作为电容介质，会改变电容值，从而测量液位。

使用电容液位计需要注意以下几点：-按照液位计的使用手册正确接线和设置相关参数，以保证测量的准确性。

-避免电极与电源直接接触，以防止短路。

-对于易燃、易爆液体，要采取防爆措施，如使用防爆型电极。

3.超声波液位计：超声波液位计是利用超声波在液体和固体之间传播的原理来测量液位的仪器。

它通常由发射器和接收器组成，发射器向液面发射超声波，接收器接收反射回来的波，通过计算出的时间差测量液位。

在使用超声波液位计时注意以下几点：-确保发射器和接收器的位置正确，不受干扰物影响，如管道、凸起物等。

-定期清洁液位计的超声波发射器和接收器，以保证测量的准确性。

-对于易燃、易爆液体，要采取防爆措施，如使用防爆型超声波液位计。

4.毛细管液位计：毛细管液位计是一种简单、经济的液位计，通过毛细管内液体的高度变化来反映整个容器的液位。

在使用毛细管液位计时需要注意以下几点：-毛细管液位计一般适用于一些小型容器或试验中的液位测量。

-使用时要仔细校准毛细管的刻度，并保持毛细管的清洁，以确保测量的准确性。

有关液位计的选型液位计是一种用于测量液体或气体在容器中的高度或液位的仪器。

在工业、石油、化工、食品、药品等行业被广泛应用。

液位计的种类繁多，如何选择适合自己的液位计是非常重要的问题。

常见液位计类型1. 浮球液位计浮球液位计主要由浮球、导杆和指针组成。

当液位上升时，浮球会跟着上升，浮球中心处装有导杆，导杆上部是指针，指针会随着浮球的上升或下降而指向液位。

浮球液位计主要优点是操作简单，价格便宜，缺点是只适用于低压情况下使用。

2. 磁翻板液位计磁翻板液位计主要由磁珠、翻板和磁性元件组成。

当液位升高时，磁珠会随着液位上升，直到翻板翻动，磁性元件就会驱动磁珠，导致仪表上的指针翻转。

磁翻板液位计的主要优点是价格便宜，适用于高温、高压等特殊环境下使用，缺点是易受杂物干扰，翻板易损。

3. 差压液位计差压液位计是利用液体液压静力学原理进行液位测量。

差压液位计的主要优点是精度高、适用范围广，可以测量液体和气体的液位，缺点是价格较高，需要专业技术人员进行安装和维护。

4. 振荡液位计振荡液位计是利用振荡管作为测量元件，在液体和气体之间作简谐运动，并将运动参数转换为液位信号。

振荡液位计的主要优点是能够适用于极端的环境和特殊的液位要求，缺点是价格昂贵，安装和维护都需要专门的技术人员。

如何选择液位计在选择液位计时需要考虑以下几个方面：1. 测量介质选择液位计必须要考虑承受介质的性质和化学性质，如测量液体的温度、压力、酸碱度等因素，确保液位计的材料和技术能够承受介质的性质和化学性质。

2. 精度和可靠性液位计的精度和可靠性是关键的选择因素。

根据要求的精度和可靠性，选择合适的液位计，以避免误差和故障问题。

3. 安装和维修安装和维修都是选择液位计时要考虑的因素，应优先考虑便于安装和维修的液位计，减少设备故障和停机时间。

4. 价格和性价比根据所选液位计的性能和规格，比较不同品牌和型号的价格，选择符合成本和利润的产品。

总结在选择液位计时，需要考虑测量介质的性质，精度和可靠性，安装和维修易于进行，价格和性价比等因素。

6种温度计和液位计结构与原理作用与用途优缺点及特点1.气压式温度计：-结构与原理：气压式温度计是利用气体的热胀冷缩原理来测量温度的，通常由一个密封的容器和一定量的气体组成。

当温度升高时，气体分子的热运动增加，气体的体积膨胀，从而使容器内的气压增加。

-作用与用途：气压式温度计多用于低温测量，例如液氮温度测量等。

-优缺点及特点：优点：可测量下限温度较低，测量精度较高。

缺点：测量范围较窄，不适用于高温环境。

特点：结构简单，操作方便，测量结果稳定可靠。

2.湿度计：-结构与原理：湿度计是利用吸湿或解湿的材料的性质来测量空气中的湿度的。

常见的湿度计有湿度传感器和湿度壳。

湿度传感器通常是由敏感材料和测量电路组成，吸湿或解湿材料的性质会随湿度的变化而变化，从而测量出湿度。

-作用与用途：湿度计常用于测量气体中的湿度，广泛应用于气象、农业、工业等领域。

-优缺点及特点：优点：测量范围大，响应速度快，测量精度高。

缺点：对环境较敏感，高湿度环境下易受损。

特点：可以连续测量湿度，具有较好的稳定性。

3.热电偶温度计：-结构与原理：热电偶温度计是利用两个不同金属之间产生的电动势与温度之间的关系来测量温度的。

热电偶由两种不同金属的导线焊接在一起，当两个焊点温度不相等时，两个金属之间会产生电动势。

-作用与用途：热电偶温度计广泛应用于工业过程测量和科学实验中，可测量高温和宽温度范围。

-优缺点及特点：优点：测量范围广，响应速度快，精度高。

缺点：对温度变化较敏感，易受外界电磁干扰。

特点：结构简单，可靠性高，使用寿命长。

4.红外线温度计：-结构与原理：红外线温度计利用物体辐射的红外线能量与温度之间的关系来测量温度。

通过测量物体表面发出的红外线能量的大小和波长，来计算物体的温度。

-作用与用途：红外线温度计常用于无接触测量，广泛应用于工业、医疗、食品等领域。

-优缺点及特点：优点：测量范围广，测量速度快，无需接触物体。

缺点：对目标的表面和环境要求较高，不适用于遮挡和反射较强的物体。

水位计的种类和选型水位计是能够自动测定并记录河流、湖泊和灌渠等水体的水位的仪器。

在实际应用中，根据项目工程规模、形式的不同，发展需求的不同，应用位置的不同，水位计的选择也就不同。

随着社会的发展，时代的进步，工程质量的精益求精，信号采集准确度的提高，产品实用性能的增强，投资少，占地少，施工便捷的水位计，会越来越多的被水利工程选择。

1、雷达水位计雷达水位计采用雷达波测量到水面的距离，实际上是一台雷达测距仪。

雷达波测量不受温度、湿度、风速、降雨等环境因素影响。

雷达水位计以非接触方式测量水位，亦不受水体影响，精度达到一级精度。

测量原理：雷达水位计的天线发射出电磁波，这些波经水面反射后，再被天线接收，电磁波从发射到接收的时间与到水面的距离成正比。

雷达水位计记录电磁波经历的时间，而电磁波的传输速度为常数，则可计算出水面到天线的距离，从而计算出水位。

主要参数：量程：30m或70m测量精度：±3mm频率范围：26GHz输出信号：4-20mA/RS485/RS232适用范围及特性：1、测量精度高（毫米级），量程大（可达70m以上）；2、只需要将探头置于水面上方，可不建测井，节省土建投资；3、非接触测量，不受水体污染，不破坏水流结构；4、不受温度、湿度、风速、降雨等环境因素影响，数据稳定可靠。

注意事项：1、选择安装地点时，应避免漂浮物的影响。

雷达波会把漂浮物误认为水面，测量结果是探头到漂浮物的距离。

2、选择安装位置时，要保证雷达波全部覆盖到水面。

应避免低水时、河床淤积、主槽摆动等导致雷达波覆盖到地面。

雷达波无法识别水面和地面，测到地面时，依然报告水位数据。

如果雷达波覆盖到地面和水面的交界部分，则会无序显示水面和岸边的高度数据。

3、探头安装要尽量保持与地面垂直。

当高度超过10米时，探头水平偏差3度，引入的水位误差达15毫米。

信号输出方式：RS485、4~20mA模拟量。

适用场景：雷达水位计采用非接触的测量方式，具有大量程、低功耗、高精度、高稳定性、小波束角等特点，不受温度、压力、湿度、风速的影响，广泛适用于水库、湖泊、河道、渠道等开放水体以及窨井、罐体等狭小空间内的的水位监测项目，并可应用在高温、高压和腐蚀性很强的安装环境。

常见液位计的种类及应用液位计是工业自动化控制中常用的一种仪表，用于测量介质的液位高度。

根据原理和应用领域的不同，常见的液位计可以分为以下几类：1.浮球液位计浮球液位计是最常见的一种液位计。

它通过浮子的浮沉运动来实现对液位的测量。

当液位升高时，浮球上浮，而当液位降低时，浮球下沉。

通过传感器将浮球位置转换为电信号，从而确定液位高度。

浮球液位计结构简单，使用方便，并且适用于各种介质的液位测量，广泛应用于水处理、石油、化工、食品等行业。

2.压力式液位计压力式液位计通过测量液体静压力来确定液位高度。

它将测得的压力信号转化为相应的液位高度值。

压力式液位计的安装和维护相对复杂，适用于非腐蚀性液体的液位测量，例如锅炉水位、储罐液位等。

3.电容式液位计电容式液位计是指通过测量电容值的变化来确定液位高度的一种液位计。

它通过将电极安装在容器内外，当液位升高时，电容值会发生变化。

根据这种变化，可以确定液位高度。

电容式液位计适用于不同形状的容器及各种介质，并且具有高精度、稳定性好的特点。

它广泛应用于石油、化工、粮食等行业的液位测量。

4.超声波液位计超声波液位计是利用超声波的传输时间来测量液位高度的一种液位计。

它通过发射超声波脉冲，测量超声波从发射器到液面的传输时间。

根据波速和传输时间可以确定液位高度。

超声波液位计适用于各种介质，特别是矿泉水、酸碱液等浊度较高的介质。

它广泛应用于化工、环保、医药等行业。

5.雷达液位计雷达液位计是利用微波信号的反射和传播来测量液位高度的液位计。

它通过发射微波信号，接收被液面反射的信号，根据信号的传播时间和速度来确定液位高度。

雷达液位计适用于各种介质，特别是浓度大、腐蚀性强的介质。

它广泛应用于石油、化工、冶金等行业。

6.浮子液位计浮子液位计是一种直观实用的液位计，由浮子和指示器组成。

它通过浮子的浮沉运动来显示液位高度。

浮子液位计适用于水处理、化工、食品等行业。

这里只列举了部分常见的液位计种类及其应用领域，根据实际需求和介质特点，还可以选择其他类型的液位计进行液位测量。

在液位仪表测量中，方法众多，但都有自己的适用范围：1.接触式测量接触式测量是从钢带浮子液位计为开端，以各种方式精确测量浮子距离而演化到各种现代化仪表如伺服式、磁致伸缩式等等钢带浮子式：最早期的液位计，现今都面临着更新换代工作原理浮子受浮力浮在介质表面，通过变速齿轮到有刻度的钢带上读出液位值，液位上升或下降破坏了力平衡后，浮子也跟随上升下降，带动钢带运行。

理论精度在2-3mm左右安装复杂，可靠性较低，由于机械部件多，很容易发生钢带卡死不动的情况。

光纤式即将钢带液位通过光码盘读出实现数字化。

2.磁致伸缩型磁致伸缩型工作原理探棒上端电子部件产生低压电流脉冲，开始计时，产生磁场沿磁致伸缩线向下传播，浮子随着液位变化沿测量竿上下移动，浮子内有磁铁，也产生磁场，两个磁场相遇，磁致伸缩线扭曲形成扭应力波脉冲，脉冲速度已知，计算脉冲传播时间即对应液位精确变化。

（电流以光速运行，所以其传播时间与力波时间相比可忽略）精度最高能够达到1mm 优缺点分析磁致伸缩液位精度较高，可测油水分界面但由于其接触的测量方式和较高的安装、维护要求导致市场普及不广。

3.伺服式液位计伺服式液位计是最近比较成功的新型液位计，主要应用在轻油品的高精度测量中。

与雷达液位计形成比较强的竞争。

基本原理同钢带式液位计，但具有精确的力传感器以及伺服系统，形成闭环调节系统，通过考虑钢带自身重力，精确地调节浮子高度以达到平衡浮力和重力，得到精确的当前液面到罐顶高度，以得到液位值。

精度高，能够达到1mm，满足计量级要求。

使用于平静的轻质无腐蚀性液体。

安装调试比较麻烦，同样有接触式液位计的各种不利因素价格高昂。

4.静压式液位计静压式液位计比较特殊，其利用均匀液体的压强与高度成正比的关系通过测量液体底部的压力来折算液位高度。

P＝ρgh （P 压强）由于其受介质密度和温度影响很大，所以常常精度比较差，而为消除这些影响，需要很多其他测试仪表，结果搭建一套完善的静压测量系统价格很高。

常用液位计方式有以下几种：连通器式液位计、超声波液位计、电容式液位计、雷达液位计、磁性浮子液位计、磁致伸缩型液位计、静压式液位计、伺服式液位计;测量物位的有超声波物位计和放射性物位计等。

从测量原理上来说可以分为接触式测量与非接触式测量、压力式原理测量等。

下面就介绍上述的各种液位计的功能与缺点。

1、连通器式液位计：应用最普通的玻璃液位计结构简单、价廉、直观，适于现场使用：缺点：易破损，内表面沾污，造成读数困难，不便于远传和调节。

2、超声波液位计：是由微处理器控制的数字物位仪表。

在测量中脉冲超声波由传感器(换能器)发出，声波经物体表面反射后被同一传感器接收，转换成电信号。

并由声波的发射和接收之间的时间来计算传感器到被测物体的距离。

无机械可动部分，可靠性高，安装简单、方便，属于非接触测量，且不受液体的粘度、密度等影响精度比较低。

缺点：超声波液位计测试容易有盲区。

不可以测量压力容器，不能测量易挥发性介质。

3、电容式液位计：采用测量电容的变化来测量液面的高低的。

它是一根金属棒插入盛液容器内，金属棒作为电容的一个极，容器壁作为电容的另一极。

两电极间的介质即为液体及其上面的气体。

由于液体的介电常数ε1和液面上的介电常数ε2不同，比如：ε1>ε2，则当液位升高时，两电极间总的介电常数值随之加大因而电容量增大。

反之当液位下降，ε值减小，电容量也减小。

所以，可通过两电极间的电容量的变化来测量液位的高低。

缺点：电容液位计的灵敏度主要取决于两种介电常数的差值，而且，只有ε1和ε2的恒定才能保证液位测量准确，因被测介质具有导电性，所以金属棒电极都有绝缘层覆盖。

被测液体的介电常数不稳定会引起误差。

电容式液位计一般用于调节池、清水池测量。

(注：液化气是否会对测量造成影响未知待确定)4、雷达液位计：采用发射—反射—接收的工作模式。

雷达液位计的天线发射出电磁波，这些波经被测对象表面反射后，再被天线接收，电磁波从发射到接收的时间与到液面的距离成正比，关系式如下：D=CT/2(D：雷达液位计到液面的距离C：光速T：电磁波运行时间) 雷达液位计记录脉冲波经历的时间，而电磁波的传输速度为常数，则可算出液面到雷达天线的距离，从而知道液面的液位。

液位的测量按原理分为液位的测量可以按照不同的原理进行分类。

以下将介绍液位测量的几种常见的原理及其工作原理、优缺点以及应用领域。

1. 水银压力法水银压力法是一种传统的液位测量方法，基于水银的密度较大，当液位升高时，水银柱的高度也会相应增加。

液位计的构造包括一根与液体相接触的管子，另一端与气体相接触的管子，并通过两端之间的压力差来测量液位的高度。

该方法通常适用于高精度的液位测量，优点是测量精度高，能够测量多种液体，缺点是不适用于腐蚀性液体，且水银的环境污染问题不能忽视。

2. 浮子法浮子法利用浮力原理测量液位高度，浮子随着液面的升降而上下浮动。

液位计中通常有一个浮子，浮子通过浮子杆与指示器相连接，液位的升高会使得浮子上升，反之则下降。

液位测量通过观察浮子的位置确定液位高度。

该方法适用于低粘度和不易结垢的液体，而对于高粘度液体或易结垢的液体则不适用。

优点是结构简单，使用方便，缺点是受到浮子质量、浮力等因素的影响，测量精度相对较低。

3. 压阻法压阻法基于液体的压力与液位高度成正比的原理，通过测量液位下方的液体对压力传感器的压力来确定液位高度。

该方法适用于液体的密度和温度变化较小的情况，优点是测量范围广，且不受液体性质的限制，缺点是需要进行温度和密度的补偿，且测量精度有一定的误差。

4. 雷达测量法雷达测量法利用了电磁波在空气与介质界面上的反射特性，通过测量从介质表面反射回来的电磁波的时间来确定液位高度。

该方法适用于各种不同介质的液位测量，具有非接触、不受液体性质限制、测量精准等优点，但同时也存在影响的因素较多、价格较高等缺点。

5. 超声波测量法超声波测量法是利用超声波在液体中的传播速度与液体的密度和温度有关的原理，通过测量超声波从液体表面反射回来的时间来确定液位高度。

该方法适用于各种不同液体的液位测量，并且具有非接触、高精度的特点，但也存在受液体泡沫和杂质影响大的缺点。

6. 导电法导电法是在液体中引入电极，通过测量电极间的电阻或电容来确定液位高度。

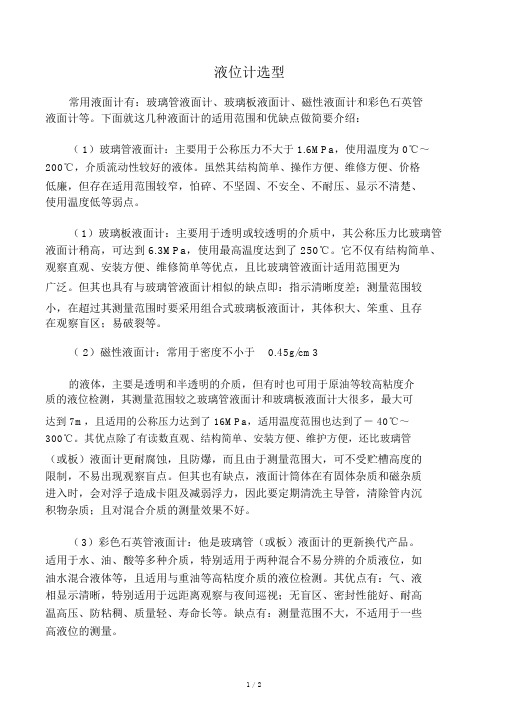

液位计选型常用液面计有：玻璃管液面计、玻璃板液面计、磁性液面计和彩色石英管液面计等。

下面就这几种液面计的适用范围和优缺点做简要介绍：（ 1）玻璃管液面计：主要用于公称压力不大于 1.6MPa，使用温度为 0℃～200℃，介质流动性较好的液体。

虽然其结构简单、操作方便、维修方便、价格低廉，但存在适用范围较窄，怕碎、不坚固、不安全、不耐压、显示不清楚、使用温度低等弱点。

（1）玻璃板液面计：主要用于透明或较透明的介质中，其公称压力比玻璃管液面计稍高，可达到 6.3MPa，使用最高温度达到了 250℃。

它不仅有结构简单、观察直观、安装方便、维修简单等优点，且比玻璃管液面计适用范围更为广泛。

但其也具有与玻璃管液面计相似的缺点即：指示清晰度差；测量范围较小，在超过其测量范围时要采用组合式玻璃板液面计，其体积大、笨重、且存在观察盲区；易破裂等。

（ 2）磁性液面计：常用于密度不小于0.45g/cm3的液体，主要是透明和半透明的介质，但有时也可用于原油等较高粘度介质的液位检测，其测量范围较之玻璃管液面计和玻璃板液面计大很多，最大可达到 7m，且适用的公称压力达到了 16MPa，适用温度范围也达到了－ 40℃～300℃。

其优点除了有读数直观、结构简单、安装方便、维护方便，还比玻璃管（或板）液面计更耐腐蚀，且防爆，而且由于测量范围大，可不受贮槽高度的限制，不易出现观察盲点。

但其也有缺点，液面计筒体在有固体杂质和磁杂质进入时，会对浮子造成卡阻及减弱浮力，因此要定期清洗主导管，清除管内沉积物杂质；且对混合介质的测量效果不好。

（3）彩色石英管液面计：他是玻璃管（或板）液面计的更新换代产品。

适用于水、油、酸等多种介质，特别适用于两种混合不易分辨的介质液位，如油水混合液体等，且适用与重油等高粘度介质的液位检测。

其优点有：气、液相显示清晰，特别适用于远距离观察与夜间巡视；无盲区、密封性能好、耐高温高压、防粘稠、质量轻、寿命长等。

浅析各种液位计的优缺点摘要液位计是企业自动化的重要检测工具，主要用于生产过程中队罐、釜、塔等液位或界面的检测与控制。

近几年来随着电子技术的进步和企业自动化和节能的需要，液位测量与控制技术有很大的提高。

目前企业生产过程所应用的液位计种类繁多，主要有伺服式液位计、钢带液位计、浮筒式液位计、磁翻板液位计、超声波液位计、磁致伸缩液位计、雷达液位计、电容液位计、玻璃板液位计、玻璃管液位计、吹气式液位计、差压式液位计、激光液位计和丫射线液位计等，而用得最多的是差压式液位计和浮筒液位计。

关键词：液位计；液位测量一、引言本文主要是浅析几种比较重要的液位计的工作原理、类型、用途等方面，液位计在油罐等液位测量上起到了非常重要的作用。

因此在国内外，液位计的发展和合理的选择是至关重要的。

本论文通过液位计的比较，可以对现实生活的具体情况选择最合理的液位计，以达到最佳效果。

二、常用液位计原理常用于测量液位的液位计有连通器式、吹泡式、差压式、电容式等，测量物位的有超声波物位计和放射性物位计等。

其测量原理和特点如下：1、连通器式就是应用最普通的玻璃液位计。

它的特点是结构简单、价廉、直观，适于现场使用，但易破损，内表面沾污，造成读数困难，不便于远传和调节。

2、浮力式液位计包括恒浮力式和变浮力式两类。

(1)恒浮力式液位计恒浮力式液位计是依靠浮标或浮子浮在液体中随液面变化而升降，它的特点是结构简单、价格较低，适于各种贮罐的测量；(2)变浮力式液位计变浮力式亦称沉筒式液位计，当液面不同时，沉筒浸泡于液体内的体积不同，因而所受浮力不同而产生位移，通过机械传动转换为角位移来测量液位。

此类仪表能实现远传和自动调节。

3、吹泡式液位计是应用静压原理测量敞口容器液位。

压缩空气经过过滤减压阀后，再经定值器输出一定的压力，经节流元件后分两路：①一路进到安装在容器内的导管，由容器底部吹出；②另一路进入压力计进行指示。

当液位最低时，气泡吹出没有阻力，背压力零，压力计指零；当液位增高时，气泡吹出要克服液柱的静压力，背压增加，压力指示增大。

化工液位计的种类化工液位计是一种用于测量和监控化工过程中液体的高度或液位的仪器。

根据不同的原理和应用场景，化工液位计可以分为多种类型。

本文将介绍几种常见的化工液位计。

1.浮子液位计浮子液位计是一种基于浮力原理的液位测量仪器。

它由浮子、导纳管、指示器等组成。

当液体位于容器中时，浮子会随着液位的变化而上下浮动。

浮子上的磁性材料会通过导纳管传递给指示器，从而显示液位的高度。

浮子液位计适用于中小型容器，可以测量不同种类的液体，如腐蚀性液体、高温液体等。

2.压力式液位计压力式液位计是利用液体的压力来测量液位高度的仪器。

它分为闭式和开式两种类型。

闭式压力式液位计通过测量容器底部的静压力来确定液位高度。

开式压力式液位计则通过测量容器顶部和底部的压力差来确定液位高度。

压力式液位计可以应用于高温、高压和腐蚀性液体的测量，具有较高的测量精度和稳定性。

3.雷达液位计雷达液位计是利用微波信号测量液位高度的仪器。

它通过发射微波信号并接收反射信号来确定液位高度。

雷达液位计适用于各种液体，如液体、固体和粉体等。

它具有非接触式测量、高精度、抗干扰能力强等优点，可以应用于各种化工过程的液位监控。

4.超声波液位计超声波液位计是利用超声波的传播速度来测量液位高度的仪器。

它通过发射超声波信号并接收反射信号来计算液位高度。

超声波液位计适用于各种液体，如腐蚀性液体、高温液体等。

它具有非接触式测量、测量范围广、可靠性高等优点，广泛应用于化工、石油、制药等领域。

5.电容式液位计电容式液位计是利用电容变化来测量液位高度的仪器。

它由测量电极和参考电极组成，通过测量两者之间的电容变化来确定液位高度。

电容式液位计适用于各种液体，具有测量范围广、适应性强等优点。

它可以应用于化工、食品、制药等行业的液位监测。

以上是几种常见的化工液位计的介绍。

不同类型的液位计适用于不同的场景和要求，选择合适的液位计可以保证化工过程的安全和稳定运行。

在选择和使用液位计时，需要根据具体的工艺条件和要求进行综合考虑，确保测量结果的准确性和可靠性。

常见得液位计及优缺点陕西声科电子科技有限公司编辑整理目录1、磁翻板液位计2、玻璃板液位计3、玻璃管液位计4、浮筒液位(界面)计5、大浮球液位变送器6、差压液位计7、静压液位计8、脉冲雷达液位计9、导波雷达液位计10、磁致伸缩液位计11、射频导纳电容液位计12、超声波液位计(顶装)13、伺服液位计14、Ý射线液位计15、激光液位计16、重锤液位计1、磁翻板液位计(磁浮子液位计)工作原理:浮力原理与磁性耦合作用研制而成应用范围:高温磁翻板液位计适合在高温高压得液体里面进行测量得,液位介质最高温度可达450度。

被广泛应用到石油化工、食品、环保冶金等行业中。

由于介质完全密封在液位计中,所以对于易燃、易爆、有毒、腐蚀得液体非常适用。

使用限制:测量介质无杂质或者很少得杂质;不粘稠,不结晶。

精度等级:精度在±5、0mm－±10mm之间。

市场价格:1500左右优点:1、测量通道就是段光滑直管,不会阻塞,适用于测量含固体颗粒得液固二相液体,如纸浆、泥浆、污水等;2、不产生流量检测所造成得压力损失,节能效果好;3、所测得体积流量实际不不受液体密度、粘度、温度、压力与电导率变化得明显影响;4、流量范围大、口径范围宽;能够快速、直观地读数;价格较低;可实现远传与调节;体积较小,容易实现远传与调节;适用于具有腐蚀性与高压介质。

缺点:精度较低,测量精度一般在±5、0mm－±10mm之间;安装复杂;有一定量程限制;不能测量气体、蒸汽与含有较大气泡得液体;不能用于较高温度;大量磁翻板液体计运输不方便,且安装体积较大。

2、玻璃板液位计工作原理:连通器原理,液位计两头接待测容器液面上下,保持压力一致,液位计里得液面高度就近似容器内液面高度。

应用范围:它主要用于直接显示各种罐、塔、槽、箱等容器内介质液位得高度。

使用限制:容器中得介质必须就是与钢、钢纸及石墨压环不起腐蚀作用得。

精度等级:±1cm市场价格:<1000优点:读数清晰、直观、可靠;结构简单、维修方便;经久耐用缺点:1、厘米显示,精度差2、对介质有要求,不能测量与钢、钢纸及石墨材质不起腐蚀作用得介质3、大量程运输不方便,常温常压下汽化得介质测量误差大或无法测量3、玻璃管液位计工作原理:玻璃管液位计就是利用连通器原理测量容器内得液位。

储罐液位计种类储罐液位计是一种用于测量储罐内液体高度的仪器，广泛应用于石油、化工、食品、制药等行业。

根据工作原理和结构特点，储罐液位计可以分为以下几种类型：1. 浮球式液位计浮球式液位计是一种常见的储罐液位计，其工作原理是通过浮球在液体中的浮力来测量液位。

浮球式液位计主要由浮球、杠杆、连杆、指示器等部分组成。

当液位上升时，浮球受到的浮力增大，通过杠杆和连杆的作用，使指示器上的指针移动，从而显示出液位的高度。

浮球式液位计的优点是结构简单、安装方便、价格低廉，适用于各种类型的储罐。

但是，由于浮球式液位计受到液体波动的影响较大，因此其测量精度相对较低。

2. 磁翻板式液位计磁翻板式液位计是一种利用磁性原理测量液位的仪器。

其工作原理是：在储罐的底部和顶部分别安装一个磁翻板，底部磁翻板的磁场与顶部磁翻板的磁场方向相反。

当液位上升时，液体将顶部磁翻板翻转，使其磁场方向与底部磁翻板的磁场方向相同，此时通过磁力作用，使两个磁翻板紧密吸附在一起，从而显示出液位的高度。

磁翻板式液位计的优点是测量精度高、抗干扰能力强、维护简单。

但是，由于其结构较为复杂，安装和维护成本相对较高。

3. 超声波式液位计超声波式液位计是一种利用超声波在液体中传播的原理来测量液位的仪器。

其工作原理是：在储罐的底部安装一个超声波发射器，顶部安装一个超声波接收器。

当液位上升时，超声波在液体中传播的时间会发生变化，通过计算超声波的传播时间，可以计算出液位的高度。

超声波式液位计的优点是测量精度高、不受液体性质和温度的影响、维护简单。

但是，由于其工作原理较为复杂，价格相对较高。

4. 导波雷达式液位计导波雷达式液位计是一种利用微波在液体中传播的原理来测量液位的仪器。

其工作原理是：在储罐的顶部安装一个微波发射器，底部安装一个微波接收器。

当液位上升时，微波在液体中传播的时间会发生变化，通过计算微波的传播时间，可以计算出液位的高度。

导波雷达式液位计的优点是测量精度高、不受液体性质和温度的影响、维护简单。

三种常用液位计优缺点分析液位计常见问题解决方法常规液位计中，差压式液位变送器、雷达液位计、磁致伸缩液位计、浮筒液位计等应用较为广泛，但它们因受自身测量原理影响，都存着确定的不足。

对几种液位计优缺点进行分析如下。

1、差压式液位变送器双法兰（或单法兰）差压式变送器是利用罐内液位更改时，液位产生的静压也随之变化的原理工作的。

优点：稳定性好，性价比高，不受罐内件影响。

缺点：需接触介质，受密度影响大，在毛细管过长时存在滞后。

2、雷达液位计雷达液位计分非接触式雷达和导波雷达两种，原理是液位计向液面发射超高频电磁脉冲（导波雷达沿钢缆、探棒），然后测量发射波和回波的时差，从而计算出液面高度。

导波雷达优点：不受温度、蒸汽、粉尘、泡沫等的影响。

缺点：以接触介质，对介电常数有要求，钢缆、探棒易挂料，钢缆可能脱落。

非接触式雷达优点：不接触介质。

缺点：对介电常数有要求，不适合汽化、带泡沫介质，对安装位置、法兰高度有限制。

3、磁致伸缩和浮筒液位计磁致伸缩液位计原理是利用发送器发送低电流脉冲信号，沿磁致伸缩线向下传输，产生环形磁场，当磁场碰到浮球时，和浮球内磁场产生扭应力脉冲，被接收器接收，依据脉冲发出到接收的时间差，计算出液位高度。

浮筒液位计是基于浮力原理，扭力管受到浮筒所产生的扭力矩时转过一个角度，变送器把这个角度转换成4～20mA信号，与被测量的液位成正比。

优点：精度高，可用于短间距。

缺点：接触介质，不适合黏稠介质，浮球易卡死，不能用于小密度，维护和修理费用高。

有关玻璃管液位计的技术参数介绍玻璃管液位计紧要适用于直接指示各种罐、塔、槽、箱等容器内介质液位的高度。

仪表结构简单，使用便利。

仪表上下阀门内装有安全钢珠，当玻璃因意外损坏时，钢珠在容器内压力的作用下自动密封，防止容器内液体外溢。

玻璃管液位计的主技术参数：测量范围：300～5000mm工作压力：—0.1MPa～1.6MPa工作温度：—20～180℃蒸汽夹套压力：1.0MPa蒸汽夹套接头：G1/2M外螺纹显示范围：法兰中心跟距L—2000mm过程连接：HG20592～20635—97 DN20～DN50接液材质：碳钢，不锈钢高碉硅玻璃管石英玻璃管钢珠自动封闭压力：≥0.2MPa排污阀：球阀，针形阀注：其它法兰标准（如GB、JB/T、HGJ、ANSI、DIN等）请用户在订货时注明。

电厂常见液位计介绍一、电接点水位计1、普通型电接点水位计是利用锅炉水和蒸汽的导电率差异的特性进行液位测量的。

由于液位的变化，部分电极浸于水中，部分置于蒸汽中，在水中的电极对筒体阻抗小，而在蒸汽中的电极对筒体的阻抗大，利用这一特性，就可将非电量的水位转化为电量，送入只能二次仪表，从而实现水位显示、报警输出等功能。

2、自补偿型通常电接点水位计在使用时，由于做了保温，习惯上认为电接点水位计筒体内的水样是接近汽包的，但是随着这些年发电机组越做越大，汽包内压力、温度越来越高，加上保温达不到预期效果，电接点水位计筒体内的水温就与汽包内的水温产生了差距。

又由于习惯上电接点水位计是不做水位补偿的，这样相比之下，电接点水位计与就地水位计所显示的水位就会有差异，电接点水位计所显示的水位往往会偏低，而且越是大机组，偏差越大。

针对上述现象，自补偿型水位计突破了以往的结构形式，增加了伴热和冷凝装置。

伴热装置的汽源来自汽侧取样管，汽源进入加热管，通过加热管对筒内的水样进行加热，以提高水样的温度。

而冷凝装置所收集的冷凝水由冷凝管输至筒体内不通高度的水样中，这样筒体中就不断涌现出温度为饱和温度的纯净水，迫使筒体内下不温度稍低、水质相对稍差的水样流出筒体，经过水侧取样管流回汽包。

此过程实现了水质的自优化，可使水位计免冲洗，不仅提高了电极的使用寿命，同时也提高了筒体内水样的平均温度，从而增强了汽包内水样与测量筒内水样的一致性。

这两种结构的采用，使得水位计内的水位无论是在冷态还是热态都能够保持与汽包内的水位基本相同，使电极如同直接安装在汽包上，测量真是准确、动态响应快、附加误差小、电极寿命长，因此本水位计还可以全工况核对差压水位计，锅炉启动时即可投入水位保护。

3、结构：电接点液位计包括—测量筒、电极、电极连接电缆、二次仪表等几部分组成。

3.1、二次仪表二次仪表显示为双色光柱形式，以区分水与汽，其中液相部分为绿色，汽相部分为绿色，汽相部分为红色，同事具备数码显示功能，直观显示水位。

各种液位计的原理及特点液位计是用来测量液体高度或液位的仪器，常用于工业生产过程中的液位监测。

液位计的原理和特点各有不同，下面将分别介绍几种常见的液位计的原理及特点。

1.浮子液位计浮子液位计是一种基于浮力原理的液位计。

它包括一个浮子和一个通过绳子或杆连接的指示器。

液位升高时，浮子会随着液位的升高而上浮，杆或绳也相应地向上移动，指示器会显示液位的高度。

浮子液位计能够适用于各种液体，具有结构简单、使用方便等特点。

2.雷达液位计雷达液位计是利用雷达技术测量液位高度的液位计。

它通过发射雷达波并接收反射回来的波来测量液位的高度。

雷达波在不同介质中的传播速度不同，通过测量波从发射到接收的时间，可以确定液位的高度。

雷达液位计可以适用于各种介质，具有非接触式测量、高精度、稳定性好等特点。

3.压力液位计压力液位计是利用水柱压力原理测量液位高度的液位计。

它通过在液位的上下方安装压力传感器，测量液体受压力的差异来确定液位的高度。

压力液位计适用于非腐蚀性的液体，具有测量范围宽、精度高等特点。

4.电容液位计电容液位计是利用电容原理测量液位高度的液位计。

它通过在液位上下方安装两个电极，当液位升高时，两个电极之间的电容值会发生变化。

通过测量电容值的变化来确定液位的高度。

电容液位计适用于各种介质，具有精度高、可靠性好等特点。

除了上述几种常见的液位计外，还有一些其他的液位计，如超声波液位计、浮磁液位计等。

这些液位计的原理和特点各不相同，但都能够准确测量液位的高度。

在选择液位计时，需要根据实际应用情况和要求来确定最适合的液位计类型。
