电能表与电流互感器的合理选用-p

电表与互感器的选择与型号一、电能表的定义电度表是用来自动记录用户电量的仪表，用以计算电费。

所谓一度电（即），表示功率为1000W的用电器用电1小时所耗用的电能。

电度表有单相、三相之分。

三相三线制用于动力，三相四线制用于照明或含三相用电设备的动力线路的计费。

选用时应根据电源及负荷情况选择。

?1、单相直接接入电度表额定电流:(6)A 1（2）A 2（4）A （5）A (10)A 5（10）A 5(20)A 5(30)A 10(40)A 10(60)A 15(60)A 20(80)A 极限 20(100)A(极少用到)等，最大可达100A，括号前的为基本电流值，也称叫标定电流，是作为计算负载基数电流值的，括号内的电流叫额定最大电流，是能使电能表长期正常工作，而误差与温升完全满足规定要求的最大电流值。

通过电能表的电流可高达基本电流的2～8倍，达不到2倍表上只标基本电流值。

也就是说，如果某用户所装电能表只标有一个电流值，如5A，这只是基本电流值，并非允许通过的最大电流。

对于这种电能表一般可以超载到120%也不会发生问题，而且能满足电能表的准确测量。

另一方面，感应系电能表由于其转动机构阻力较大，按标准规定起动电流不能低于基本电流的0．5%（准确度为级的电能表），可见电能表轻载到基本电流的0．5%以下时可能无法起动。

如果负载经常在100A左右的话建议选装三相四线电能表相对安全. 20(100)A的电能表在单相电能表电流规格中已属极限. 如果最大负载电流超过80A 可以适当选择此规格。

一般单项电度表允许短时间通过的最大额定电流为额定电流的2倍，少数厂家的电度表为额定电流的3倍和4倍。

?2、三相四线电度表额定电流：5(30)A 10(60)A 20(80)A 30(100)A等。

长时间允许通过的最大额定电流一般可为额定电流的倍，常用有(6)A 此规格均使用互感器接入。

常用表法如下：电压标法: 3X220/380 三相四线标法3X380 三相三线标法规程规定“经电流互感器接入的电能表,其标定电流宜不超过电流互感器额定二次电流的30%,其额定最大电流应为电流互感器额定二次电流的120%左右”电流互感器二次电流已标准化为5A,那么它的30%就是 A,其额定最大电流值就是6A。

高压用电则还应选用电压互感器。

应根据计算负荷选配互感器，比如100千瓦，计算电流为100/0.38/1.732=152A，则可选择200/5的电流互感器，计算电流应在选用的额定电流的三分之二左右较好。

低压电流互感器的变比一般有：20、30、40、50、75、100、150、200、250、300、400、500、600、750、1000、1250/5A,这只是大致的，具体情况具体分析。

根据你当前回路的电流选互感器，电度表接互感器，1.计算回路的额定电流2.额定电流乘4/3，得互感器一次电流的最小值。

3.按产品目录，选取比步骤2略大的一次电流值的互感器即可计量用互感器最好将满量程测量在三分之二处即可１.电流互感器（TA）的合理选用１．１本地区用电户多属第Ⅳ类、第Ⅴ类电能表计量装置，老规程要求ＴＡ准确级次为０．５级就可以，而新的ＤＬ／Ｔ４４８—２０００《电能计量装置技术管理规程》要求，应配置准确级次为０．５Ｓ级的ＴＡ。

１．２现在安装的低压电流互感器多采用穿心式，灵活性大，可根据实际负荷电流大小选择变比，但确定穿绕匝数要注意铭牌标注方法，否则容易出错。

通常穿绕匝数是以穿绕入互感器中心的匝数为准，而不是以绕在外围的匝数为准，当误为外围匝数时，计算计量电能将会出现很大差错。

１．３ＴＡ如何选择，简单说来就是怎样确定额定一次电流的问题。

它应“保证其在正常运行中的实际负荷电流达到额定值的６０％左右，至少应不小于３０％”。

如有一台１００ｋＶ•Ａ配变供制砖机生产用电，负荷率为７０％左右，那么在正常生产时的实际负荷电流约１００Ａ，按上面所述标准选择，就应该配置１５０／５Ａ规格的ＴＡ，这样就保证了轻负荷时工作电流不低于３０％额定值，同时也满足了对ＴＡ的二次侧实际负荷的要求。

１．４ＴＡ变比选大，在实际工作中常发生。

当用电处在轻负荷时，实际负荷电流将低于ＴＡ的一次额定电流的３０％，特别当负载电流低到标定电流值的１０％及以下时，比差增加，并且是负误差。

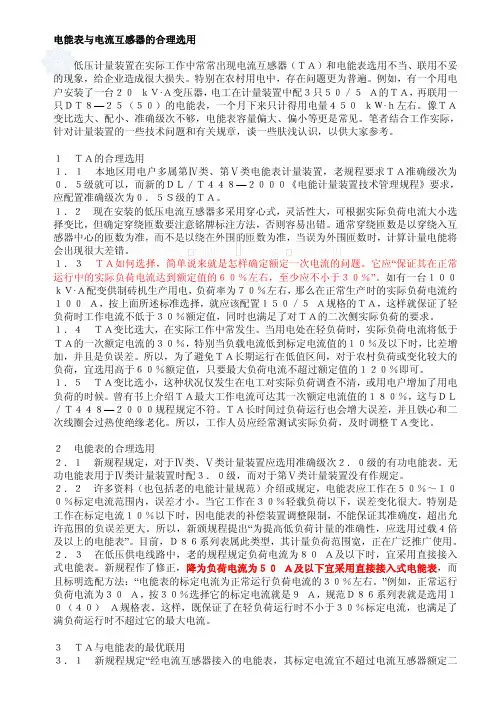

电能表与电流互感器的合理选用低压计量装置在实际工作中常常出现电流互感器（ＴＡ）和电能表选用不当、联用不妥的现象，给企业造成很大损失。

特别在农村用电中，存在问题更为普遍。

例如，有一个用电户安装了一台２０ｋＶ·Ａ变压器，电工在计量装置中配３只５０／５Ａ的ＴＡ，再联用一只ＤＴ８—２５（５０）的电能表，一个月下来只计得用电量４５０ｋＷ·ｈ左右。

像ＴＡ变比选大、配小、准确级次不够，电能表容量偏大、偏小等更是常见。

笔者结合工作实际，针对计量装置的一些技术问题和有关规章，谈一些肤浅认识，以供大家参考。

１ ＴＡ的合理选用１．１ 本地区用电户多属第Ⅳ类、第Ⅴ类电能表计量装置，老规程要求ＴＡ准确级次为０．５级就可以，而新的ＤＬ／Ｔ４４８—２０００《电能计量装置技术管理规程》要求，应配置准确级次为０．５Ｓ级的ＴＡ。

１．２ 现在安装的低压电流互感器多采用穿心式，灵活性大，可根据实际负荷电流大小选择变比，但确定穿绕匝数要注意铭牌标注方法，否则容易出错。

通常穿绕匝数是以穿绕入互感器中心的匝数为准，而不是以绕在外围的匝数为准，当误为外围匝数时，计算计量电能将会出现很大差错。

１．３ ＴＡ如何选择，简单说来就是怎样确定额定一次电流的问题。

它应“保证其在正常运行中的实际负荷电流达到额定值的６０％左右，至少应不小于３０％”。

如有一台１００ｋＶ·Ａ配变供制砖机生产用电，负荷率为７０％左右，那么在正常生产时的实际负荷电流约１００Ａ，按上面所述标准选择，就应该配置１５０／５Ａ规格的ＴＡ，这样就保证了轻负荷时工作电流不低于３０％额定值，同时也满足了对ＴＡ的二次侧实际负荷的要求。

１．４ ＴＡ变比选大，在实际工作中常发生。

当用电处在轻负荷时，实际负荷电流将低于ＴＡ的一次额定电流的３０％，特别当负载电流低到标定电流值的１０％及以下时，比差增加，并且是负误差。

所以，为了避免ＴＡ长期运行在低值区间，对于农村负荷或变化较大的负荷，宜选用高于６０％额定值，只要最大负荷电流不超过额定值的１２０％即可。

电表与互感器的选择与型号4、型号及其含义。

?电度表型号是用字母和数字的排列来表示的，内容如下：类别代号+组别代号+设计序号+派生号?。

?如我们常用的家用单相电度表：DD862-4型、DDS97l型、DDSY97l型等。

??①、类别代号:?D--电度表??②、组别代号?表示相线：D--单相；S--三相三线；T--三相四线。

?表示用途的分类：D--多功能；S--电子式；X--无功；Y--预付费；F--复费率。

?③、设计序号用阿拉伯数字表示，每个制造厂的设计序号不同，如长纱希麦特电子科技发展有限公司设计生产的电度表产品备案的序列号为971，正泰公司的为666等。

?综合上面几点：?DD--表示单相电度表：如DD971型?DD862型??DS--表示三相三线有功电度表：如DS862，DS97l型??DT--表示三相四线有功电度表：如DT862、DT971型??DX--表示无功电度表：如DX97l、DX864型??DDS--表示单相电子式电度表：如DDS97l型??D丅S--表示三相四线电子式有功电度表：如DTS97l型??DDSY--表示单相电子式预付费电度表：如DDSY97l型??DTSF--表示三相四线电子式复费率有功电度表：如DTSF97l型??DSSD--表示三相三线多功能电度表：如DSSD97l型??④、基本电流和额定最大电流?基本电流是确定电度表有关特性的电流值，额定最大电流是仪表能满足其制造标准规定的准确度的最大电流值。

?如?5(20)A?即表示电度表的基本电流为5A，额定最大电流为20A，对于三相电度表还应在前面乘以相数，如?3x5(20)A。

??⑤、参比电压?指的是确定电度表有关特性的电压值?a)的"b200/5 c1度电。

如果1明书上标1、0.1、1级或3级。

1/30的流只有5A的2等。

字母符号含义如下：第一位字母：L——电流互感器。

第二位字母：M——母线式(穿心式)；Q——线圈式；Y——低压式；D——单匝式；F——多匝式；A——穿墙式；R——装入式；C——瓷箱式。

一文看懂电流互感器选型原则和方法及使用方法电流互感器的选用原则及方法1、额定电压电流互感器额定电压应大于装设点线路额定电压。

2、变比应根据一次负荷计算电流IC选择电流互感器变比。

电流互感器一次侧额定电流标准比（如20、30、40、50、75、100、150、2×a/C）等多种规格，二次侧额定电流通常为1A或5A。

其中2×a/C表示同一台产品有两种电流比，通过改变产品的连接片接线方式实现，当串联时，电流比为a/c，并联时电流比为2×a/C。

一般情况下，计量用电流互感器变流比的选择应使其一次额定电流I1n不小于线路中的负荷电流（即计算IC）。

如线路中负荷计算电流为350A，则电流互感器的变流比应选择400/5。

保护用的电流互感器为保证其准确度要求，可以将变比选得大一些。

3、准确级应根据测量准确度要求选择电流互感器的准确级并进行校验。

下表为不同准确级电流互感器的误差限值：准确级选择的原则：计费计量用的电流互感器其准确级不低于0．5级；用于监视各进出线回路中负荷电流大小的电流表应选用1．0—3．0级电流互感器。

为了保证准确度误差不超过规定值，一般还校验电流互感器二次负荷（伏安），互感器二次负荷S2不大于额定负荷S2n，所选准确度才能得到保证。

准确度校验公式：S2≤S2n。

二次回路的负荷l：取决于二次回路的阻抗Z2的值，则：S2=I2n2︱Z2︱≈I2n2（∑︱Zi︱+RWl+RXC）或S2V1≈∑Si+I2n2（RWl+RXC）式中，Si、Zi为二次回路中的仪表、继电器线圈的额定负荷和阻抗，RXC为二次回路中所有接头、触点的接触电阻，一般取0．1Ω，RWL为二次回路导线电阻，计算公式化为：RWL=LC/（r×S）。

式中，r为导线的导电率，铜线r=53m/（Ωmm2），铝线r=32m（Ωmm2），S为导线截面积（mm2），LC为导线的计算长度（m）。

设互感器到仪表单向长度为L1，。

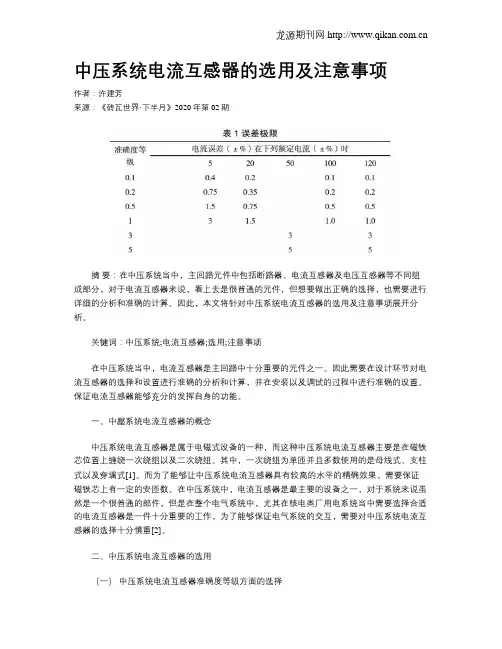

中压系统电流互感器的选用及注意事项作者：许建芳来源：《砖瓦世界·下半月》2020年第02期摘要：在中压系统当中，主回路元件中包括断路器、电流互感器及电压互感器等不同组成部分，对于电流互感器来说，看上去是很普通的元件，但想要做出正确的选择，也需要进行详细的分析和准确的计算。

因此，本文将针对中压系统电流互感器的选用及注意事项展开分析。

关键词：中压系统;电流互感器;选用;注意事项在中压系统当中，电流互感器是主回路中十分重要的元件之一。

因此需要在设计环节对电流互感器的选择和设置进行准确的分析和计算，并在安装以及调试的过程中进行准确的设置。

保证电流互感器能够充分的发挥自身的功能。

一、中壓系统电流互感器的概念中压系统电流互感器是属于电磁式设备的一种，而这种中压系统电流互感器主要是在磁铁芯位置上缠绕一次绕组以及二次绕组。

其中，一次绕组为单匝并且多数使用的是母线式、支柱式以及穿墙式[1]。

而为了能够让中压系统电流互感器具有较高的水平的精确效果，需要保证磁铁芯上有一定的安匝数。

在中压系统中，电流互感器是最主要的设备之一，对于系统来说虽然是一个很普通的部件，但是在整个电气系统中，尤其在核电类厂用电系统当中需要选择合适的电流互感器是一件十分重要的工作，为了能够保证电气系统的交互，需要对中压系统电流互感器的选择十分慎重[2]。

二、中压系统电流互感器的选用（一）中压系统电流互感器准确度等级方面的选择1 、精度等级的选择在中压系统电流互感器当中，准确度主要分为0.1级、0.2级、0.5级、1级、3级、5级等几个等级，这就需要根据实际的需求选择合适的中压系统电流互感器准确度等级。

其误差极限如表1所示。

此外，在电流互感器的选择中，准确级分为5P和10P，而更高的等级只适用于高压系统当中。

从表1中可以看出，在二次负荷处于规定范围内时，电流误差不高于表中所列之值，而在3级和5级时，电流互感器的负荷在规定载荷的50%到100%当中，可见电流互感器的负荷程度过小，也无法保证有效的精度。

一文看懂电流互感器选型原则和方法及使用方法电流互感器的选用原则及方法1、额定电压电流互感器额定电压应大于装设点线路额定电压。

2、变比应根据一次负荷计算电流IC选择电流互感器变比。

电流互感器一次侧额定电流标准比（如20、30、40、50、75、100、150、2×a/C）等多种规格，二次侧额定电流通常为1A或5A。

其中2×a/C表示同一台产品有两种电流比，通过改变产品的连接片接线方式实现，当串联时，电流比为a/c，并联时电流比为2×a/C。

一般情况下，计量用电流互感器变流比的选择应使其一次额定电流I1n不小于线路中的负荷电流（即计算IC）。

如线路中负荷计算电流为350A，则电流互感器的变流比应选择400/5。

保护用的电流互感器为保证其准确度要求，可以将变比选得大一些。

3、准确级应根据测量准确度要求选择电流互感器的准确级并进行校验。

下表为不同准确级电流互感器的误差限值：准确级选择的原则：计费计量用的电流互感器其准确级不低于0．5级；用于监视各进出线回路中负荷电流大小的电流表应选用1．0—3．0级电流互感器。

为了保证准确度误差不超过规定值，一般还校验电流互感器二次负荷（伏安），互感器二次负荷S2不大于额定负荷S2n，所选准确度才能得到保证。

准确度校验公式：S2≤S2n。

二次回路的负荷l：取决于二次回路的阻抗Z2的值，则：S2=I2n2︱Z2︱≈I2n2（∑︱Zi︱+RWl+RXC）或S2V1≈∑Si+I2n2（RWl+RXC）式中，Si、Zi为二次回路中的仪表、继电器线圈的额定负荷和阻抗，RXC为二次回路中所有接头、触点的接触电阻，一般取0．1Ω，RWL为二次回路导线电阻，计算公式化为：RWL=LC/（r×S）。

式中，r为导线的导电率，铜线r=53m/（Ωmm2），铝线r=32m（Ωmm2），S为导线截面积（mm2），LC为导线的计算长度（m）。

设互感器到仪表单向长度为L1，则：L1互感器为星形接LC=L1两相V形接线2L1一相式接线继电保护用的电流互感器的准确度常用的有5P和l0P。

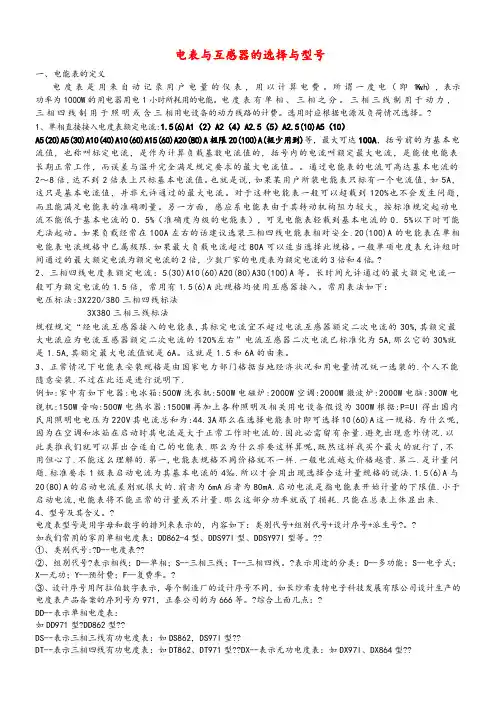

电表与互感器的选择与型号一、电能表的定义电度表是用来自动记录用户电量的仪表，用以计算电费。

所谓一度电（即1K w.h），表示功率为1000W的用电器用电1小时所耗用的电能。

电度表有单相、三相之分。

三相三线制用于动力，三相四线制用于照明或含三相用电设备的动力线路的计费。

选用时应根据电源及负荷情况选择。

1、单相直接接入电度表额定电流:1.5(6)A 1（2）A 2（4）A 2.5（5）A 2.5(10)A 5（10）A 5(20)A 5(30)A 10(40)A 10(60)A 15(60)A 20(80)A 极限 20(100)A(极少用到)等，最大可达100A，括号前的为基本电流值，也称叫标定电流，是作为计算负载基数电流值的，括号内的电流叫额定最大电流，是能使电能表长期正常工作，而误差与温升完全满足规定要求的最大电流值。

通过电能表的电流可高达基本电流的2～8倍，达不到2倍表上只标基本电流值。

也就是说，如果某用户所装电能表只标有一个电流值，如5A，这只是基本电流值，并非允许通过的最大电流。

对于这种电能表一般可以超载到120%也不会发生问题，而且能满足电能表的准确测量。

另一方面，感应系电能表由于其转动机构阻力较大，按标准规定起动电流不能低于基本电流的0．5%（准确度为级的电能表），可见电能表轻载到基本电流的0．5%以下时可能无法起动。

如果负载经常在100A左右的话建议选装三相四线电能表相对安全. 20(100)A的电能表在单相电能表电流规格中已属极限. 如果最大负载电流超过80A 可以适当选择此规格。

一般单项电度表允许短时间通过的最大额定电流为额定电流的2倍，少数厂家的电度表为额定电流的3倍和4倍。

2、三相四线电度表额定电流：5(30)A 10(60)A 20(80)A 30(100)A等。

长时间允许通过的最大额定电流一般可为额定电流的1.5倍，常用有1.5(6)A 此规格均使用互感器接入。

常用表法如下：电压标法: 3X220/380 三相四线标法3X380 三相三线标法规程规定“经电流互感器接入的电能表,其标定电流宜不超过电流互感器额定二次电流的30%,其额定最大电流应为电流互感器额定二次电流的120%左右”电流互感器二次电流已标准化为5A,那么它的30%就是1.5 A,其额定最大电流值就是6A。

电流互感器5P25/5P25/5P25/0.5/0.2S该互感器有三个保护用绕组5P25，绕组精度5%，精度保证范围，允许电流到额定值的25倍；一个测试绕组0.5，测试精度0.5%；还有一个特殊用途的测量绕组0.2S，测量精度平均0.2%。

5P30 ：5P表示是保护用互感器，准确级次为5P级，就是当电流在额定准确限值一次电流下综合误差值为5%。

30表示准确限值倍数为30倍，0.5为测量用电流互感器准确级次；0.2S 为特殊用途互感器的准确级次。

测量用电流互感器二次负荷这里没有标出，一般选用15伏安或1伏安。

测量用电流互感器的误差是在负荷变动下电流误差略有变化，变化范围当负荷在5-120%变动时，误差变动范围为0.75-0.2%一．按一次侧计算电流占电流互感器一次侧额定电流的比例根据<<电气装置的电测量仪表装置设计规范>>(GBJ63-90)的规定，在额定值的运行条件下，仪表的指示在量程的70%~100%处,此时电流互感器最大变比应为: N=I1RT /(0.7*5);I1RT ----变压器一次侧额定电流, A； N----电流互感器的变比；显然按此原则选择电流互感器变比时，变比将很小,下面列出400~1600kVA变压器按此原则选择时,电流互感器的最大变比：向左转|向右转从上表可以看出, 对于630kVA变压器,电流互感器的最大变比为15，当取50/5=10时,额定电流仅占电流量程3.64/5=72.8%。

这可能是一些设计人员把630kVA变压器的供电出线断路器处电流互感器变比取50/5的一个原因,另外在许多时候，设计时供电部门往往不能提供引至用户处的电源短路容量或系统阻抗，从而使其他几个条件的校验较难进行,这可能是变比选择不当得另一个原因。

从下面的分析中，我们将发现按此原则选择时，变比明显偏小,不能采用。

二．按继电保护的要求为简化计算及方便讨论，假设：（1）断路器出线处的短路容量，在最大及最小运行方式下保持不变；（2）电流互感器为两相不完全星型接线；（3）过负荷及速断保护采用GL-11型过电流继电器；（4）操作电源为直流220V，断路器分闸形式为分励脱扣。

电流互感器选择和应用原则1、额定一次电压和电流电流互感器的额定一次电压应等于或大于回路的额定一次电压，绝缘水平应满足有关标准。

电流互感器的额定一次电流（I pn ）应根据其所属一次设备的额定电流或最大工作电流选择，并应能承受该回路的额定连续热电流（I cth ）、额定短时热电流（I th ）及动稳定电流（I dyn ）。

同时，额定一次电流的选择，应使得在额定变流比条件下的二次电流在正常运行和短路情况下，满足该回路保护装置的整定值选择性和准确性要求或满足计量及测量准确性要求。

额定一次电流（I pn ）的标准值为：10、12.5、15、20、25、30、40、50、60、75以及它们的十进位倍数或小数。

2、额定二次电流及负荷 2.1 额定二次电流电流互感器额定二次电流（I sn ）有1A 和5A 两类。

对于新建发电厂和变电所，各级电压的电流互感器额定二次电流宜统一选用1A ，以减轻电流互感器二次负荷，二次电缆截面可减小，节约投资。

如扩建工程原有电流互感器采用5A 时，额定二次电流可选用5A 。

一个厂站内的电流互感器额定二次电流允许同时采用1A 和5A 。

但同一电压等级的电流互感器的额定二次电流一般采用相同电流值。

2.2 二次负荷电流互感器的二次负荷可用阻抗Z b (Ω)或容量S b (VA)表示。

二者之间的关系为：当电流互感器额定二次电流I sn 为5A 时，数值S b ＝25Z b ，当电流互感器额定二次电流I sn 为1A 时， S b ＝Z b 。

保护用电流互感器的准确级和允许极限电流，都与二次负荷有关，需要合理选择二次负荷额定值并进行相应的验算。

由于电子式仪表和微机继电保护的普遍应用，互感器额定二次电流广泛采用1A ，以及保护和控制下放就地等因素，二次回路负荷大大降低，相应的电流互感器二次负荷也宜选用较低的额定值，以便降低造价和改善其结构及性能（如采用倒立式结构）。

电流互感器的二次负荷额定值（S bn ，以VA 表示）可根据需要选用2.5、5、7.5、10、15、20、30、40VA 。

怎么合理选择电流互感器的变比
电流互感器的作用就是把大电流转换为小电流方便测量或用于电度计量。

变比对于一个互感器来说是一个固定值比如200/5的互感器就是当一次流过200安培的电流时在其2次侧会感应出5安培电流。

当当一次流过100安培的电流时在其2次侧会感应出2.5安电流。

电流互感器变比选大、配小、准确级次不够，电能表容量偏大、偏小等更是常见。

电流互感器一次侧电流选择：TA如何选择，简单说来就是怎样确定额定一次电流的问题。

它应“保证其在正常运行中的实际负荷电流达到额定值的60％左右，至少应不小于30％”。

如有一台100kV？A配变供制砖机生产用电，负荷率为70％左右，那么在正常生产时的实际负荷电流约100A，按上面所述标准选择，就应该配置150／5A规格的TA.
电流互感器变比选小的危害：这种状况仅发生在电工对实际负荷调查不清，或用电户增加了用电负荷的时候。

曾有书上介绍TA最大工作电流可达其一次额定电流值的180％，这与DL／T448―2000规程规定不符。

TA长时间过负荷运行也会增大误差，并且铁心和二次线圈会过热使绝缘老化。

所以，工作人员应经常测试实际负荷，及时调整TA变比。

电流互感器变比选大的危害：在实际工作中常发生。

当用电处在轻负荷时，实际负荷电流将低于TA的一次额定电流的30％，特别当负载电流低到标定电流值的10％及以下时，比差增加，并且是负误差。

所以，为了避免TA长期运行在低值区间，对于农村负荷或变化较大的负荷，宜选用高于60％额定值，只要最大负荷电流不超过额定值的120％即可。

总而言之，就是合适的就是最好的，选大了，选小了都不合适。

电流互感器选用参考1 10kV变压器高压端计量用电流互感器选用参考（一次电流计算：I=S/10/1.732）：变压器容量kV A：100 160 200 250 315 400 500 互感器变比：10/5 10/5 15/5 20/5 20/5 25/5 30/5 变压器容量kV A：630 800 1000 1250 1600 2000互感器变比40/5 50/5 60/5 75/5 100/5 120/52 10kV变压器低压端计量用电流互感器选用参考（一次电流计算：I=S/0.4/1.732）：变压器容量kV A：80 100 160 200 250 315 400互感器变比：150/5 150/5 250/5 300/5 400/5 500/5 600/5变压器容量kV A：500 630 800 1000 1250 1600 2000互感器变比：800/5 1000/5 1200/5 1500/5 2000/5 2500/5 3000/53电流互感器用于测量时，其一次侧额定电流应尽量选择比实际正常工作电流大1/3 左右。

标准值为：5、10、15、20、30、40、50、60、75、100、150、200、250、300、400、500、600、800、1000、1200、1250、1500、2000、2500、3000、3150、以下为母线式4000、50004高压电流互感器变比计算,如果是用于计量,就按S=√3UIcos∮来计算电流I,然后按标准值为：5、10、15、20、30、40、50、60、75、100、150、200、250、300、400、500、600、800、1000、1200、1250、1500、2000、2500、3000、3150 靠大的值选一次电流,一般情况选比5的,如10/5A;如果是电子计量,可选10/1A.如果是用于测量和保护,就按S=√3UIcos∮来计算电流I 后再乘1.33,然后按标准值为：5、10、15、20、30、40、50、60、75、100、150、200、250、300、400、500、600、800、1000、1200、1250、1500、2000、2500、3000、3150 靠大的值选一次电流,一般情况选比5的,如10/5A;如果是电子计量,可选10/1A.乘1.33倍主要是保证测量仪表和保护装置的最佳工作状态,并考虑在过负荷或短路时,减少电流互感器磁饱和对测量仪表和保护装置的影响.互感器的标准值是国家标准要求的,以方便互感器厂家制造和用户选用。

电表与互感器的选择与型号一、电能表的定义电度表是用来自动记录用户电量的仪表，用以计算电费。

所谓一度电（即），表示功率为1000W的用电器用电1小时所耗用的电能。

电度表有单相、三相之分。

三相三线制用于动力，三相四线制用于照明或含三相用电设备的动力线路的计费。

选用时应根据电源及负荷情况选择。

?1、单相直接接入电度表额定电流:(6)A 1（2）A 2（4）A （5）A (10)A 5（10）A 5(20)A 5(30)A 10(40)A 10(60)A 15(60)A 20(80)A 极限 20(100)A(极少用到)等，最大可达100A，括号前的为基本电流值，也称叫标定电流，是作为计算负载基数电流值的，括号内的电流叫额定最大电流，是能使电能表长期正常工作，而误差与温升完全满足规定要求的最大电流值。

通过电能表的电流可高达基本电流的2～8倍，达不到2倍表上只标基本电流值。

也就是说，如果某用户所装电能表只标有一个电流值，如5A，这只是基本电流值，并非允许通过的最大电流。

对于这种电能表一般可以超载到120%也不会发生问题，而且能满足电能表的准确测量。

另一方面，感应系电能表由于其转动机构阻力较大，按标准规定起动电流不能低于基本电流的0．5%（准确度为级的电能表），可见电能表轻载到基本电流的0．5%以下时可能无法起动。

如果负载经常在100A左右的话建议选装三相四线电能表相对安全. 20(100)A的电能表在单相电能表电流规格中已属极限. 如果最大负载电流超过80A 可以适当选择此规格。

一般单项电度表允许短时间通过的最大额定电流为额定电流的2倍，少数厂家的电度表为额定电流的3倍和4倍。

?2、三相四线电度表额定电流：5(30)A 10(60)A 20(80)A 30(100)A等。

长时间允许通过的最大额定电流一般可为额定电流的倍，常用有(6)A 此规格均使用互感器接入。

常用表法如下：电压标法: 3X220/380 三相四线标法3X380 三相三线标法规程规定“经电流互感器接入的电能表,其标定电流宜不超过电流互感器额定二次电流的30%,其额定最大电流应为电流互感器额定二次电流的120%左右”电流互感器二次电流已标准化为5A,那么它的30%就是 A,其额定最大电流值就是6A。

电能表及互感器的选择(1)准确度等级0.2*级电流互感器仅指发电机出口电能计量装置中配用。

S级电能表与非S级电能表的主要区别在于对轻负载计量的准确度要求不同。

非S级电能表在5%Ib以下没有误差要求，而S级电能表在1%Ib即有误差要求。

(2)、一、二类用于贸易结算的电能计量装置中电压互感器二次回路电压降应不大于其额定二次电压的0.2%；其他电能计量装置中电压互感器二次回路电压降应不大于其额定二次电压的0.5%。

(3)、低压供电，负荷电流为50A以下时，宜采用直接接入式电能表；负荷电流为50A及以上时，宜采用经电流互感器接入式的接线方式。

(4)、一、二、三类贸易结算用电能计量装置应按计量点配置计量专用电压、电流互感器或者专用二次绕组。

电能计量专用二次绕组极其二次回路不得接入与电能计量无关的设备。

(5)、35KV以上贸易结算用电计量装置中电压互感器二次回路，应不装设隔离开关辅助接点，但可装熔断器；35KV以下贸易结算用电计量装置中电压互感器二次回路，应不装设隔离开关辅助接点和熔断器。

(6)、互感器二次回路的连接导线应采用铜质单芯绝缘线，对电流二次回路，连接导线截面积应按电流互感器的额定二次负荷计算确定，至少应不小于4平方毫米。

对电压二次回路，连接导线截面积应按允许的电压降计算确定，至少应不小于2.5平方毫米。

(7)、电流互感器额定一次电流的确定，应保证其在正常运行中的实际负荷电流达到额定值的60%左右，至少应不小于30%。

否则应选用高动热稳定电流互感器以减小变比。

(8)、经电流互感器接入的电能表，其标定电流宜不超过电流互感器额定二次电流得30%，其额定最大电流应为电流互感器额定二次电流的120%左右。

直接接入电能表的标定电流应按正常运行负荷电流的30%左右进行选择。

(9)、为提高低负荷计量的准确性，应选用过载4倍及以上的电能表。

4、电能计量装置的验收电能计量装置投运前进行验收的项目及内容是；技术资料、现场核查、验收试验、验收结果的处理。

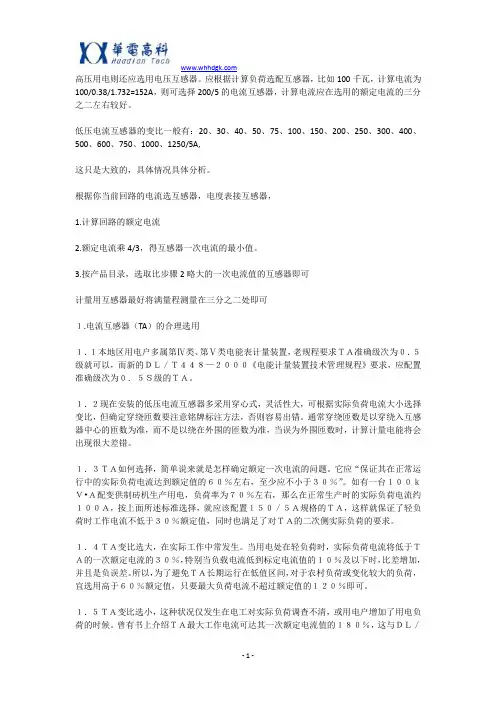

高压用电则还应选用电压互感器。

应根据计算负荷选配互感器，比如100千瓦，计算电流为100/0.38/1.732=152A，则可选择200/5的电流互感器，计算电流应在选用的额定电流的三分之二左右较好。

低压电流互感器的变比一般有：20、30、40、50、75、100、150、200、250、300、400、500、600、750、1000、1250/5A,这只是大致的，具体情况具体分析。

根据你当前回路的电流选互感器，电度表接互感器，1.计算回路的额定电流2.额定电流乘4/3，得互感器一次电流的最小值。

3.按产品目录，选取比步骤2略大的一次电流值的互感器即可计量用互感器最好将满量程测量在三分之二处即可１.电流互感器（TA）的合理选用１．１本地区用电户多属第Ⅳ类、第Ⅴ类电能表计量装置，老规程要求ＴＡ准确级次为０．５级就可以，而新的ＤＬ／Ｔ４４８—２０００《电能计量装置技术管理规程》要求，应配置准确级次为０．５Ｓ级的ＴＡ。

１．２现在安装的低压电流互感器多采用穿心式，灵活性大，可根据实际负荷电流大小选择变比，但确定穿绕匝数要注意铭牌标注方法，否则容易出错。

通常穿绕匝数是以穿绕入互感器中心的匝数为准，而不是以绕在外围的匝数为准，当误为外围匝数时，计算计量电能将会出现很大差错。

１．３ＴＡ如何选择，简单说来就是怎样确定额定一次电流的问题。

它应“保证其在正常运行中的实际负荷电流达到额定值的６０％左右，至少应不小于３０％”。

如有一台１００ｋＶ•Ａ配变供制砖机生产用电，负荷率为７０％左右，那么在正常生产时的实际负荷电流约１００Ａ，按上面所述标准选择，就应该配置１５０／５Ａ规格的ＴＡ，这样就保证了轻负荷时工作电流不低于３０％额定值，同时也满足了对ＴＡ的二次侧实际负荷的要求。

１．４ＴＡ变比选大，在实际工作中常发生。

当用电处在轻负荷时，实际负荷电流将低于ＴＡ的一次额定电流的３０％，特别当负载电流低到标定电流值的１０％及以下时，比差增加，并且是负误差。

电流互感器选择和应用原则1、额定一次电压和电流电流互感器的额定一次电压应等于或大于回路的额定一次电压，绝缘水平应满足有关标准。

电流互感器的额定一次电流（I pn ）应根据其所属一次设备的额定电流或最大工作电流选择，并应能承受该回路的额定连续热电流（I cth ）、额定短时热电流（I th ）及动稳定电流（I dyn ）。

同时，额定一次电流的选择，应使得在额定变流比条件下的二次电流在正常运行和短路情况下，满足该回路保护装置的整定值选择性和准确性要求或满足计量及测量准确性要求。

额定一次电流（I pn ）的标准值为：10、12.5、15、20、25、30、40、50、60、75以及它们的十进位倍数或小数。

2、额定二次电流及负荷 2.1 额定二次电流电流互感器额定二次电流（I sn ）有1A 和5A 两类。

对于新建发电厂和变电所，各级电压的电流互感器额定二次电流宜统一选用1A ，以减轻电流互感器二次负荷，二次电缆截面可减小，节约投资。

如扩建工程原有电流互感器采用5A 时，额定二次电流可选用5A 。

一个厂站内的电流互感器额定二次电流允许同时采用1A 和5A 。

但同一电压等级的电流互感器的额定二次电流一般采用相同电流值。

2.2 二次负荷电流互感器的二次负荷可用阻抗Z b (Ω)或容量S b (VA)表示。

二者之间的关系为：当电流互感器额定二次电流I sn 为5A 时，数值S b ＝25Z b ，当电流互感器额定二次电流I sn 为1A 时， S b ＝Z b 。

保护用电流互感器的准确级和允许极限电流，都与二次负荷有关，需要合理选择二次负荷额定值并进行相应的验算。

由于电子式仪表和微机继电保护的普遍应用，互感器额定二次电流广泛采用1A ，以及保护和控制下放就地等因素，二次回路负荷大大降低，相应的电流互感器二次负荷也宜选用较低的额定值，以便降低造价和改善其结构及性能（如采用倒立式结构）。

电流互感器的二次负荷额定值（S bn ，以VA 表示）可根据需要选用2.5、5、7.5、10、15、20、30、40VA 。

电流互感器的参数选择计算方法1.变比选择：变比是电流互感器的重要参数之一，表示测量回路中电流的比例关系。

变比=Ip/Is其中，Ip表示互感器的一次侧（高电压侧）的额定电流，Is表示互感器的二次侧（低电压侧）的额定电流。

变比的选择需要考虑测量回路中的额定电流范围，以及互感器的额定电流范围。

一般来说，互感器的变比应选择为测量回路中额定电流的一半左右，以保证在额定负荷时有较好的测量精度。

2.额定电流选择：额定电流是指电流互感器能够连续工作的最大电流值。

额定电流的选择需要结合测量回路中电流的最大值，以及互感器的额定电流范围。

一般来说，互感器的额定电流选择为测量回路中电流最大值的1.2倍左右，以确保互感器在正常工作条件下的稳定性和可靠性。

3.准确度选择：准确度是指电流互感器测量值与实际值之间的误差。

准确度通常用百分比来表示。

准确度的选择需要考虑实际应用中对测量精度的要求。

一般来说，互感器的准确度选择为所需测量系统的准确度的两倍左右，以保证测量系统具有较好的可靠性和稳定性。

4.频率响应选择：频率响应是指电流互感器对不同频率的电流信号的响应程度。

频率响应的选择需要考虑实际应用中电流信号的频率范围。

一般来说，互感器的频率响应应选择为所需测量系统中电流信号频率范围的两倍左右，以确保测量系统能够准确测量不同频率下的电流信号。

总结：对于电流互感器参数的选择，需要考虑变比、额定电流、准确度和频率响应等因素。

变比的选择应根据测量回路中的额定电流范围进行选择；额定电流的选择应根据测量回路中电流的最大值进行选择；准确度的选择应根据实际应用中对测量精度的要求进行选择；频率响应的选择应根据实际应用中电流信号的频率范围进行选择。

通过合理选择电流互感器的参数，可以提高测量系统的准确性和可靠性。
