浙江施耐德变频器维修调试步骤

施奈德变频器调试步骤一、基本设置首先从操作模式选择Sin，然后依据以下字母调试。

1、tcc[2/3线控制]—选用2线控制，注：不用修改。

变频器默认！2、CFG[宏配置]步骤如下：CFG---Hst(提升宏),<按住ENT 2秒，闪烁一下为设定好>3 、bfr(标准电机频率)选择50Hz(变频默认)4、nPr（电机额定电压）电机铭牌上给出的电机额定功率。

5、Uns(电机额定电压)电机铭牌上给出的电机额定电压。

6、ncr（电机额定电流）7、Frs(电机额定频率)8、nSp (电机额定速度)9、tFr(最大输出频率)10、ACC(加速时间，变频默认3秒。

可根据现场情况设定)11、dEC(减速时间，变频默认3秒。

可根据现场情况设定)12、LsP(低速频率)，(设置5Hz, 可根据现场情况设定)13、HsP(高速频率，设置50Hz)二、选择电机控制模式Ctt[电机控制类型]参照第69页。

起升设置CUC.运行设置UUC.三、输入端子功能设置设置步骤如下：FUN—PSS-PS2: 设置LI3.PS4：设置LI4.PS8: 设置LI5PS16:设置LI6注意：在设置前PS2.PS4端子功能被占用，先要把这两个功能选择No.再设置。

具体步骤如下：进入FLT 模式---rst选择No.进入FLT模式—EtF选择NO.四、输入频率设置设置步骤如下：FUN-PSS-SP2:设置15HzSP4:设置25HzSP8:设置40HzSP16:设置50Hz五、开始自整定步骤：Sin—tUn—选择YES六、选择运动类型设置步骤如下：FUN—bstHOr[水平移动]注：大小车选UEr[垂直升降]起升用。

七、制动设置参照155页和160页根据现场情况调试。

西门子变频器参数调试6SE70调试基本参数设置恢复缺省设置P053=6 允许参数存取6：允许通过PMU和串行接口OP1S变更参数P060=2 固定设置菜单P366=0 0：具有PMU的标准设置1：具有OP1S的标准设置P970=0 参数复位参数设置 P060=5 系统设置菜单P071= 装置输入电压P095=10 异步/同步电机，国际标准P100= 1：V/f控制3：无测速机的速度控制4：有测速机的速度控制5：转矩控制P101= 电机额定电压P102= 电机额定电流P103= 电机励磁电流，如果此值未知，设P103=0当离开系统设置，此值自动计算。

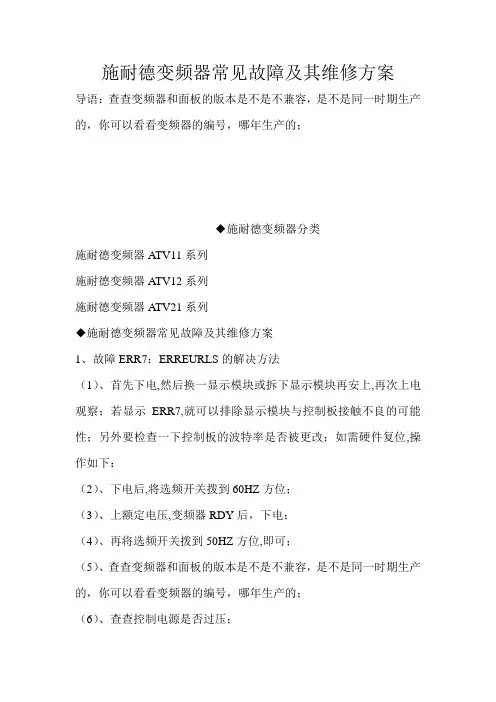

施耐德变频器常见故障及其维修方案导语：查查变频器和面板的版本是不是不兼容，是不是同一时期生产的，你可以看看变频器的编号，哪年生产的；◆施耐德变频器分类施耐德变频器ATV11系列施耐德变频器ATV12系列施耐德变频器ATV21系列◆施耐德变频器常见故障及其维修方案1、故障ERR7：ERREURLS的解决方法（1）、首先下电,然后换一显示模块或拆下显示模块再安上,再次上电观察；若显示ERR7,就可以排除显示模块与控制板接触不良的可能性；另外要检查一下控制板的波特率是否被更改；如需硬件复位,操作如下：（2）、下电后,将选频开关拨到60HZ方位；（3）、上额定电压,变频器RDY后，下电；（4）、再将选频开关拨到50HZ方位,即可；（5）、查查变频器和面板的版本是不是不兼容，是不是同一时期生产的，你可以看看变频器的编号，哪年生产的；（6）、查查控制电源是否过压；（7）、看看控制卡和电源板之间的通讯有无问题；控制卡就是操作面板下面那个板。

（8）、先把操作面板的塑料螺丝解下；（9）、再把下面的那块板子换了；备注：这块控制卡是通用的，更换板子后，上电会报故障CFF，按一下ENT键即可解除更换板子后报的这个故障。

（10）、也有可能是你的两个板子之间的几根线松了，拆下板子后先看线有没有松动。

（11）、另外可以看看风扇是否都在转，可能是风扇不转引起；2、施耐德变频器LFF故障的解决方案（1）、检查AI2输入端的4-20mA信号是否缺失；（2）、检查给定电路的连接维修特色:维修企业化运作，给客户提供持续的保障免费检查、先核维修价，经用户认可再进行维修。

备件充足、交货迅速。

所有维修变频器经负载试验、质量保证，电路板级维修价格优惠。

可提供上门服务，速度快、价格优。

维修流程:第一步：询问用户变频器的故障。

第二步：根据用户的故障描述，分析造成此类故障的原因。

第三步：打开被维修的设备，确认被损坏的器件，分析维修恢复的可行性。

第四步：根据被损坏器件的工作位置，阅读及分析电路工作原理，从中找出损坏器件的原因。

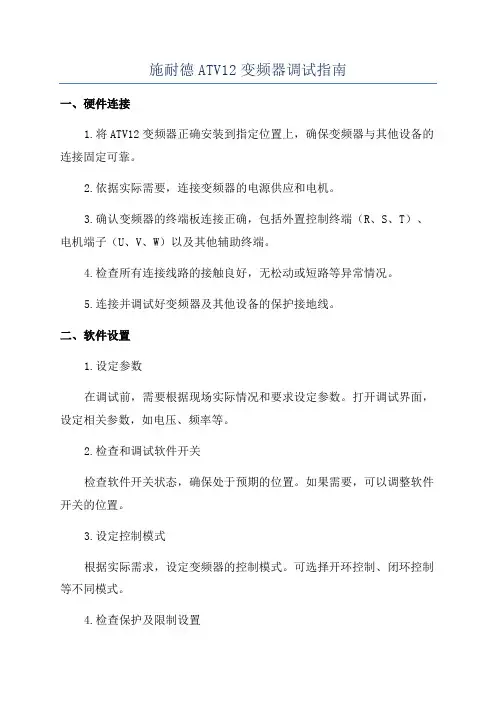

施耐德ATV12变频器调试指南一、硬件连接1.将ATV12变频器正确安装到指定位置上，确保变频器与其他设备的连接固定可靠。

2.依据实际需要，连接变频器的电源供应和电机。

3.确认变频器的终端板连接正确，包括外置控制终端（R、S、T）、电机端子（U、V、W）以及其他辅助终端。

4.检查所有连接线路的接触良好，无松动或短路等异常情况。

5.连接并调试好变频器及其他设备的保护接地线。

二、软件设置1.设定参数在调试前，需要根据现场实际情况和要求设定参数。

打开调试界面，设定相关参数，如电压、频率等。

2.检查和调试软件开关检查软件开关状态，确保处于预期的位置。

如果需要，可以调整软件开关的位置。

3.设定控制模式根据实际需求，设定变频器的控制模式。

可选择开环控制、闭环控制等不同模式。

4.检查保护及限制设置核对设定的保护及限制设置，确保满足实际的使用要求。

根据需要进行调整。

5.检查通信设置如果需要与其他设备进行通信，需要检查通信设置，确保正常的通信连接。

根据需求进行设定。

6.检查故障历史查看故障历史记录，以及重置故障记录。

确保变频器处于正常工作状态，没有潜在的故障。

7.软件启动最后一步是启动变频器的软件，观察变频器的状态是否正常。

可以通过运行示波器模式，检查输出频率和电压是否处于正常范围。

三、调试步骤1.启动变频器按下变频器的启动按钮，观察变频器启动过程中的状态指示灯和显示屏的变化。

确认变频器能够正常启动。

2.执行不同操作依次执行不同的操作，如调整启动频率、改变运行方向、改变停止方式等。

观察变频器的响应情况，确保各项功能正常。

3.监控变频器状态通过监控变频器的状态指示灯和显示屏，了解变频器的运行状态。

根据需要，可以调整变频器的参数，使其满足实际需求。

4.调试保护功能模拟不同的故障情况，观察变频器的保护功能是否正常工作。

如过载保护、短路保护等。

5.调试通信功能如果需要与其他设备进行通信，进行相应的通信调试。

确保通信正常，命令能够正确传输和接收。

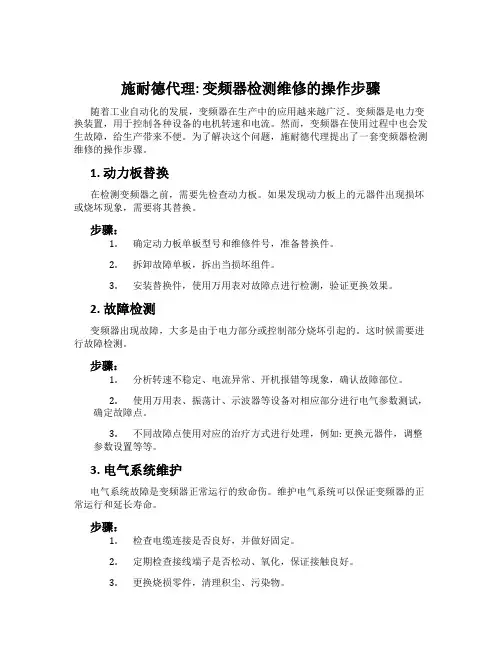

施耐德代理: 变频器检测维修的操作步骤随着工业自动化的发展，变频器在生产中的应用越来越广泛。

变频器是电力变换装置，用于控制各种设备的电机转速和电流。

然而，变频器在使用过程中也会发生故障，给生产带来不便。

为了解决这个问题，施耐德代理提出了一套变频器检测维修的操作步骤。

1. 动力板替换在检测变频器之前，需要先检查动力板。

如果发现动力板上的元器件出现损坏或烧坏现象，需要将其替换。

步骤：1.确定动力板单板型号和维修件号，准备替换件。

2.拆卸故障单板，拆出当损坏组件。

3.安装替换件，使用万用表对故障点进行检测，验证更换效果。

2. 故障检测变频器出现故障，大多是由于电力部分或控制部分烧坏引起的。

这时候需要进行故障检测。

步骤：1.分析转速不稳定、电流异常、开机报错等现象，确认故障部位。

2.使用万用表、振荡计、示波器等设备对相应部分进行电气参数测试，确定故障点。

3.不同故障点使用对应的治疗方式进行处理，例如: 更换元器件，调整参数设置等等。

3. 电气系统维护电气系统故障是变频器正常运行的致命伤。

维护电气系统可以保证变频器的正常运行和延长寿命。

步骤：1.检查电缆连接是否良好，并做好固定。

2.定期检查接线端子是否松动、氧化，保证接触良好。

3.更换烧损零件，清理积尘、污染物。

4. 变频器的参数调整变频器的参数设置直接影响着设备的运行效率，调整合适的参数可以让设备运行更加稳定、高效。

步骤：1.确定变频器的基础参数集，包括转速、电流、电压等等。

2.依据设备的需求，根据变频器的参数表进行调整。

5. 机械系统检测变频器的机械系统也需要进行检测，包括检查振动、温度等参数。

步骤：1.根据机械系统参数表进行检测，确认其所处状态。

2.分析检测结果，并进行处理。

总结施耐德代理的变频器检测维修的操作步骤能够帮助用户快速定位和处理设备问题，维护设备安全和稳定运行。

这些操作步骤必须由经过专门培训和认证的操作员实施，这样才能保证设备的安全可靠。

施耐德变频器调试步骤1.施耐德变频器的安装首先，需要将施耐德变频器安装在合适的位置上。

通常情况下，变频器需要安装在通风良好、干燥清洁的环境中，以保证其正常工作。

同时，要注意将变频器与电源、电机等设备连接好，并确保连接线松紧适度。

2.施耐德变频器的接线安装完成后，需要进行施耐德变频器的接线。

首先，将电源线连接到变频器的电源输入端，再将电机线连接到变频器的电机输出端。

接线时要确保连接牢固、不松脱，以避免因接线不良而导致的故障。

3.施耐德变频器参数设置接线完成后，需要对施耐德变频器的参数进行设置。

首先，将变频器的控制方式设置为所需的模式，如V/F控制模式、矢量控制模式等。

然后，根据实际需求设置变频器的各种参数，包括电机额定功率、额定电流、额定转速等。

这些参数的设置需要参考电机的相关参数和工作要求，以确保变频器能够根据需要进行精确控制。

4.施耐德变频器的试运行设置参数完成后，可以对施耐德变频器进行试运行。

首先，将变频器的开关打开，观察各个指示灯是否正常亮起，以确保供电与连接正确。

然后，逐步增大变频器的输出频率，观察电机转速的变化，并检查电机的运行状况。

在试运行过程中，要注意观察是否出现异常情况，如噪音、振动、过载等，并根据需要进行调整。

5.施耐德变频器的功能调试试运行完成后，可以对施耐德变频器的功能进行调试。

首先，可以测试变频器的启停、正反转、多速调节等基本功能，观察是否正常工作。

然后，可以对变频器的保护功能进行测试，如过载保护、过流保护、过热保护等。

在调试过程中，可以根据需要进行参数调整，以达到最佳的控制效果。

6.施耐德变频器的性能调试功能调试完成后，可以对施耐德变频器的性能进行调试。

首先，可以测试变频器的响应速度，观察变频器对速度变化的响应时间，并根据需要进行调整。

然后，可以测试变频器的输出稳定性，观察变频器输出频率的稳定性和精度，并根据需要进行调整。

在性能调试过程中，可以对变频器进行负载测试，以确保其能够正常工作且稳定性良好。

施耐德ATV71变频器调试指南跟改
第一步，安装变频器。

首先，确保变频器与电源和电机的连接正确。

然后，将变频器固定在适当的位置，并确保其具有良好的散热条件。

第二步，配置变频器基本参数。

首先，设置变频器的主要参数，例如电源电压、额定电流和额定功率。

根据不同的应用需求，选择适当的控制方式，例如开环矢量控制或矢量控制。

第三步，设置变频器的输入输出。

根据实际需求，配置变频器的输入输出。

例如，可以设置启动和停止按钮的功能，配置外部设备的连接方式等。

第四步，设置变频器的保护参数。

根据实际应用环境，设置变频器的保护参数，以保护电机和变频器不受损坏。

例如，可以设置过流保护、过载保护和过热保护等。

第五步，进行运行测试。

在完成以上步骤后，可以进行变频器的运行测试。

首先，确保控制系统与变频器连接正常。

然后，依次启动变频器，观察电机的转速和输出功率是否正常。

如果出现异常情况，可以根据实际情况调整变频器的参数。

第六步，优化变频器的参数。

根据实际运行情况，可以进一步优化变频器的参数，以提高系统的效率和稳定性。

例如，可以根据负载变化调整变频器的输出频率和电压等。

总结而言，施耐德ATV71变频器的调试指南主要包括安装变频器、配置基本参数、设置输入输出、设置保护参数、进行运行测试和优化参数等步骤。

通过合理的调试和设置，可以确保变频器正常运行，并满足控制要
求。

但需要注意的是，变频器的调试和设置需要具备一定的技术知识和经验，如果不确定如何操作，建议请专业人士协助进行调试。

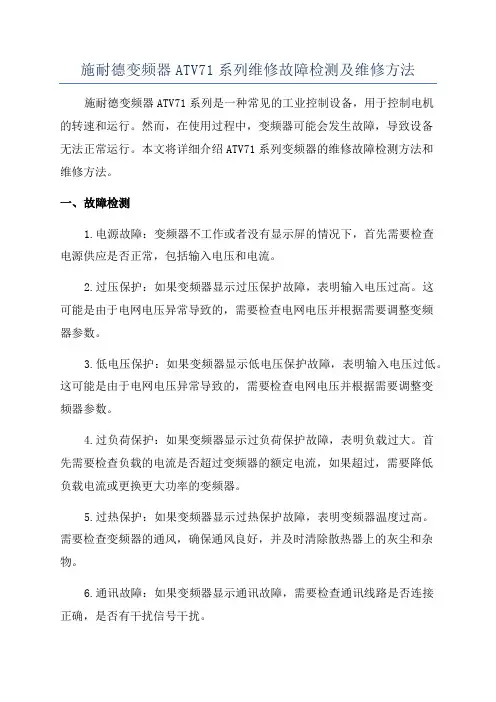

施耐德变频器ATV71系列维修故障检测及维修方法施耐德变频器ATV71系列是一种常见的工业控制设备，用于控制电机的转速和运行。

然而，在使用过程中，变频器可能会发生故障，导致设备无法正常运行。

本文将详细介绍ATV71系列变频器的维修故障检测方法和维修方法。

一、故障检测1.电源故障：变频器不工作或者没有显示屏的情况下，首先需要检查电源供应是否正常，包括输入电压和电流。

2.过压保护：如果变频器显示过压保护故障，表明输入电压过高。

这可能是由于电网电压异常导致的，需要检查电网电压并根据需要调整变频器参数。

3.低电压保护：如果变频器显示低电压保护故障，表明输入电压过低。

这可能是由于电网电压异常导致的，需要检查电网电压并根据需要调整变频器参数。

4.过负荷保护：如果变频器显示过负荷保护故障，表明负载过大。

首先需要检查负载的电流是否超过变频器的额定电流，如果超过，需要降低负载电流或更换更大功率的变频器。

5.过热保护：如果变频器显示过热保护故障，表明变频器温度过高。

需要检查变频器的通风，确保通风良好，并及时清除散热器上的灰尘和杂物。

6.通讯故障：如果变频器显示通讯故障，需要检查通讯线路是否连接正确，是否有干扰信号干扰。

7.错误代码：ATV71系列变频器还有一些特定的错误代码，比如电机断相、故障锁存、过载故障等，需要查阅相关的故障代码表来进行故障诊断和修复。

二、维修方法1.通风故障：如果变频器散热不良导致过热保护故障，可以检查变频器的通风系统是否正常，并清除散热器上的灰尘和杂物。

如果通风系统无法修复，可以考虑增加散热器或者风扇。

2.电源故障：如果变频器不工作或者没有显示屏，首先需要检查电源供应是否正常。

如果电源供应故障，可以更换电源模块或者修复电源线路。

3.电机故障：如果变频器显示电机断相等故障，需要检查电机的供电线路、接线端子和电机本身，确保正常供电和连接。

4.通讯故障：如果变频器显示通讯故障，首先需要检查通讯线路是否连接正确。

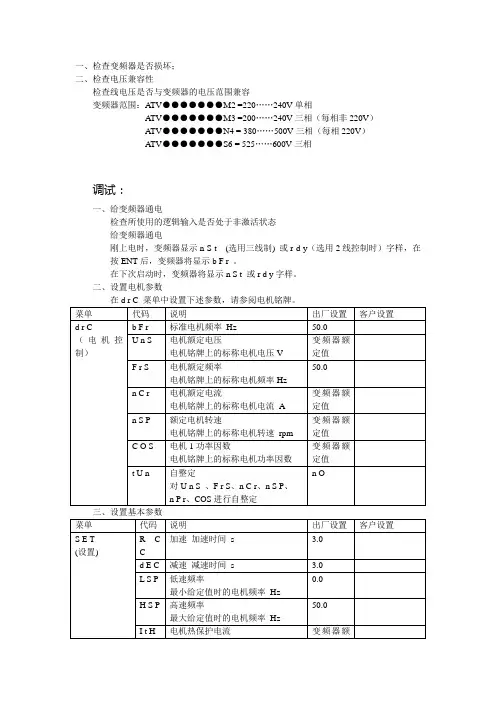

一、检查变频器是否损坏；二、检查电压兼容性检查线电压是否与变频器的电压范围兼容变频器范围：A TV●●●●●●●M2 =220……240V单相A TV●●●●●●●M3 =200……240V三相（每相非220V）A TV●●●●●●●N4 = 380……500V三相（每相220V）A TV●●●●●●●S6 = 525……600V三相调试：一、给变频器通电检查所使用的逻辑输入是否处于非激活状态给变频器通电刚上电时，变频器显示n S t (选用三线制) 或r d y（选用2线控制时）字样，在按ENT后，变频器将显示b F r 。

在下次启动时，变频器将显示n S t 或r d y字样。

二、设置电机参数在d r C 菜单中设置下述参数，请参阅电机铭牌。

四、设置控制参数 一、1. 调试目标：使用面板上的电位器可以调节输出频率来改变转速，无转向要求，仅手动调试； 2. 调试步骤：A. 380V 电源线（R/L1 S/L2 T/L3 ）和U/T1、V/T2、W/T3电机输出线分别确认接法正确；B. 在出厂默认参数设置下，仅需要改动以下两个参数即可； 上电ENTCTL Fr1AIPFr1 ESCTCC LOC具体步骤如下：① 在上电后，按 “ENT ” 键 进入菜单页面； ② CTL ”（控制菜单）；③ 再按 “ENT ” 键，进入“CTL ”菜单下的参数项； ④ Fr1”；⑤ 再按 “ENT ” 键，进入“Fr1”下的参数； ⑥ AIP ”（电位计控制）；⑦ 再长按 “ENT ” 键两秒，以存储“Fr1”的参数为“AIP ”；⑧ 按 “ ESC ”键，退回到 “ Fr1 ”级别中；⑨使面板显示至“ TCC ”；⑩“ L0C ”（本机控制变频器运行/停止/复位）；⑾然后长按“ ENT ”键，两秒钟，以存储“ TCC ”下的参数“ LOC ”；⑿然后一直返回至主菜单；最后，按下“运行”，数码管显示“0.0”，然后，调节面板上的电位器旋钮，以改变输出频率；调试目标：变频器输出可以在显示器上显示输出频率在SUP菜单下FrH(斜坡前频率给定值绝对值0~400HZ)rFr(加到电机上的输出频率 -400HZ~+400HZ)LCr电机电流OPr电机功率ULn线电压tHr电机热态tHd变频器热态修改以上参数，按住确认键，然后运行，即可在该模式下显示FLt故障菜单中 OPL – no 是未激活yes是触发OPF故障ATV302 其他1、最低转速设定： SET->LSP=15Hz2、二线制反转设定：CTL->TCC=2CCTL->rrS=L12 L12反转信号输入端3、8档速度设定：FUN -> PSS -> PS2 = L13PS4 = L14PS8 = L16SP2 = 20HzSP3 = 25HzSP4 = 35HzSP5 = 30HzSP6 = 40HzSP7 = 45HzSP8 = 50HzATV312 显示 n s t(3线制) r d y (2线制) 按ENT 键后，变频器显示b f r 下次启动时，会显示 n s t 或 r d y 字样b f r 在 d rc 中f r 1 在 c t l中t c c 在 I–o- 中。

施耐德变频器通用参数设置步骤 - 变频器_软启动器施耐德ATV61变频器操作面板按键布置为：本机集成面板：通过按键操作可以设置、调整并保存参数，下面举例说明：假设需要设置SET菜单中的ACC参数，在rdY状态（显示rdY）下，按“上（下）箭头”按键找到SET菜单（显示SEt）；按“ENT”按键进入，按“上（下）箭头”按键找到ACC参数（显示ACC）；按“ENT”按键进入ACC参数的设置，显示“15.0”（出厂设置或之前被设置过的值）；按“上（下）箭头”按键修改数值，将其改为想要设置的值（比如需要改为26.0）；按“ENT”按键，保存修改过的参数值，屏幕闪烁一次表示保存成功；按“ESC”按键退回到ACC参数（显示ACC）；按“ESC”按键退回到SET菜单（显示SEt）；按“ESC”按键退回到预备状态（显示rdY）。

参数设置完毕，如下流程图所示。

其他参数的设置可参照这个流程。

具体可设置的参数内容和设置方法请参阅产品 ATV61用户手册。

对于常规应用，变频器设置步骤一般为：1、宏配置2、设置电机铭牌数据3、电机自整定（自学习）4、设置爱护类参数5、依据把握要求定义规律端子6、依据工艺或负载要求设置通用参数7、试运行，依据运行状况调整变频器把握参数下面对上述步骤进行具体讲解。

1、宏配置：针对不同负载的把握要求，施耐德变频器预先定义了宏配置，定义了I/O端子的初始功能。

ATV61出厂宏配置为“泵和风机”，I/O配置如下：更改宏配置，可在“1.1简洁启动菜单”下修改。

如有需要，也可以单独重新配置端子定义，此时的宏配置为用户定制宏。

2、设置电机铭牌数据在“1.1简洁设置”或“1.4电机把握”菜单中设置有关电机的名牌数据：额定电压、额定频率、额定电流、额定转速、功率因数等。

3、电机自整定（自学习）设置好电机铭牌数据后，可以对电机进行自整定（自学习）。

具体操作为：进入“1.1简洁设置”或“1.4电机把握”菜单，进入自整定（tUn）参数，选中“恳求自整定（YES）”，按“ENT”按键，变频器自动对电机进行自整定。

施耐德变频器调试步骤第一步型号确认：确认变频器的型号与所购买的变频器的型号是否一致。

如不一致，让代理商退货。

第二步运输确认：打开包装后，检查变频器在运输过程中有无损坏。

如有损坏，让代理商退货。

第三步电压确认：现场的电源电压应在变频器所接受的电压范围内。

否则，下面的所有步骤停止。

第四步机械安装第五步电机、变频器的绝缘测量。

然后给变频器连线：按照图纸，连接电机线到T1,T2,T3上，确保连接与电压一致；在确保电源关闭之后连接主电源到R,S,T ;连接控制源；连接速度给定源。

有网络的连接网络。

第六步上电调试语言修改：上电后会显示语言选择。

（仅上电第一次要做此修改WORLD!岂仅有一个选项可快选样时・此选WZ表屁示例：只有一种1S盲可以选择n 第七步恢复出厂设置曲命二RUti _ 1：；CA tXO$11电气维修人员一般把此访问等级设为专家权限。

第九步设定电机参数：电机的功率、电压、电流、频率、转速等,并作自整定第十步设加减速时间：设置合理的加减速时间。

第十一步设保护参数电机的热保护电流值；电流限幅值等。

WORLD在斷鵬船车胴鹤螂鈿1儒rai 口［电删护輸］0.2 ¥15 In m第十二步设控制源、频率源：在1.6命令中设启动变频器的通道，频率给定的通道。

设置最咼频率、最低频率等。

第十三步有应用功能的分配应用功能。

如制动逻辑控制。

第十四步确定电机的转向给定以较小的频率，点动变频器，确认电机的转向；如相反可修改1.4中参数PHr。

第十五步记录几个频率段的电流值频率20Hz 25Hz 30Hz 35Hz 40Hz 45Hz 50Hz 无载电流(A 有载电流(A第十六步：关键参数设置纪录。

施耐德变频器调试步骤1.确认电源和电机连接：首先，检查变频器的电源和电机的连接，确保接线正确、牢固。

同时，也需要确认电源电压和变频器额定电压一致。

2. 设置运行参数：将变频器接通电源后，使用编程器（如施耐德的SoMove软件）连接到变频器，设置运行参数。

包括选择运行模式（如速度控制模式或转矩控制模式）、设定目标转速或转矩、设置保护参数等。

3.调节电机参数：根据电机的额定参数和实际情况，设置变频器的电机参数。

主要包括电机额定功率、额定电流、电机类型（如异步电机或同步电机）、电机的极数等。

4.运行参数检查：确认所有运行参数设置正确后，可以通过编程器对变频器进行自动测试，检查运行参数和控制效果。

可以调节变频器的加速时间、减速时间等参数，观察变频器的响应。

5.检查保护功能：调试完成后，需要测试变频器的保护功能。

在正常运行时，可以模拟异常情况（如过流、过压等），观察变频器是否能够及时切断电源，保护电机和设备的安全。

6.故障诊断：如果调试中出现故障或异常情况，需要进行故障诊断。

可以通过编程器上的故障代码和故障诊断工具来定位故障原因，并进行修复。

常见的故障包括过载、短路、过热等。

7.驱动系统优化：调试完成后，可以进行驱动系统的优化。

根据实际情况，调整变频器的参数，使驱动系统更加高效、稳定。

可以调整变频器的响应速度、反馈控制方式等参数，以提高控制精度。

8.运行监测和维护：设备投入使用后，需要定期进行运行监测和维护。

可以通过变频器上的运行数据和报警记录，了解设备的运行状态，及时发现和处理故障。

同时，也需要进行定期的清洁和润滑工作，确保变频器和电机的正常运行。

以上是施耐德变频器调试的主要步骤，通过正确的调试和维护，可以确保变频器和电机的正常运行，提高设备的可靠性和效率。

需要注意的是，在调试过程中，要遵循安全操作规程，避免电击和其他事故的发生。

同时，也建议参考施耐德的操作手册和技术支持文档，以获取更详细和准确的调试步骤和方法。

施耐德变频器参数设置施耐德变频器参数设置步骤 1. 电机热保护⑴.按ENTER键，进⼊SET菜单，连续按下移键，直到后⼀个参数⽬录（ITH）,输⼊参数，参数为：电机额定电流×1.2(额定电流以电机铭牌上的为准)。

2. 电机控制菜单drc 按ESC键，退出SET菜单，按下移键，进⼊电机控制菜单（drc）,设定以下参数。

①按ENTER键，进⼊标准电机频率（bFr）,⼀般设置数值不改变，为⼚家设置的50HZ;②按ESC键，退出bFr，按下移键，进⼊铭牌给出的电机额定电压（Uns），设置电机铭牌上给定的参数；③退出bFr，进⼊铭牌给出的电机额定频率（FrS），设置相应电机参数；④退出FrS，进⼊铭牌给出的电机额定电流（nCr）,设置相应参数；⑤退出nCr，进⼊铭牌给出的电机额定速度（nSp）,设置相应参数；⑥退出nSp，进⼊铭牌给出的功率因素（Cos Phi），设置相应参数。

3. I/O菜单①进⼊I/O菜单系列，按ENTER，进⼊2线/3线控制（tCC），查看控制配置是否是2线控制。

2C=2线控制；3C=3线控制；loc=本机控制②退出tcc，进⼊模拟/逻辑输出AOC/AOV，选择电机电流项（ocr或者可能是OFr）。

注意：20mA或10V对应于两倍的变频器额定电流。

4.控制菜单Ctl 进⼊配置给定1（Fr1），查看是什么配置，正常我们是以（A13：模拟输⼊A13）为主变频器启动：进⼊I/O，之后进⼊2线/3线控制（tCC），按下loc，退出到rdy，然后按RUN，即可运⾏，退出按STOP/RESET通常施耐德变频器需要通讯时，设置参数如下：I/O : TCC=2CCTL : LAC=L3FR1=NDBFR2=NORFC=FR1CHCF=SEPCD1=TERCD2=NDBCON : ADD=具体地址（舍弗勒加热炉⽹带地址为1，油槽⽹带地址为3）TBR=9.6TFO=8N1TTO=30FLT : RSF=LI6SLL=NO。

施耐德ATV71变频器调试指南跟改施耐德ATV71变频器是一种用来控制电动机转速的调速器，广泛应用于工业生产、机械设备以及建筑领域。

在使用这种变频器之前，我们需要对其进行调试和设置，以确保其稳定运行。

下面是一份施耐德ATV71变频器的调试指南，希望能对您有所帮助。

第一步：安装和连接1.确保供电电源与变频器的要求相匹配。

2.接地变频器，并确保接地连接牢固可靠。

3.将变频器正确安装在振动小、通风好、温度适宜（通常不超过40℃）的位置。

4.连接电动机和变频器，并确保连接牢固可靠。

第二步：参数设置1.打开变频器的控制面板，进入主菜单。

2.设置所需的基本参数，如电压、电流、频率等。

按照实际需求设置这些参数。

3.设置过流保护参数，以避免超负荷运行。

4.设置速度反馈参数，以便变频器能够正确控制电动机的转速。

5.根据实际使用需求设置其他功能参数，如启动方式、制动方式、故障报警等。

第三步：调试电机1.在调试前，确保所有的安全保护措施都已经采取。

2.首先，进行手动控制。

通过调节变频器的控制面板上的旋钮，逐步增加电机的转速。

观察电机的运行情况，确保其正常运转。

3.然后，进行自动控制。

设置变频器的控制模式为自动，在外部启动信号的作用下启动电机。

通过检查变频器面板上的显示和指示灯，确保电机按照预定的方式运行。

第四步：性能优化1.根据实际应用需求，进一步优化变频器的性能。

可以设置加速时间、减速时间、刹车时间等参数，以达到更好的运行效果。

2.针对特定应用场景，进行进一步调试和优化。

比如，对于传动比较大的应用，可以适当调整输出频率和电流，以提高电机的效率和寿命。

第五步：故障排除1.在调试过程中，如果出现故障报警或异常情况，首先需要进行故障排除。

根据变频器的故障代码和故障指示灯进行判断和检查。

综上所述，施耐德ATV71变频器的调试指南包括必要的安装和连接，参数设置，电机调试，性能优化以及故障排除等步骤。

通过正确的调试和设置，可以确保变频器正常运行，并提高电动机的效率和寿命。

施耐德变频器参数设置教程1. 引言变频器是一种电力调节设备，通过调节电源频率来控制电机转速。

施耐德变频器作为一种常用的变频器品牌，由于其稳定性和易用性而受到广泛应用。

本文将介绍施耐德变频器的参数设置方法，帮助用户正确配置变频器以实现所需的功能。

2. 变频器参数设置步骤请按照以下步骤进行施耐德变频器参数设置：步骤1：进入菜单界面将变频器接通电源，并确保电源正常。

然后按下变频器面板上的“菜单”按钮进入菜单界面。

步骤2：选择基本参数设置在菜单界面中，使用上下方向键选择“基本参数设置”选项，然后按下“确认”按钮进入基本参数设置界面。

步骤3：配置电机参数在基本参数设置界面中，使用方向键选择“电机参数设置”选项，然后按下“确认”按钮进入电机参数设置界面。

步骤4：设置电机额定功率和额定电流在电机参数设置界面中，使用方向键选择“额定功率”选项，然后按下“编辑”按钮开始设置电机的额定功率。

根据实际情况选择合适的功率数值，并按下“确认”按钮进行确认。

同样的步骤设置电机的额定电流。

步骤5：配置速度控制参数在基本参数设置界面中，使用方向键选择“速度控制参数”选项，然后按下“确认”按钮进入速度控制参数设置界面。

步骤6：设置运行频率和最大频率在速度控制参数设置界面中，使用方向键选择“运行频率”选项，然后按下“编辑”按钮开始设置变频器的运行频率。

根据需要选择适当的频率数值，并按下“确认”按钮进行确认。

同样的步骤设置变频器的最大频率。

步骤7：配置其他参数根据实际需求，可以在基本参数设置界面中配置其他参数，例如过载保护、过压保护等。

选择相应的选项并进行设置。

步骤8：保存参数设置完成所有参数设置后，返回到基本参数设置界面，并选择“保存参数设置”选项，按下“确认”按钮保存设置。

3. 参数设置注意事项在进行施耐德变频器参数设置时，需要注意以下事项：•确保变频器和电机的额定参数正确配置，以保证系统稳定运行。

•注意审慎设置变频器的运行频率和最大频率，过高的频率可能导致电机过载或损坏。

施耐德变频器调试方法施耐德变频器（ATV71/ATV61）调试方法请仔细阅读ATV71/ ATV61编程或使用手册1、检查控制柜和电机绝缘2、在变频器面板上按ENT进入主菜单，之后按向上向下按钮选择子菜单和调整参数值主菜单－访问等级(LAC)－专家访问(EPr)变频器菜单－简单起动（SIN）－同下页(按下页示例输入电机参数)输入/输出设置（I-O）－2/3线控制（TCC）－I/O电平（2C）命令(CT L) 给定通道1(Fr1)－AI1组合模式（CHCF）－组合通道（SIN）给定通道2(Fr2)－AI2给定2切换(rFC)－LI3复制通道(COP)－命令＆给定(ALL)输入/输出设置（I-O）－AI2设置(AI2)－AI2类型(AI2t)－电流（0A）AI2最小值（CrL2）－4mAAO1设置(AO1) AO1类型(AO1)－电流（0A）AO1最小值(AOL1)－4mA3、在全部参数设置完毕后可以进入电机控制（drC）自整定（tUn），选择YES执行自整定，注意此时电机会以额定电流运行！变频器面板上可直接监视频率和电流等参数，进入监视（SUP）后，选择输出频率（rFr）或者电机电流（LCr）等来观察电机状态变频器设定示例：主菜单－访问等级－专家级变频器菜单－简单起动－电机频率(bFr) －50HZ IEC电机额定功率(nPr) －电机额定电流(nCr) －电机额定转速（nSp）－最大输出值＝50HZ电机热保护电流(ItH)＝电机额定电流加速时间(ACC)＝8秒减速时间(DEC)＝8秒输入/输出设置－2线控制－I/O电平命令给定通道1－AI1组合模式－组合通道控制通道切换－通道1有效给定通道2设置－端子排给定2切换－通道1有效复制通道－命令＆给定。

施耐德变频器，软启动器调试方法更新版一：软启动器调试方法按下箭头找到SET，点进去找到IN（电流），1000方45A，1500方72A确定后退出回到IN，再向下点找到ACC，调整为8S，1000、1500方通用确定后退出回到SET，按下箭头找到IO，找到L14，进去找到L15点确定再次确定后退出回到SET，按下箭头即可找到ST2，点进去找到IN2，1000、1500按照原来的设置45A、72A，确定后退出回到IN2，按下箭头找到AC2，调整为8S，1000、1500方通用，即可完成设置二：变频器的设置方法1：按住导航按钮，旋转到SET（设置）菜单，按进去旋转至ACC（加速时间），按进去把默认的3S调整至30S，按ESC退出至ACC，然后旋至DEC（减速时间），同样的方法时间调整为30S，安ESC退出至DEC，同理调整HSP（高速频率）为60Hz，如果不是这个低频最高也超过不了，同理旋转至ITH（电机热电流），一般为电机额定电流的1.2-1.5倍，一般1000方为8A，1500方为14A。

2：设置完毕后按ESC返退至SET，再旋至drC（电机控制）菜单，核对上面的参数，旋转导航按钮即可，bFr（标准电机频率）为50Hz，UnS（电机额定电压）为400V，FrS （电机额定频率）为50Hz，nCr（电机额定电流），1000方为6.7A，1500方为11.6A，nSP（电机额定速度），一般为1250-1450rpm不等，COS（电机功率因素）为0.87-0.93，具体看铭牌。

3：设置完毕后按ESC返退至drC，再旋至IO（输入/输出配置）菜单，旋转导航按钮至AO1t（电压电流源类型），旋至4A（电流4-20mA信号），在退出旋至dO（模拟/逻辑输出），调整为OFr。

THANKS !!!致力为企业和个人提供合同协议，策划案计划书，学习课件等等打造全网一站式需求欢迎您的下载，资料仅供参考。

施耐德变频器，软启动器调试方法更新版一：软启动器调试方法按下箭头找到SET，点进去找到IN（电流），1000方45A，1500方72A确定后退出回到IN，再向下点找到ACC，调整为8S，1000、1500方通用确定后退出回到SET，按下箭头找到IO，找到L14，进去找到L15点确定再次确定后退出回到SET，按下箭头即可找到ST2，点进去找到IN2，1000、1500按照原来的设置45A、72A，确定后退出回到IN2，按下箭头找到AC2，调整为8S，1000、1500方通用，即可完成设置二：变频器的设置方法1：按住导航按钮，旋转到SET（设置）菜单，按进去旋转至ACC（加速时间），按进去把默认的3S调整至30S，按ESC退出至ACC，然后旋至DEC（减速时间），同样的方法时间调整为30S，安ESC退出至DEC，旋至LSP（低速频率），这里参见冬夏调整标准，一般冬天为30Hz，夏天为50Hz或者更高（最多60Hz），后面更新部分有用程序控制风机频率的操作，同理调整HSP（高速频率）为60Hz，如果不是这个低频最高也超过不了，同理旋转至ITH（电机热电流），一般为电机额定电流的1.2-1.5倍，一般1000方为8A，1500方为14A。

2：设置完毕后按ESC返退至SET，再旋至drC（电机控制）菜单，核对上面的参数，旋转导航按钮即可，bFr（标准电机频率）为50Hz，UnS（电机额定电压）为400V，FrS（电机额定频率）为50Hz，nCr（电机额定电流），1000方为6.7A，1500方为11.6A，nSP（电机额定速度），一般为1250-1450rpm不等，COS（电机功率因素）为0.87-0.93，具体看铭牌。

3：设置完毕后按ESC返退至drC，再旋至IO（输入/输出配置）菜单，旋转导航按钮至AO1t（电压电流源类型），旋至4A（电流4-20mA信号），在退出旋至dO（模拟/逻辑输出），调整为OFr。
