LED驱动电源恒流方案大全

恒流方案大全恒流源是电路中广泛使用的一个组件，这里我整理一下比较常见的恒流源的结构和特点。

恒流源分为流出(Current Source)和流入(Current Sink)两种形式。

最简单的恒流源，就是用一只恒流二极管。

实际上，恒流二极管的应用是比较少的，除了因为恒流二极管的恒流特性并不是非常好之外，电流规格比较少，价格比较贵也是重要原因。

最常用的简易恒流源如图(1) 所示，用两只同型三极管，利用三极管相对稳定的be电压作为基准，电流数值为：I = Vbe/R1。

这种恒流源优点是简单易行，而且电流的数值可以自由控制，也没有使用特殊的元件，有利于降低产品的成本。

缺点是不同型号的管子，其be电压不是一个固定值，即使是相同型号，也有一定的个体差异。

同时不同的工作电流下，这个电压也会有一定的波动。

因此不适合精密的恒流需求。

为了能够精确输出电流，通常使用一个运放作为反馈，同时使用场效应管避免三极管的be电流导致的误差。

典型的运放恒流源如图(2)所示，如果电流不需要特别精确，其中的场效应管也可以用三极管代替。

电流计算公式为：I = Vin/R1这个电路可以认为是恒流源的标准电路，除了足够的精度和可调性之外，使用的元件也都是很普遍的，易于搭建和调试。

只不过其中的Vin还需要用户额外提供。

从以上两个电路可以看出，恒流源有个定式（寒，“定式”好像是围棋术语XD），就是利用一个电压基准，在电阻上形成固定电流。

有了这个定式，恒流源的搭建就可以扩展到所有可以提供这个“电压基准”的器件上。

最简单的电压基准，就是稳压二极管，利用稳压二极管和一只三极管，可以搭建一个更简易的恒流源。

如图(3)所示：电流计算公式为：I = (Vd-Vbe)/R1TL431是另外一个常用的电压基准，利用TL431搭建的恒流源如图(4)所示，其中的三极管替换为场效应管可以得到更好的精度。

TL431组成流出源的电路，暂时我还没想到:)TL431的其他信息请参考《TL431的内部结构图》和《TL431的几种基本用法》电流计算公式为：I = 2.5/R1事实上，所有的三端稳压，都是很不错的电压源，而且三端稳压的精度已经很高，需要的维持电流也很小。

LED驱动电源恒流电路方案详解LED驱动电源是一种将交流电转换成直流电，并能稳定地提供给LED 供电的设备。

恒流电路是其中一种常见的驱动方案，其主要功能是通过控制电流大小来保证LED的工作电流始终保持在一定范围内，从而实现LED 的稳定工作。

一、恒流电路的原理恒流电路的原理是通过电流控制器（current controller）来控制供电电流。

当LED的电流变化时，电流控制器会尽量保持输出电流不变，从而保证LED的光亮度稳定。

通常情况下，电流控制器的工作原理可以分为两种方式：线性驱动和开关驱动。

线性驱动方式：电流控制器通过调节电源电压和输出电阻来控制电流大小。

当LED电压波动时，电流控制器会自动调节电源电压，使得输出电流恒定。

这种方式的优点是简单可靠，成本较低，但效率较低，产生的功耗较大。

开关驱动方式：电流控制器通过开关元件（如晶体管、MOS管等）控制电流。

当LED电压波动时，电流控制器通过调节开关元件的导通时间来控制电流大小。

这种方式的优点是效率高，灵活可控，但需要较复杂的控制电路和开关元件。

二、恒流电路的主要组成部分1.整流桥：负责将交流电转换为直流电，并提供给后续的电路进行处理。

2.滤波电容：用于减小输出直流电的波动，使得输出电流更加稳定。

3.电流控制器：根据LED的工作电流要求，通过调节电源电压或开关元件导通时间来控制输出电流及保持其稳定。

4.电阻调节器：通过调节电阻的大小来调整电流控制器的工作点，实现输出电流的精确调节。

三、恒流电路的设计要点1.选择合适的电流控制器：根据LED的工作电流要求和驱动电压范围选择合适的电流控制器。

常用的电流控制器有线性调节型和开关型两种，可以根据具体需求进行选择。

2.设计适当的电阻调节器：电阻调节器的设计应符合LED的工作电流要求，同时要注意电阻的耗散功率不能过大，以免影响电路的稳定性和寿命。

3.选择合适的整流桥和滤波电容：整流桥和滤波电容的选择应根据驱动电流和电压波动范围来确定，以确保输出电流的稳定性和纹波的较小。

LED高效恒流驱动电源的设计指导书第1章结论1.1 LED工作原理1.1.1LED发光原理发光二极管《£0）是一种将把电能变成光能的器件，发光二极管的主要部份是由p型半导体和n型半导体组成的晶片，在P型半导体中，空穴占有绝对地位，而在N型半导体中电子占绝大多数。

在这两者之间是p-n结。

的大体工作过程是一个电变光的过程，当LED的p-n结由外部电路加上正向偏压时，P区的正电荷将向N区扩散，同时N区的电子也向P区扩散，电子与空穴结合然后释放能量，一部分能量由光的形式散发出来，这就是发光的原因。

不同大小的能量水平的差异，频率和波长的光的不同，相应的光的颜色是不同的，这便是LED发光原理。

1.1.21£口光源的特点1超低能耗比起传统的白炽灯为首的白炽灯，至少节省20%以上的电量，节约了资源。

2超长寿命传统的节能灯的寿命是2000~8000小时，而LED照明灯寿命可达5万~10万小时。

3响应时间短LED灯的响应时间比传统的照明灯快几个数量级。

4工作电压低LED的驱动电源既可以是高压电源又可以是低压电源，相比传统的照明灯，它更加适应电压的变化，电压发生变化的时候不容易损坏。

5绿色环保符合欧盟标准，不会造成环境污染，并且1£0可以被回收利用。

6坚固可靠LED完全封装在循环氧树脂里面的1£0，它比传统照明灯更加坚固不易损坏。

7不招蚊虫因LED用二极管发光技术，使用的冷光源，所以不招蚊虫。

8自选颜色可以通过不同的设计以及电流的大小来改变LED的颜色。

如小电流时为红色的LED，随着电流的增加，可以依次变为橙色，黄色，最后为绿色。

目前白色LED发光效率已经突破120LM/W，是白炽灯15LM/W的8倍，是荧光灯50LM/W的2倍多。

LED的光谱中没有紫外线和红外线成分，所以有害辐射小。

在散热良好的情况下，LED的光通量半衰期大于5万小时以上，可以正常使用20年，器件寿命一般都在10万小时以上，是荧光灯寿命的10倍，是白炽灯的100倍。

LED照明用恒流电源的实现方案恒流电源是一种用于驱动LED照明的电源装置，主要用于保证LED照明灯具工作时的电流稳定，从而提高照明效果和延长LED的使用寿命。

以下是实现恒流电源的一种方案。

1.恒流源原理及工作原理：恒流源原理是通过反馈控制的方式，根据LED的电压变化和设定的恒流值，调整输出电流的大小，始终保持恒定的电流流过LED。

工作原理如下：a.输入电源经过整流滤波电路，将交流电转换为直流电；b.启动电路将直流电转换为恒定的电流源，并经过反馈控制；c.反馈控制电路感知到LED电压的变化，将信号传递给恒流源；d.恒流源调整输出电流的大小，以保持设定的恒流值；e.恒流源输出的电流经过降压电路后驱动LED照明。

2.恒流源的设计要点：a.恒流源的电流稳定性：恒流源必须具备较高的电流稳定性，以确保输出的电流能够保持恒定，避免过大或过小的电流对LED造成损坏。

b.反馈控制电路的设计：反馈控制电路感知LED电压的变化，并将信号传递给恒流源进行调整。

合理设计反馈控制电路能够提高恒流源的精度和稳定性。

c.整流滤波电路：恒流源需要采用整流滤波电路将交流电转换为直流电，同时保证输出的直流电的质量，以保证恒流源的工作效果。

d.输出端的降压电路：恒流源需要通过降压电路将输出的电压调整至LED的工作电压范围，以保证输出电流能够恒定地流过LED。

e.温度控制：恒流源需要具备温度控制功能，以确保在高温环境下恒流源工作稳定，避免过热损坏。

3.具体实现方案：a.选择合适的恒流源芯片：根据实际应用需求选择具有良好性能的恒流源芯片，例如：AP8801芯片。

b.设计整流滤波电路：根据输入电压范围和质量要求设计合适的整流滤波电路，例如：桥式整流电路和电容滤波电路。

c.设计反馈控制电路：选择合适的反馈电路，例如：基准电压源和比较器构成的反馈控制电路，用于感知LED电压的变化并传递给恒流源芯片。

d.设计降压电路：根据LED的工作电压范围，选择合适的降压电路，例如：线性稳压芯片或开关稳压电路。

LED驱动电源方案全攻略LED（Light Emitting Diode）驱动电源是用来为LED灯提供电能的电源装置。

LED灯是一种半导体光电器件，需要稳定的电流和电压来驱动。

有多种LED驱动电源方案可供选择，每种方案都有不同的特点和适用场景。

以下是关于LED驱动电源方案的全攻略：1.直接驱动电源方案：直接将LED连接到电源供电，通过电阻限流来保证电流稳定。

这种方案成本较低，但效率较低，不适用于大功率LED灯。

2.恒流驱动电源方案：通过恒流驱动电路来保持LED工作电流恒定，以提高LED的亮度和寿命。

这种方案适用于需要稳定亮度的应用，如室内照明和显示屏。

3.PWM调光驱动电源方案：采用脉冲宽度调制（PWM）技术来控制电流，通过改变脉冲信号的占空比来调节LED的亮度。

这种方案适用于需要可调光的应用，如舞台照明和电视背光。

4.开关电源驱动电源方案：采用开关电源技术，将输入电压经过变压和整流等处理，输出稳定的电流来驱动LED。

这种方案具有高效率和稳定性，适用于大功率和长距离驱动的应用，如户外照明和景观照明。

5.驱动电流调节方案：通过调节驱动电流的大小来控制LED的亮度。

可以使用恒流源、可调电阻、PWM调光等方法来实现驱动电流的调节。

6.功率因数校正方案：LED驱动电源需要具备良好的功率因数，以减少谐波对电网的污染。

可以采用PFC预矫正电路、LC滤波网络等方法来校正功率因数。

7.绝缘驱动电源方案：为了提高安全性能，LED驱动电源通常需要具备绝缘功能，以隔离输入和输出电路。

可以采用变压器隔离、光耦隔离等技术来实现绝缘功能。

当选择LED驱动电源方案时，需要综合考虑LED的特性、应用场景、成本和效率等因素。

根据具体需求，可以选择恒流驱动电源、PWM调光电源或者开关电源等方案。

此外，还要注意选择合适的功率因数校正和绝缘功能，以确保LED驱动电源的安全性和稳定性。

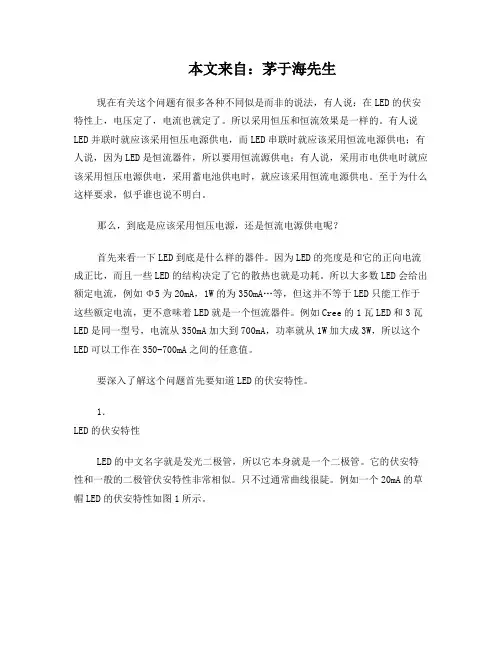

本文来自：茅于海先生现在有关这个问题有很多各种不同似是而非的说法，有人说：在LED的伏安特性上，电压定了，电流也就定了。

所以采用恒压和恒流效果是一样的。

有人说LED并联时就应该采用恒压电源供电，而LED串联时就应该采用恒流电源供电；有人说，因为LED是恒流器件，所以要用恒流源供电；有人说，采用市电供电时就应该采用恒压电源供电，采用蓄电池供电时，就应该采用恒流电源供电。

至于为什么这样要求，似乎谁也说不明白。

那么，到底是应该采用恒压电源，还是恒流电源供电呢？首先来看一下LED到底是什么样的器件。

因为LED的亮度是和它的正向电流成正比，而且一些LED的结构决定了它的散热也就是功耗。

所以大多数LED会给出额定电流，例如Φ5为20mA，1W的为350mA…等，但这并不等于LED只能工作于这些额定电流，更不意味着LED就是一个恒流器件。

例如Cree的1瓦LED和3瓦LED是同一型号，电流从350mA加大到700mA，功率就从1W加大成3W，所以这个LED可以工作在350-700mA之间的任意值。

要深入了解这个问题首先要知道LED的伏安特性。

1．LED的伏安特性LED的中文名字就是发光二极管，所以它本身就是一个二极管。

它的伏安特性和一般的二极管伏安特性非常相似。

只不过通常曲线很陡。

例如一个20mA的草帽LED的伏安特性如图1所示。

图1. 小功率LED的伏安特性假如用干电池或蓄电池供电，那么因为LED伏安特性的非线性，很小的电压变化就会引起很大的电流变化，上图中电源电压在3.3V时正向电流为20mA的LED，如果用3节干电池供电，新的电池电压超过1.5V，3节就是4.5V，LED的电流就会超过100mA，很快就会烧坏。

对于1W的大功率LED也是如此，图2是某公司1W的LED伏安特性，而一个12V蓄电池的电压，在充满电到快放完电的电压可以从14.5V降到10.5V。

相差将近20%。

从伏安特性上可以看出，电源电压的10%的变化（3.4V-3.1V），就会引起正向电流的3.5倍的变化（从350mA变到100mA）。

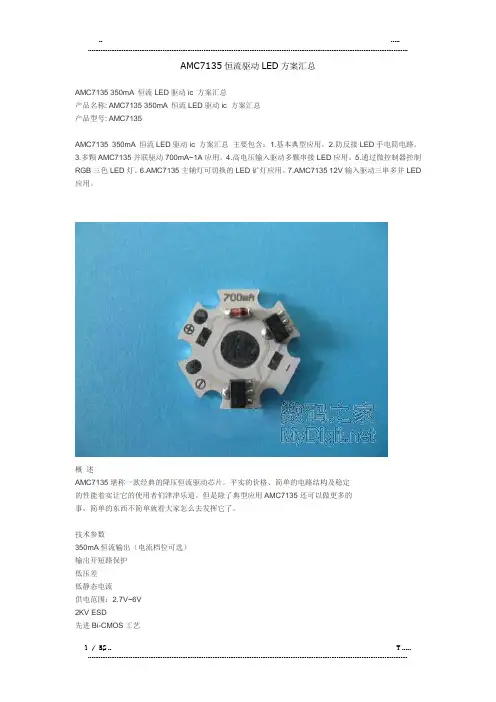

AMC7135恒流驱动LED方案汇总AMC7135 350mA 恒流LED驱动ic 方案汇总产品名称: AMC7135 350mA 恒流LED驱动ic 方案汇总产品型号: AMC7135AMC7135 350mA 恒流LED驱动ic 方案汇总主要包含：1.基本典型应用。

2.防反接LED手电筒电路。

3.多颗AMC7135并联驱动700mA~1A应用。

4.高电压输入驱动多颗串接LED应用。

5.通过微控制器控制RGB三色LED灯。

6.AMC7135主辅灯可切换的LED矿灯应用。

7.AMC7135 12V输入驱动三串多并LED 应用。

概述AMC7135堪称一款经典的降压恒流驱动芯片。

平实的价格、简单的电路结构及稳定的性能着实让它的使用者们津津乐道。

但是除了典型应用AMC7135还可以做更多的事，简单的东西不简单就看大家怎么去发挥它了。

技术参数350mA恒流输出（电流档位可选）输出开短路保护低压差低静态电流供电范围：2.7V~6V2KV ESD先进Bi-CMOS工艺SOT89和TO252封装AMC7135应用方案汇总见下（附电路图）1.典型应用电路无需任何外围器件2.防电池反接的LED驱动电路3.多颗AMC7135并接驱动700mA~1A应用4. 输入12V驱动3颗串接白光LED应用（如负载改为红光LED VF=2V，该应用则可串5颗LED）5.通过微控制器及on/off装置配合7135实现RGB三色LED亮暗程度的控制。

达到多彩混色的功能。

6.矿灯所需的主灯及辅灯可切换照明电路7.输入电压12V，采用78L05降压，配合7135实现1W LED 3串多并电路最新文件---------------- 仅供参考--------------------已改成-----------word文本--------------------- 方便更改赠人玫瑰，手留余香。

LED驱动电源恒流电路方案设计详解一、引言LED（Light Emitting Diode）作为一种新型的发光元件，由于其高效、长寿命、低功耗和环保等特点，已经广泛应用于照明、显示、通信和汽车行业等领域。

由于LED的亮度与注入电流之间的关系呈非线性特性，为了确保LED的工作性能和寿命，必须采用恒流驱动方式。

本文将详细介绍LED驱动电源恒流电路方案设计的各个重要部分和关键参数。

二、基本原理恒流驱动的LED电源主要通过对驱动电流进行精确控制来保持LED的亮度恒定。

常见的恒流驱动方式有线性调整电流、PWM调光和开关电源调整电流等，其中开关电源调整电流方式具有成本低、效率高和体积小等优点。

三、方案设计1.整流电路：将交流电转换为直流电的整流电路是LED驱动电源的基础，常见的整流电路有整流桥式电路和谐振电路等。

整流电路应具备稳定的输出电压和低的纹波电流。

2.滤波电路：滤波电路主要去除整流电路输出的纹波电压和纹波电流，以保证输出电压和电流的稳定性。

常见的滤波电路有电容滤波和电感滤波等。

3.恒流控制电路：恒流控制电路是LED驱动电源中最重要的部分，其主要功能是确保输出电流的稳定性，以保障LED的亮度和寿命。

常见的恒流控制方法有反馈控制和开环控制两种。

在反馈控制中，可以通过调整电阻、电流比较器和反馈回路等来控制输出电流。

开环控制则主要通过设置器件的参数来实现，如电阻、电感和电容等。

4.保护电路：保护电路主要用于预防LED驱动电源过压、过流和过温等异常情况，以保护LED的正常工作和延长其寿命。

常见的保护电路有过压保护、过流保护和过温保护等。

四、关键参数1.输出电流：输出电流是LED驱动电源中最关键的参数之一，它决定了LED的亮度和寿命。

输出电流应根据LED的特性和应用场景来确定，一般常见的输出电流为350mA、500mA和700mA等。

2.输出电压：输出电压是LED驱动电源的另一个重要参数，它应根据所驱动的LED串联电压来确定。

常见led驱动电源电路设计大全（十款电路设计原理图详解）★★★led驱动电源电路设计（一）LED电源有很多种类，各类电源的质量、价格差异非常大，这也是影响产品质量及价格的重要因素之一。

LED驱动电源通常可以分为三大类，一是开关恒流源，二是线性IC电源，三是阻容降压电源。

1、开关恒流源采用变压器将高压变为低压，并进行整流滤波，以便输出稳定的低压直流电。

开关恒流源又分隔离式电源和非隔离式电源，隔离是指输出高低电压隔离，安全性非常高，所以对外壳绝缘性要求不高。

非隔离安全性稍差，但成本也相对低，传统节能灯就是采用非隔离电源，采用绝缘塑料外壳防护。

开关电源的安全性相对较高（一般是输出低压），性能稳定，缺点是电路复杂、价格较高。

开关电源技术成熟，性能稳定，是目前LED照明的主流电源。

图1：开关恒流隔离式日光灯管电源图2：开关恒流隔离电源原理图图3：开关恒流源电源图4：开关恒流非隔离电源原理图。

2、线性IC电源采用一个IC或多个IC来分配电压，电子元器件种类少，功率因数、电源效率非常高，不需要电解电容，寿命长，成本低。

缺点是输出高压非隔离，有频闪，要求外壳做好防触电隔离保护。

市面上宣称无（去）电解电容，超长寿命的，均是采用线性IC电源。

IC驱电源具有高可靠性，高效率低成本优势，是未来理想的LED驱动电源。

图5：线性IC电源图6：线性IC电源原理图3、阻容降压电源采用一个电容通过其充放电来提供驱动电流，电路简单，成本低，但性能差，稳定性差，在电网电压波动时及容易烧坏LED，同时输出高压非隔离，要求绝缘防护外壳。

功率因数低，寿命短，一般只适于经济型小功率产品（5W以内）。

功率高的产品，输出电流大，电容不能提供大电流，否则容易烧坏，另外国家对高功率灯具的功率因数有要求，即7W以上的功率因数要求大于0.7，但是阻容降压电源远远达不到（一般在0.2-0.3之间），所以高功率产品不宜采用阻容降压电源。

市场上，要求不高的低端型的产品，几乎全部是采用阻容降压电源，另外，一些高功率的便宜的低端产品，也是采用阻容降压电源。

LED线性恒流方案引言LED（Light Emitting Diode）作为一种新型的照明光源，因其高效、长寿命、可调光等特点而广泛应用于各个领域。

在实际应用中，为了确保LED的正常工作和延长其寿命，需要使用恒流电源来驱动LED。

本文将介绍LED线性恒流方案的原理、常见的实现方法以及其优缺点。

原理LED的亮度与其电流之间存在一定的正比关系，因此恒流驱动是保证LED亮度稳定的关键。

LED线性恒流方案通过将电源与LED串联，并通过一个可调电阻实现恒流驱动。

具体原理如下：1.将电源与LED串联，形成一个闭合电路，电流由电源提供；2.通过可调电阻控制电路中的电流，从而实现恒流驱动。

常见的实现方法LED线性恒流方案有多种实现方法，下面将介绍一些常见的方法。

电阻法电阻法是最简单、常见的实现LED线性恒流的方法。

具体实现如下：1.根据LED的工作电压和额定电流确定合适的电阻值；2.将电阻接在LED的负极与地之间，形成一个简单的串联电路。

这种方法的优点是简单易行，成本低，但是电阻会消耗一定的功率，导致效率较低。

稳压管法稳压管法通过将稳压管与电阻组合来实现LED线性恒流。

具体实现如下：1.根据LED的工作电压和额定电流选择合适的稳压管型号；2.将稳压管与电阻组合，形成一个简单的串联电路。

稳压管法的优点是稳定性较好，能够保持恒定的电流输出，并且效率较高。

然而，稳压管的价格较高，会增加整体的成本。

集成恒流驱动芯片法集成恒流驱动芯片法是当前较为常见的LED线性恒流方案，具体实现如下：1.选择合适的LED驱动芯片，具有线性恒流输出的特性；2.将LED驱动芯片与LED串联，形成一个闭合电路。

集成恒流驱动芯片法的优点是集成度高、效率高、稳定性好，并且可以方便地控制LED的亮度。

然而，需要购买专用的LED驱动芯片，成本相对较高。

优缺点分析LED线性恒流方案有其优点和缺点，下面进行简单的分析。

优点1.确保LED的亮度稳定，提供稳定的照明效果；2.延长LED的使用寿命；3.可以方便地控制LED的亮度，实现调光功能；4.实现简单，成本较低。

led驱动ic方案LED驱动IC是一种用于供电并控制LED灯的集成电路。

它在LED 照明应用中起着至关重要的作用。

通过合理选择和应用LED驱动IC方案，可以实现高效的LED照明系统，提高能源利用率和照明质量。

本文将介绍几种常见的LED驱动IC方案。

一、恒流驱动IC方案恒流驱动IC方案是一种常见且有效的LED驱动方式。

它通过控制电流来驱动LED灯，使LED工作在恒定的电流下，从而提供稳定亮度的照明效果。

这种方案的优点是电流稳定，可以确保LED的亮度和寿命一致。

而且恒流驱动IC还通常具有过流和短路保护功能，可以保证LED的安全使用。

二、PWM调光驱动IC方案PWM调光驱动IC方案是一种常用的LED调光方式。

该方案通过调节PWM信号的占空比来控制LED的亮度。

PWM调光具有调光范围广、亮度稳定、调光效果好等优点。

在此方案中，通常使用LED驱动IC来产生高频PWM信号，并将其输出给LED灯，从而实现LED的调光控制。

三、开关模式电源驱动IC方案开关模式电源驱动IC方案是一种常见的高效能LED驱动方案。

该方案通常采用开关电源拓扑结构，通过控制开关管的导通和截止时间来调节输出电压和电流。

这种方案的优点是高转换效率、稳定输出、可靠性高等特点。

此外，开关模式电源驱动IC还常常具有过温、过载等保护功能，确保LED的安全运行。

四、恒压驱动IC方案对于某些特定应用场景，如LED背光模块、LED显示屏等，需要稳定的电压驱动。

恒压驱动IC方案是一种常见的解决方案。

它通过控制输出电压的稳定性来驱动LED。

在此方案中，常常使用恒压驱动IC 控制DC-DC变换器，将输入电源的电压转换为LED所需的稳定输出电压。

总结：LED驱动IC方案各有特点，适用于不同的LED照明应用场景。

恒流驱动IC方案适用于要求亮度和寿命一致的场合；PWM调光驱动IC 方案适用于要求调光范围广的场合；开关模式电源驱动IC方案适用于要求高效能和稳定输出的场合；恒压驱动IC方案适用于某些特殊的LED应用场景。

LED驱动电源：用TL431做的几个恒流电路分享！引言可以毫不夸张的说，LED驱动电源将直接决定LED灯的可靠性与寿命;作为电源工程师，我们知道LED的特性需要恒流驱动，才能保证其亮度的均匀，长期可靠的发光。

我们来谈谈比较流行的TL431的几种恒流方式。

1、单个TL431恒流电路图1如上图，即是利用单个TL431恒流的示意图原理：此电路非常简单，利用了431的2.495V的基准来做恒流，同样限制了LED上面的压降，但优点与缺点同样明显。

优点：电路简单，元器件少，成本低，因为TL431的基准电压精度高，R12,T13只要采高精度电阻，恒流精度比较高缺点：由于TL431是2.5V基准，故恒流取样电路的损耗极大，不适合做输出电流过大的电源此电路的致命缺陷是不能空载，故不适合做外置式的LED电源。

这个电路的恒流点计算相信大家都知道：ID=2.495/(R12//R13) 取样电阻R12，R13的功率为PR=2.495*2.495/R13)，对于小功率电源来说，这个功率的损耗相当可观，所以不建议采用此电路做电流大于200mA的产品2、单个TL431恒流改进型电路图2如上图，即是利用单个TL431恒流的改进型示意图原理：此电路同样是利用了TL431的2.495V的基准来做恒流，跟上面的电路不同点在于减少了电流取样电路的电压，只要合计设计R12,R13,R14的值，可以限制LED上面的压降优点：电路简单，元器件少，成本低，跟上面电路相比，显著降低了取样电阻的功耗，恒流精度很高，克服了上面的电路不能空载的致命缺陷，当有个别LED击穿时，可以自动调整输出电压缺点：当输出空载时，输出电压会有上升，上升幅度由电流取样电路电阻与R12,R13的比值决定。

其实这个电路的真正缺点是：当单个LED的压降一致性不高时，恒流点也会相应发生变化。

比如最常见的12串的LED灯，最低压降为35.5V左右，最高回到37.4V左右(个人的经验，当然不同厂家的情况会不一样)，那么恒流精度就会相差到5%-8%3、两个TL431恒流电路图3这个电路还有个最大特点是：在某个范围内可以精确的恒压恒流。

大功率LED照明恒流驱动方案介绍（精）（精选5篇）第一篇：大功率LED照明恒流驱动方案介绍(精)大功率LED 照明用恒流驱动方案介绍序言LED 即发光二极管，是一种半导体固体发光器件。

它是利用固体半导体芯片作为发光材料，在半导体中通过载流子发生复合放出过剩的能量而引起光子发射，直接发出红、黄、蓝、绿、青、橙、紫、白色的光。

LED 一般被称为第四代照明光源或绿色光源，具有高节能、利环保、寿命长、体积小、高亮度等特点，可以广泛应用于各种指示、显示、装饰、背光源、普通照明和城市夜景等领域；LED 灯作为一种新的照明用光源，正在逐渐得到大规模和大范围内的应用；LED 照明灯自身在节能，长寿，高能效，亮度方便可调节等方面的优异特性也符合现在倡导的低碳，环保的大趋势；目前，LED 照明在LED 背光，LED 广告灯，LED 幕墙，大功率LED 路灯，LED 节能灯及日光灯，LED 显示等领域得到广泛深入的应用；预计在未来几年内，LED 灯将可能逐渐进入家庭照明，室内外照明等领域，成为一种重要的照明光源。

决定LED 灯的性能和寿命的核心部分是LED 恒流驱动电路，LED 灯的寿命（光亮度衰减）与驱动电流的稳定性和电流纹波或杂讯息息相关，LED 灯的可靠性主要取决于驱动芯片的可靠性和各种安全保护措施；芯龙半导体作为专业的电源管理芯片设计者，提供一系列高压，大电流，高效率，高可靠性，高性价比的LED 恒流驱动芯片；在大电流LED 单片全集成恒流驱动芯片领域，芯龙处于全球范围内的业界领先地位。

芯龙半导体的一系列LED 驱动芯片支持市电，直流稳压电源，太阳能电池，电子变压器，交流变压器，蓄电池，车载电源等多种供电方式；输出恒流驱动LED 的功率从10W~100W全系列；LED 模组可以串联，并联，串并联结合等多种连接方式；电路拓朴支持降压，升压，升降压等多种结构。

上海芯龙半导体致力于开发耐高压、高效率、大电流、高可靠性、高性价比的单片开关模拟电源管理类集成电路，开发出一大批耐高压、高效率、大电流、高可靠性、高性价比的产品，逐步推向市场，可以应用于绝大部分供电的领域和应用。

LED驱动电源恒流方案大全LED（Light Emitting Diode，发光二极管）是半导体发光元件，由于其高效、长寿命、环保等优点，在照明、显示、指示等领域得到广泛应用。

但是，LED的工作必须在恒流的驱动下才能达到最佳效果，因此需要恒流驱动电源。

本文将介绍LED驱动电源的几种常见的恒流驱动方案。

1.电流源驱动方案电流源驱动方案是最基本、最简单的LED恒流驱动方法。

该方案通过使用电流源（如稳压二极管、晶体管、电流表等）将恒定的电流传送到LED中，从而实现LED的恒流驱动。

这种方案成本低、简单易懂，但是稳定性不高，容易受到环境温度、供电电压等因素的影响。

2.直接驱动方案直接驱动方案是将LED直接连接到恒定电流的电源上，从而实现恒流驱动。

这种方案不需要额外的驱动电路，成本低，但是灵活性差，无法调节电流。

3.变阻驱动方案变阻驱动方案通过改变电阻来调节LED的工作电流，从而实现恒流驱动。

该方案简单易懂，成本较低，但是调节范围有限。

4.PWM调光驱动方案PWM调光驱动方案通过通过调节PWM脉宽来控制LED的亮度，从而实现恒流驱动和调光功能。

该方案具有亮度可调节性高、节能等优点，广泛应用于LED显示屏、背光等领域。

但是，该方案需要专门的PWM调光电路，成本较高。

5.恒流驱动芯片方案总结：LED恒流驱动是保证LED正常工作的重要因素，不同的应用场景需要选择不同的恒流驱动方案。

本文介绍了电流源驱动方案、直接驱动方案、变阻驱动方案、PWM调光驱动方案和恒流驱动芯片方案等几种常见的LED恒流驱动方案。

在选择具体方案时，需要考虑成本、灵活性、调光范围和稳定性等因素。
