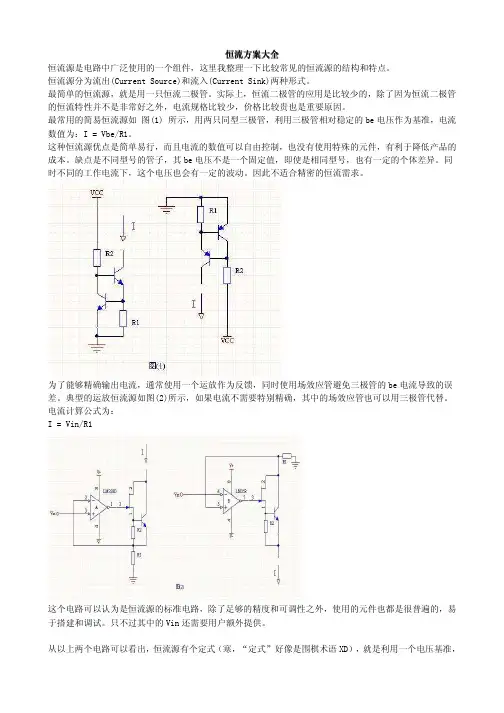

恒流方案大全恒流源是电路中普遍利用的一个组件，那个地址我整理一下比较常见的恒流源的结构和特点。
恒流源分为流出(Current Source)和流入(Current Sink)两种形式。
最简单的恒流源，确实是用一只恒流二极管。
事实上，恒流二极管的应用是比较少的，除因为恒流二极管的恒流特性并非是超级好之外，电流规格比较少，价钱比较贵也是重要缘故。
最经常使用的简易恒流源如图(1) 所示，用两只同型三极管，利用三极管相对稳固的be电压作为基准，电流数值为：I = Vbe/R1。
这种恒流源优势是简单易行，而且电流的数值能够自由操纵，也没有利用特殊的元件，有利于降低产品的本钱。
缺点是不同型号的管子，其be电压不是一个固定值，即便是相同型号，也有必然的个体不同。
同时不同的工作电流下，那个电压也会有必然的波动。
因此不适合周密的恒流需求。
为了能够精准输出电流，通常利用一个运放作为反馈，同时利用处效应管幸免三极管的be 电流致使的误差。
典型的运放恒流源如图(2)所示，若是电流不需要专门精准，其中的场效应管也能够用三极管代替。
电流计算公式为：I = Vin/R1那个电路能够以为是恒流源的标准电路，除足够的精度和可调性之外，利用的元件也都是很普遍的，易于搭建和调试。
只只是其中的Vin还需要用户额外提供。
从以上两个电路能够看出，恒流源有个定式（寒，“定式”仿佛是围棋术语XD），确实是利用一个电压基准，在电阻上形成固定电流。
有了那个定式，恒流源的搭建就能够够扩展到所有能够提供那个“电压基准”的器件上。
最简单的电压基准，确实是稳压二极管，利用稳压二极管和一只三极管，能够搭建一个更简易的恒流源。
如图(3)所示：电流计算公式为：I = (Vd-Vbe)/R1TL431是另外一个经常使用的电压基准，利用TL431搭建的恒流源如图(4)所示，其中的三极管替换为场效应管能够取得更好的精度。
TL431组成流出源的电路，临时我还没想到:)TL431的其他信息请参考《》和《》电流计算公式为：I = R1事实上，所有的三端稳压，都是很不错的电压源，而且三端稳压的精度已经很高，需要的维持电流也很小。
利用三端稳压组成恒流源，也有超级好的性价比，如图(5)所示。
这种结构的恒流源，不适合过小的电流，因为那个时候，三端稳压自身的维持电流会致使较大的误差。
电流计算公式为：I = V/R1，其中V是三端稳压的稳压数值。
实际的电路中，有一些特殊的结构，也能够提供专门好的恒流特性，最典型的确实是一个很高的电压通过一个电阻在一个低压设备上形成电流，如图(6)，那个恒流源的精度，取决于高压的精准度和低压设备本身致使的电压波动。
在一些开关电源电路中，那个结构用来给三极管提供偏置电流。
电流计算公式为：I = Vin/R1值得一提的是，以上这些恒流源并非都适合安培以上级别的恒流应用，因为电阻上面太大的电流会致使发烧严峻。
图(2)能够通过利用更小的电阻来降低那个热量，只是在单电源供电模式下，多数运放都不能有效检测和输出接近地或Vcc的电压，因此必需利用特殊的器件才能达到要求。
有个简单的方法是通过一个稳压器件（稳压管，或TL431等）偏置电阻上面的电压，使得那个电压进入运放的检测范围。
恒流源的实质是利用器件对电流进行反馈，动态调剂设备的供电状态，从而使得电流趋于恒定。
只要能够取得电流，就能够够有效形成反馈，从而成立恒流源。
能够进行电流反馈的器件，还有电流互感器，或利用霍尔元件对电流回路上某些器件的磁场进行反馈，也能够利用回路上的发光器件（例如光电耦合器，发光管等）进行反馈。
这些方式都能够组成有效的恒流源，而且更适合大电流等特殊场合，只是因为这些实现形式的电路都比较复杂，那个地址就不一一介绍了。
在高级的小功率LED产品中也会用到LED恒流源电源。
拿到一个LED电源，找到名牌参数。
小功率LED光条方面比较多。
可不能隋负载的转变而转变，通常应用在小功率的LED 模组，。
可不能隋负载的转变而转变，通常应用在大功率的LED产品上面。
我想还有很多的朋友不必然明白。
咱们别离作出分析：1）恒压源电源的在允许的负载情况下，输出的电压是恒定的，不会隋负载的变化而变化，通常应用在小功率的模组，小功率LED光条方面比较多。
2）恒流源电源在允许的负载情况下，输出的电流是恒定的，不会隋负载的变化而变化，通常应用在大功率的LED上面在高档的小功率LED产品中也会用到LED恒流源电源。
如果要想加长LED产品的寿命，LED电源的选择很重要，而恒流源电源是LED的最佳选择对像。
通常情形下，很多的朋友拿到LED电源，不明白怎么样区分恒压源和恒流源。
我在那个地址给大伙儿讲一个很有效的区分小技术（那个小技术平常只有咱们的学员才能学到的啊！）拿到一个LED电源，找到名牌参数。
找到输出电压那个关键参数：若是它的电压标称是一个恒定值，那么是恒压源。
若是是一个范围值，那么是恒流源。
例如：有一个电源它的输出电压是12V，咱们那么确信那个是恒压源，若是它标称的是30-70V呢，那么那个电源必然是够恒流源。
你是不是感觉那个方式很有效呢？5W通用输入恒压/恒流充电器电源的电路图在本设计中，二极管D1到D4对AC输入进行整流。
电容C1和C2对经整流的AC进行滤波。
电感L1和L2和电容C1和C2组成一个π型滤波器，对差模传导EMI噪声进行衰减。
这些与Power Integrations的变压器E-sheild?技术相结合，使本设计能以充沛的裕量轻松知足EN55022 B级传导EMI要求，且无需Y电容。
防火、可熔、绕线式电阻RF1提供严峻故障爱惜，并可限制启动期间产生的浪涌电流。
图显示U1通过可选偏置电源实现供电，如此能够降低空载功耗并提高轻载时的效率。
电容C4对U1提供去耦，其值决定电缆压降补偿的数量。
在恒压时期，输出电压通过开／关操纵进行调剂，并通过跳过开关周期得以维持。
通过调整使能与禁止开关周期的比例，能够维持稳压。
还可依照输出负载情形减低开关损耗，使转换器的效率在整个负载范围内取得优化。
轻载（涓流充电）条件下，还会降低低级侧电流限流点以减小变压器磁通密度，进而降低音频噪音。
随着负载电流的增大，电流限流点也将升高，跳过的周期也愈来愈少。
当再也不跳过任何开关周期时（达到最大输出功率点），LinkSwitch-II内的操纵器将切换到恒流模式。
需要进一步提高负载电流时，输出电压将会随之下降。
输出电压的下降反映在FB引脚电压上。
作为对FB引脚电压下降的响应，开关频率将下降，从而实现线性恒流输出。
D五、R3、R4和C3组成RCD-R箝位电路，用于限制漏感引发的漏极电压尖峰。
电阻R4拥有相对较大的值，用于幸免漏感引发的漏极电压波形振荡，如此能够改善稳压和减少EMI的生成。
二极管D7对次级进行整流，C7对其进行滤波。
C6和R8能够一起限制D7上的瞬态电压尖峰，并降低传导及辐射EMI。
电阻R9充当输出假负载，能够确保空载时的输出电压处于可同意的限制范围内。
反馈电阻R5和R6设定恒流时期的最大工作频率（从而设定输出电流）与恒压时期的输出电压。
简易电池自动恒流充电电路的总电路图简易电池自动恒流充电电路的总电路图如下图。
它是由变压器整流电路、恒流产生电路、充电检测电路、显示电路和电源电路5部份组成。
总电路图中需要注意的是各个单元电路之间的连接必然要准确，同时各部份的布局要合理。
高精度恒流电路图图所示为高精度恒流电路及应用实例。
图（a）所示电路中，在恒流电路与负载之间增设接地回路，如此，负载转变时电流快速恢复稳固。
A1和VT1组成电压／电流转换电路，可将地电平信号转换为后级恒流电路所需要的+15V电平，A二、VT二、VT3等组成标准的恒流电路，设定R1＝R2而提供相等电流I1=I2。
VT5的基极由稳压二极管VS1提供＋5V的稳固电压，因此，VT5的发射极电压不受负载转变的阻碍而维持为+。
另外，由于共基极电路的发射极输人阻抗低，因此A2与VT2组成的恒流源不受负载转变的阻碍，处于理想的工作状态。
图（b）所示为高精度恒流电路的应用实例，它是将这种恒流电路与开关电路组合成高精度脉冲发生电路。
VD2和V D3组成电平移动电路，VD1和VD4是采纳肖特基二极管组成的开关电路。
多个这种电路的组合可组成高精度D／A转换器。
大体恒流电路图大体恒流电路如以下图所示：改良型镜像恒流源电路图（1）减小β对Io阻碍的恒流源如图1所示为减小卩对几阻碍的恒流源。
此电路的输出电流表示式为假设式中β1≈β2，此式与式（1－1－24）相较，显然此处β的转变对Io的阻碍要小得多。
（2）Io与Ir不同比例的恒流源如图2所示为Io与IR不同比例的恒流源。
当VT1，VT2中电流是同数量级时，其UBE能够为近似相等，故有（假设三极管的β足够大）即Io为调剂R1，R2的比值，可取得不同的几输出。
图1 减小β对Io阻碍的恒流源图2 Io与Ir不同比例的恒流源镜像恒流源大体电路图如下图为镜像恒流源的大体电路，其中VT1，VT2是匹配对管。
由图可知Ir=Ic2+IB1+IB2 由于VT1，VT2是对称的，它们的集电极电流与基极电流别离相等，因此有当Ir确信后，该恒流源的输出电流Io也确信了。
当β足够大时，Io≈Ir，即输出电流近似等于参考电流，因此该电路常称为电流镜电路。
电路简便的接近于零温漂的恒流源电路图电路简便的接近于零温漂的恒流源电路如以下图所示：电压电流转换和恒流源电路图这几种电路都能够在负载电阻RL上取得恒流输出。
第一种由于RL浮地，一样很少用。
第二种RL是虚地，也不大利用。
第三种尽管RL浮地，可是RL一端接正电源端，比较经常使用。
第四种是正反馈平稳式，是由于负载RL接地而受到人们的喜爱。
第五种和第四种原理相同，只是扩大了电流的输出能力，人们在利用中常常把电阻R2取的比负载RL大的多，而省略了跟从器运放。
第五种是本人想的电路，也是对地负载。
后边两种是恒流源电路。
对照几种V/I电路，凡是没有三极管只类的单向器件，都能够实现交流恒流，加了三极管以后就只能做单向直流恒流了。
第四和第五是成立在正负反馈平稳的基础上的，若是由于电阻的误差而失去平稳，会阻碍恒流输出特性，也确实是说，输出电流会随负载转变。
而其他几种电阻的误差只会阻碍输出电流的值，而可不能阻碍输出特性。
若是输出电流大，或嫌三极管的集电极电流和发射极电流不相等，能够把三极管换成。
开关电源式高耐压恒流源电路图研制仪器需要一个能在0到3兆欧姆电阻上产生1MA电流的恒流源，用UC3845结合12V蓄电池设计了一个，变压器采纳彩色电视机高压包，其中L1用漆包线在原高压包磁心上绕24匝，L3借助原先高压包的一个线圈，L2借助高压包的高压部份。
L3和LM393组成限压电路，限制输出电压太高，调剂R10能够调剂开路输出电压。
