第一章1什么是通信：指按约定规则进行的信息传送。
通信三要素：信息，信息传送，约定规则2全互连方式存在什么问题？（1）N2 问题；（2）经济性问题；（3）可操作性问题；（4）控制和管理问题。
3如何实现任意两个用户之间的通信？在用户分布密集的中心安装一台设备，每个用户通过专线与它相连。
交换机--switch定义标准的通信协议，以使它们能协同工作，这样就形成了一个通信网。
4交换节点的功能监视功能：发现和判断用户的呼叫请求。
信令功能：接收和分析地址信号，按目的地址选路，并转发信号。
连接功能：按需实现任意端口之间的信息传送。
控制功能：控制连接的建立与释放。
5通信网的定义与构成通信网是由一定数量的节点和连接这些节点的传输系统有机地组织在一起的，按约定的信令或协议完成任意用户间信息交换的通信体系。
通信网是由各种软、硬件设施按照一定的规则互连在一起，完成信息传递任务的系统。
6通信网的构成要素终端(Terminal)交换节点(Switching Node)传输系统(Transmission System)业务节点(Service Node)8通信网络工作方式---面向连接和无连接面向连接适用于大批量、可靠数据传输业务，但网络控制较复杂；实连接专用电路级联，带宽恒定。
虚连接电路分配随机，带宽按需分配无连接方式控制简单，适用于突发性强、数据量少的业务。
9面向连接和无连接的主要区别（1）面向连接网络每次通信总要经过建立连接、传送信息、释放连接三个阶段无连接网络并不为每次通信过程建立和拆除连接（2）面向连接网络每个节点必须为每一个呼叫选路，一旦路由确定连接即建立，路由中各节点需要为接下来进行的通信维持连接的状态无连接网络每个节点必须为每个传送的分组独立选路，但节点中不需要维持连接的状态。
（3）面向连接网络用户信息较长时，通信效率较高无连接网络用户信息较短时，通信效率较高10交换方式：电路交换：分组交换：帧中继，ATM，IP交换。
现代交换原理知识点整理填空26分简答31分简述14分计算17分通信网性能的参数及计算，CH9 有计算题看图12分应该有，脉冲识别原理图，位间隔识别原理图目前常用的多址接入方式有：频分多址接入(FDMA)、时分多址接入(TDMA)、码分多址接入(CDMA)、随机多址接入等通信网的分类从功能的角度看，一个完整的现代通信网可分为相互依存的三部分：业务网、传送网、支撑网帧中继特点帧中继技术主要用于局域网高速互连业务。
(1)将逐段差错控制功能和流量控制功能删除，网络只进行差错的检测，发现差错就简单地丢弃分组，纠错工作和流量控制由终端来完成，使网络节点专注于高速的数据交换和传输，通过简化网络功能来提高网络的传输速度。
(2) 保留X.25中统计复用和面向连接的思想，但将虚电路的复用和交换从原来的第三层移至第二层来完成，通过减少协议的处理层数，来提高网络的传输速率。
评价通信网性能的参数及计算⑴失效率 λ，⑵平均故障间隔时间(MTBF) MTBF=1/λ，⑶平均修复时间(MTTR) μ表示修复率MTTR=1/μ ，⑷系统不可利用度(U) 通常我们假设系统在稳定运行时，μ和λ都接近于常数，MTTRMTBF MTTR U=λ/(λ+μ)=CH2传输介质的特点分两类有线介质（双绞线、同轴电缆和光纤）无线介质（无线电、微波、红外线等），简述几种主要传输介质的特点及应用场合.双绞线：双线扭绞的形式主要是为减少线间的低频干扰，扭绞得越紧密抗干扰能力越好。
便宜易安装，串音会随频率的升高而增加，抗干扰能力差，复用度不高，带宽窄（局域网范围内传输速率可达100 Mb/s）。
非屏蔽和屏蔽双绞线。
应用场合：电话用户线，局域网中。
同轴电缆：抗干扰强于双绞线，适合高频宽带传输（同轴电缆通常能提供500～750 MHz的带宽），成本高，不易安装埋设。
应用场合：CATV，光纤同轴混合接入网。
光纤：（利用光的全反射可以使光信号在纤芯中传输，多模光纤纤芯直径较大，主要用于短距低速传输，比如接入网和局域网，一般传输距离应小于2 km）大容量，体积小，重量轻，低衰减，抗干扰能力强，安全保密性好。
填空 26分简答 31分简述 14分计算 17分 通信网性能的参数及计算，CH9 有计算题看图 12分 应该有，脉冲识别原理图，位间隔识别原理图目前常用的多址接入方式有：频分多址接入(FDMA)、时分多址接入(TDMA)、码分多址接入(CDMA)、随机多址接入等通信网的分类从功能的角度看，一个完整的现代通信网可分为相互依存的三部分：业务网、传送网、支撑网帧中继特点帧中继技术主要用于局域网高速互连业务。
(1) 将逐段差错控制功能和流量控制功能删除，网络只进行差错的检测，发现差错就简单地丢弃分组，纠错工作和流量控制由终端来完成，使网络节点专注于高速的数据交换和传输，通过简化网络功能来提高网络的传输速度。
(2) 保留X.25中统计复用和面向连接的思想，但将虚电路的复用和交换从原来的第三层移至第二层来完成，通过减少协议的处理层数，来提高网络的传输速率。
评价通信网性能的参数及计算⑴失效率 λ，⑵平均故障间隔时间(MTBF) MTBF=1/λ，⑶平均修复时间(MTTR) μ表示修复率MTTR=1/μ ，⑷系统不可利用度(U) 通常我们假设系统在稳定运行时，μ和λ都接近于常数，CH2传输介质的特点分两类 有线介质（双绞线、同轴电缆和光纤） 无线介质（无线电、微波、红外线等）， 简述几种主要传输介质的特点及应用场合.双绞线：双线扭绞的形式主要是为减少线间的低频干扰，扭绞得越紧密抗干扰能力越好。
便宜易安装，串音会随频率的升高而增加，抗干扰能力差，复用度不高，带宽窄（局域网范围内传输速率可达100 Mb/s ）。
非屏蔽和屏蔽双绞线。
应用场合：电话用户线，局域网中。
同轴电缆：抗干扰强于双绞线，适合高频宽带传输（同轴电缆通常能提供500～750 MHz 的带宽），成本高，不易安装埋设。
应用场合：CATV ，光纤同轴混合接入网。
光纤：（利用光的全反射可以使光信号在纤芯中传输，多模光纤纤芯直径较大，主要用于短MTTR MTBF MTTR U=λ/(λ+μ)=距低速传输，比如接入网和局域网，一般传输距离应小于2 km）大容量，体积小，重量轻，低衰减，抗干扰能力强，安全保密性好。
现代交换原理复习整理1、电路交换采⽤⾯向物理连接⼯作⽅式。
2、电路交换的特点是基于呼叫损失制的流量控制。
3、报⽂交换适合电⼦邮箱业务。
1、公⽤电话⽹采⽤的交换⽅式是电路交换。
2、报⽂交换中信息传输和交换的单位是报⽂。
3、分组交换中，信息传输和交换的最⼩单位是分组。
4、分组交换中，分组是以存储转发的⽅式通过交换⽹络的。
5、分组交换的两种⼯作⽅式分别是：数据报和虚电路。
6、电路交换包括了建⽴连接、信息传递和拆除连接三个基本阶段。
1、30/32路PCM系统的基群数码率为2.048Mbit/s。
2、30/32路PCM系统帧结构中TS16的作⽤是帧同步时隙。
3、局间中继采⽤PCM传输时，采⽤数字型线路信令。
每个话路的线路信令每秒传送8000次。
4、局间中继采⽤PCM传输时，采⽤数字型线路信令。
每个话路的线路信令要隔125微秒才传送⼀次。
5、在30/32路PCM系统中，第27话路的线路信令在12帧的TS16中传送。
6、在30／32路PCM系统中，第18话路的线路信令在3帧的TS16中传送。
5、当局间采⽤数字型线路信令时，13帧（F13）的TSl6的后四位传送话路28的线路信令。
1、我国采⽤的PCM帧结构，每⼀帧有32个时隙，每⼀时隙传送8个⽐特。
2、PCM32系统中，每路信号的速率为_64_kbit/s。
3、PCM32系统中，每帧时长为_125_µs，⼀复帧时长2ms。
1、在T-S-T交换⽹络中，S接线器交换的时隙是内部时隙。
4、串并转换的作⽤是降低码率。
5、时分接线器的输⼊控制⽅式是时分接线器的SM按控制写⼊，顺序读出⽅式⼯作。
6、T接线器采⽤输出控制⽅式时，如果要将T接线器的输⼊复⽤线时隙121的内容A交换到输出复⽤线的时隙28，则A应写⼊话⾳存储器的121号单元。
8、T接线器采⽤输⼊控制⽅式，输⼊、输出复⽤线的复⽤度为128，如果要将T接线器的输⼊复⽤线时隙34的内容A交换到输出复⽤线的时隙125，则控制存储器的34号单元的内容是125。
第1章：绪论交换的基本概念，通信网的三要素：终端设备传输系统交换系统数据通信和话音通信的区别：1，通信对象不同，数据通信实现的是计算机和计算机之间，以及人与计算机之间的通信，而话音通信实现的是人与人之间的通信。
2，传输可靠性不同，数据通信要求更高，话音相对较小3，通信的平均持续时间和通信建立响应不同，数据通信持续时间要短，建立连接的时间也短。
话音通信过程相反。
4，通信过程中信息业务量特性不同电路交换和分组交换的优缺点电路交换的主要优点：1，信息传输时延小，对一次连续而言，传输时延固定不变。
2，信息的传输效率比较高3，信息的编码方法和信息格式有通信双方协调，不受网络的限制缺点：1，电路的连续时间较长，当传输较短信息时，通信通道建立的时间可能大于通信时间，网络利用率低2，电路利用低3，通信双方在信息传输，编码格式，同步方式，通信协议等方面要完全兼容，限制了各种不同速率，不同代码格式，不同通信协议的用户终端的互通4，有呼损，可能出现由于对方用户终端设备忙或交换网负载过重而呼叫不通第2章：交换单元与交换网络1）连接的三种表示形式（函数表示形式，排列表示形式，图像表示形式）及它们间的相互转换2）T、S接线器及TST网络的工作原理3）Clos无阻塞网络基本结构和条件Clos网络结构：两边各有r个对称的m*n矩形交换单元，中间是m个r*r 的正方型交换单元。
每个交换单元都与下一级的各个交换单元有连接且仅有一条连接。
m,n,r是整数决定了交换单元的容量，称为网络参数记作C（m,n,r）三级clos网络无阻塞的条件：m>=2n-1.4）Banyan网的构成方法、自由选路的概念以及阻塞情况判断第3章：电路交换技术及接口电路电路交换呼叫接续过程：三个阶段：1，呼叫建立2，消息传输3，话终释放电路交换系统的基本功能：连接、信令、终端接口、控制功能。
模拟用户接口的七大功能：能对7个基本功能做简单解释。
1、馈电：所有连接在交换机上的电话分机用户，都由交换机向其馈电。
现代交换技术复习1、交换就是在公共网络的各终端用户之间，按所需目的来互相传递话音、数据、图像、视频的信息。
2、为什么引入交换的概念：点到点通信的缺点：(1)用户数目众多时，构建网状网成本太高，任意一个用户到其他N-1个用户都要有一个直达线路，技术上也不可行。
(2)每一对用户之间独占一个永久的通信线路，信道资源无法共享，会造成巨大的资源浪费。
(3)这样的网络结构难以实施集中的控制和管理。
未解决上述问题采用交换技术，组建交换式网络。
3、交换方式：电路交换、分组交换、帧中继、A TM、IP交换技术、软交换、光交换技术。
4、交换节点的主要功能：(1)用户业务的集中和接入功能（用户接口和中继接口组成）(2)交换功能（交换矩阵完成任意入线到出线的数据交换）(3)信令功能（负责呼叫控制和连接的建立、监视、释放等）(4)控制功能（路由信息的更新维护、计费、话务统计、维护管理等）5、电路交换方式是指两个用户在相互通信时使用一条物理链路，在通信过程中自始至终使用该条链路进行信息传输，同时不允许其他用户终端设备共享该链路的通信方式。
6、本局呼叫电话交换过程：呼叫建立（信令）、传送信息（消息）、呼叫拆除（信令）。
7、电路交换的特点：1.通信开始之前建立连接；2.一个连接在通信期间始终占用该电路，电路利用率低；3.建立连接以后，信息在系统中的传输时延小，实时性好；4.同步时分复用系统中，各个子系统的速率是固定分配，不可随意临时调整各个子信道速率；5.交换节点对传输错误不校正，节点处理要求简单；6.用基于呼叫损失制的方法来处理业务流量，过负荷时呼损率增加，但不影响已建立的呼叫。
8、电路交换的功能：1.能随时法相呼叫；2.能接受并保存主叫发送的被叫号码；3.能检测被叫的忙闲以及是否存在空闲通路；4.能向空闲的被叫用户振铃，并在被叫应答时与主叫建立通话电路；5.能随时发现任何一方用户的挂机。
9、交换单元是完成交换和构成交换网络的最基本部件。

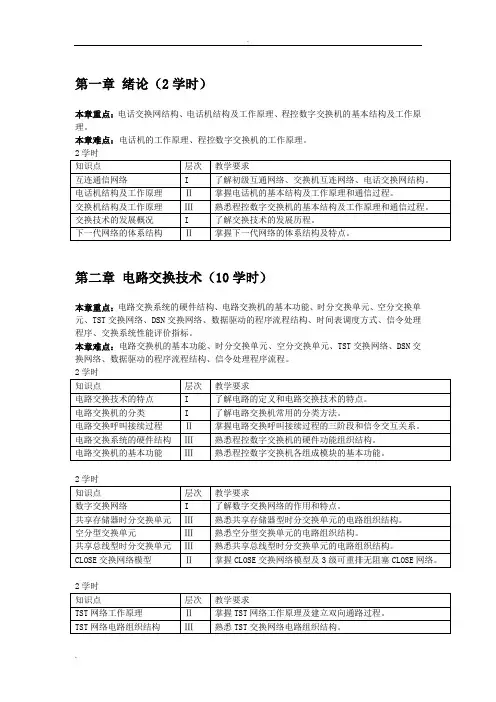

第一章绪论（2学时）本章重点：电话交换网结构、电话机结构及工作原理、程控数字交换机的基本结构及工作原理。
本章难点：电话机的工作原理、程控数字交换机的工作原理。
2学时第二章电路交换技术（10学时）本章重点：电路交换系统的硬件结构、电路交换机的基本功能、时分交换单元、空分交换单元、TST交换网络、DSN交换网络、数据驱动的程序流程结构、时间表调度方式、信令处理程序、交换系统性能评价指标。
本章难点：电路交换机的基本功能、时分交换单元、空分交换单元、TST交换网络、DSN交换网络、数据驱动的程序流程结构、信令处理程序流程。
2学时2学时第三章信令系统（4学时）本章重点：信令编码方式、信令传送方式、信令控制方式、模拟用户线信令、No.1线路信令、No.1记发器信令、No.7信令与No.1信令比较、No.7信令协议栈4级结构、No.7信令协议栈7层扩展结构。
本章难点：信令编码方式、No.1线路信令、No.1记发器信令、No.7信令协议栈7层扩展结构。
2学时第四章分组交换原理（4学时）本章重点：分组交换与电路交换区别、统计复用与同步时分复用区别、面向连接网络与无连接网络区别、分组交换过程、分组网络体系结构、分组网络性能指标、静态路由算法和动态路由算法。
本章难点：统计复用与同步时分复用区别、分组交换过程、分组网络性能指标的计算、动态路由算法设计、流量控制。
2学时第五章 X.25及帧中继交换技术（2学时）本章重点：X.25的分层结构及协议、X.25协议与帧中继区别、帧中继的分层结构及协议。
本章难点：X.25的分层结构及协议、帧中继的分层结构及协议、帧中继的带宽管理及拥塞流量控制。
2学时第六章交换式以太网与IP路由器技术（2学时）本章重点：以太网交换机原理、IP协议及数据报传送过程、路由器报文转发原理。
本章难点：IP协议及数据报传送过程、路由器报文转发原理、基于软件路由器和基于硬件路由器体系结构。
第七章ATM及MPLS交换技术（6学时）本章重点：ATM体系结构及功能、虚通路VP和虚信道VC连接、VC交换与VP交换、ATM交换的基本原理、ATM交换结构、ATM排队方式、UNI信令与NNI信令、MPLS交换的基本原理、LSR和LER的功能。
现代交换原理知识点总结3个大题50分，选择题20分，填空题20分，判断题10分。
具体的内容还是根据老师上课讲的知识点，对着书本复习，这里只是总结了第1,2,3,5,7章的一部分知识点，第9章等老师讲完了自己复习吧，注意第9章有一个大题。
这里总结的知识点老师不一定就会考，大家就当做个参考吧。
有其他遗漏的大家就请看书和PPT吧。
第一章（选择题，填空题20-30分）：1.电信网的特点：速率恒定且单一；语音对丢失不敏感；语音对实时性要求较高；语音具有连续性；终端设备一般置于用户处，故将终端设备与交换设备之间的连接线叫做用户线，而将交换设备与交换设备的连接线叫做中继线。
2.网络拓扑结构：全网状形，部分网状，星形，树形，复合型，链形，环形，总线形3.电信网的组成：从逻辑结构上：电信网是由节点，链路和端点以及信令（协议）组成的。
从电信网功能结构上：完善的电信网则是由核心交换网，传输承载网，终端设备以及支撑系统组成的。
交换网和传输承载网是电信网的基础网；支撑系统是电信网的辅助网；电信网络框架结构（电信网分类）：基础网，支撑网和业务网4.电信网各子网的功能辅助网：管理网：整个电信网络的控制管理智能网：提供大量的智能业务数字同步网：保证网络设备的时钟同步信令网：控制传输信令的通道基础网：交换网：完成数据和话路的交换传输承载网：保证传输快速准确5.支撑网：为保证业务网正常运行，增强网络功能，提高全网的服务质量而设计的传递控制监测信号及信令信号的网络。
现代电信网包括3个支撑网：信令网，同步网，电信管理网6.信令网：信令是完成通信网的信号控制和接续过程的指令。
信令的分类有以下几种：一：按照信令的传送区域划分，划分为用户线信令和局间信令1、用户线信令是用户终端设备和交换机之间传送的信号。
2、局间信令是在交换机之间，或交换机与网管中心、数据库之间传送的信令。
二：按照信令传送通路与话路之间的关系，划分为随路信令和公共信道信令1. 随路信令（NO.1）随路信令是指用传送话路的通路来传送与该话路有关的各种信令，或传送信令的通路与话路之间有固定的关系。
2. 公共信道信令（NO.7）公共信道信令是指传送信令的通道和传送话音的通道在逻辑上或物理上是完全分开的,有单独用来传送信令的通道,在一条双向的信令通道上,可传送上千条电路的信令消息。
7.电话网结构一：长途电话网：DC1构成长途两级网的高平网(省际平面)；DC2构成长途网的低平面网(省内平面)。
然后逐步向无级网和动态无级网过渡。
以各级交换中心为汇接局，汇接局负责汇接的范围称为汇接区。
DC1为省（自治区、直辖市）长途交换中心，其职能主要是汇接所在省（自治区、直辖市）的省际长途来去话务和所在本地网的长途终端话务。
DC1之间以基干路由网状相连。
DC2是本地网的长途终端交换中心，其职能主要是汇接所在本地网的长途终端话务。
二：本地电话网本地电话网的定义：指在同一个长途编号区范围以内的所有交换设备，传输设备和用户终端设备组成的电话网络本地网的交换中心及职能：1.端局通过用户线与用户相连，它的职能是负责疏通本局用户的发话和来话话务。
2.汇接局与所管辖的端局相连，以疏通这些端局间的话务；汇接局还与其他汇接局相连，疏通不同汇接区端局间的话务；根据需要，汇接局还可与长途交换中心相连，用来疏通本汇接区内的长途转话话务。
3.支局，经用户线与用户相连，但其中继线只有一个方向，即到所隶属的端局，用来疏通本支局用户的发话和来话话务。
支局就是端局的一部分，装到离端局比较远的用户集中点去，达到缩短用户线的目的。
8.本地网中远端模块，其目的都是为了集中用户线的话务量，提高线路设备的利用率和降低线路设备的成本。
9.*我国电话网的结构和编号计划（1）本地电话号码：在同一本地网范围内的用户之间相互呼叫时拨统一的本地用户号码。
如果呼叫的是固定电话用户。
局号+用户号码；以本地7位号码为例，应拨打PQRABCD，其中PQR为局号，ABCD 为局内用户号。
局号可以是1位（用P表示），2位（用PQ表示），3位（用PQR表示），4位(用PQRS表示）；用户号是4位（用ABCD表示，AB是百号），所以本地电话号码的长度最长为8位。
例如：26778800 2677是局号；8800是用户号码；该用户号码中88百号，范围可以是从00~99；00基本位，范围也是00~99；（2）国内长途呼叫：国内长途呼叫是发生在不同本地网电话用户之间的呼叫。
如呼叫固定电话网的用户，则需在本地电话号码前加拨长途字冠‘0’和长途区号，其号码方案为0＋长途区号＋本地电话号码假设某用户的所在地的区号为3则进行长途呼叫时应拨“0 xlx2x3 PQRABCD”例如：0+731+8421888（3）国际长途呼叫：是指发生在不同国家之间的电话通信，需要两个或更多的国家通信网的配合完成。
国际自动拨号程序为：00＋国家号码＋长途区号＋本地电话号码其中‘00’为国际长途字冠，国家号码采用不等位编号制度，由1-3位组成。
假设某个国家号码为2位，进行国际呼叫时应拨00 I1I2 xIx2x3 PQABCD例如：00+86+755+2677805510.电信网发展的总趋势：数字化，综合化，智能化，宽带化和个人化。
第二章（有一大题，选择，填空共20分）：1.现代通信网中采用的交换方式主要有电路交换，，报文交换，分组交换。
电路交换的优点：实时性好，传输时延很小，特别适合像语音通信之类的实时通信场合；缺点：电路利用率低，电路建立时间长，不适用于突发性强的数据通信；报文交换的优点：不需要事先建立物理线路，不必等待收方空闲，发方就可实时发出消息，因此电路利用率高，而且各中间节点交换机还可进行速率和代码转换，同一报文可转发至多个收信站点。
缺点：交换机需配备容量足够大的存储器，网络中传输时延较大，且时延不确定，因此这种交换方式只适合于数据传输，不适合实时交互通信，如语音通信等。
分组交换的优点：可高速传输数据，实时性比报文交换好，能实现交互通信，电路利用率高，传输时延比报文交换小得多，而且所需的存储器容量也比后者小得多；缺点：节点交换机的处理过程复杂；帧中继：可靠性比分组交换高，比电路交换低利用率比分组交换低，比电路交换高帧中继将网络协议的纠错和控制从网络移至终端系统，它能实现更有效，速度更高的数据通信。
ATM交换：在ATM中，信元是信息传输、复用和交换的基本单位。
每个信元都具有固定的长度，总是53个字节，5个字节是信头，48个字节是信息域ATM是面向连接的，A TM信元长度小，时延小，实时性好。
2.编码：在PCM32系统中，采用8位码来表示一个样值，最高位是极性码，剩下的7位对应128个量化级。
话音信号的PCM编码的传输速率=8000Hz /s×8=64kb/s64kb/s是程控数字交换机中基本的交换单位。
人声音的频率范围：国际通信标准制定为300Hz-3400Hz!3.PCM时分多路通信系统的基本原理PCM30/32系统的几个主要参数为：每秒传送8000帧，每帧32个时隙，每个时隙8比特串行码传送码率为8比特/时隙×32时隙/帧×8000帧/秒＝2048kb/s每一路信号的速率为64kb/s4.数字交换网络数字交换网络的基本功能是完成不同复用线之间不同时隙内容的交换数字交换网络一般由T接线器和S接线器组成5.T型时分接线器（大题之一）T接线器的基本功能是完成在同一条复用线（母线）上的不同时隙之间的交换。
即将T接线器中输入复用线上某个时隙的内容交换至输出复用线的指定时隙。
T接线器主要由话音存贮器SM，控制存贮器CM，以及必要的接口电路（如串/并，并/串转换等）组成。
SM和CM都包含若干个存储器单元，其数量等于复用线的复用度。
T接线器可以有两种控制方式：输出控制和输入控制方式。
两种控制方式下，话音存储器SM的写入和读出地址按照不同的方式确定。
（1）输出控制方式：输出控制方式也叫做顺序写入，控制读出方式。
T接线器的输入线的内容按照顺序写入话音存储器SM的相应单元；输出复用线某个时隙应读出话音存储器的哪个单元的内容，则由控制存储器的相应单元的内容来决定。
控制存储器的第j个单元存放的内容k，就是输出复用线第j个时隙应读出的话音存储器的地址（2）输入控制方式输入控制方式也叫做控制写入，顺序读出。
在采用输入控制方式时，T接线器的输入复用线上某个时隙的内容，应写入话音存储器的哪个单元，由控制存储器相应单元的内容来决定。
输出复用线的某个时隙就依次读出话音存储器SM相应单元的内容，控制方式都是相对于话音存贮器SM而言的，而控制存贮器CM只有一种控制方式――控制写入，顺序读出方式。
具体的题目参照老师给的作业题6.空间（S）接线器（大题之一）S接线器的基本功能：空间（S）接线器的作用是完成在不同复用线之间同一时隙内容的交换，将某条输入复用线上某个时隙的内容交换到指定的输出复用线的同一时隙。
（1）输出控制方式CM1用来控制第1条输出线的连接，在CM1的第I个存储单元中，存放的内容是时隙I时第1条输出线应该接通的输入线的线号。
CM2用来控制第2条输出线的连接。
CMn用来控制第n条输出线的连接。
（2）输入控制方式在输入控制方式时，控制存储器是为输入线配置的，在控制存储器CMq的第I个单元中存放的内容是第q条输入复用线在时隙I时应接通的输出线的线号。
画出输入控制方式下的S接线器结构。
矩阵容量为N*N，以完成如下的交换：输入复用线2上的TS5（传话音信息A）交换到输出复用线N上。
具体例题参照老师布置的作业题7.电话交换机空分模拟程控交换机：这种交换机的话路系统是空分的，所以它只能交换模拟信号.时分数字程控交换机：交换机的话路系统是时分的，交换的是脉冲编码调制(PCM)的数字信号。
它是当前最为流行的一种交换机，通常称为程控数字交换机。
第三章（有一大题，选择，填空，共20分）：第三章自己对着书本和PPT看，这里只是一部分。
1、程控交换机基本概念单板：指PCB电路板，包括MP和电源板等单元：有一块或几块单板组成，具备一定的功能模块：由一对MP和若干从处理器SP及一些单板组成外围模块：具备成局的所有功能。
一般可分为近端模块（PSM）和远端模块（RSM）中心模块：一般是SNM和MSM的合称，有时也称为中心架操作维护模块：值得是后台的操作维护系统交换局：若干个模块组成的一个交换局中心模块：交换网络模块（SNM）和消息交换模块（MSM）2、8KZXJ10第五层第六层：中继框第四层：控制框第三层：交换框第一层第二层：用户框（1）用户框（用户单元）满配置用户框有20块用户板（可以为模拟用户板ASLC，也可混插为数字用户板DSLC），每块ASLC可接入24路模拟用户，每块DSLC可接入12路数字用户，即用户框最多可以接入960路模拟用户或者480路数字用户。
