模拟电子课程设计题目名称：直流稳压电源姓名：张昊学号：2018122447班级：光信111淮海工学院理学院光信息系直流稳压电源模电实验一．设计题目：直流稳压电源二.设计的目的和要求：设计的目的：模拟电子技术课程设计是模拟电子技术基础课程的实践性教案环节，通过该教案环节，要求达到以下目的：1.学习直流稳压电源的设计方法；2.研究直流稳压电源的设计方案；3.掌握直流稳压电源的稳压系数和内阻测试方法。

4.能够进一步掌握模拟电子技术的理论知识，培养学生工程设计能力和综合分析问题、解决问题的能力； 5.能够基本掌握常用电子电路的一般设计方法，提高电子电路的设计和实验能力； 6.熟悉并学会选用电子元器件，为以后从事生产和科研工作打下一定的基础㈡设计要求1.设计时要综合考虑实用、经济并满足性能指标要求；2.必须独立完成设计课题；3.合理选用元器件；4.按时完成设计任务并提交设计报告。

5.输出电压可以在3—10v连续调节，且输出电流可扩展。

6.要求同学们适当考虑如何采取短路保护措施。

并在实验过程中切忌由于操作不慎，发生输出短路，烧毁变压器。

用Multisim仿真，并在万用板上焊接调试。

三．题目分析及实验原理：分析：由设计原理可知直流稳压电源应由几部分组成，而且各个部分相对独立，因此，在进行设计电路的时候我们采用各个部分分别设计，独立选择元器件，独立测试的方法，最后将这几部分进行组装和调试，最终达到设计完整直流稳压电源电目的。

原理：直流稳压电源一般包含四个组成部分，即电源变压器、整流电路、滤波器和稳压电路。

如下图所示。

电路框图整流与稳压过程各个组成部分的作用分别为，电源变压器：一般的电子设备所需要的直流电压较之交流电网提供的200V电压相差较大，为了得到输出电压的额定范围，就需要将电网电压转化到合适的数值。

所以，电压变换部分的主要作用就是将电网电压变为所需要的交流电压，同时还可以起到直流电源与电网的隔离作用。

整流电路：整流电路的作用是将变换后的交流电压转换为单方向的脉冲电压。

直流稳压电源设计报告学院：计算机科学与通信工程学院班级：通信0501班姓名：李敏学号：3050601003一．课题名称：串联直流稳压电源二．实验目的1.研究单相式整流`电容滤波电路的特性。

2.掌握串联型晶体管稳压电源主要技术指标的测试方法三．任务与要求1. 设计制作—串联型连续可调直流稳压电源2. 主要技术指标与要求(1) 输出直流电压1.5-10V可调(2) 最大输出电流Icm=300mA(3) 稳压系数Sr≤0.05(4) 具有过流保护功能四.实验原理电子设备一般都需要直流电源提供电。

这些直流电除了少数直接利用于电池和直流发电机外，大多数是采用把交流电（市电）转变为直流电的直流稳压电源。

图1直流稳压电源框图直流稳压电源由电源变压器`整流`滤波和稳压电路四部分组成，其原理框图如图1所示。

电网供给的交流电压U1（220V，50HZ）经电源变压器降压后，得到符合电路需要的交流电压U2，再用滤波器滤去其交流分量，就可得到比较平直的直流电压U3。

但这样的直流输出电压，还是会随交流电网电压的波动或负载的变动而变化。

在对直流供点要求比较高的场合，还需要使用稳压电路，一保证输出直流电压更加稳定。

五．设计电路分析图2分立元件组成的串联型稳压电源的电路图。

电路组成为：①．基准电压：限流电阻R3和稳压管VDz组成稳压电路的基准单元，该单元的作用是为稳压电路提供自动调整所需的基准电压Uz。

②．取样单元：电阻R1，R2和电位器组成稳压电路的取样单元，因该单元直接与负载电阻Rl相并联，所以该电路两端电压的变化情况直接反映了输出电压的变化情况。

③．调整单元：稳压电路中的放大单元由三极管V2、R7和稳压管V1等器件组成，该电路可将取样电路所采到的电压UB2与基准电压Uz进行比较。

并产生与输出电压变化情况成正比的控制信号，控制信号经放大后产生控制电压，控制调整管VT1的输出电压，以保证稳压电源输出电压的稳定。

④．调整单元：稳压电路中的调整单元由三极管VT1和外接负载电阻Rl等器件组成。

模拟电子技术课程设计报告直流稳压电源Last revised by LE LE in 2021模拟电子技术课程设计报告设计题目：直流稳压电源设计专业电气工程班级学号学生姓名指导教师设计时间2010-2011学年上学期教师评分2011年月日目录1.概述电源是各种电子、电器设备工作的动力，是自动化不可或缺的组成部分，直流稳压电源是应用极为广泛的一种电源。

直流稳压电源是常用的电子设备，它能保证在电网电压波动或负载发生变化时，输出稳定的电压。

一个低纹波、高精度的稳压源在仪器仪表、工业控制及测量领域中有着重要的实际应用价值。

直流稳压电源通常由变压器、整流电路、滤波电路、稳压控制电路所组成，具有体积小，重量轻，性能稳定可等优点，电压从零起连续可调，可串联或关联使用，直流输出纹波小，稳定度高，稳压稳流自动转换、限流式过短路保护和自动恢复功能，是大专院校、工业企业、科研单位及电子维修人员理想的直流稳压电源。

适用于电子仪器设备、电器维修、实验室、电解电镀、测试、测量设备、工厂电器设备配套使用。

几乎所有的电子设备都需要有稳压的电压供给，才能使其处于良好的工作状态。

家用电器中的电视机、音响、电脑尤其是这样。

电网电压时高时低，电子设备本身耗供电造成不稳定因家。

解决这个不稳定因素的办法是在电子设备的前端进行稳压。

直流稳压电源广泛应用于国防、科研、大专院校、实验室、工矿企业、电解、电镀、充电设备等的直流供电。

直流稳压电源设计目的（1）、学习直流稳压电源的设计方法；（2）、研究直流稳压电源的设计方案；（3）、掌握直流稳压电源的稳压系数和内阻测试方法。

课程设计的组成部分1.2.1 设计原理设计电路框图设计电路框图如图1所示，包括变压器降压，整流滤波电路滤波，稳压电路进行稳压四个部分。

图1为电压经过各个部分的波形，交流U1经过变压器降压后到较小的交流U2，经过整流滤波后变为纹波很小的直流U4，最后由稳压电路进行稳压输出。

直流稳压电源的组成图11.2.2各部分电路的作用交流变压器。

模拟电子课程设计--直流稳压电源电路设计课程名称：模拟电子技术设计名称：直流稳压电源电路设计姓名：第一组学号: XXXXXXXXXX 班级： 09自动化指导教师：起止日期： 2011.05.30至2011.06.3课程设计任务书学生班级：09自动化学生姓名：XX 学号：XXXXXXXXXX 设计名称：直流稳压电源电路设计起止日期：2011.05.30至2011.06.03指导教师：一、设计要求设计一个连续可调直流稳压电源1.供给的交流电压U1为220V，50Hz；2.器输出电压U2为-15V~15V，50Hz；3.电源输出直流电压可调，最大负载电流100mA左右；4.纹波电压小于5mV，稳压系数<=0.01。

给出分析过程和电路图。

二、摘要当今社会人们极大的享受着电子设备带来的便利，但是任何电子设备都有一个共同的电路--电源电路。

大到超级计算机、小到袖珍计算器，所有的电子设备都必须在电源电路的支持下才能正常工作。

当然这些电源电路的样式、复杂程度千差万别。

由于电子技术的特性，电子设备对电源电路的要求就是能够提供持续稳定、满足负载要求的电能，而且通常情况下都要求提供稳定的直流电能。

提供这种稳定的直流电能的电源就是直流稳压电源。

直流稳压电源在电源设计中占有十分重要的地位。

为此，我们小组进行了为期一周的直流稳压电源电路的设计，顾名思义，就是设计出一种电源，其功能是将电网提供的220V的交流电压转化为持续且稳定的直流电压。

三、目录第一章设计原理分析1.1单相桥式电路工作原理 (4)1.2 电容滤波电路工作原理 (5)1.3 稳压管电路工作原理 (5)第二章试验设计2.1 试验设计电路图 (6)2.2实验设计设备及器件 (7)2.3 实验设计测量及数据记录 (7)2.4误差分析及电路改进 (8)第三章课程设计心得体会 (9)参考文献 (9)四、正文第一章设计原理分析直流稳压电源是电子设备中最基本、最常用的仪器之一。

模拟电子线路作业题参考答案第1章1.1解：（1）0n ≈⨯21410cm 3- ，0p =⨯125.1610cm 3- 。

该半导体为N 型。

（2）0p ≈14101⨯cm 3- 0n =⨯25.2610cm 3-。

该半导体为P 型。

1.3 解：（1）D I =53mA (2) D R =13.2Ω D r =0.49Ω 1.4解：（1）100==L R EI mA （2）93)(=-=Lon D R U E I mA （3）5.77)(=+-=DL on D R R U E I mA （4） 0I ≈-=或S I I（5）E 增加，直流电流D I 增加，交流电阻DTI U 下降。

1.6解：(1)在图(a)中，V 2导通，V 1截止，U 0＝5V 。

(2)在图(b)中，V 1导通，V 2截止，U 0＝0V 。

(3)在图(c)中，V 1、V 2均导通，此时有V R R R R R E U 984.12)051.0//1(426)//(432140=++⨯=++⋅=1.7解：(1)在图(a)中：当u i ＞一2.7V 时，V 管截止，u 0＝一2V ；当u i ≤一2.7V 时，V 管导通，u 0＝u i +0.7。

当u i ＝5sin ωt(V )时，对应的u 0波形如图答图1.7(a)所示。

(2)在图(b)中：当u i ＞1.3V 时，V 管截止，u 0＝u i ；当u i ≤1.3V 时，V 管导通，u 0＝1.3V 。

其相应波形如答图1.7 (b)所示。

答图1.71.9解：该电路为高电平选择电路，即u1、u2中至少有一个为3V，则u0＝3一0.7＝2.3V。

u1、u2均为0时，u o＝一0.7V。

其波形答图1.9(c)所示。

答图1.91.10解：当u i≥5V时，V z击穿，u0＝5V。

当u i≤一0.7V时，V z正向导通，u0＝一0.7V。

当一0.7V＜u i＜5V时，V z截止，u0＝u i。

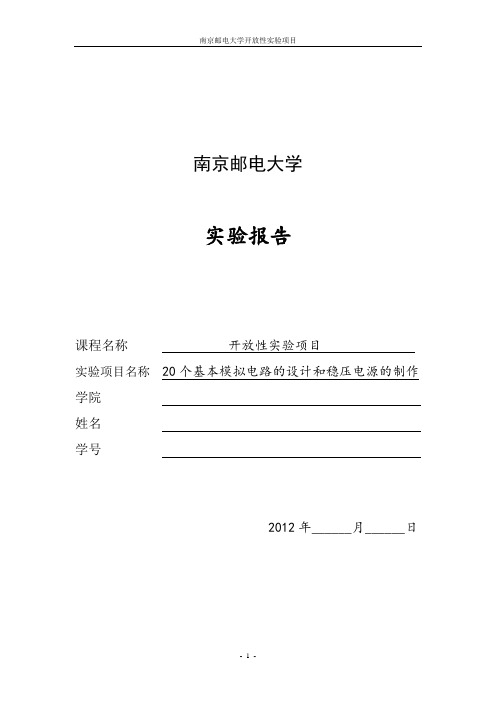

南京邮电大学实验报告课程名称开放性实验项目实验项目名称20个基本模拟电路的设计和稳压电源的制作学院姓名学号2012年______月______日稳压电源的制作一、实验目的每个电子设备都有一个供给能量的电源电路。

电源电路有整流电源、逆变电源和变频器三种。

常见的家用电器中多数要用到直流电源。

直流电源的最简单的供电方法是用电池。

但电池有成本高、体积大、需要不时更换（蓄电池则要经常充电）的缺点，因此最经济可靠而又方便的是使用整流稳压电源。

二、设计要求1.输入交流电压220v，2.输出电压5v和连续可调电压1.5v～30v两组直流。

三、课程设计时间及完成时间13周理论讲解及任务安排14周方案设计、教师评价方案15仿真16周列料单17周制作答辩、验收18周上交实验报告四、multisim软件介绍EDA就是“Electronic Design Automation”的缩写技术已经在电子设计领域得到广泛应用。

发达国家目前已经基本上不存在电子产品的手工设计。

一台电子产品的设计过程，从概念的确立，到包括电路原理、PCB版图、单片机程序、机内结构、FPGA的构建及仿真、外观界面、热稳定分析、电磁兼容分析在内的物理级设计，再到PCB钻孔图、自动贴片、焊膏漏印、元器件清单、总装配图等生产所需资料等等全部在计算机上完成。

EDA技术借助计算机存储量大、运行速度快的特点，可对设计方案进行人工难以完成的模拟评估、设计检验、设计优化和数据处理等工作。

EDA已经成为集成电路、印制电路板、电子整机系统设计的主要技术手段。

美国NI公司（美国国家仪器公司）的Multisim 9软件就是这方面很好的一个工具。

而且Multisim 9计算机仿真与虚拟仪器技术（LABVIEW 8）（也是美国NI公司的）可以很好的解决理论教学与实际动手实验相脱节的这一老大难问题。

学员可以很好地、很方便地把刚刚学到的理论知识用计算机仿真真实的再现出来。

并且可以用虚拟仪器技术创造出真正属于自己的仪表。
