免跳接光缆交接箱原理宝子们！今天咱们来唠唠那个超神奇的免跳接光缆交接箱。

你可别小瞧这个箱子，它在咱们的通信网络里那可是个相当厉害的角色呢！咱先来说说普通光缆交接箱的一些小烦恼。

以前呀，在普通交接箱里，光缆之间的连接那可有点麻烦。

就像是一群小伙伴要手拉手做游戏，但是得通过好多复杂的步骤才能牵到一起。

跳接这个操作呢，就像是在这个牵手过程中多了好多弯弯绕绕，容易出现信号损失呀，或者连接不稳定之类的问题。

那免跳接光缆交接箱就像是一个聪明的小管家，把这些问题都巧妙地解决啦。

这个交接箱里面呀，有好多精巧的设计。

它就像是一个精心规划的小社区，每个“住户”（也就是光缆的各个部分）都有自己专门的位置。

这个交接箱的核心原理呢，就是把光纤的连接做得特别直接和高效。

你看啊，它就像是给每根光纤都安排了一条专属的快速通道。

以前那种跳接方式，就像是你从A 点到B点，本来可以直走，却非得绕几个圈子，还可能在绕圈的过程中迷路或者磕磕碰碰。

免跳接光缆交接箱可就不一样啦，光纤从一端进来，就能够以最简洁的方式到达它该去的地方。

打个比方，这就好比是快递员送包裹。

普通的方式呢，包裹可能要在好几个中转站转来转去，有时候还会在中转的时候出点小状况，比如包裹破损啦或者送错地方啦。

而免跳接光缆交接箱就像是那种超级高效的快递直送服务，从发货地直接就把包裹送到目的地，又快又稳。

而且哦，这个交接箱在保护光纤方面也是很有一套的。

光纤就像个娇弱的小宝贝，很容易受到外界的干扰。

免跳接光缆交接箱就像是给光纤宝贝们打造了一个温馨又安全的小窝。

它的结构能够有效地防止外界的压力、潮气、灰尘等对光纤的侵害。

这就好比是给小宝贝穿上了一层结实又舒适的防护服，让它们可以舒舒服服地工作。

在安装和维护方面呢，免跳接光缆交接箱也是相当的友好。

不像以前的交接箱，安装的时候要费好大的劲儿去调整那些跳接的线路，维护的时候也得小心翼翼地检查每个跳接点有没有问题。

这个免跳接的交接箱呀，安装就像是搭积木一样简单，按照设计好的方式把各个部件放好就行。

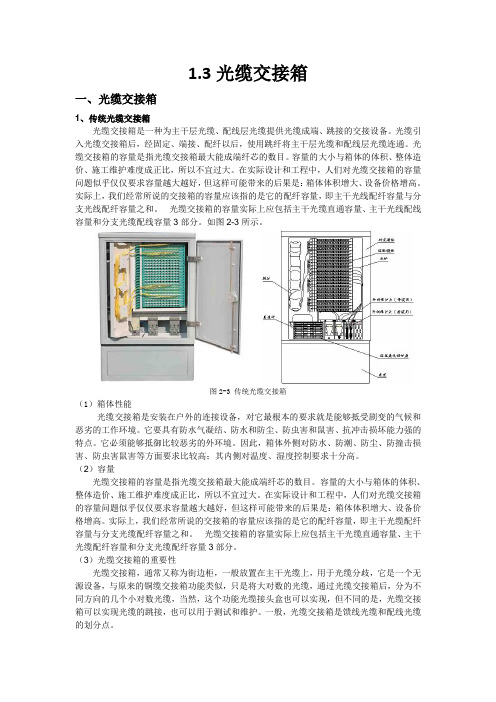

1.3光缆交接箱一、光缆交接箱1、传统光缆交接箱光缆交接箱是一种为主干层光缆、配线层光缆提供光缆成端、跳接的交接设备。

光缆引入光缆交接箱后，经固定、端接、配纤以后，使用跳纤将主干层光缆和配线层光缆连通。

光缆交接箱的容量是指光缆交接箱最大能成端纤芯的数目。

容量的大小与箱体的体积、整体造价、施工维护难度成正比，所以不宜过大。

在实际设计和工程中，人们对光缆交接箱的容量问题似乎仅仅要求容量越大越好，但这样可能带来的后果是：箱体体积增大、设备价格增高。

实际上，我们经常所说的交接箱的容量应该指的是它的配纤容量，即主干光线配纤容量与分支光线配纤容量之和。

光缆交接箱的容量实际上应包括主干光缆直通容量、主干光线配线容量和分支光缆配线容量3部分。

如图2-3所示。

图2-3 传统光缆交接箱（1）箱体性能光缆交接箱是安装在户外的连接设备，对它最根本的要求就是能够抵受剧变的气候和恶劣的工作环境。

它要具有防水气凝结、防水和防尘、防虫害和鼠害、抗冲击损坏能力强的特点。

它必须能够抵御比较恶劣的外环境。

因此，箱体外侧对防水、防潮、防尘、防撞击损害、防虫害鼠害等方面要求比较高；其内侧对温度、湿度控制要求十分高。

（2）容量光缆交接箱的容量是指光缆交接箱最大能成端纤芯的数目。

容量的大小与箱体的体积、整体造价、施工维护难度成正比，所以不宜过大。

在实际设计和工程中，人们对光缆交接箱的容量问题似乎仅仅要求容量越大越好，但这样可能带来的后果是：箱体体积增大、设备价格增高。

实际上，我们经常所说的交接箱的容量应该指的是它的配纤容量，即主干光缆配纤容量与分支光缆配纤容量之和。

光缆交接箱的容量实际上应包括主干光缆直通容量、主干光缆配纤容量和分支光缆配纤容量3部分。

（3）光缆交接箱的重要性光缆交接箱，通常又称为街边柜，一般放置在主干光缆上，用于光缆分歧，它是一个无源设备，与原来的铜缆交接箱功能类似，只是将大对数的光缆，通过光缆交接箱后，分为不同方向的几个小对数光缆，当然，这个功能光缆接头盒也可以实现，但不同的是，光缆交接箱可以实现光缆的跳接，也可以用于测试和维护。

光缆交接箱技术说明书V2.1 GJJ01-01B XXXX有限公司一、产品介绍随着电信营商4G、FTTX宽带提速工程的快速发展，传统传输线路带宽及光接入端口已经远远不能满足需要，基于 EPON/GPON 的 FTTX网络结构，已成为运营商通信传输线路的首选方案。

光缆交接箱作为传输线路中的重要组成部分，为适应传输网络的发展要求，功能从大芯数、熔配一体逐步过渡到多缆、小芯数、带分光配线等实际应用环境上来，其结构对熔接配线、线缆管理、分光配置、防护等提出新的要求。

光缆交接箱是一种为主干层光缆、配线层光缆提供光缆成端、跳接的交接设备。

光缆引入光缆交接箱后，经固定、端接、配纤以后，使用跳纤将主干层光缆和配线层光缆连通。

光缆交接箱主要是用于光缆接入网中主干光缆与配线光缆交接处的接口设备。

光缆交接箱的结构主要由箱体、内部金工件、光纤活动连接器及备附件组成。

按照使用场合不同，可分为室内型和室外型两种，并可以落地、架空、壁挂安装。

XXXX电子有限公司开发的光缆交接箱HHGJJ01-01B，针对各地区域气候环境，推出不同材质、分光功能、配线容量的光缆交接箱产品可供选择，现已广泛应用于电信运营商 3G和4G 网络、光进铜退、FTTX、城域网传输改造等项目中，特点：1、箱体采用高强度的国际航空材料SMC(玻璃纤维增强不饱和聚酯塑料)经高温模压而成，使用寿命长，防老化、抗辐射;表面不需任何防护，具备全天候防护功能。

2、箱体厚实，具有良好的隔热效果，能有效防止箱内水汽凝结。

3、箱门采用特种密封门封、防水门锁及三点式门销锁定，安全可靠，密封性好。

4、箱体可为前开门或前后开门，箱内有充足的布纤、贮纤空间，有足够的绕线盘、挂线钩，方便用户操作。

5、有可靠的光缆固定和接地保护装置。

6、适合于单芯和带状光缆的成端。

7、模块化设计，布局合理，功能多，密度大。

构成:一般的光缆交接箱均由：箱体、一体化熔接盘、光缆固定板、挂纤柱几部分组成。

光缆交接箱的原理
光缆交接箱是用于光纤通信网络的核心设备之一，用于连接光缆并将信号传递到其他通信设备。

它通常由金属或塑料制成，具有防护外壳并配备连接器，以提供安全可靠的光纤连接。

光缆交接箱的工作原理主要包括以下几个方面：
1. 光缆接入：光缆交接箱提供了光缆的接入接口，用于将传输光信号的光缆连接到交接箱。

这些接口通常使用标准的光纤连接器，如SC、LC、FC等。

2. 缆线连接：光缆交接箱内部有多个通道或端口，用于连接多根光缆。

通过将不同光缆的光纤连接器插入到交接箱的端口中，实现光缆间的连接。

3. 光信号分配：光缆交接箱内部通常配备分光器或交叉连接设备，用于将光信号从一个端口分配到多个端口。

例如，一个光信号从一个端口进入交接箱，分光器可以将该信号分配到多个其他端口，以实现信号的复制和分发。

4. 电力供应：光缆交接箱通常需要提供电力供应，以驱动光纤通信设备，例如光纤开关和光纤放大器。

这可以通过连接电源线或使用内置电池来实现。

5. 管理和维护：光缆交接箱还可以提供管理和维护功能，例如检测光缆连接的断开和故障，记录光缆使用情况等。

这些功能通常通过内置的管理模块来实现，可以远程监控和控制光缆交
接箱。

总之，光缆交接箱通过提供光缆接入、缆线连接、光信号分配、电力供应和管理维护功能，实现了光纤通信网络中光缆的连接和信号传递。

它是确保光纤通信网络正常运行的重要组成部分。

光缆交接箱服务支撑方案光缆交接箱服务支撑方案一、方案背景光缆交接箱是光纤通信系统中的重要设备，其作用是将光纤主干线插入交接箱接头盘插座中，实现不同光缆进行接续，并完成光缆的分纤与分配。

为了确保光缆交接箱的正常运行和提供稳定的服务，我们提出一套光缆交接箱服务支撑方案。

二、方案内容1. 设备管理为了实现光缆交接箱的高效管理，我们建议建立一套设备管理系统。

该系统可以对光缆交接箱的基本信息、设备状态、维修记录等进行统一管理，实现对光缆交接箱设备的全生命周期管理。

同时，还可以通过系统对设备进行巡检、维护和故障排除，提高设备使用效率和延长设备寿命。

2. 接入管理针对光缆交接箱的接入管理，我们建议实施以下措施：（1）制定明确的接入流程和规范，明确交接箱接入标准和要求。

（2）对接入的光缆进行严格的检测和测试，确保光缆质量符合标准要求。

（3）制定光缆接入记录表，将每次接入的光缆信息进行记录，方便查阅和管理。

3. 故障处理针对光缆交接箱发生故障的情况，我们建议采取以下故障处理措施：（1）建立故障排除流程，明确故障上报、排查、定位和处理的各个环节。

（2）建立故障处理团队，配备专业的技术人员进行故障排查和处理。

（3）定期开展故障演练和应急演练，提高处理故障的能力和效率。

（4）建立故障记录系统，将每次故障情况进行记录和分析，为后续故障排除提供参考。

4. 维护与保养为了确保光缆交接箱的长期稳定运行，我们建议开展以下维护与保养工作：（1）定期对光缆交接箱设备进行巡检和维护，确认设备运行状态良好。

（2）定期清洁光缆交接箱设备，清除灰尘和杂物，保证设备的正常通风和散热。

（3）定期更换设备的易损件，如风扇、电源等，确保设备的正常运行。

5. 培训与培养为了提高光缆交接箱设备的运维人员的素质和能力，我们建议开展相关培训与培养工作：（1）定期组织运维人员培训，提升其专业技能和知识水平。

（2）建立运维人员绩效考核机制，激励运维人员提高工作质量和效率。

光缆交接箱大小标准一、尺寸标准光缆交接箱的尺寸应符合相关行业标准，通常以宽×深×高表示。

其外部尺寸应符合城市布线标准，方便安装和维护。

同时，为了适应不同环境，交接箱的尺寸设计应具有多样性，以满足不同用户的需求。

二、容量设计光缆交接箱的容量设计应考虑其使用范围和未来扩展的可能性。

根据使用需求，可设置不同大小的容积，以满足不同数量和类型的光缆连接需求。

同时，为了方便用户管理和维护，交接箱内部应设置合理的空间布局，以便于光缆的布放、连接和标识。

三、材料选择光缆交接箱的材料选择应考虑其使用环境和安全性。

通常采用耐腐蚀、防火、防水的材料制造，以确保交接箱在使用过程中具有良好的性能表现。

同时，材料的选择还应考虑成本和环保因素，以实现性价比和环保性的平衡。

四、接口标准光缆交接箱的接口应符合相关行业标准，包括光缆连接器接口、光纤适配器接口等。

这些接口应具有通用性和互换性，以便于用户连接和管理。

此外，为了方便用户使用，交接箱还应设置必要的操作接口，如快接式连接器、尾纤连接器等。

五、安全性光缆交接箱的安全性应符合相关安全规范要求。

交接箱的结构设计应牢固可靠，能够承受一定的外力作用，保证光缆连接的稳定性和安全性。

同时，交接箱的材料应具有良好的电气绝缘性能和耐腐蚀性能，以保障用户的使用安全。

六、安装方便光缆交接箱的安装应方便快捷，不需要特殊的工具和技能。

在安装过程中，应考虑交接箱的使用环境和安装位置，以便于合理布局和固定。

此外，为了方便用户管理和维护，交接箱还应设置必要的标识和指示，以帮助用户快速识别和操作。

七、环境适应性光缆交接箱应具有良好的环境适应性，能够在不同的气候和环境中正常工作。

交接箱的材料应具有防水、防尘、防腐等性能，以保障其长期稳定运行。

此外，为了适应不同环境条件下的使用需求，交接箱还应设置必要的通风、散热设施，以保证内部元件的正常工作温度。

八、可扩展性光缆交接箱应具有良好的可扩展性，能够满足未来网络升级和扩展的需求。

光缆交接箱安全操作及保养规程光缆交接箱是光缆通信网络中重要的设备，为了保证光缆交接箱的正常运转和延长使用寿命，必须遵循以下的操作及保养规程。

一、操作规程1. 个人操作注意事项•在操作光缆交接箱前，必须佩戴绝缘手套、绝缘鞋、绝缘胶带等防护设备。

•在操作光缆交接箱前，必须切断电源，防止人员触电事故的发生。

•在操作光缆交接箱时，必须按照相关的技术标准和规程进行，谨慎操作，保持集中注意力。

•在操作光缆交接箱时，严禁使用带电的工具或器具，必须使用专用的绝缘工具。

•在操作光缆交接箱时，工作人员必须将自己的身份和职责告知值班室或安全监控室等部门，并做好沟通联系。

2. 操作步骤•在进行光缆交接箱操作之前，必须仔细阅读并理解光缆交接箱的使用说明和操作规程。

•清除光缆交接箱周围的杂物和障碍物，确保操作空间干净整洁。

•检查电源状态，并切断电源，以免造成触电事故。

•打开光缆交接箱门，并将相关的设备放入光缆交接箱中。

•将光缆与目标设备连接，并确保连接牢固、可靠。

•完成后，关闭光缆交接箱门，并重新连接电源。

二、保养规程1. 定期巡检•必须定期对光缆交接箱进行巡检，发现故障和隐患及时处理，确保设备运行正常。

•巡检应按照规定的时间、路线、项目进行，巡查记录要详细、准确，及时报告存在的问题。

2. 清理保养•定期清理光缆交接箱内部和外部的杂物，保持设备清洁。

•定期对光缆交接箱的各部位进行清洁、润滑、防锈等保养措施。

3. 环境保护•光缆交接箱的安装应在避免直射阳光、防潮、通风、有防火设施和防雷措施的环境下，以延长设备的寿命。

•光缆交接箱应设立警示标志，防止误操作和灰尘进入。

•避免光缆交接箱受到磁场干扰，防止其他电磁干扰或雷电干扰。

三、事故应对在光缆交接箱操作中，可能出现人员伤害、电气火灾、防雷击等问题，为此，必须建立应急预案，对可能出现的事故进行预先措施。

出现事故后，要根据预案及时采取相应的应急措施，防止事故扩大发生严重后果。

四、结语光缆交接箱是光缆通信网络中必不可少的设备，其正常运行能够保证通讯的畅通。

光缆交接箱，通常又称为街边柜，一般放置在主干光缆上，用于光缆分枝，它是一个无源设备，与原来的铜缆交接箱功能类似，只是将大对数的光缆，通过光缆交接箱后，分为不同方向的几个小对数光缆，当然，这个功能光缆接头盒也可以实现，但不同的是，光缆交接箱可以实现光缆的跳接，也可以用于测试和维护。

一般，光缆交接箱是馈线光缆和配线光缆的划分点。

一、光交箱尾纤布线规范要求1.光交箱箱体门锁完好，外观干净整洁，箱内无垃圾杂物。

2.光交箱内光纤跳线走线横平竖直，自然、整齐、不受力。

避免交叉、牵拉、挤压、扭绞现象。

箱内跳纤盘绕整齐、固定绑扎。

3.光交箱内标签应采用标签打印机打印且粘贴完整、清晰、准确、美观。

4.光交箱法兰盘上不使用的端口，防尘帽需盖好。

二、跳纤规范要求1.跳纤长度复核规范：一般光交箱中以1米长的尾纤为宜，最长不超过1.5米；避免造成纤材浪费和箱内跳纤拥堵。

2.走线规范必须严格按照箱内走线路由规则布放，横平竖直，全部落入走线环。

对于冗余跳纤须在走线环中绕至合适长度，松紧适度，做到整齐、美观。

3.尾纤盘绕，需直径大于6CM。

画图为例：左侧为绕线柱，右侧为法兰盘，现在需要从A点跳纤至B点。

蓝色箭头圈为走线路由。

根据尾纤的长短，可以有三种绕线方式：特别注意：如尾纤路由交叉不可避免时，应采取所有竖向走纤在后，横向走纤在前的方式，将所有尾纤理顺。

三、光交箱常见不规范问题1.箱体污损、门锁损坏无法关闭，刮风下雨日晒，对娇嫩的尾纤伤害很大。

2.法兰盘防尘帽缺失。

3.跳纤交叉：横竖交叉布放，尾纤凌乱，容易发生缠绕。

4.跳纤没有捆扎固定，垂坠散落。

光缆交接箱使用说明一、引言光缆交接箱是一种用于光纤通信网络中的重要设备，它起到连接不同光缆、保护光缆连接点和提供信号传输的作用。

本文将详细介绍光缆交接箱的使用方法和注意事项。

二、光缆交接箱的组成光缆交接箱通常由外壳、光缆连接模块、保护装置和接地装置等组成。

1. 外壳：光缆交接箱的外壳一般是由防水、防尘、防腐蚀材料制成，以确保设备在各种环境中的安全可靠性。

2. 光缆连接模块：光缆连接模块是光缆交接箱的核心部件，主要用于连接光缆和其他光设备，如光路交叉、分配等功能。

3. 保护装置：保护装置是为了保护光缆连接点免受外界环境的影响和损坏，在光缆交接箱内部设置。

4. 接地装置：接地装置主要是为了保证光缆交接箱的安全性，有效避免因雷击等不可预测的自然灾害对设备造成的损坏。

三、使用步骤1. 确保光缆交接箱的安全在使用光缆交接箱之前，首先要确保设备外部没有明显的损坏或异常情况，如有发现应及时进行维修或更换。

2. 检查光缆连接模块状态打开光缆交接箱，检查光缆连接模块的状态。

确保连接模块完整无损，连接头的插拔口干净整洁，没有杂质或污染。

3. 连接光缆将需要连接的光缆接头插入光缆连接模块的插座中，确保插入深度合适，并轻轻旋转接头直到固定。

连接之后，对连接部位进行检查，确保连接稳固可靠。

4. 设置保护装置根据实际需要，在光缆交接箱内部设置保护装置，以保护光缆连接点免受外界环境的影响和损坏。

保护装置的设置需符合相关规范和要求。

5. 接地处理光缆交接箱必须采用正确的接地措施，确保设备安全可靠。

连接接地线时，要确保接地部位干燥、清洁，接地线牢固可靠。

6. 关闭光缆交接箱使用完毕后，关闭光缆交接箱，并确保箱门完好关闭。

检查周围环境，确认没有遗留物品，以免影响下次使用。

四、使用注意事项1. 谨防震动和冲击光缆交接箱是一种精密设备，使用时需避免剧烈震动和冲击，以免损坏设备。

2. 避免阳光直射光缆交接箱应放置在避免阳光直射的地方，以免因长时间曝晒导致设备受热过度损坏。

光缆交接箱的原理光缆交接箱是用于光纤通信系统中的一个重要设备，它起到连接光缆、分配光信号和保护光纤的作用。

其主要原理包括光缆的接入、光信号的分配和光纤的保护。

首先，光缆交接箱的原理之一是光缆的接入。

光缆是光信号传输的媒介，通过光缆将光信号从一个地点传输到另一个地点。

光缆交接箱通过光缆接头将光缆连接到交接箱内部。

光缆接头通常采用FC、SC、LC等标准接口，通过光纤连接器将光缆与交接箱内的光纤连接起来。

光缆接头的连接质量直接影响光信号的传输质量，因此在接入过程中需要保证接头的清洁和稳定性。

其次，光缆交接箱的原理之二是光信号的分配。

光信号在光缆中传输时，需要在不同的节点进行分配和转发。

光缆交接箱内部通常配备有光分配器，用于将光信号分配到不同的光纤上。

光分配器可以是单一的一对多分配器，也可以是多对多的交叉分配器。

光分配器的选择和配置根据实际需求进行，可以根据光信号的数量和传输距离来确定。

最后，光缆交接箱的原理之三是光纤的保护。

光纤作为光信号传输的核心部件，需要保护免受外界环境的干扰和损坏。

光缆交接箱内部通常配备有光纤盒和光纤配线架，用于保护和管理光纤。

光纤盒可以将光纤固定在箱体内部，并提供光纤的保护和保持光纤的弯曲半径。

光纤配线架用于管理光纤的连接和分配，可以方便地进行光纤的插拔和维护。

除了以上原理，光缆交接箱还可以配备其他功能模块，如光纤分光器、光纤放大器、光纤监测模块等，以满足不同的应用需求。

光纤分光器可以将光信号分成不同的波长进行传输，光纤放大器可以增强光信号的强度，光纤监测模块可以实时监测光信号的质量和传输性能。

总之，光缆交接箱是光纤通信系统中的重要设备，其原理包括光缆的接入、光信号的分配和光纤的保护。

通过合理配置和使用光缆交接箱，可以实现光信号的高质量传输和有效管理光纤。
