室外通信光缆交接箱

11
光缆交接箱应有可靠的固定与保护装置，具有光纤熔接保护及调线功能
12
交接箱应有富余的光纤光缆的储存空间，以便于光纤的熔接、安装和维护等操作
13
高压防护接地装置与光缆中金属加强芯及金属护套管相连。地线截面积应大于6mm2
14
电
器
性
能
机架与接地装置间绝缘电阻
＞2×104MΩ/500V±50Vd.C
15
3
结构件不扭曲，无机械划伤
4
箱体密封条粘接要完整、不漏空，要服贴
5
门锁及门等零、部件启闭灵活可靠，无卡滞现象
6
所有紧固件连接牢固，箱门开启角不小于120度
7
外形尺寸符合要求，零、部件装配正确无遗漏
8
保护接地处有明显的接地标志，箱体有明晰的线序示名标志
9
光纤引入时其弯曲半径应大于光缆直径的20倍
10
光缆光纤在设备内布放时，应有相应空间，其曲率半径应不小于30mm
AQL
1.0
检测日期
检验依据
YD/T 988-2007《通信光缆交接箱》
环境条件
环境温度：20℃~22℃相对湿度：70%~75%
大气压：102kPa
检验结论
检验员
审核
检验记录
序号
检验项目
标准要求
结论
1
外
观
及
功
能
要
求
表面平整光滑、涂层均匀，同色的各零、部件之间不得有明显色差
2
经涂覆处理的金属件不得有毛刺，不露底、不起皮掉漆等缺陷
机架与接地装置间抗电强度3000V，直流电压，一分钟不击穿，无飞弧
16
回波损耗≥50dB，插入损耗≤0.35dB

2013年第11期0引言2011年~2012年是FTTH（光纤到户）网络发展的黄金时期，三大电信运营商FTTH网络部署的速度和规模都远超人们的预期。

网络快速部署带来的弊端是很多技术要求还未来得及深入讨论，现网中就有大量的既成事实。

在FTTH网络的重要组成部分ODN（光分配网）中，光缆交接箱、分光分纤箱/分纤箱等设施被大量使用。

由于ODN部署面广量大，建设条件也不同于干线光缆网或骨干光缆网络，存在施工困难增加的不利因素，导致在ODN建设中，光缆网的接地保护未能引起足够的重视。

通过现网调研发现，ODN中没有采取接地防护措施是普遍现象。

究其原因，首先是管理人员安全意识淡薄，其次是在一些场景中不知道如何采取正确的防护措施。

本文通过大量的实验及现网操作，对在工程中被普遍忽视的光缆交接箱中光缆金属屏蔽层接地问题和分光分纤箱中光缆接地问题进行探讨，提出了合理的解决方案。

1规范依据ODN网络在通信行业内是相对较新的网络，其建设有别于传统的干线或本地光传输网络，但其接地防护要求与传统光缆网有相通之处，在有新的标准和规范明确要求前，可以参考既有的相关标准。

可参考的标准主要有：a）《通信光缆交接箱》（YDT988-2007）第5.5.1.2条：“高压防护接地装置与光缆中金属加强芯及金属挡潮层、铠装层相连，地线的截面积应不小于6mm2。

”b）《光纤配线架》（YDT778-2011）第5.6.2条：“机架高压防护接地单元与光缆中金属加强芯及金属护套相连，连接线的截面积应不小于6mm2。

”c）《本地通信线路工程设计规范》（YD5137-2005）第4.1.7节第3条：“光缆接头处两侧金属构件不作电气连通，也不接地。

”第4.2.4节第2条：“光（电）缆金属屏蔽层的线路两端必须接地，接地点可在引上杆、终端杆或其附近。

光（电）缆线路进入交接箱时，可与交接箱公用一条地线，接地电阻应满足交接箱接地电阻要求，单独做金属屏蔽层接地时，接地电阻应符合表4.2.4的规定。

光交（光缆交接箱）因为城市与城市，区与区或者楼房与楼房的光纤网络需要分割，结合，那么施工的时候会尽量将这些分割结合的工作汇聚在一个地方，而要做这些动作，必须将光缆保护外皮剥开，露出里面穿光的纤芯部分，可以想象这种地方会很容易受损，所以在这个地方放上一个大铁柜，可以保护，例如外力，水，阳光，粉尘的侵害，这个大金属柜就是光缆交接箱。

按照里面操作的芯数分为288，576，800等规格，按照外壳大致分为金属和玻璃钢等。

光纤配线箱(optical fiber distribution box，简称ODB)，光缆配线箱是光缆分纤箱和光分路器箱的统称。

光纤配线箱适用于光缆与光通信设备的配线连接，通过配线箱内的适配器，用光跳线引出光信号，实现光配线功能。

适用于光缆和配线尾纤的保护性连接，也适用于光纤接入网中的光纤终端点采用。

光纤适配器（连接器）是光纤通信系统中使用量最多的光无源器件，大多数的光纤连接器是由三个部分组成的：两个光纤接头和一个耦合器。

两个光纤接头装进两根光纤尾端；耦合器起对准套管的作用。

另外，耦合器多配有金属或非金属法兰，以便于连接器的安装固定。

光缆分纤箱光缆分纤箱，就是主光缆进箱后,用尾纤熔接,像12芯的缆就熔接12条尾纤。

通过箱子内部的适配器与下端12芯皮缆相连。

上端与下端的芯数相同。

1、光缆分纤箱是用于室外、楼道内或室内连接主干光缆与配线光缆的接口设备。

光纤分纤箱必须能在规定的环境下可靠工作，并且其箱体能承受不小于500N的垂直压力。

光缆分线箱是FTTH系统中用户终端的配线分线设备，可以实现光纤的熔接、分配以及调度等功能。

可灵活配置1×32,1×16,1×8或1×4等光分路器(分光器),安装方便。

2、光缆分纤箱是针对FTTH建设中采用一级分光或二级分光等不同的场景需求而开发设计的、作为光分支点采用的一种重要配线设备。

该产品用于配线光缆通过光分路器与用户蝶形入户光缆实现连接，从而实现用户FTTH业务的开通，是ODN网络中重要的光接入点设备。

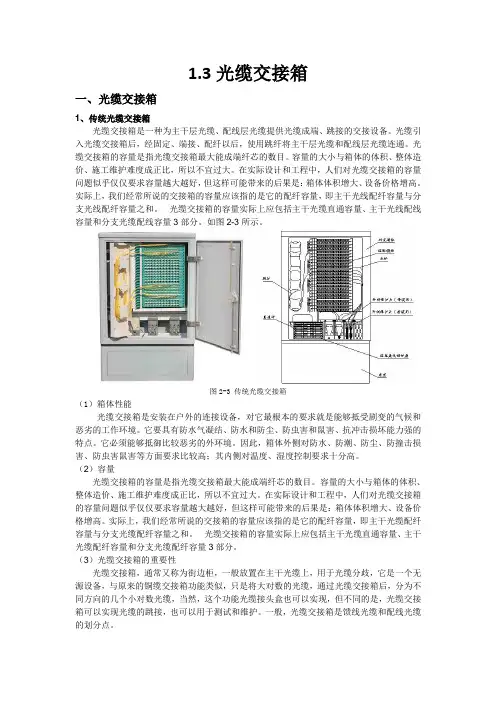

1.3光缆交接箱一、光缆交接箱1、传统光缆交接箱光缆交接箱是一种为主干层光缆、配线层光缆提供光缆成端、跳接的交接设备。

光缆引入光缆交接箱后，经固定、端接、配纤以后，使用跳纤将主干层光缆和配线层光缆连通。

光缆交接箱的容量是指光缆交接箱最大能成端纤芯的数目。

容量的大小与箱体的体积、整体造价、施工维护难度成正比，所以不宜过大。

在实际设计和工程中，人们对光缆交接箱的容量问题似乎仅仅要求容量越大越好，但这样可能带来的后果是：箱体体积增大、设备价格增高。

实际上，我们经常所说的交接箱的容量应该指的是它的配纤容量，即主干光线配纤容量与分支光线配纤容量之和。

光缆交接箱的容量实际上应包括主干光缆直通容量、主干光线配线容量和分支光缆配线容量3部分。

如图2-3所示。

图2-3 传统光缆交接箱（1）箱体性能光缆交接箱是安装在户外的连接设备，对它最根本的要求就是能够抵受剧变的气候和恶劣的工作环境。

它要具有防水气凝结、防水和防尘、防虫害和鼠害、抗冲击损坏能力强的特点。

它必须能够抵御比较恶劣的外环境。

因此，箱体外侧对防水、防潮、防尘、防撞击损害、防虫害鼠害等方面要求比较高；其内侧对温度、湿度控制要求十分高。

（2）容量光缆交接箱的容量是指光缆交接箱最大能成端纤芯的数目。

容量的大小与箱体的体积、整体造价、施工维护难度成正比，所以不宜过大。

在实际设计和工程中，人们对光缆交接箱的容量问题似乎仅仅要求容量越大越好，但这样可能带来的后果是：箱体体积增大、设备价格增高。

实际上，我们经常所说的交接箱的容量应该指的是它的配纤容量，即主干光缆配纤容量与分支光缆配纤容量之和。

光缆交接箱的容量实际上应包括主干光缆直通容量、主干光缆配纤容量和分支光缆配纤容量3部分。

（3）光缆交接箱的重要性光缆交接箱，通常又称为街边柜，一般放置在主干光缆上，用于光缆分歧，它是一个无源设备，与原来的铜缆交接箱功能类似，只是将大对数的光缆，通过光缆交接箱后，分为不同方向的几个小对数光缆，当然，这个功能光缆接头盒也可以实现，但不同的是，光缆交接箱可以实现光缆的跳接，也可以用于测试和维护。

• 2.1.8 光缆接头盒的密封处理
• 这是接头盒封装的关键。具体操作中．应按接头护套的规定 方法，严格按操作步骤和要领进展。对于光缆密封部位均应 作清洁和打磨，以提高光缆与防水密封胶带间可靠的密封性 能。注意打磨砂纸不宜太粗，打磨方向应沿光缆垂直方向旋 转打磨，不宜与光缆平行方向打磨。
• 光缆接头护套封装完成后，应作气闭检查和光电特性的复测 ，以确认光缆接续良好。至此，接续已完成。
• 2.1.5 光纤连接损耗的监测、评价
• 光缆接续中光纤连接损耗的现场监视、测量、统 计评价方法，对于整个光缆接续质量的重要性是 不言而喻的。这一局部内容将在后面的内容中讲 述。
• 2.1.6 光纤余留长度的收容处理
• 光纤余留长度在施工中所用的方法是由光缆接续 护套的设计所决定的。光纤连接后．经检测连接 损耗合格，并完成保护后，按护套构造所规定的 方式进展光纤余长的收容处理。光纤收容的盘绕 中，应注意曲率半径和放置整齐、易于今后操作 等环节。光纤余长盘绕后，一般还要用OTDR仪 复测光纤的连接损耗。当发现连接损耗有变大现 象时．应检查原因并予以排除。
• 5. 放置光纤。将光纤放在熔接机的Ｖ形槽中，小心压 上光纤压板和光纤夹具，要根据光纤切割长度设置光 纤在压板中的位置，并正确地放入防风罩中。
• 6. 接续光纤。按下接续键后，高压放电产生的电弧光 纤熔接，计算损耗并将数值显示在显示器上。一般光 纤熔接衰减控制为0.08dB，以测试值为准，大于此值 需重接。
• 2. 埋式光缆的接头的埋深，应同 该位置埋式光缆的埋深标准；坑 底应铺10cm厚的细土，接头盒上 方．应加水泥盖板保护，如图 7—2所示。水泥盖板上边为回填 土。
• 3. 架空光缆的接头．一般安装在 杆旁，并应作伸缩弯，如图7—3 、7—4所示。接头的余留长度应 妥善地盘放在相邻杆上，一般采 取预留架盘留的方式。图7-5是架 空光缆余留长度安装示意图。 (A—B)前进方向的右侧，个别因 地形限制，位于图7一I直埋光缆 接头坑示意图

地埋光交箱——光缆交接箱的革命性突破与创新光缆交接箱（简称OCC或FDH）是一种用于光纤城域网中主干光缆与配线光缆节点的连接调度设备，可实现光缆的接续、成端、配线、分路、调配和冗纤盘贮等功能。

随着电信市场的日益开放，通信网络光进铜退的演变、光纤到户的普及，宽带中国战略也被提上日程，各运营商对光缆城域网的项目投入不断增加，对光缆交接箱的需求量也大幅提高。

传统光缆交接箱遭遇建设瓶颈传统光缆交接箱分为落地、架空和壁挂三种安装方式，在其安装施工、运行维护过程中均存在不同程度的缺陷和不足，问题突出表现在占用土地资源、影响市容市貌、妨碍交通安全、易遭损坏被盗等方面，不符合现代化城市建设要求。

1 落地式光缆交接箱（1）必须占用地面空间，而土地资源申报困难，项目建设不具可控性；（2）难以避免交通车辆碰撞、行人无意识损坏或蓄意撬盗等现象；（3）无法摆脱“牛皮癣”困扰，充当免费的小广告粘贴栏；（4）与城市现有设施和环境的协调性差，影响市容市貌；（5）经常安装在车行道两侧或转角处，阻碍驾驶员视线，影响交通安全。

2 架空式光缆交接箱（1）架空光交箱安装维护属高空作业，操作难度责任编辑：袁婷　*****************深圳市华晨通信技术有限公司大，且难以保障施工安全；（2）光缆空中敷设需用钢绞线悬挂，常与高压线路横跨穿插，电线发热容易导致光缆外皮损伤，且存在一定的安全隐患；（3）在高温季节，被烈日炙烤的箱体呈现高温状态，降低通信质量并加速设备老化；（4）占用城市立体空间，影响市容，暴雨、台风等恶劣气候条件下还可能引发安全事故。

3 壁挂式光缆交接箱（1）建设施工经常受到居民业主的阻挠，甚至设备遭到报复性破坏；（2）安装和维护困难，不方便操作，不能保障施工安全；（3）承载建筑物或墙体天长日久将逐渐老化，造成极大的安全隐患；（4）影响建筑设施的外部美观与整体协调性。

地埋式光缆交接箱突破瓶颈应势而生地埋式光缆交接箱在地面以下安装，弥补了传统光缆交接箱存在的缺陷，并全面彻底地解决了传统光缆交接箱在安装、使用、维护过程中所面临的一系列突出问题。

光缆固定组件
进缆出纤位置
挂线柱
挂墙安装孔
附件介绍
SC适配器卡座
FC适配器卡座
导轨
停车位
GPX99H-A72配置表
结构尺寸 名称 型号 H×W×D (mm) 容 量 配 置 72 芯 8 根 据 订 单 要 求 配 置
光纤配线箱
GPX99H-A72
430×480×160
熔接模块 带状裸纤保护套管
FRS12g DLB-3
16×233×122.5 5.3×3.3×0.9(厚)
非带状裸纤保护套管
SLB-3
6.4×3.9×0.7(厚)
光分路器
使用PLC-MIN型尾纤长度A72为1.2m
•注： 下单时需注明采用SC或FC适配器
光纤配线箱-产品介绍
GPX99H-A48/B48型光纤配线箱：
熔接、配线功能分开的光纤配 线箱，采用ADC滑动适配器技 术，提高了配线，方便光缆及箱 内跳纤的维护管理。
GXF5-17HAa
GXF5-17A
GXF5-17B
GXF5-17C
GXF5-17D
GXF5-17AH
•GXF5-17HAa型光缆交接箱：
• 288芯配线容量,120芯熔接容量 • 标准”即插即用型”分光器模块,减少熔接次 数,递延固定资产投入, 方便扩容 • 智能化设计,标准部件 • 独特的 “旋转门”设计,方便安装.使用 • 合理的储纤/盘纤轮设计, • 保证光缆的最小弯曲半径, 适配器面板斜角 设计, • 保证人体的安全 • 专利的”Parking lot”(停车位)设计,用于 停留光分路器上未使用的尾纤. 减少用户的开 通时间,一有需求,只需把”停车位’上的尾纤跳 上服务端口(适配器)即可. • 满容量后,拆除”停车场”,即可扩容48芯. • 三点式门锁,全天侯防护 IP65

576芯落地式光缆交接箱使用安装手册上海亨通宏普通信技术有限公司●产品用途：主要用于通信光缆至各光交接点的连接，分配和调度。

本产品提供安全可靠，灵活机动的光纤线路管理。

适用于各种光通信网络。

●光缆型式：带状或非带状光缆进入数量：≤24条进入方向：箱体底部光缆接续容量：576芯尾纤规格：非带状尾纤长度为2000mm，带状尾纤长度为裸光纤部分1000mm+扇形单芯部分1000mm●光适配器规格：LC/SL/FC●操作面：双面●外形尺寸：1460(高)×750mm（宽）×570mm(深)●交接箱净重：约100Kg1.主要光电技术参数●连接器衰减（插入、互换、重复）≤0.3dB。

●回波损耗：APC 型≥60dB，UPC 型≥50dB，PC 型≥40dB。

●连接器插拔耐久性寿命＞1000 次。

●高压防护接地装置：●绝缘电阻：≥2X104 MΩ/500V（直流）。

●耐电压：≥3000V（直流）/1min，不击穿、无飞弧。

●接地线截面积：＞6mm2，接地处有明显的接地标志。

主要机械性能参数●箱体防护等级：IP65 级。

●产品采用下进缆方式，防水性好。

●光路标识清晰，有效避免维护过程中拆卸可能导致的混乱。

●全程曲率半径控制，保证在任何位置光纤的曲率半径大于40mm。

●箱体顶端表面能承受的垂直压力：＞1000N，门打开后最外端能承受的垂直压力：＞200N。

●阻燃：符合GB5169.7 实验A 要求。

2.结构特征产品组成●室外落地式光缆交接箱由箱体、钣金件、熔接配线一体化模块、直熔模块、光缆固定开剥保护装置及附件组成。

工时可以取下熔配模块，直通熔接区域在模块区底部。

●箱体采用 SMC 材料，隔热性能良好，高性能橡胶密封条，有效防雨防尘，全方位适应户外环境。

●箱体内部金工件耐腐蚀，防老化，强度高，使用寿命长。

●能同时满足带状光缆和非带状光缆的使用需求。

●有可靠的光缆固定、开剥、接地、保护装置。

●全模块化设计，可根据客户要求灵活组装。

FTTH设计常见问题讲解一、光交接箱、分纤箱接地问题答：问题回答依据文件：（1）通信行业标准YD/T 5186-2010《通信系统用室外机柜安装设计规定》。

（2）通信行业标准YD5102-2010《通信线路工程设计规范》。

（3）国家标准GB50689-2011《通信局（站）防雷与接地工程设计规范》。

（4）工信部规[2008]75号文，通信建设工程预算定额第一册通信电源设备安装工程》。

1、光交接箱、分光分纤箱是否接地？答：《通信线路工程设计规范》中要求：交接箱（间）必须设置地线，接地电阻不得大于10Ω。

有2种理解：（1）此规定仅规范光缆交接箱，不含分光分纤箱接地。

（2）分光分纤箱是一种用户节点的小型交接箱，分光分纤箱应该接地。

《通信局（站）防雷与接地工程设计规范》中要求：宽带接入点用户单元的设备必须接地，接地宜直接利用建筑物基础内钢筋作为接地体。

理解：如安装在建筑物内的壁挂式光交接箱、分光分纤箱，只需要接地引入线接到大楼内等电位端子上就行。

2、光交接箱、分纤箱接地电阻是多少？答：地线的接地电阻应不大于10Ω。

3、接地引入线的截面积？答：接地引入线应采用截面积不小于16mm2多股铜线；机柜内所有设备的保护地应采用截面积不小于6mm2铜线接至接地汇集排。

4、接地极一般使用几根？答：接地极指为达到与地连接的目的，一根或一组与土壤（大地）之间的电气连接的导体。

接地极使用1根、2根或2根以上，与土壤的类型和导电率有关。

当使用1根达不到10Ω以下要求时，可以使用2根或2根以上；2根接地极之间的距离为5米，接地极间通过接地母线连接。

500050005000三根接地极二根接地极5、接地极和接地母线使用的材料类型和规格？答：垂直接地体（接地极）宜采用长度不小于2.5米的热镀锌钢材、铜材、铜包钢等。

水平接地体（接地母线）应采用热镀锌扁钢或铜材。

水平接地体应与垂直接地体焊接联通。

接地体采用热镀锌钢材时，其规格应符合下列要求：（1）钢管的壁厚不应小于3.5mm，一般使用φ50镀锌钢管，长度为2.5米。

主干和配线光缆经开剥后进入一体化托盘进行熔接； 当需要开通用户时，使用一根跳纤将主干和配线连接即可。
一体化托盘和光分路器
无跳接光缆交接箱
适配器和跳纤的减少，降低了采购成本。 降低了信号的损耗和故障率、减少了故障点，
提升网络安全。
增大了设备的容量，便于线路的管理与扩容， 降低了工程建设成本，并促进了全光网络的 发展。
网络机柜
主要应用于各类机房。标配为搁板一块、五位三孔插座一个。
户外一体化机柜
应用主要包括：固网通信的接入网点（如ONU）、无线通信系统基站 （如BTS、传输、电源及其组合）等，有效满足通信、广电、电力、工业 控制等应用需求。
户外柜可选配件
光缆交接箱
在部署城域网时很大程度上起到储备主干资源的作用。以局为 中心点，辐射四周，公布在路边、街口等主要路线；是针对光 纤接入网中馈线光缆与配线光缆交接处的户内外光缆接口设备； 可确保馈线光缆与配线光缆可靠交叉连接和互换、可安装光分 路器，构成完整的互连、分光、配线一体化系统。
光缆终端盒（直熔式/成端式）
分光箱
增加了光分单元，满足光纤点对点，点对多 点综合发展需求。
主干和配线光缆开剥后分别进入熔接盘和12芯一体化托盘。主干光缆熔 接后的尾纤拉出熔接盘；当需要开通用户时，将拉出尾纤的适配器接头插 入对于的配线光缆的适配器即可。
无跳接式一体化托盘和光分路器
传统光交箱与无跳接交交箱路由区别
宽带接入箱
III型：标准19英寸单元功能框设计，扩容及操作灵活；高密度大容量， 适用于各类光纤接入网中高容量接入场景；还可安装分光单元、直熔单元。
熔纤单元是19英寸标准安装的光纤熔配一体化（A型）或熔配分离（B型） 单元体，安装操作方便、灵活。适用于FC、SC、LC、ST适配器和带状、 束状光缆；可独立安装。

浅谈光缆交接箱在通信基础设施专项规划中空间布局的解决方案摘要主干光缆交接箱是通信基础设施规划的主要组成部分，与未来城市规划相结合，不仅占用城市空间，影响到城市环境美观，需要提出解决方案。

关键词光缆交接箱；规划；通信；信息化1 光缆交接箱（1）定义：光缆交接箱是进行光缆成端、纤芯交接分配的设备。

（2）光缆交接箱划分：根据光缆网络的层次结构，一般分为主干光缆交接箱、配线光缆交接箱。

①主干光缆交接箱是为主干层光缆、配线层光缆提供光缆成端、跳接的设备，位于市政道路沿线路边、绿化带或公共建筑内，服务对象为配线光缆交接箱、大客户专线、基站接入、交管监控等业务的用户。

②配线光缆交接箱是为配线光缆、接入层光缆提供光缆成端、跳接的设备。

大多位于小区红线内或街道路边，服务对象是以小区内住宅、非住宅的固网电话、宽带业务的用户。

（3）规划内容，本次规划主要是负责主干光缆交接箱的规划，对小区外的配线光缆交接箱也按主干光交考虑。

主要提出光缆交接箱布局要求、设置标准、占地需求和建设标准。

2 光缆交接箱现状（1）截止到2015年底，各运营商的现状光缆交接箱数量18282个，其中主干光缆交接箱数量9141个，分布在和平、河东、河北、河西、南开、红桥6个城区内2687个，分布在西青、东丽、津南、北辰环城4个区2736个，分布在滨海新区1104个，分布在武清、宝坻、静海、宁河、蓟州5个市辖远郊区2614个。

（2）规格程式：目前在现网应用的光缆交接箱的规格程式主要有72芯、144芯、288芯、576芯。

（3）光缆交接箱的使用情况：①截止到2015年底，各运营商的现状光缆交接箱数量18282个，其中主干光缆交接箱数量9141个，分布在和平、河东、河北、河西、南开、红桥6个城区内2687个，分布在西青、东丽、津南、北辰环城4个区2736个，分布在滨海新区1104个，分布在武清、宝坻、静海、宁河、蓟州5个市辖远郊区2614个。

②从现状看城区光缆交接箱已大部分覆盖，但容量上偏小。

室外光缆交接箱操作规程目录1.0简介 (3)2.0附件 (3)3.0箱体尺寸及重量 (3)4.0箱体开锁方法 (3)5.0箱体功能区介绍 (4)6.0箱体的安装 (4)7.0光缆的开剥，进缆和固定 (5)8.0熔接 (5)9.0直熔单元 (6)10.0分光器的安装 (6)11.0跳线管理 (6)12.0底座防潮 (7)8900D型室外光缆交接箱操作说明书1、简介：3M 8900D型288芯室外光缆交接箱是针对光纤接入网中光分支点处于室外专门设计的室外型光纤配线设备。

适用于落地安装。

2、附件：A．芯线绑扎带、钢箍B．地脚螺栓M12 × 4C．熔接保护套管D．裸纤保护套管E．光缆固定板F．光缆开剥保护装置G．3M 4411B防潮树脂H．3M 4415光缆清洁纸3、箱体尺寸及重量：尺寸： 760mm(W) x 360mm(D) x 1450mm(H) ；净重：150KG4、箱体开锁方法：4.1插入钥匙，略微转动后, 把手会自动弹出4.2握住把手，向右方转动，开启正门插入钥匙向右转动把手5、箱体功能区说明：6、箱体的安装箱体安装在实心混凝土水泥基座上（不建议采用框架结构），水泥基座高度30厘米以上，箱底座尺寸如图所示：正门跳线区分光器托架带状缆固定件直熔区 底座光纤走线环光纤接 续托盘区光缆固定区光缆进缆孔底座7、光缆的开剥、进缆和固定：7.1拔出底座上沿两侧的T型插针，打开底座箱门7.2将光缆从水泥基座的底部，通过光缆进缆孔进入箱体内7.3开剥光缆，切除光缆外护套；并清洁光缆注：开剥长度：L=2.1米+光缆开剥处到（跳离最远的）接续托盘的距离（仅供参考）7.4 将光缆加强芯穿过底部加强芯固定件的螺孔内，并旋紧螺丝；用钢箍将光缆固定在固定件上注：带状光缆可使用带状缆固定器件固定7.5 旋紧光缆进缆口的密封端塞7.6 光纤沿左侧内壁光纤走线环，引至光纤接续盘注：散芯光缆的子管可保留至引入光纤接续托盘前，子管末端套入载纤管后上托盘；带状光缆从开剥处就必须使用载纤管，沿左侧内壁光纤走线环引至光纤接续托盘8、熔接：8.1光纤从接续托盘的左侧进入8.2 使用扎带将载纤管固定在光纤接续托盘上8.3光纤进入接续托盘后，在托盘内至少盘绕一圈后在热缩管固定的位置将多余光纤去除注：托盘可以翻开，下层空间用于盘放多余的纤芯8.4 将接续托盘放置于熔接工作台上，将光纤与尾纤进行熔接注意色谱（依次为蓝、橙、绿、棕、灰、白、红、黑、黄、紫、粉红、天蓝）8.5 完成熔接后，将热缩管放置在接续托盘上热缩管的卡槽内8.6 整理光纤，并将接续托盘插入箱体内相应的位置8.7做好相应的标识9、直熔单元：9.1箱体的右下方为直熔单元9.2取出直熔接续盘，把开剥后的光缆引入托盘9.3完成熔接后，把直熔接续盘放回原位10、分光器的安装：10.1分光器可以安装在最右侧的分光器托架上10.2分光器可以非常方便的取下，便于日常维护11、跳线管理：11.1用双头尾纤在箱体正面完成交叉连接操作11.2箱体右侧为跳线区，用于走线和存储多余的光跳线11.3光跳线从接续托盘的右侧跳出经过跳线区再从另一个接续托盘的右侧跳入11.4 跳线方式必须规范，以便于日后的维护12、底座防潮：12.1 将箱体底座门打开，用碎布填补底座的管道口空隙和其余所有空隙12.2 将4411防潮膨胀树脂袋口朝上，用手指撕开其中A 、B 两部分之间地隔热层，注意用力不要过大12.3充分混合A 、B 两部分的树脂，使其产生反应，反应时间大约为1分钟。

光缆网络管理
光缆网络
5.5.1 光缆网络概念
局所A
交换机
复 用 解
光 电 转
复 用 配线架 设 （（MDMFD/FD）DF） 备
换 设 备
中继电缆 一对光纤
局所B
光 电 转
复 用 解
交换机
换 设 备
复
用 设 备
配线架 （（MDMFD/FDD）F）
光缆构造
按用途划分：中继(局之间) 、主干（高速）、配线（到用户家） 按规格划分：单模（传输距离长）、多模
按程式划分：12芯、24芯、72芯、144芯、288芯等 光缆局域网络大致分为三类：点对点网络、星型网络、环型网络。
光纤配线架（ODF）
?光纤配线架（ODF）：传输机房内的设备。当光缆进入局所或 用户建筑物后，被打散出纤芯，固定到 ODF架上。供日后使用
上面是3个模块，ODM，小黑点就是端子，可能ODM上还有板 卡
天然气公司 (接入点)
光缆、光缆段的概念
? 什么叫一条光缆
?判断是否一条光缆的规则一
在以光缆接头盒为主的配纤方式的光缆网络当中。本规范规定， “光缆”是由一组有相互连接关系的“光缆段”的集合，这些光缆段 通过光缆接头（死接头）连通起来，形成多个局向；此时，将这些由 死接头互联起来的光缆段统称一条光缆。
纤芯：7~12
纤
芯
纤 芯 ：1~6
：7~12
光缆段：华山路8640局ZGG01/2
光缆段：华山路8640局ZGG01/4
光缆接头
华山路局
1-24 25-48 49-72
接头
1-24 25-48 49-72
1-2245-48
国贸大厦 (接入点)
25-418-24

光交接尺寸表：
规模型号长宽高
光缆交接箱（落地式）96芯950*530*320
光缆交接箱（壁挂式）144芯720*530*320
光缆交接箱（落地式）144芯950*530*320
光缆交接箱（落地式）288芯750*320*1450
光缆交接箱前后开门576芯750*600*1450
光缆交接箱单面双开门576芯1450×1500×300
光缆交接箱（落地式）1152芯1450×1510×600
落地式光交接箱基础制作要求：
1、基础必须高出地面300CM，长宽具体尺寸按照光交规模大小而定。

2、基础必须大于光交箱外围5CM以上，表面必须平整光滑，预埋件不许突出基础面。

3、安装位置按照设计图纸布置。

（必须保证单门或双门的自由开启）
4、预埋件PVC弯头口至第一个手井必须贯通，至引上110钢管必须贯通。

（根据设计大小配置引上或PVC管）
5、落地式光交必须水平采用暴涨螺丝固定在基础上，且牢固稳定。

关于光缆交接箱、基座及光缆分线箱的说明
1、光缆交接箱：
需按设计中要求的光缆交接箱容量确定光缆交接箱规格；864光缆交接箱需满足864芯配线光缆及144芯主干光缆的成端需求；576光缆交接箱需满足576芯配线光缆及144芯主干光缆的成端需求。

参考规格：1600mm（高）*1400mm（宽）*400mm（厚）（单面开门）
2、光缆交接箱基座：
光缆交接箱基座采用混凝土浇筑方式，地面300mm、地下700mm；具体尺寸需根据采购的光缆交接箱规格确定，下图为参考图纸：
2、光缆分线箱：
光缆分线箱需满足配线光缆和用户光缆的直熔需求、成端需求及分光器的安装。

参考尺寸400mm（高）*450mm（宽）*140mm（厚）。

光缆分线箱内的光缆熔接：按本系统设计要求，每个用户接入2条2芯的皮线光缆。

其中1条在分线箱内与光缆交接箱布放至分线箱的配线光缆直熔，另外1条在分线箱内成端。

光缆分线箱参考图片：图片中的分光器由通信运营商自行安装。

FTTH光交、 FTTH光交、光配箱命名 光交
序号 箱体 型号 命名 1 室内落地托盘XXX芯 CT GXFT(00)11-xxx 2 室内壁挂托盘XXX芯 CT GXFT(00)13-xxx 3 室外落地托盘XXX芯 CT GXFT(00)21-xxx 4 室外架空托盘XXX芯 CT GXFT(00)22-xxx 5 室外壁挂托盘XXX芯 CT GXFT(00)23-xxx 光缆交接箱 6 室内落地无跳接XXX芯 CT GXFD(00)11-xx/xxx 7 室内壁挂无跳接XXX芯 CT GXFD(00)13-xx/xxx 8 室外落地无跳接XXX芯 CT GXFD(00)21-xx/xxx 9 室外架空无跳接XXX芯 CT GXFD(00)22-xx/xxx 10 室外壁挂无跳接XXX芯 CT GXFD(00)23-xx/xxx 11 室内壁挂式XXX芯 CT GF(00)13-xxx 12 室内壁嵌式XXX芯 CT GF(00)14-xxx 13 室外落地式XXX芯 CT GF(00)21-xxx 分纤箱 14 室外架空式XXX芯 CT GF(00)22-xxx 15 室外壁挂式XXX芯 CT GF(00)23-xxx 16 室外壁嵌式XXX芯 CT GF(00)24-xxx 17 室内壁挂式XXX芯 CT GFS(00)12-xx/XX 18 室内壁嵌式XXX芯 CT GFS(00)13-xx/XX 19 分光分纤箱 室外架空式XXX芯 CT GFS(00)21-xx/XX 20 室外壁挂式XXX芯 CT GFS(00)22-xx/XX 21 室外壁嵌式XXX芯 CT GFS(00)23-xx/XX
备注 CT 中国电信企业标准标识 GXF 字母标志光交箱 T 托盘式、D无跳接 1 室内、2 室外 1 落地、2 架空、3 壁挂 xxx 托盘式容量(144、288、576等) xx/xxx xx主干容量 xxx配线容量 (00) 字母标志光分纤箱 1 室内、2 室外 1 落地、2 架空、3 壁挂、4 壁嵌 xxx 容量(6、12、24等) (00)光交箱编号 CT 中国电信企业标准标识 GF 字母标志光分纤箱 S 字母标志分光器 (00)光交箱编号 1 室内、2 室外 1 架空、2 壁挂、3 壁嵌

免跳接光缆交接箱的应用作者：李新春来源：《中国新通信》 2017年第13期一、免跳接光交箱的优点免跳接光缆交接箱是在传统光缆交接箱基础上研发的，尾纤终端可直接连接主干光缆或者测配光缆，而无需跳接的入网工具。

免跳接光交箱的主要作用是将光缆的主干部分与光缆接入各家各户的分接点接合在一个交接箱上，能够熔接光纤，存储和配置线路。

目前市场上的免跳接光缆交接箱有六种类型，优点如下:1、配接方便。

免跳接光缆交接箱尾纤终端可直接连接主干光缆或者测配光缆，不需要安装其他的跳接设备。

现在宽带用户的规模急剧扩大，往往一栋楼层的用户的宽带入网线路就已经特别繁琐，不同的线路要连接到不同的方向，不同的路线，不同的长度。

采取传统的光缆跳接箱，不仅安装麻烦，安装后如何管理如何维护更是个问题。

无形中增加了人力财力的成本。

采用免跳接光交箱，直接使用主干适配器，单头尾纤接入，省去了跳接光交箱必须使用的适配器，能够将连入用户的所有光缆，利用光缆交接箱，交接在一台机器上，只需要一架交接箱就能搞定所有问题，维护也较方便。

2、可接入光缆线路容量的增多。

对于传统的跳接光交箱来说，例如266 芯的光缆跳接箱，在要保证主干线路和分线路的数量是一比一的情况下，133 根主干光缆只能对接133 根配线光缆，并且需要加配线，实现主干光缆和配线光缆的连通，最后实际接入的光缆端口只有133 个，而不是需要接入的266 个。

但是266 芯的免跳接光交箱，因为减少了配线这一部分，实现了直接对接，所以同样需求下，接入的光缆为266 个，完全满足需求。

3、传输线路的损耗小。

免跳接光缆交接箱比传统的跳接光缆交接箱少了1-2 个适配器，光缆传输的信息，能够直接入户，而不是汇聚于是适配器，再由适配器分配出去，由于减少了适配器的“分赃”，所以免跳接光缆交接箱能够减少光缆携带的信息损耗，保证信息的还原度。

4、维修的方便。

传统的跳接光缆交接箱存在大量适配器，出现故障时维修麻烦，甚至可能出现甲家适配器出了问题，但是由于线路太多，错拆了乙家适配器的尴尬局面。
